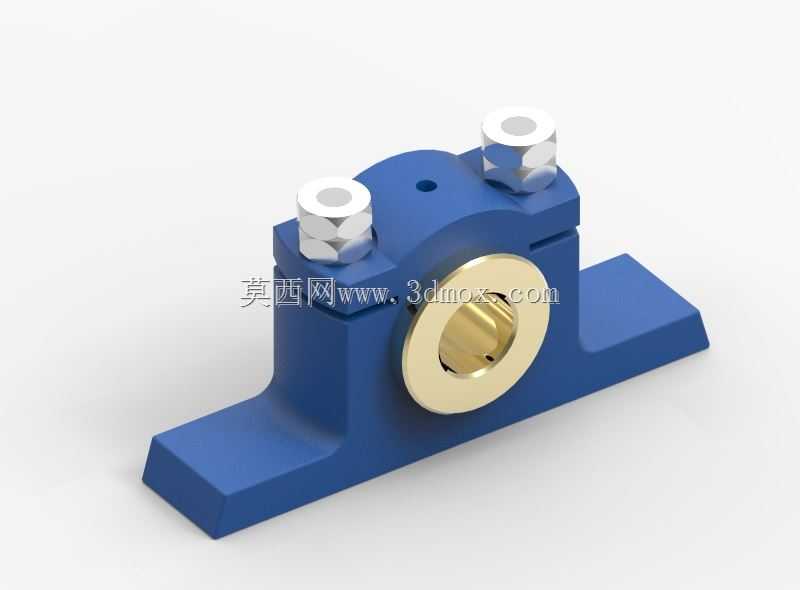

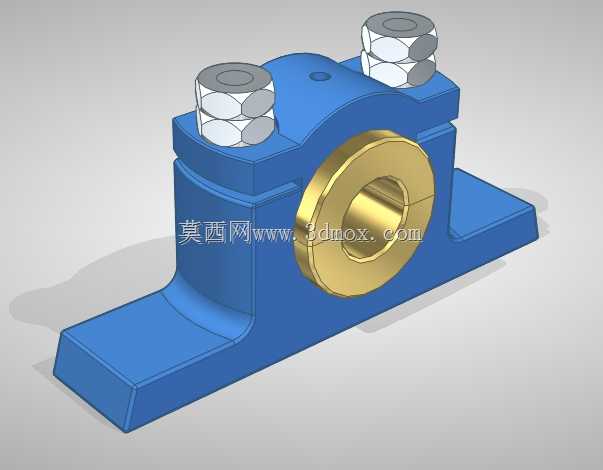

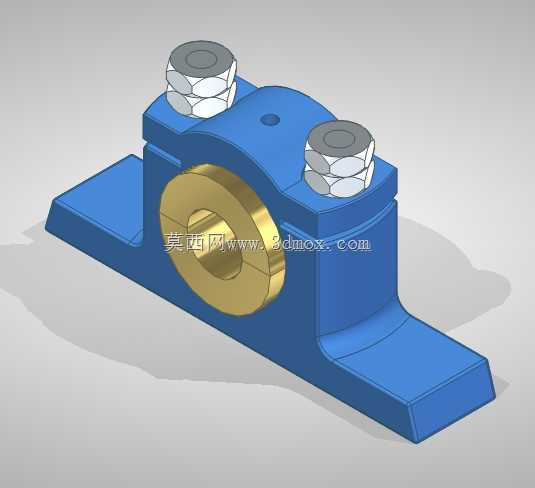

对开式带铜衬25mm轴径直立滑动轴承座

在轻工输送线、小型机床进给机构、阀门驱动装置、仪表类传动模组这类对径向支撑稳定性有要求、转速不高的传动场景里，这类对开式直立滑动轴承座的应用频次远高于部分同尺寸滚动轴承座，核心原因是其结构简单、拆装维护便捷，且自带的黄铜衬套在低速重载、存在少量粉尘的工况下，抗咬合表现优于普通冲压滚动轴承，不需要复杂的密封配套就能稳定工作。

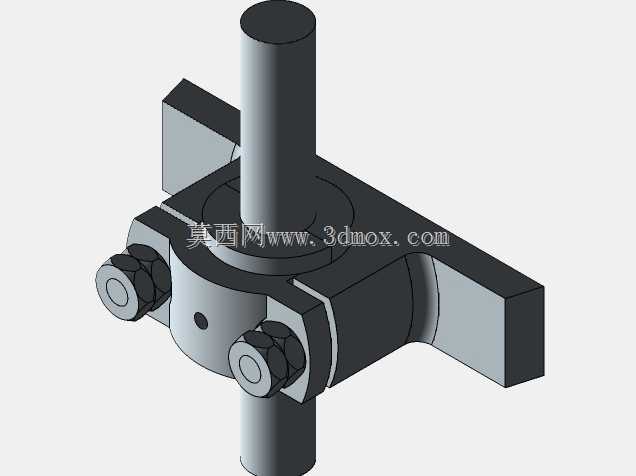

从实际使用的功能逻辑来看，这个轴承座的核心作用是为直径25mm的旋转轴提供径向支撑，约束轴的径向跳动量，同时承受轴系传递过来的径向载荷，分体式的上盖结构让轴系装配时不需要从轴端逐一套入支撑件，在长轴中间段需要增设支撑点、或者轴端已经装配了齿轮、带轮等传动件的场景下，只需要拧开上盖的两个锁紧螺母，把轴放入下半座的铜衬内，再扣合上盖锁紧即可完成安装，大幅降低了长轴系的装配难度，也给后期维护更换衬套提供了便利，不需要拆解整个轴系就能完成磨损件的替换。

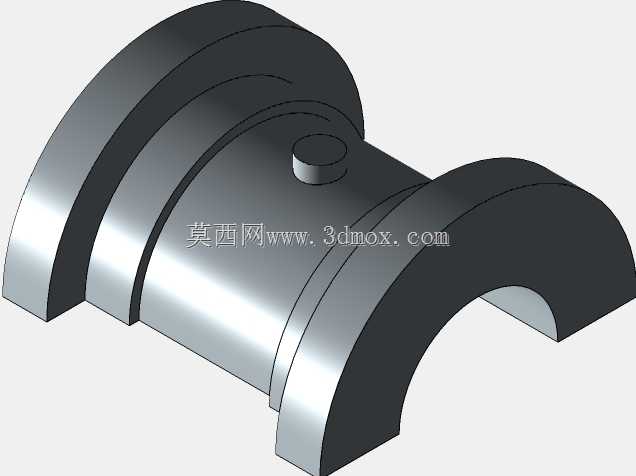

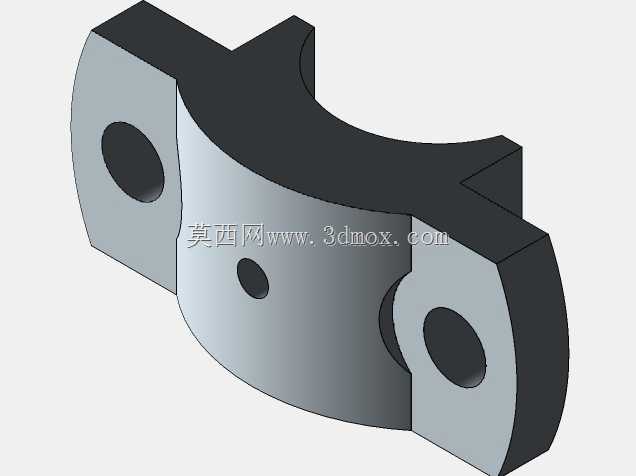

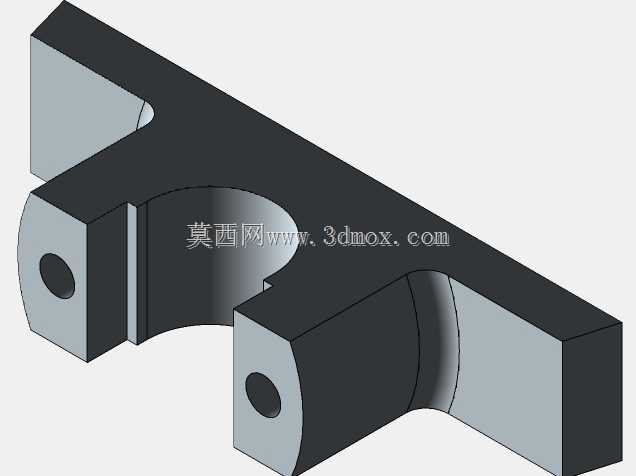

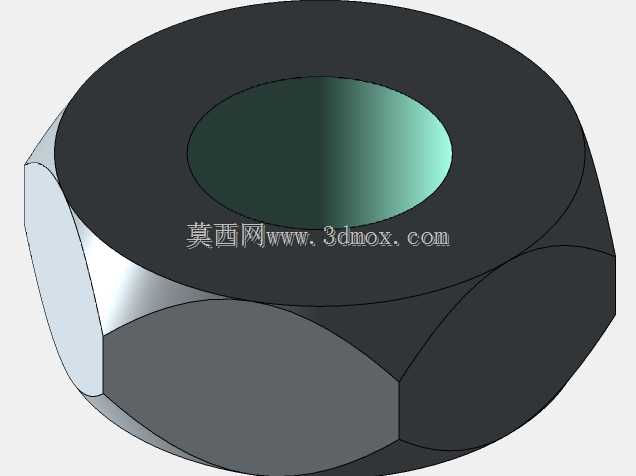

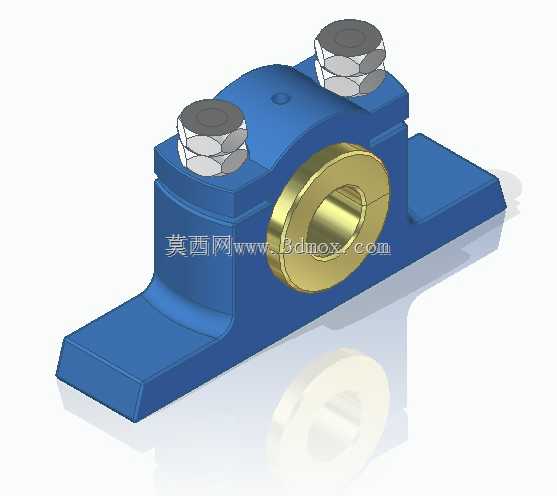

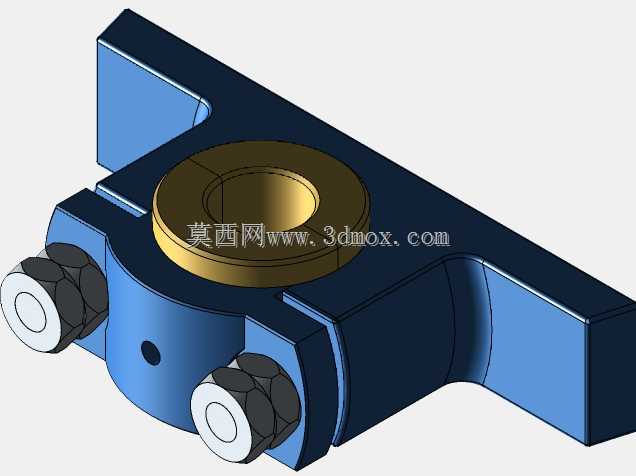

设计层面上，这个轴承座的结构逻辑完全围绕安装便捷性、支撑刚性、维护成本三个核心需求展开。底座采用两侧延伸的安装耳结构，两个安装孔的中心距预留了足够的扳手操作空间，安装时可以直接通过螺栓将底座固定在设备的安装基面或者型材支架上，底座底面做了全平面铣平处理，保证安装后和基面的贴合度，避免安装倾斜导致轴系别劲。上盖和下半座的结合面做了精准的止口定位，扣合后不会出现横向错位，保证上下半部分的铜衬安装孔同轴度控制在合理范围内，避免轴转动时出现卡滞。两个锁紧螺母采用外六角结构，适配普通开口扳手就能完成锁紧操作，不需要专用工具，现场维护门槛很低。内嵌的黄铜衬套和座体采用过盈配合装配，衬套内壁预留了油槽结构（模型中衬套内的导油结构清晰可见），可以存储少量润滑脂，在长期运行时形成油膜降低摩擦系数，铜材质本身的自润滑特性也能在短暂缺油的情况下避免轴和衬套抱死，降低设备突发故障的概率。

从安装边界和尺寸适配的角度来说，这个轴承座适配的轴径为25mm，铜衬的有效支撑长度和轴径比例符合滑动轴承的设计规范，能够保证足够的支撑接触面积，降低比压，减少衬套的磨损速度。底座的安装孔间距、整体高度、上盖顶部的预留间隙都经过适配，安装时需要注意基座的平面度误差不能超过0.1mm/m，否则会导致座体变形，铜衬内孔失圆，加剧轴和衬套的磨损。锁紧上盖螺母时需要采用对角分次拧紧的方式，保证两个螺母的锁紧力矩一致，避免上盖倾斜导致铜衬局部受力过大。在实际选型时，这个型号的轴承座适合应用在轴转速不超过300r/min、径向载荷在铜衬承载范围内的场景，比如小型阀门的阀杆支撑、输送线的从动辊支撑、小型工装的转轴支撑等场景，如果是转速更高、载荷更大的工况，则需要考虑配套带油环润滑或者滚动轴承的轴承座型号。

建模过程中，这类零件需要重点关注几个配合尺寸的精度：首先是铜衬和座体的配合公差，要保证过盈量在合理区间，过盈量太小会导致衬套在运行时跟转，过盈量太大会导致衬套内孔收缩变形，影响轴的转动灵活性；其次是上下座结合面的止口配合公差，要保证扣合后同轴度符合要求；最后是底座安装孔的位置度，避免现场安装时出现孔位不对无法装配的问题。另外，座体的铸造圆角、壁厚均匀性也需要在建模时做合理设计，避免铸造时出现缩孔、应力集中等问题，两个安装耳的根部做了加强筋过渡，提升底座的抗载荷能力，避免受径向力时安装耳断裂。
