便携式锤式粉碎制粉机结构设计

　　这套锤式粉碎制粉机面向中小型物料破碎与粗粉制备场景，常见于农产品初加工、小型饲料制备、实验试样处理以及杂粮干货粉碎工位。设备核心任务是把玉米、木炭、大米、豆类、坚果等中等硬度、含水率较低的干燥物料，通过高速冲击方式破碎至所需粒度，替代人工研磨与低效碾压作业。

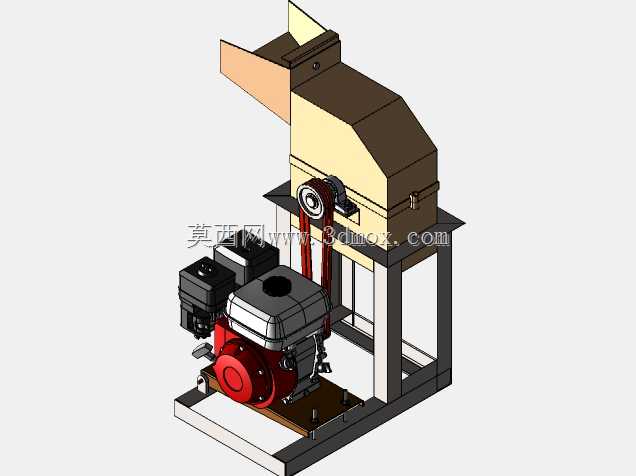

　　从结构布置看，整机采用卧式转子方案，粉碎腔内部布置铰接式锤头，转子旋转时锤头在离心力作用下向外甩开，物料进入腔体后首先受到锤头高速击打，随后在锤头、衬板与筛网之间反复碰撞、剪切和摩擦，直至粒径小于筛孔尺寸后从下部排出。这种冲击破碎思路对脆性、纤维性干料适应性较好，腔体内部留出足够的物料翻腾空间，可避免湿黏物料堵料，也便于干料在短时间内完成多次破碎。

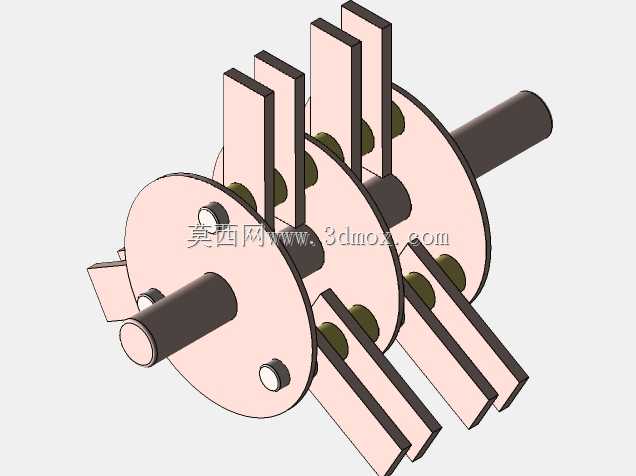

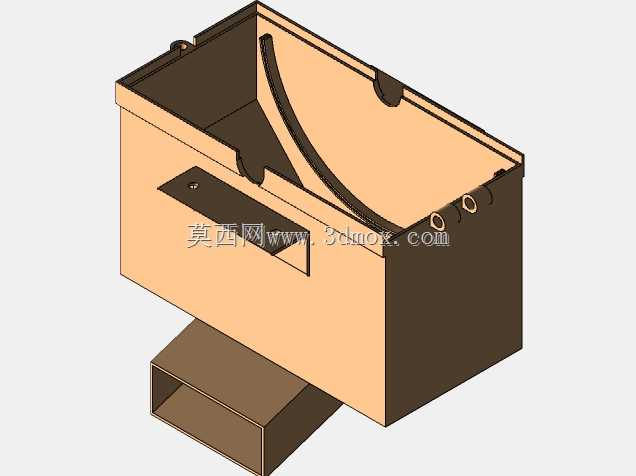

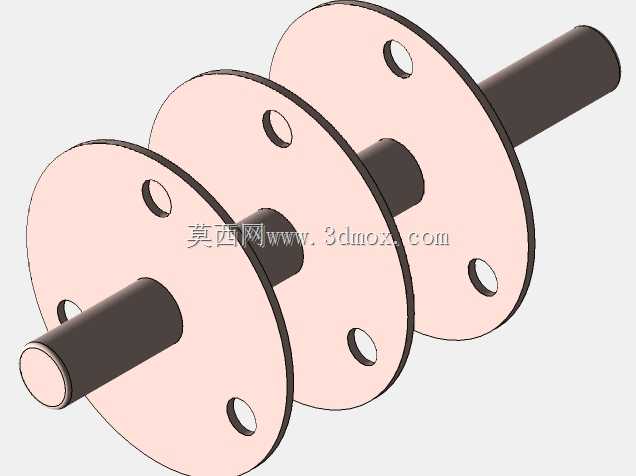

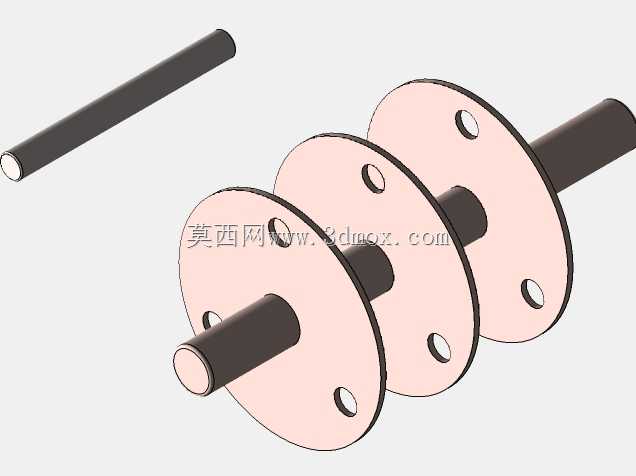

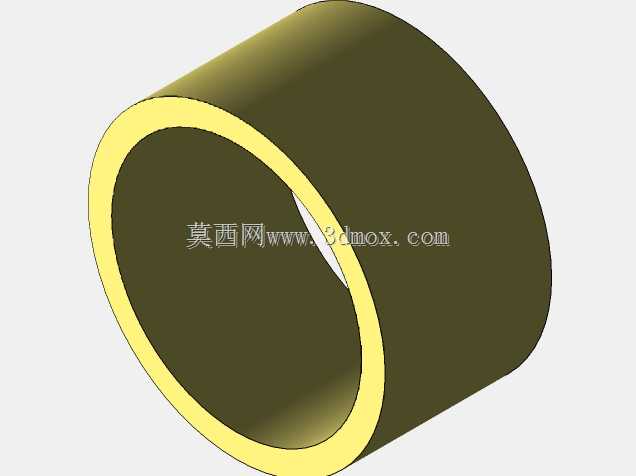

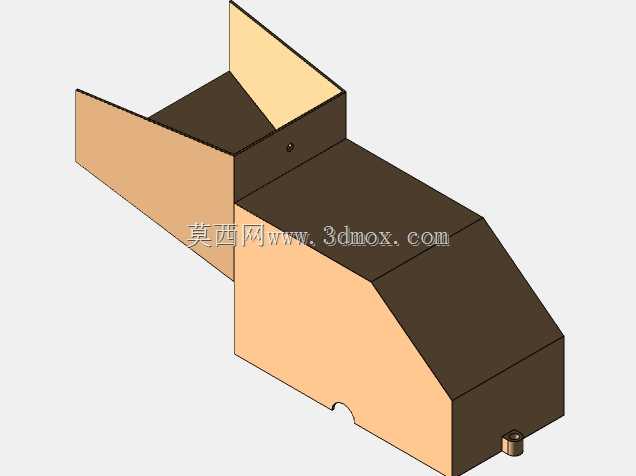

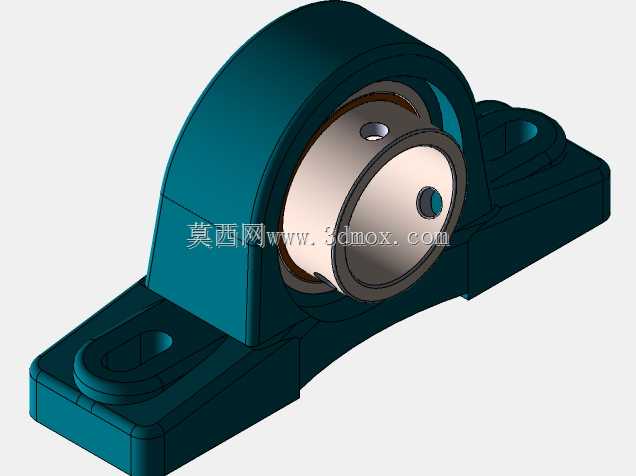

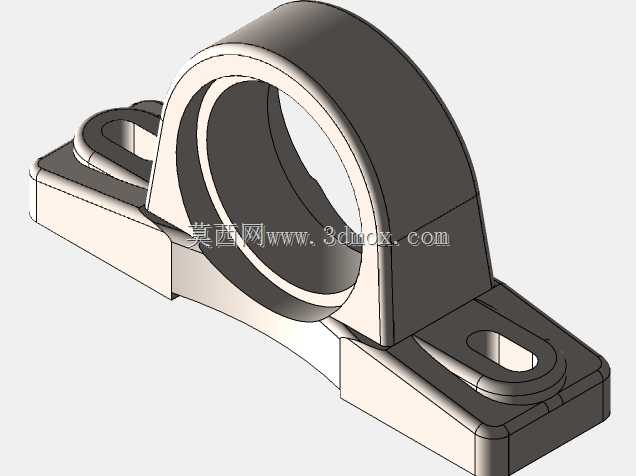

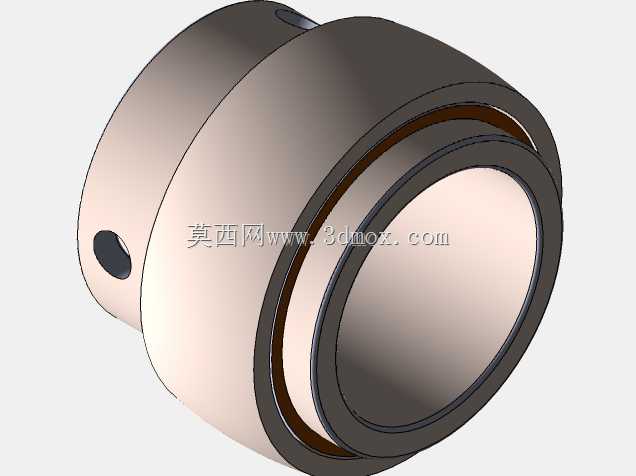

　　建模时重点还原了转子组件、锤头铰接关系、腔体护板、进料通道、出料筛区以及机架支撑边界。转子轴系与锤头销轴需要单独校核装配间隙：锤头绕销轴摆动，既保证启动后能迅速展开，也要限制异常晃动；腔体内壁与锤头外圆之间保留稳定工作间隙，间隙过小会加剧磨损并增加卡料风险，间隙过大则会降低打击效率、使成品粒度偏粗。进料口位置偏向转子切线方向，有利于物料顺着气流进入高频打击区，而不是直接堆积在腔体底部。

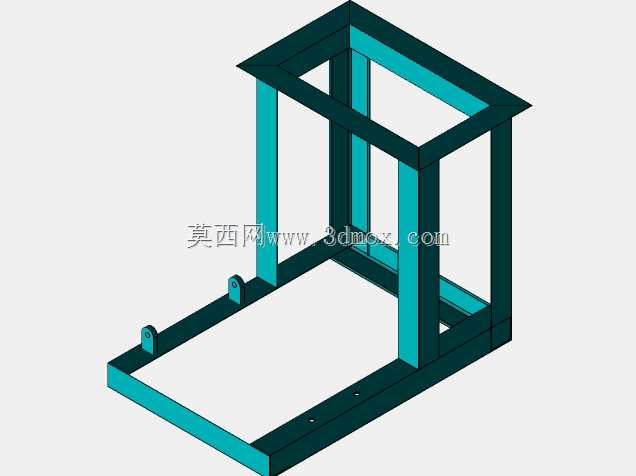

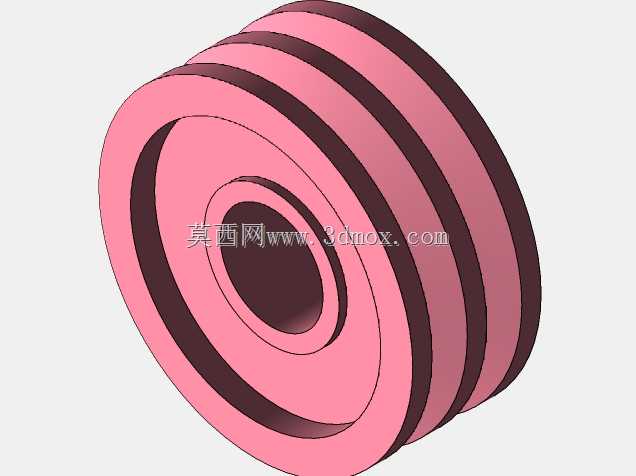

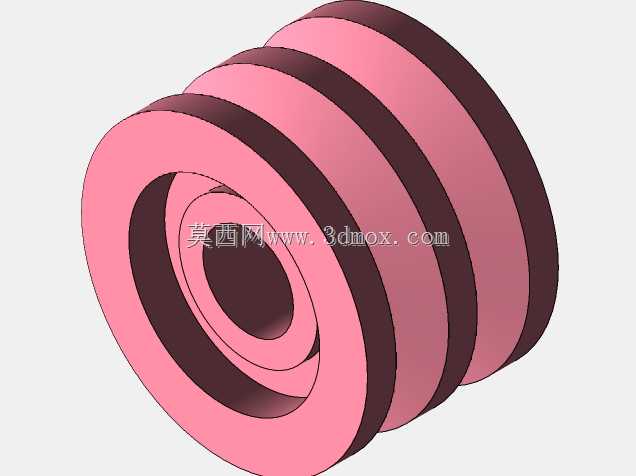

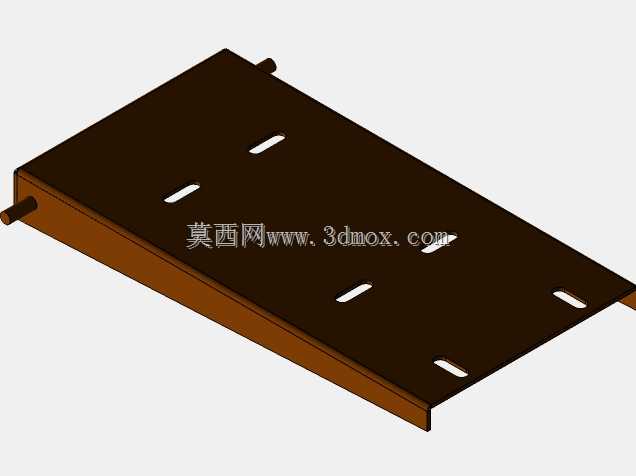

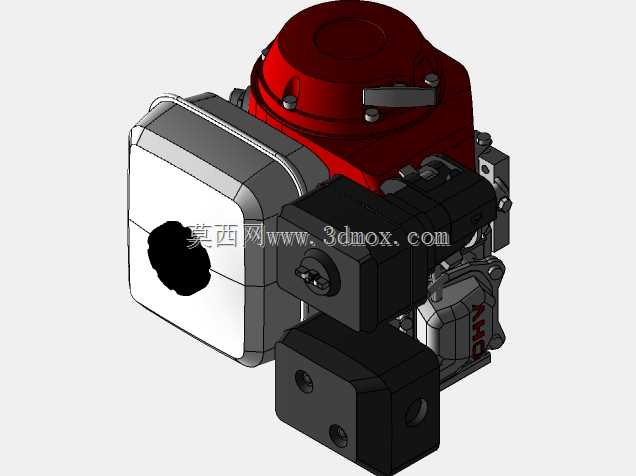

　　外形与安装方面，便携机型控制了整体占地，机架底部形成平稳支撑面，适合放置在工作台或简易地坪上；检修侧需预留锤头、筛网和衬板的拆装空间，尤其是腔体开合方向不能被机架立柱遮挡。电机与转子之间的传动区应设置防护边界，带轮或联轴器外侧保留安全距离，避免运行中人员接触旋转件。出料区下方需对接集料容器或输送装置，因此模型中机架高度和排料口净空要兼顾接料桶放置与粉料顺畅下落。

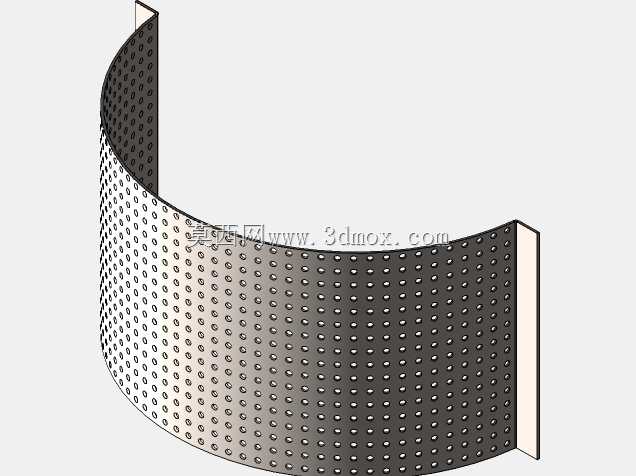

　　实际选型时，这类设备更强调干料状态、进料粒径和目标粒度之间的匹配。脆性物料可依靠冲击快速破碎，含油或高湿物料则容易糊筛，不宜直接套用同一筛网配置。结构设计上，筛网采用可更换形式，便于通过不同孔径调整成品粗细；衬板与锤头属于易损件，建模时应保证其定位面清晰、紧固件可达，方便后期维护。整体方案兼顾小型作业线的移动便利性与粉碎工位的连续生产需求，为破碎腔优化、转子动平衡分析和机架轻量化改进提供了完整三维结构依据。
