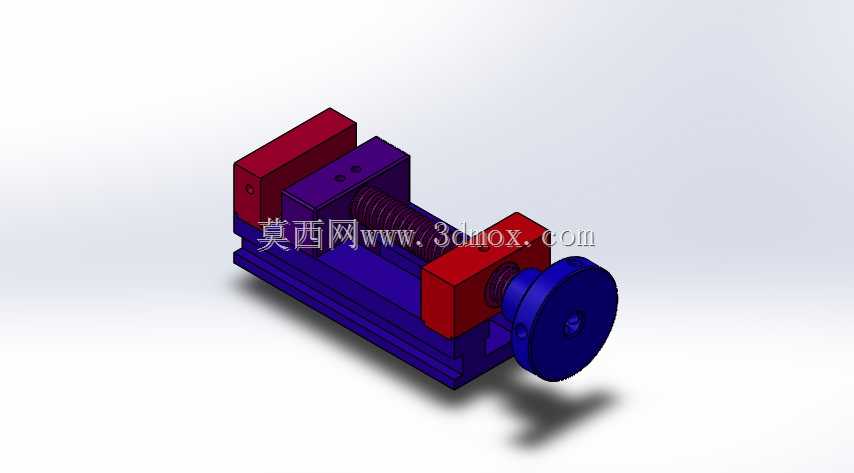

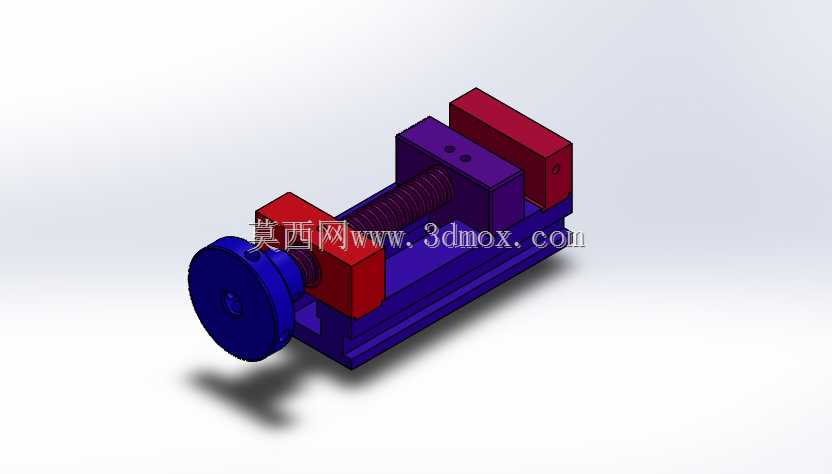

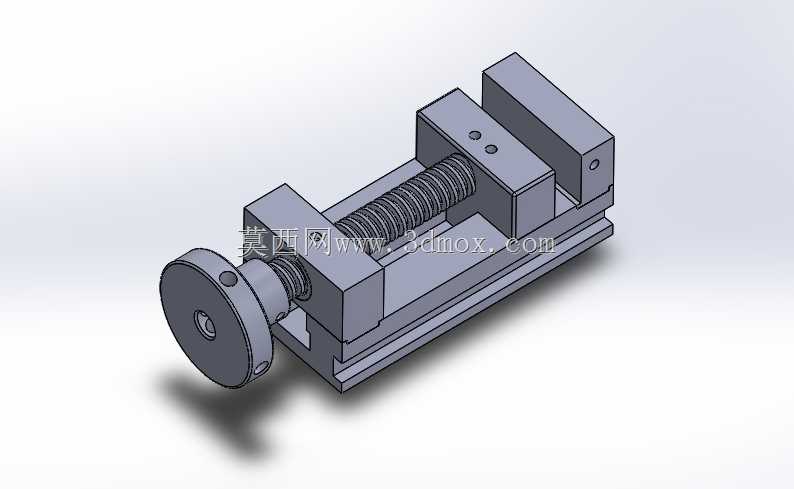

机用螺杆传动平口夹持台钳结构

　　这款台钳是面向机加工场景设计的手动夹持工装，核心适配钻床、铣床、普通车床的工位装夹需求，也可作为钳工台工位的标配夹持部件，承担工件定位、夹紧的核心功能，避免加工过程中工件出现位移、振颤，保障加工尺寸精度与操作安全。从结构设计逻辑来看，整体采用固定钳身搭配滑动活动钳口的经典布局，传动部分选用梯形螺杆副，相比普通三角螺纹，梯形螺纹的牙型强度更高，传动过程中受力均匀，长期反复松紧操作也不易出现滑牙、磨损过快的问题，手轮直接与螺杆端部刚性连接，操作人员转动手轮即可带动活动钳口沿钳身导轨做直线往复运动，实现钳口开合动作，导轨面采用矩形导向结构，配合间隙可通过钳身侧面的调节螺钉进行微调，既保证活动钳口滑动顺畅无卡滞，又能将钳口的上下、左右窜动量控制在0.02mm以内，避免装夹工件时出现钳口上翘、偏斜的问题。

　　钳口工作面设计有交叉防滑齿纹，针对毛坯件、金属型材类工件可提供足够的夹持摩擦力，若装夹表面精度要求高的精加工工件，也可在钳口处加装铜质或者铝质软钳口垫片，避免夹伤工件已加工表面。从安装边界来看，钳身底部设计有标准的安装定位槽与螺栓过孔，可直接适配多数机用工作台的T型槽尺寸，安装时通过T型螺栓将钳身牢牢固定在工作台面上，无需额外制作转接安装板，固定钳身与活动钳口的夹持面平行度控制在0.015mm/100mm范围内，夹持工件时可保证工件定位基准与工作台面的平行度要求，减少装夹找正的辅助时间。

　　在实际应用场景中，这款台钳可覆盖绝大多数中小型零件的装夹需求，针对铣削平面、钻孔、铰孔、攻丝、钳工锉削、打磨等工序都能提供稳定的夹紧力，螺杆的自锁特性可以保证在加工过程中，即便受到切削力的冲击振动，钳口也不会出现自行松动退夹的问题，无需操作人员频繁复紧。设计过程中充分考虑了日常维护的便利性，螺杆与导轨接触面预留有润滑油注油孔，日常保养时只需定期注入润滑脂即可保证传动部件的使用寿命，钳身整体采用铸铁材质一体铸造成型，经过时效处理消除内应力，长期使用也不会出现机身变形导致的精度丧失问题，活动钳口的行程范围可覆盖常规加工零件的尺寸需求，开口量设计兼顾了小尺寸精密零件与中等尺寸型材的装夹需要，不会出现行程过小无法装夹、行程过大导致钳身刚性不足的问题。

　　不同于重型台虎钳的大体积设计，这款台钳的整体外形尺寸紧凑，不会占用过多工作台操作空间，同时钳身的重量配比合理，固定安装后整体刚性充足，可承受较大的切削载荷，在进行轻量铣削作业时也不会出现机身共振的问题。钳口的高度设计符合人机操作要求，装夹工件时操作人员无需过度抬臂即可完成工件摆放、找正、夹紧的全套动作，手轮的直径大小经过优化，转动时的力臂长度合适，操作人员无需借助加力杆即可提供足够的夹紧力，同时也不会因为力臂过大导致夹紧力过载夹伤薄壁类工件。针对不同的加工场景，这款台钳还可搭配不同的辅助钳口配件实现拓展功能，比如搭配V型钳口即可装夹圆形轴类、管件类工件，搭配角度钳口即可完成带角度斜面的零件装夹，无需更换整个台钳主体即可适配多样化的装夹需求，大幅提升了工装的通用适配性，降低生产现场的工装配置成本。
