工业生产用无动力滚筒输送架结构设计

　　在离散制造的车间产线布局、仓储分拣的物料流转环节，这类无动力滚筒输送结构是衔接不同工位、降低人工搬运强度的核心辅机设备，区别于带式输送的连续摩擦传动，滚筒输送依靠辊筒的自由转动承载件货，适配底部平整的箱装、托盘类物料的水平或微倾斜输送，在电子组装、食品包装、汽配加工、电商仓储的工序间转运场景中普及率极高，尤其适合短距离、无动力源需求的工位衔接，不需要额外布设电气线路，安装调试的灵活度远高于动力输送设备。

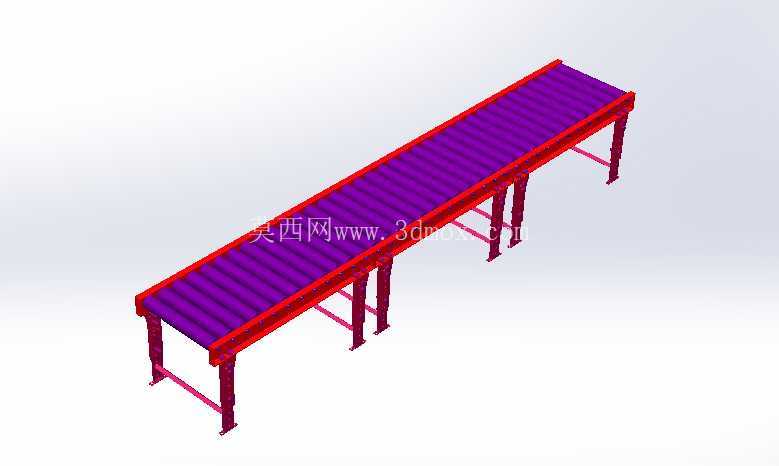

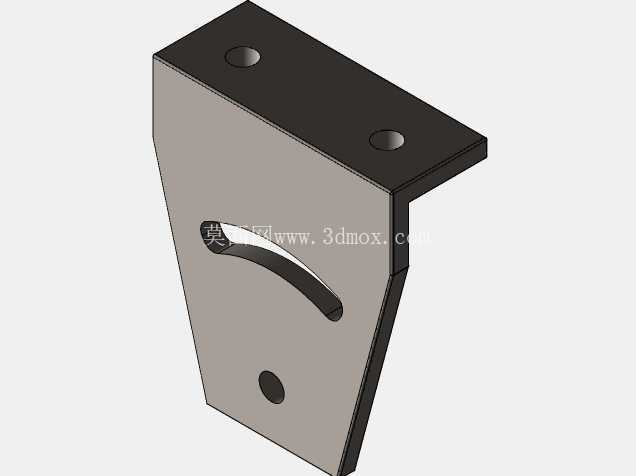

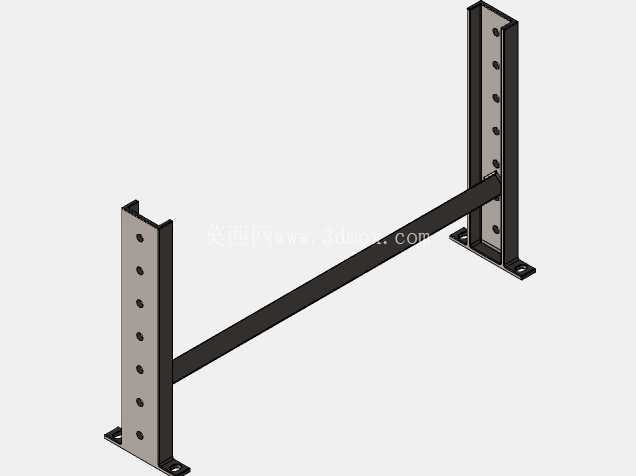

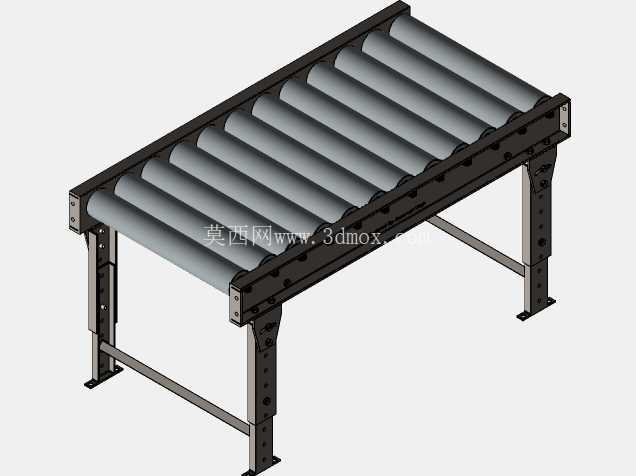

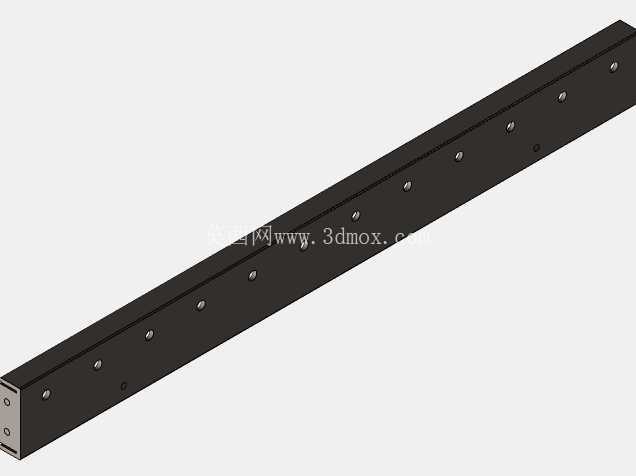

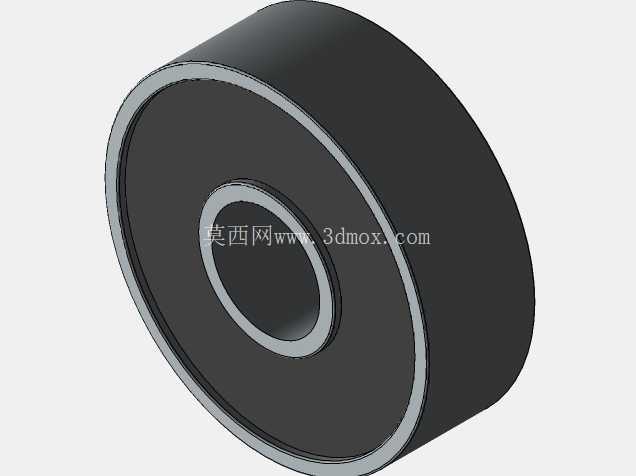

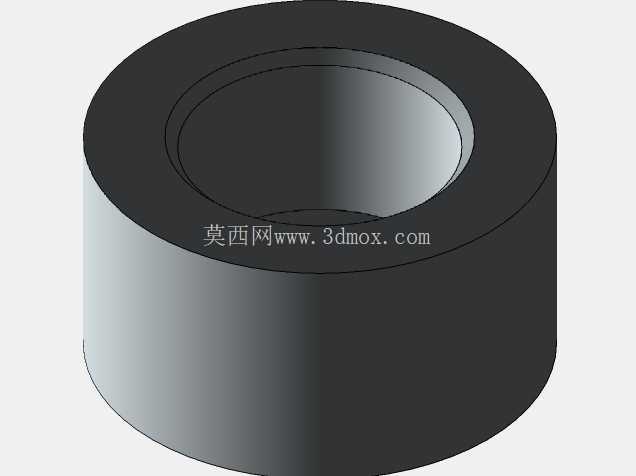

　　从结构设计逻辑来看，这套输送架采用分段式型钢焊接机架作为承载主体，支腿部分使用矩形型钢制作，每间隔一段距离设置横向连接撑与斜向加强筋，避免长距离机架出现侧向晃动或中部下挠，支腿底部预留安装孔位，既可以通过膨胀螺栓直接固定在硬化地面，也可以搭配可调脚杯实现高度与水平度微调，适配不同车间的地面高差，保证辊筒上平面的水平度误差控制在合理区间，避免物料输送过程中出现跑偏、卡滞。辊筒部分采用等间距排布的钢制辊筒，辊筒两端通过轴承座固定在两侧的机架横梁上，辊筒的间距根据常规输送物料的最小底面尺寸设定，保证最小规格的周转箱在输送过程中至少有三根辊筒同时承载，避免物料卡入辊筒间隙，辊筒表面做镀锌防锈处理，适配车间多尘、偶尔有切削液或清洗剂溅落的使用环境，降低长期使用后的锈蚀卡滞概率。

　　在安装边界的考量上，这类输送架的宽度尺寸根据常规周转箱的通用规格设定，两侧机架预留一定的安全余量，避免物料输送过程中与机架侧边发生剐蹭，机架的整体高度匹配常规作业台的高度，方便作业人员直接从输送架上取放物料，不需要额外弯腰或抬升作业，降低长期作业的疲劳度。设备的两端可以根据实际产线需求加装导向挡边或者接驳过渡板，衔接不同高度的工作台或者其他输送设备，也可以在任意位置加装阻挡机构，实现物料的临时停留，满足工位装配、质检的工序需求。

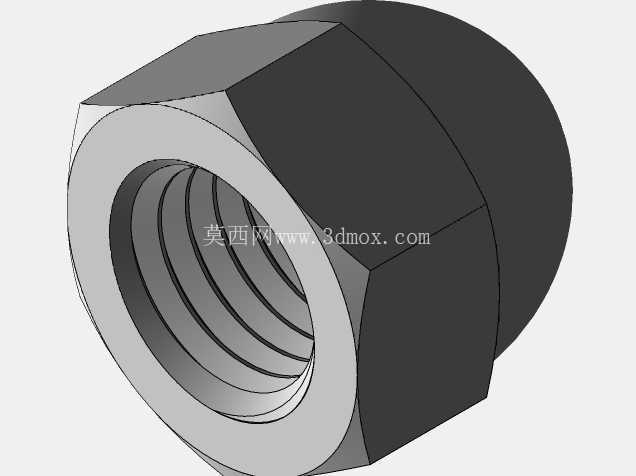

　　设计过程中需要重点校核机架的整体静载能力，根据单段输送架的长度、常规输送物料的单重，核算型钢的截面规格与壁厚，保证满载情况下机架的变形量在允许范围内，不会出现辊筒轴线偏斜导致的输送阻力增大；辊筒的轴径与轴承选型也需要匹配承载需求，避免长期重载下出现辊筒弯曲、轴承抱死的问题。不同于动力滚筒输送需要考虑传动链、驱动电机的布置，无动力结构的设计重点集中在机架刚性、辊筒转动灵活性、安装可调性三个维度，所有的连接部位尽量采用标准化紧固件，方便后期的维护更换，单个辊筒出现损坏时不需要拆解整段机架，只需要拆卸对应位置的轴承座固定件即可完成更换，降低产线停机维护的时间成本。

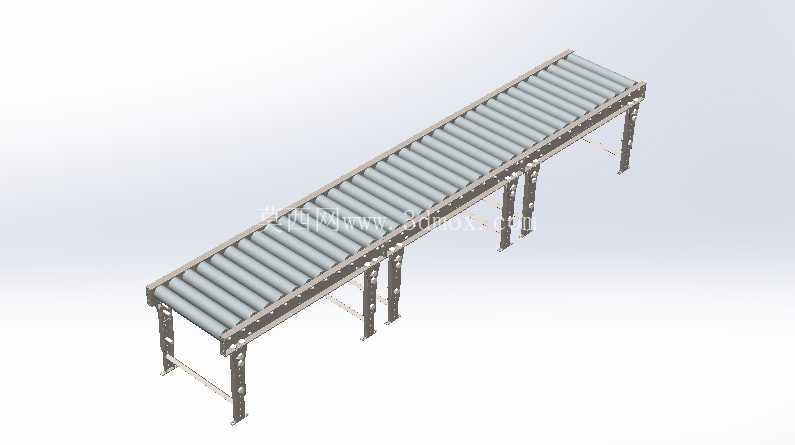

　　在实际使用场景中，这类输送架既可以单段独立使用，作为两个相邻工位之间的物料转运载体，也可以多段拼接组成长距离的输送线，搭配转弯段滚筒结构实现不同方向的物料流转，部分微倾斜安装的场景下，依靠物料自身重力即可实现自动滑移，不需要人工推送，进一步降低作业强度。机架的表面采用喷塑处理，兼顾防锈与外观整洁度，适合对车间5S有要求的生产场景，支腿部分的横向撑除了加强机架刚性之外，也可以作为临时的脚踏位置，方便作业人员处理靠近输送架内侧的物料，不会因为踩踏导致机架变形。
