单级蜗轮蜗杆减速传动装置结构

项目分类:减速机 发布时间:2025-10-12 ID:1088770
  • 单级蜗轮蜗杆减速传动装置结构
  • 单级蜗轮蜗杆减速传动装置结构
  • 单级蜗轮蜗杆减速传动装置结构
  • 单级蜗轮蜗杆减速传动装置结构
  • 单级蜗轮蜗杆减速传动装置结构
  • 单级蜗轮蜗杆减速传动装置结构
  • 单级蜗轮蜗杆减速传动装置结构
  • 单级蜗轮蜗杆减速传动装置结构
  • 单级蜗轮蜗杆减速传动装置结构
  • 单级蜗轮蜗杆减速传动装置结构
  • 单级蜗轮蜗杆减速传动装置结构
  • 单级蜗轮蜗杆减速传动装置结构
  • 单级蜗轮蜗杆减速传动装置结构
  • 单级蜗轮蜗杆减速传动装置结构
  • 单级蜗轮蜗杆减速传动装置结构
  • 单级蜗轮蜗杆减速传动装置结构
  • 单级蜗轮蜗杆减速传动装置结构
  • 单级蜗轮蜗杆减速传动装置结构
  • 单级蜗轮蜗杆减速传动装置结构
  • 单级蜗轮蜗杆减速传动装置结构
  • 单级蜗轮蜗杆减速传动装置结构
  • 单级蜗轮蜗杆减速传动装置结构
  • 单级蜗轮蜗杆减速传动装置结构
  • 单级蜗轮蜗杆减速传动装置结构
  • 单级蜗轮蜗杆减速传动装置结构
  • 单级蜗轮蜗杆减速传动装置结构
  • 单级蜗轮蜗杆减速传动装置结构
  • 单级蜗轮蜗杆减速传动装置结构
  • 单级蜗轮蜗杆减速传动装置结构

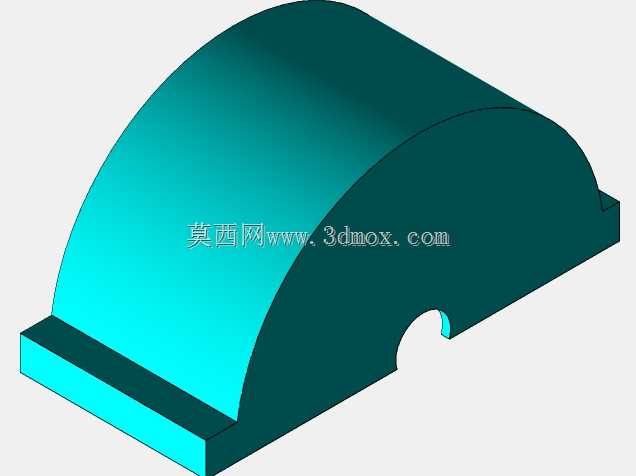

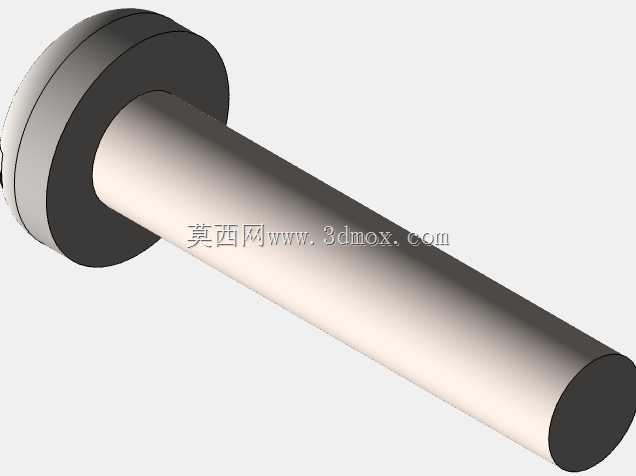

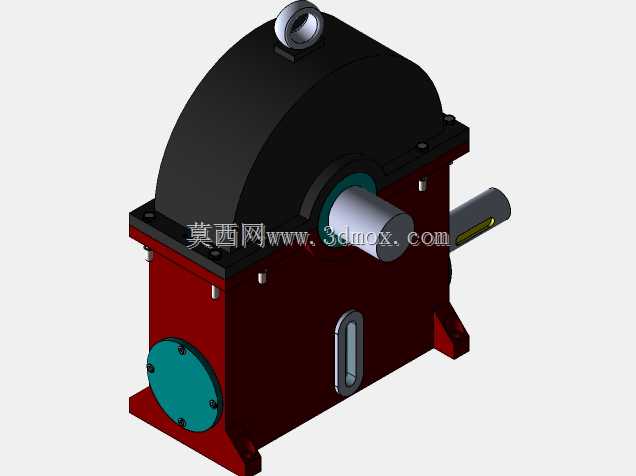

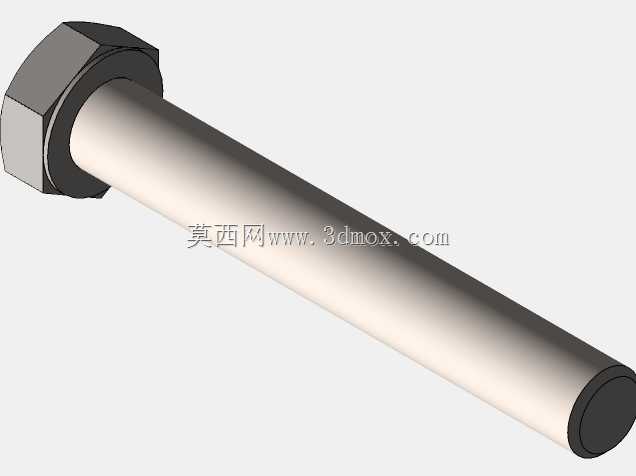

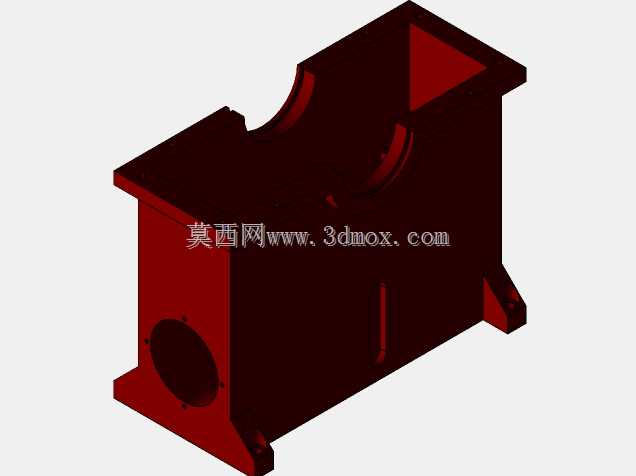

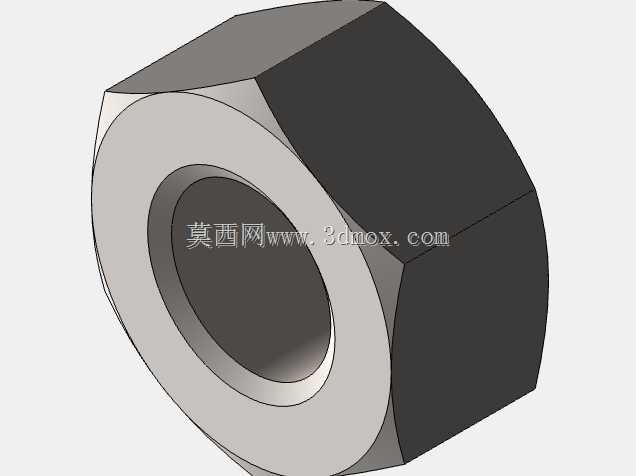

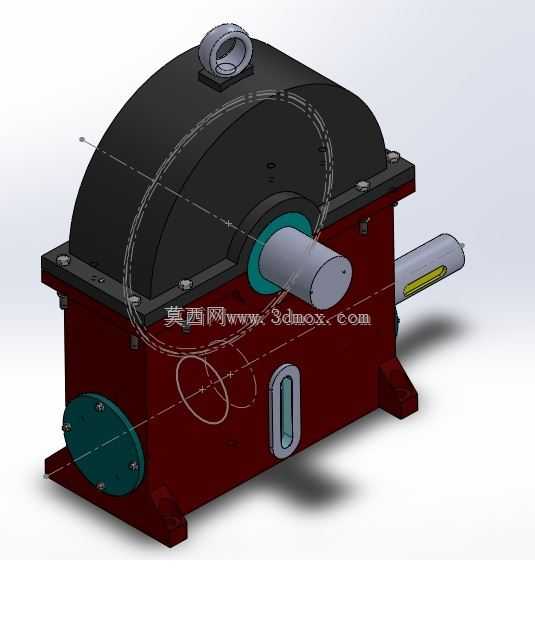

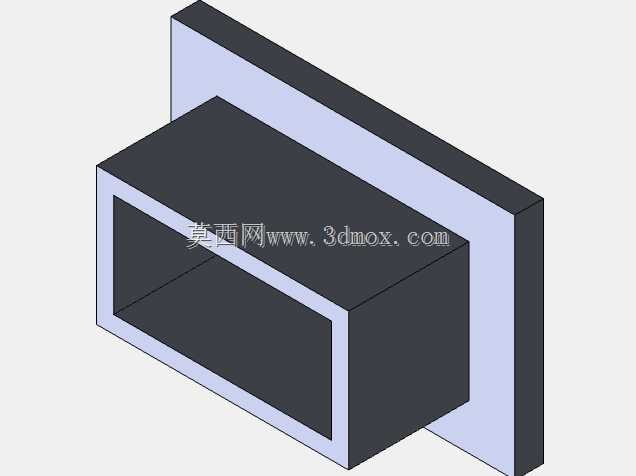

  这套蜗轮蜗杆减速结构,常被用在输送线、轻工包装设备、小型自动化专机这类需要大减速比、输入输出轴垂直交错布局的工况里,很多车间里的小型物料输送辊道、食品生产线的分度送料机构,都会选这类结构来匹配动力端的高转速电机,把电机输出的高转速低扭矩,转换成工作端需要的低转速大扭矩,同时还能依靠蜗轮蜗杆副的自锁特性,在设备停机时避免负载端倒转,省去额外的制动部件成本。从结构设计逻辑来看,整个箱体采用剖分式设计,上下箱盖通过沿结合面均匀布置的螺栓紧固,既方便加工阶段箱体内腔、轴承座孔的镗削加工,也能在后期维护时快速开盖检查蜗轮蜗杆的啮合磨损情况,不用整体拆解设备的安装连接。

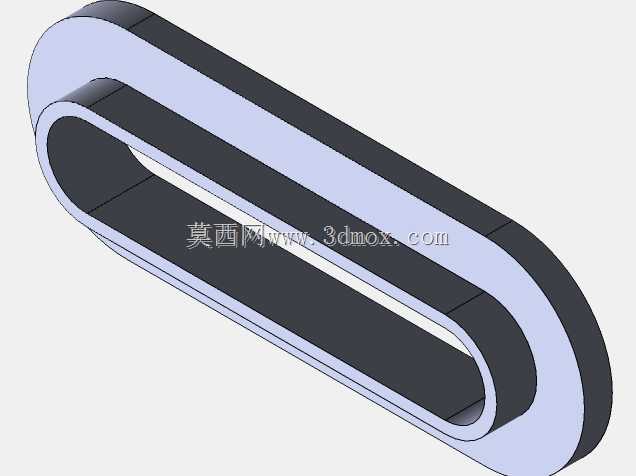

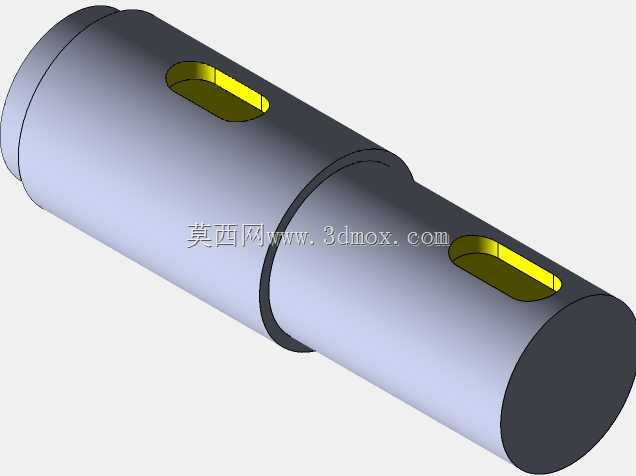

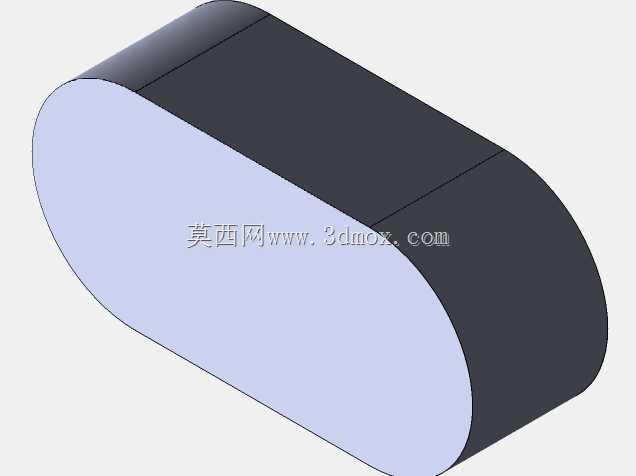

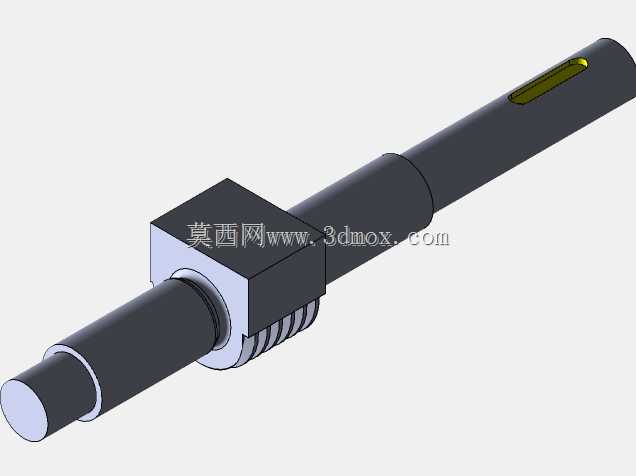

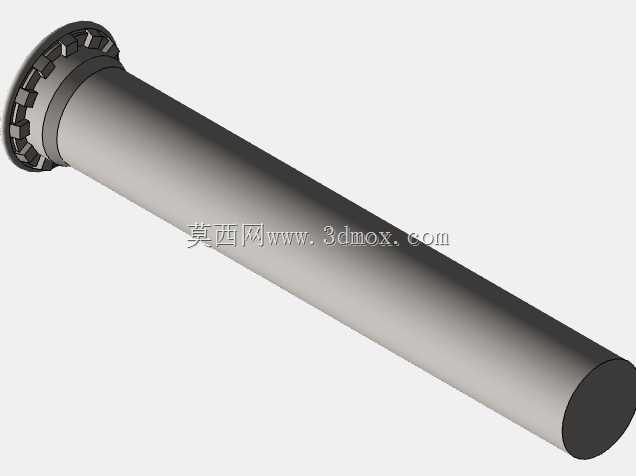

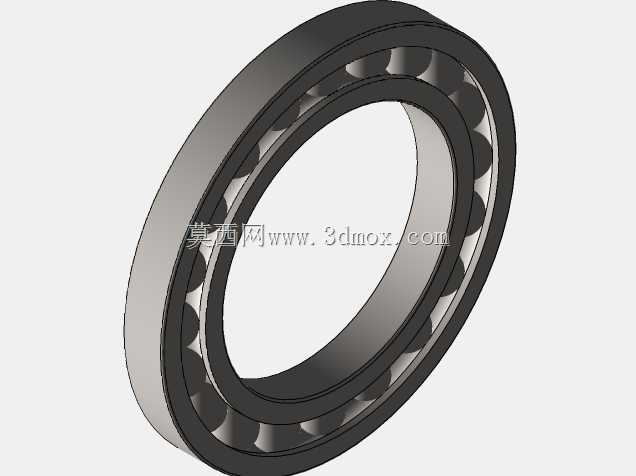

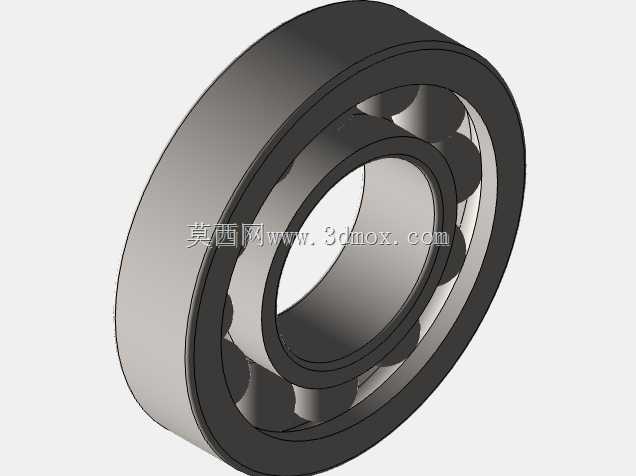

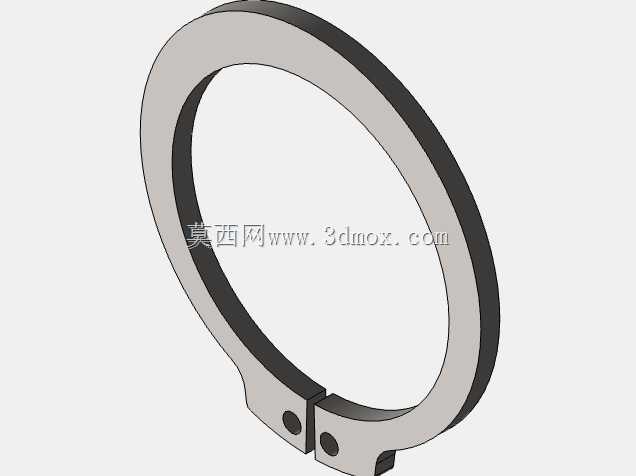

  输入轴端伸出箱体的位置设计了轴伸键槽,用来和电机输出端的联轴器或者带轮连接,轴肩位置搭配了对应的轴承位,用来承载径向和轴向的复合载荷,毕竟蜗杆传动过程中会产生不小的轴向力,轴承选型和安装位的同轴度公差,直接影响整套结构的传动效率和运行噪音。输出轴采用水平布置的轴伸结构,轴端同样预留了标准键槽,用来安装链轮、齿轮或者联轴器对接工作负载,轴伸出箱体的位置设置了透明油标视窗,可以直接观察箱体内润滑油的液位高度,避免缺油导致蜗轮蜗杆副干磨损坏。箱体底部设计了带安装孔的支撑脚,四个安装孔的位置尺寸做了标准化处理,能直接适配常见的设备机架安装面,不用额外做转接支架,安装时只要保证输入轴和电机轴的同轴度、输出轴和负载轴的平行度,就能快速完成装配。

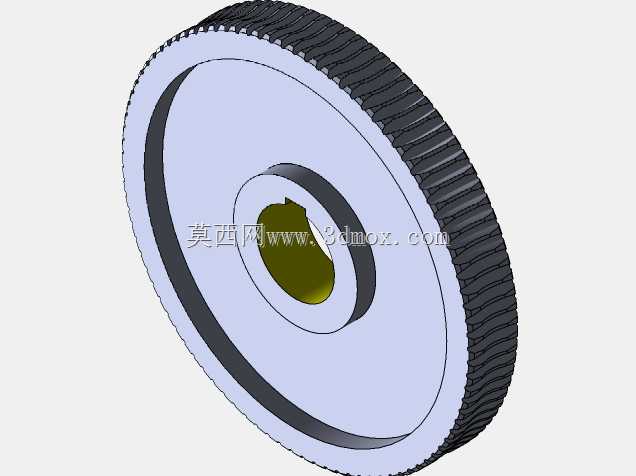

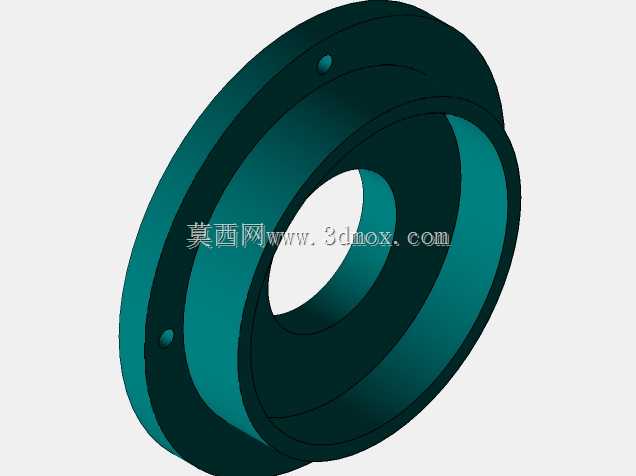

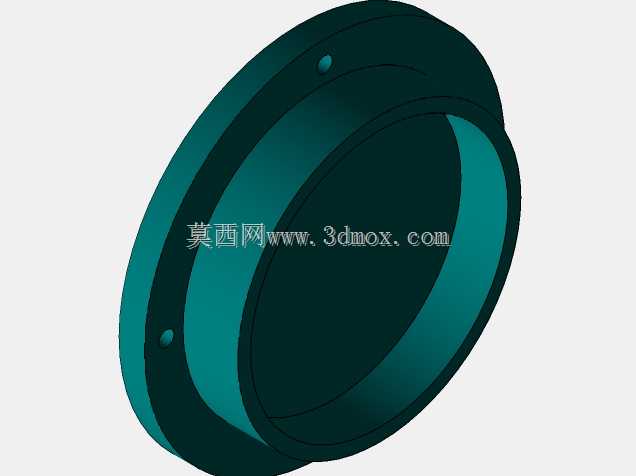

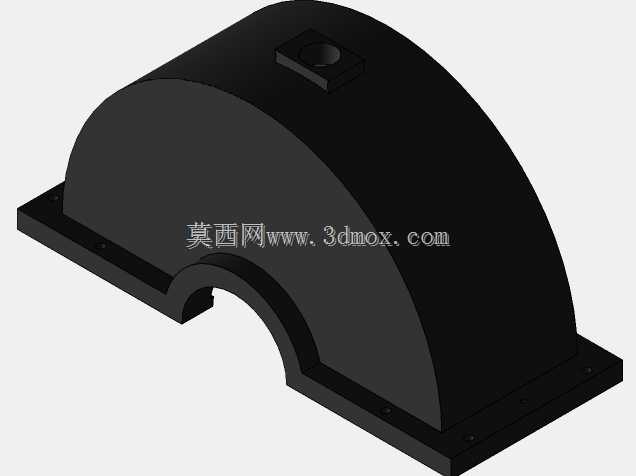

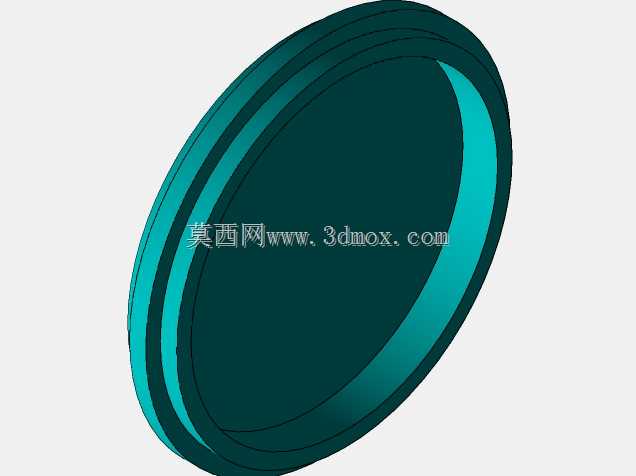

  箱盖顶部设置了透气帽结构,设备长时间运行时箱体内的润滑油温度升高,内部膨胀的空气可以通过透气帽排出,避免箱体内压力过大把油封憋漏,同时也能阻挡外部的灰尘碎屑进入箱体污染润滑油。侧端的端盖采用螺栓紧固的密封结构,端盖和箱体之间加了密封垫片,既可以调整轴承的轴向间隙,也能防止润滑油渗漏。设计这套结构的时候,蜗轮和蜗杆的中心距是核心参数,直接决定了减速比和承载能力,建模过程中要严格保证蜗轮蜗杆的啮合侧隙在合理范围,侧隙太小容易卡滞发热,侧隙太大会导致传动回程误差过大,影响需要精准分度的工况使用。箱体的壁厚根据承载扭矩做了对应加强,轴承座位置做了局部加厚处理,避免螺栓紧固或者承载时出现形变,影响轴承的旋转精度。

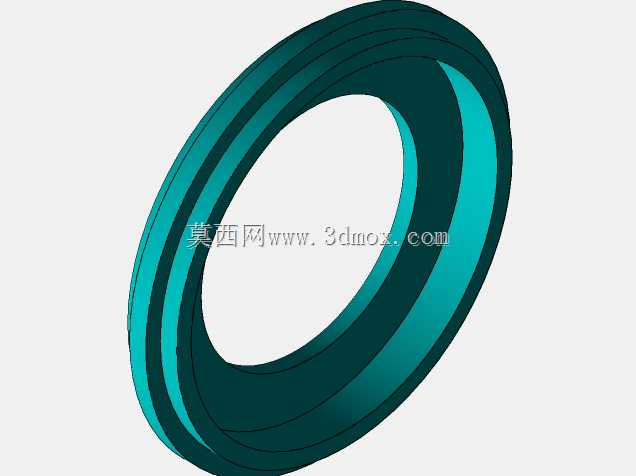

  整个结构的外形轮廓没有多余的突出结构,安装边界紧凑,能在狭小的设备安装空间里布置,很多小型自动化设备因为安装空间受限,没法布置平行轴的齿轮减速结构,这类垂直交错轴的蜗轮减速结构就能很好地适配空间要求。实际使用中,这类结构的传动比要比同体积的圆柱齿轮减速器大很多,单级就能实现几十的减速比,不用做多级齿轮传动,整体结构更紧凑,不过因为蜗轮蜗杆啮合是滑动摩擦,传动效率比齿轮减速器低,所以更适合中低负载、间歇运行的工况,不适合长时间连续高负载运行,选型时要根据实际负载的扭矩、运行时长、安装空间来匹配对应的参数,避免出现过载烧蚀蜗轮齿面的情况。建模过程中所有的配合面都做了公差标注的参考,比如轴承和轴承座孔的配合采用基孔制过渡配合,轴和轴承内圈的配合采用基轴制过渡配合,密封件的安装槽尺寸严格按照密封件的标准尺寸设计,保证装配后的密封效果。
