Q050蜗轮蜗杆减速电机一体化传动结构

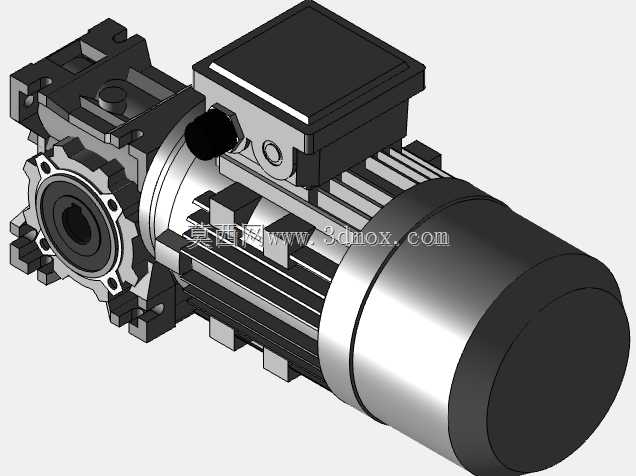

这套一体化传动结构在轻工输送、小型自动化装配线、食品包装辅机、小型物料提升设备上的适配性极强，核心是将驱动电机与蜗轮蜗杆减速单元做了集成式设计，省去了传统分体安装时的联轴器对接、同轴度调校环节，能大幅缩短现场装配的调试周期。从结构布局来看，电机部分与减速箱采用直连法兰对接，输出端为空心轴设计，可直接套装在设备的从动轴上，也可根据安装需求选配单出轴或双出轴附件，适配不同的设备安装空间。

设计阶段优先考虑了小型设备的安装空间限制，整体采用铝合金压铸箱体，在保证箱体刚性满足额定扭矩输出的前提下，尽可能压缩了整机的外形尺寸，安装法兰采用标准B14规格，可直接匹配市面上绝大多数同机座号的驱动电机，也支持根据现场动力需求更换不同功率的电机单元，无需对减速箱安装位做二次加工。润滑系统采用终身润滑设计，出厂时预充合成型润滑脂，输出轴位置配置双唇口密封圈，日常使用过程中无需定期补充润滑剂，也不会出现润滑脂渗漏的问题，能适配多粉尘、有少量喷淋的生产车间环境，减少日常维护的工作量。

轴承配置上，输入输出端均采用密封型深沟球轴承，能同时承受径向载荷与少量轴向载荷，适配带轮、链轮直装的使用场景，不需要额外增加支撑轴承座。蜗轮部分采用锡青铜材质，与淬硬磨削的蜗杆配合，传动过程中噪音更低，耐磨性能更好，能保证长期运行下的传动精度稳定，不会出现短时间内磨损导致背隙过大的问题。空心输出轴的内径公差严格按照过渡配合设计，配套的键槽尺寸符合通用传动标准，现场安装时只需要将输出轴套装在设备主轴上，拧紧锁紧螺栓即可完成固定，不需要额外加工连接法兰。

安装边界方面，整机的重心集中在电机与减速箱的连接位置，安装时只需要保证法兰连接面的平面度公差在0.1mm以内，即可避免运行过程中出现额外的偏载力。输出轴的允许径向载荷根据输出转速不同有对应阈值，选型时需要核对实际负载的扭矩与径向力大小，避免超负载运行导致轴承或蜗轮齿面过早损坏。针对需要正反转的使用场景，结构内部的蜗杆支撑间隙做了预紧调整，正反转切换时的背隙控制在1度以内，能满足小型自动化设备的定位精度要求。

散热结构上，电机外壳采用轴向散热筋设计，减速箱的铝合金外壳本身也具备良好的导热性能，在额定负载下连续运行时，箱体表面温度不会超过允许阈值，不需要额外增加散热风扇或冷却装置。针对不同的安装姿态，比如水平安装、垂直向上安装、垂直向下安装，出厂时可调整润滑脂的填充量与密封圈的方向，避免不同安装姿态下出现润滑不足或渗漏的问题。

这套结构的模块化设计程度较高，后续如果需要调整减速比，只需要更换内部的蜗轮蜗杆副即可，不需要更换整个箱体与电机单元，能降低设备改造的成本。输出端还可选配扭矩支架附件，当设备不适合用法兰固定时，可通过扭矩支架将减速箱固定在设备机架上，适配更多特殊的安装场景。在小型皮带输送机、辊道输送线、小型旋转工作台、自动上料机构这类负载扭矩不大、对安装空间有严格限制的设备上，这种一体化减速电机的优势非常明显，相比分体式的电机加减速器组合，能节省至少30%的安装空间，同时减少传动环节的功率损耗，提升整体传动效率。
