紧凑型两级正齿轮减速传动箱结构设计

在常规工业传动场景里，这类正齿轮减速结构的应用覆盖范围极广，从轻载的输送线驱动、小型工装夹具的动力输入，到中载的农用机械辅件传动、汽车辅助机构动力匹配，都能见到同结构减速箱的身影。它的核心作用是在原动机和工作端之间完成转速匹配与扭矩放大，把原动机输出的高转速低扭矩，通过齿轮副的啮合传动转换为工作端需要的低转速高扭矩，适配不同执行机构的动力需求。

从结构设计逻辑来看，这款减速箱采用的是两级直齿圆柱齿轮传动布局，输入轴与输出轴呈平行排布，箱体内腔预留了足够的齿轮啮合空间，同时兼顾了润滑油的存储与飞溅润滑路径。设计阶段优先考虑了加工与装配的工艺性：箱体采用剖分式结构，上下箱通过螺栓连接，轴承安装位设置了同轴度定位止口，端盖与箱体的配合面预留了密封槽位，既可以保证装配时的齿轮啮合间隙调整，也能避免运行过程中润滑油渗漏。齿轮参数匹配上，两级传动的速比分配经过优化，高速级采用小模数齿轮降低啮合冲击，低速级采用相对更大的模数提升承载能力，避免单级传动比过大导致的齿轮尺寸冗余、箱体体积浪费的问题。

从安装边界来看，这款减速箱的底部设置了一体化的安装法兰面，预留了对称分布的安装螺栓孔，安装时可以直接通过螺栓固定在设备的安装基座上，不需要额外设计转接支架。输入轴与输出轴均采用外伸式轴端设计，轴端加工有标准的键槽，可直接通过平键连接联轴器、带轮或者链轮，轴伸长度经过核算，既保证了连接件的安装定位空间，也不会因为轴伸过长导致轴端挠度超标，影响齿轮啮合精度。箱体的外形轮廓做了圆角过渡处理，既避免了应力集中，也减少了加工过程中的毛刺锐边，外部的加强筋布置在轴承座受力位置，提升箱体刚性的同时不会过度增加整体重量。

实际功能特性上，直齿圆柱齿轮的啮合特性决定了这款减速箱没有轴向力，轴承选型可以直接采用深沟球轴承，不需要额外配置承受轴向载荷的角接触轴承，降低了整体的制造成本与维护难度。箱体内腔的齿轮布置避开了油池底部的沉渣区域，运行时齿轮带起的润滑油可以直接飞溅到轴承位置，完成轴承的润滑，不需要额外设计润滑油路。端盖上设置的油位观察与换油接口位置，刚好对应箱体的合理油位区间，日常维护时不需要拆解箱体就能完成润滑油的更换与油位检查。

在选型适配层面，这类平行轴正齿轮减速箱适合安装空间紧凑、传动效率要求高、正反转切换频繁的工况，因为直齿轮的啮合传动效率可以达到98%以上，相比蜗轮蜗杆减速结构的传动损耗更低，长期运行的能耗表现更优。设计时也考虑了不同工况的适配性，齿轮的齿面经过参数优化，重合度控制在合理区间，既保证了传动的平稳性，也降低了啮合过程中的噪音，适合对运行噪音有一定要求的车间生产设备配套。轴系的定位采用两端固定的轴承配置方式，可以承受一定范围内的短时冲击载荷，适配工作端存在小幅负载波动的应用场景。

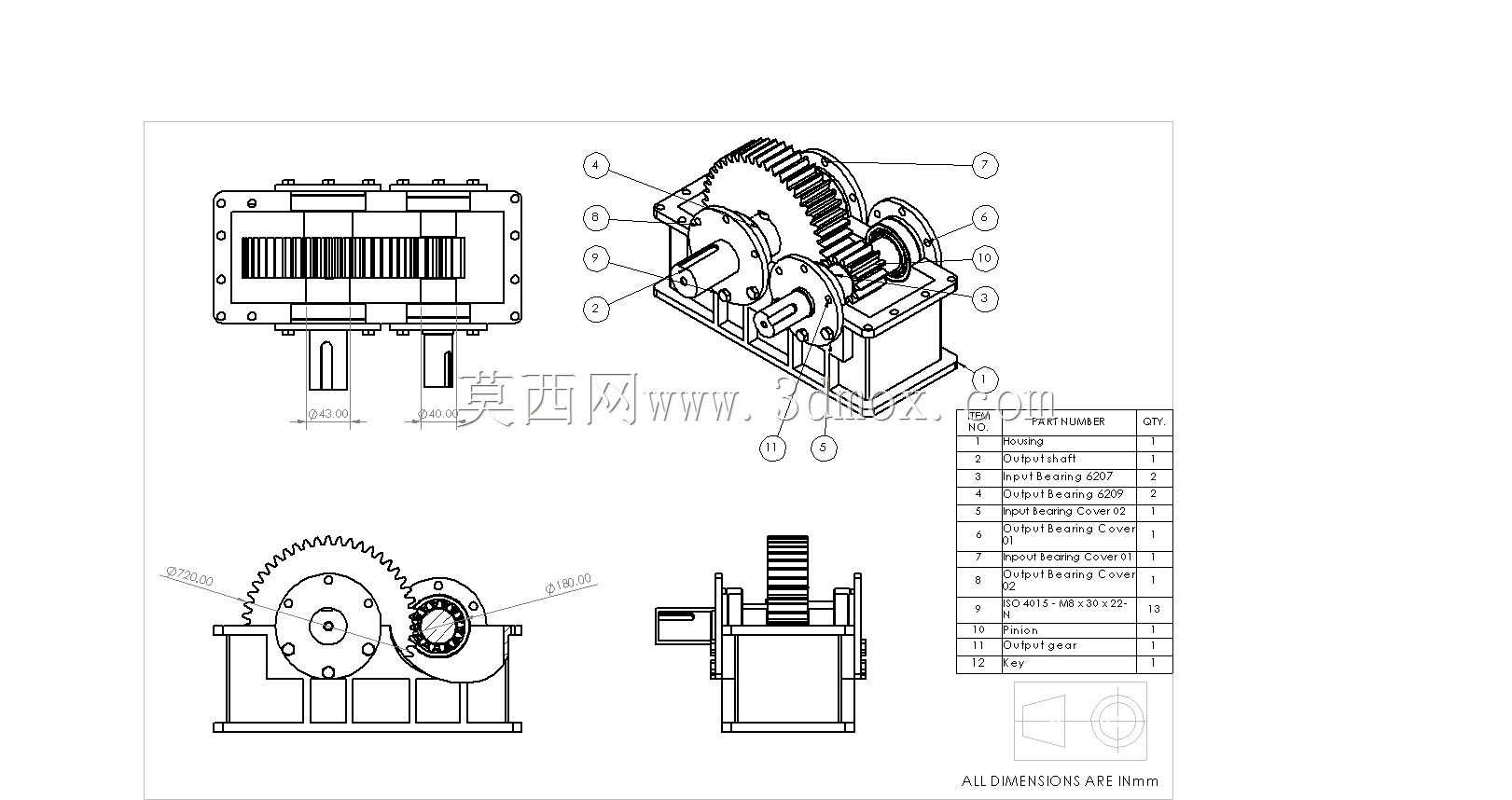

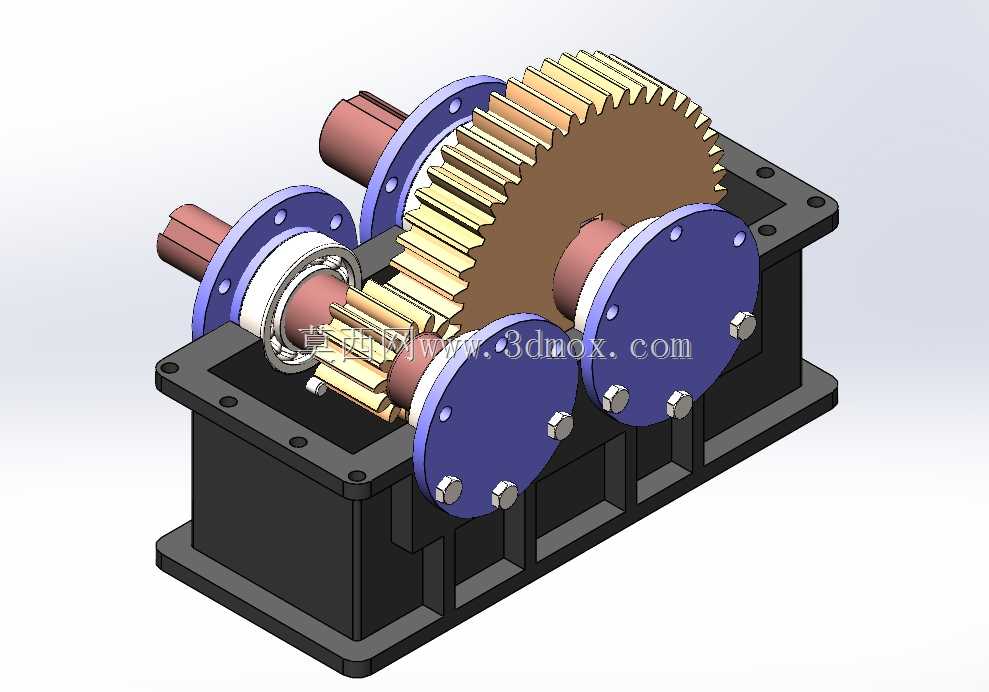

从建模细节来看，整个装配模型完整还原了所有零部件的配合关系，包括齿轮的齿廓参数、螺栓的连接位置、轴承的装配间隙、密封件的安装槽位，每个零件的建模都遵循实际加工的尺寸公差要求，不存在干涉问题。装配层级清晰，子装配体可以单独拆分查看，方便设计人员在进行设备配套设计时直接提取安装尺寸、轴伸参数、连接孔位等关键信息，也可以作为同类型减速箱设计的参考模板，根据实际需要的速比、承载能力调整齿轮参数与箱体尺寸，缩短设计开发周期。
