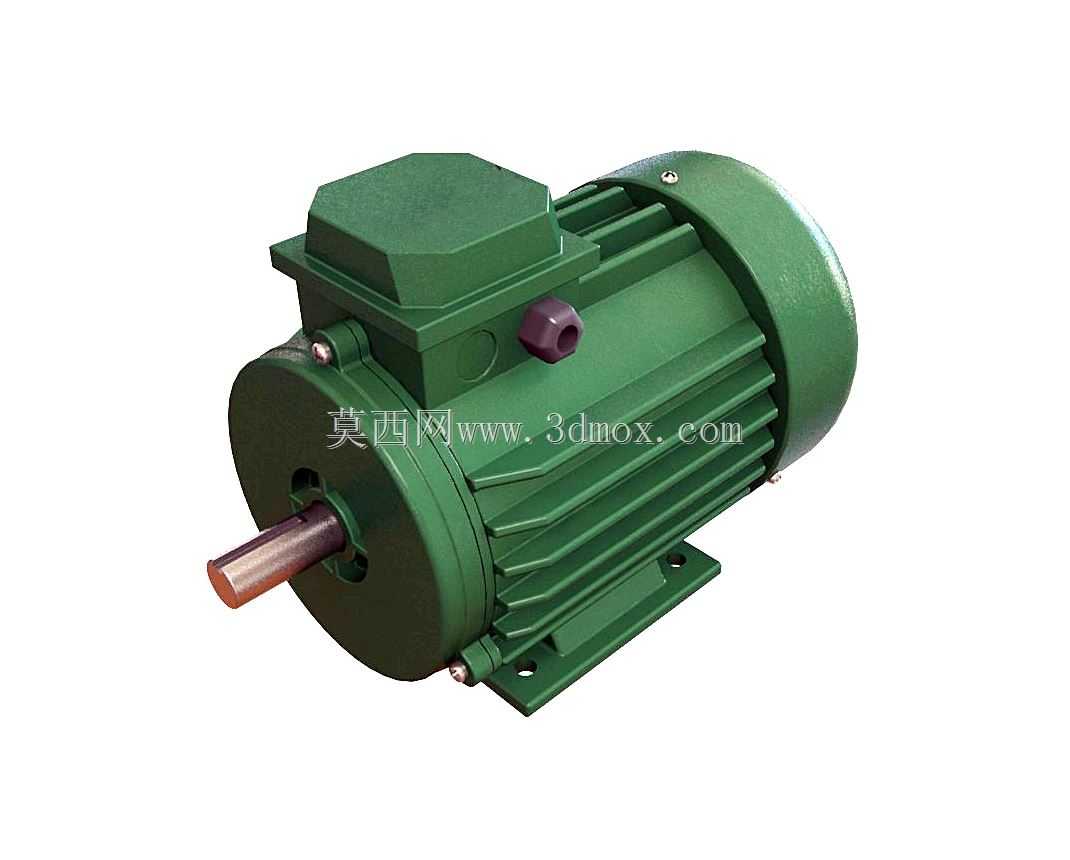

AIR80A三相异步工业电动机结构模型

在常规工业产线的动力配套选型中，小功率异步电机始终是覆盖场景最广的动力单元，这款AIR80A规格的电机三维结构，完整还原了铸铁机壳系列异步电机的全部装配细节，可直接用于设备布局阶段的干涉校验、安装支座的配套设计，以及传动链路的同轴度模拟。从实际应用场景来看，该功率等级的电机多用于小型输送线的辊筒驱动、小型机床的进给动力、风机水泵类负载的直连传动，也可配套减速机构作为轻工设备、食品包装机械的核心动力源，在民用机电、小型工业设备领域的装机量占比极高。

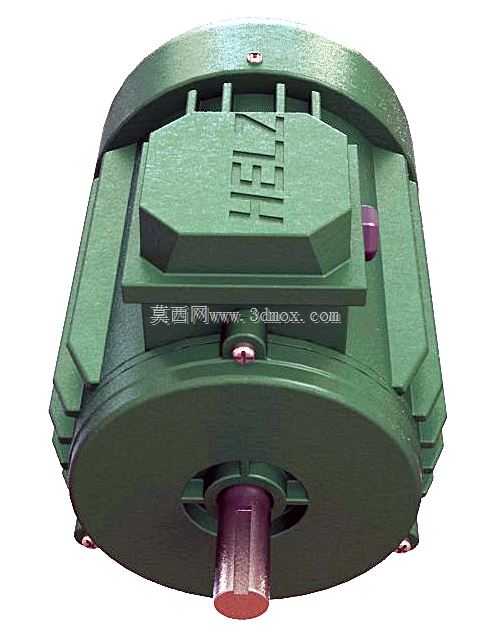

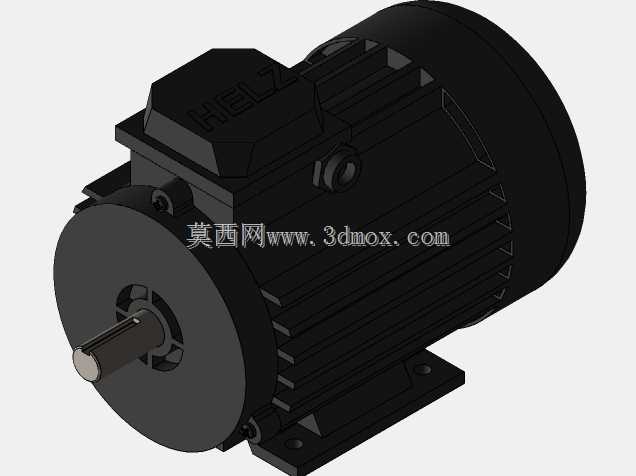

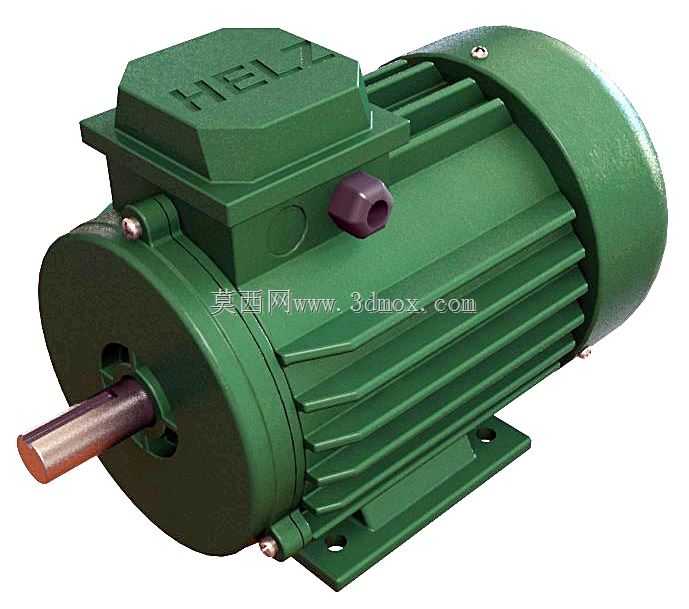

模型完整还原了电机的外部装配特征：带散热筋的铸铁机壳采用一体化铸造成型思路，轴向排布的散热筋沿机壳圆周均匀分布，可在电机运行时通过转子自带的风叶带动空气沿筋条间隙流动，带走定子绕组产生的热量，保证额定工况下的温升符合绝缘等级要求。顶部的接线盒采用独立腔体设计，与机壳主体通过螺栓紧固，预留的电缆进线孔配有防水密封接头结构，可满足常规车间环境下的接线防护需求，接线腔内部预留了足够的接线端子排布空间，方便现场施工时完成三相电源的接线与接地处理。

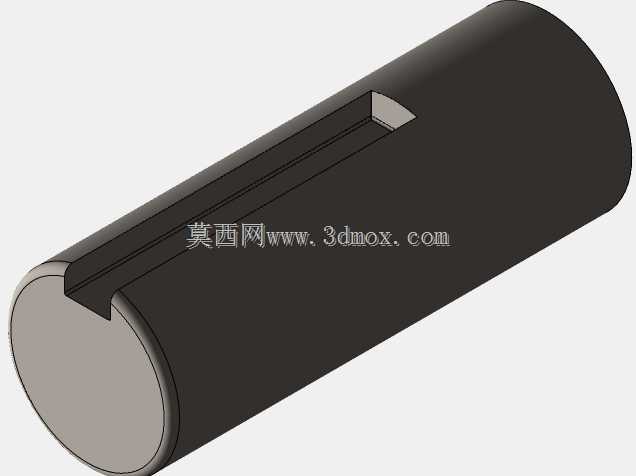

输出轴端采用标准圆柱形轴伸，键槽尺寸符合通用传动件的配套标准，可直接匹配标准联轴器、皮带轮或者减速箱输入轴，无需额外做轴头改造。端盖部分采用凸缘止口与机壳定位，保证轴承室与定子内腔的同轴度，两端的轴承安装位预留了标准深沟球轴承的装配空间，端盖外侧的油封结构可防止润滑脂泄漏，同时阻挡外部粉尘进入轴承腔，延长轴承的维护周期。底部的安装脚座与机壳为一体铸造结构，四个安装孔的孔距、孔径完全符合该机座号的安装尺寸标准，设计时可直接根据孔位坐标排布设备的安装底板，无需反复核对安装边界。

从建模思路来看，该模型完全按照实物的装配逻辑拆分零部件，机壳、端盖、接线盒、风叶、风罩、输出轴、安装脚座均为独立可编辑的特征，结构工程师在做配套设计时，可直接提取安装面的坐标、轴伸的配合尺寸、接线盒的操作空间尺寸，避免在设备总装时出现安装干涉、接线空间不足、传动同轴度偏差等问题。比如在做小型皮带输送线设计时，可直接将该电机模型导入装配体，调整安装高度匹配皮带轮的中心距，校验电机外壳与输送线支架、护罩的间隙是否满足安装操作要求，同时可模拟接线时的线缆弯折半径，提前预留走线空间。

在安装边界方面，该电机的轴向总长度、径向最大尺寸、安装脚的高度均严格遵循对应机座号的通用尺寸规范，轴伸的伸出长度、键槽的位置与深度也完全符合行业通用标准，选型时无需额外测绘实物，即可完成安装支座的开孔、传动件的选型匹配。对于做设备改造、非标设计的工程师来说，这类还原度足够的电机模型，可大幅减少前期测绘的工作量，在方案设计阶段就能完成整体布局的校验，避免后期加工装配时出现尺寸不匹配的问题。另外模型也还原了电机表面的吊环安装位、接地螺栓位置等细节，在做重型配套设计时，可根据吊环位置规划设备的吊装方案，接地螺栓的位置也可直接对应设备的接地布线设计，保证电气安全规范的落实。
