一英寸外丝宝塔式软管连接接头

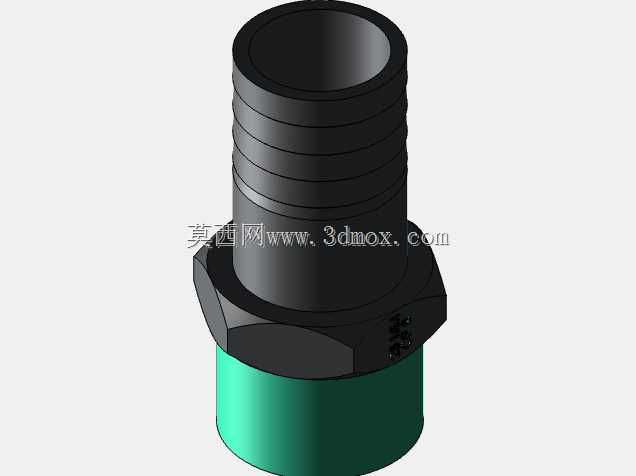

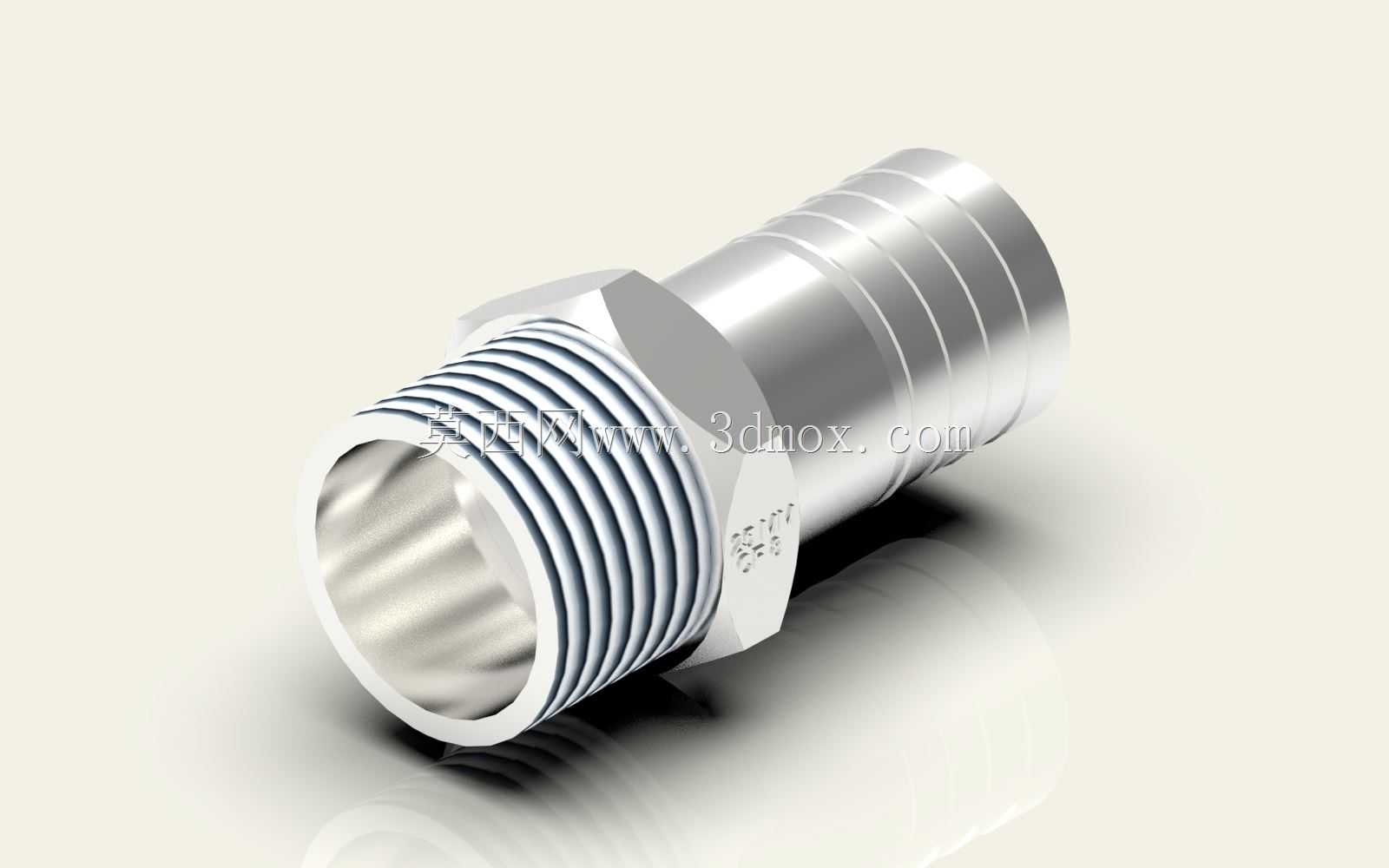

　　这类1英寸规格的外丝宝塔软管接头，是流体输送管路系统里极为常用的过渡连接件，日常在小型给排水支路、低压气动回路、普通液压回油管路、化工介质低压输送段都能见到它的身影，核心作用是实现硬管端与柔性软管的可靠对接，避免两种不同管路形态衔接时出现泄漏、松脱的问题。从结构设计来看，接头一端采用标准1英寸外管螺纹设计，螺纹段的长度、牙型角都严格匹配通用管螺纹规范，能够直接拧入带有对应内螺纹的阀块、设备接口、管路三通或弯头之上，螺纹根部设计有一体式六角拧动台，对边尺寸符合常规扳手的夹持标准，现场安装时可以用活动扳手、开口扳手直接卡持施力，不需要额外定制工装，六角台与螺纹段的过渡处做了微小的退刀槽处理，既保证螺纹加工的完整性，也能让接头拧紧后端面与对接件的密封面完全贴合，配合生料带或者密封胶就能实现足够的静密封效果。

　　接头另一端是多道环形倒刺的宝塔结构，每道倒刺的外径都略大于适配软管的内径，倒刺的朝向顺着软管插入方向做了顺滑过渡，反向则带有直角止退边缘，当软管套入接头之后，倒刺会嵌入软管内壁，配合外部的喉箍锁紧，能够承受常规工况下的管路压力，不会因为管路内的流体冲击、管路小幅摆动出现软管脱开的问题，倒刺的数量经过实际工况验证，既不会因为倒刺过多导致软管安装难度过大，也不会因为倒刺过少导致锁紧力不足，最末端的接头边缘做了圆角导正处理，套软管时不会刮伤软管内壁，避免软管安装时出现切口导致后期使用过程中开裂泄漏。

　　从安装边界来看，这类接头的整体长度控制在合理范围，六角台的最大外径不会超出同规格管路配件的常规尺寸，安装时不需要为接头预留过大的操作空间，哪怕是在阀组密集排布的仪器仪表舱内，也能顺利完成安装操作，不会和周边的其他阀件、管路产生干涉。实际选型使用时，需要注意对接端的螺纹标准要和设备接口保持一致，宝塔端适配的软管内径要和接头标称尺寸匹配，若输送的是有腐蚀性的介质，还要根据介质属性选择对应材质的接头，避免接头被腐蚀出现泄漏。这类接头的建模过程需要重点把控几个关键尺寸：一是外螺纹的大径、中径、小径公差，要保证和标准件的参数一致，避免虚拟装配时出现螺纹干涉或者配合间隙过大的问题；二是六角台的对边、对角尺寸，要符合通用紧固件的标准，保证虚拟装配时扳手的操作空间模拟准确；三是宝塔段每道倒刺的外径、间距、倒角角度，这些参数直接决定了软管安装后的抱紧力模拟是否准确，若倒刺角度设计不合理，有限元分析时会出现软管应力集中的误判。

　　在整套流体管路的三维布局设计中，这类接头属于不起眼但至关重要的小零件，建模时如果省略了接头的细节，直接将软管和硬管做对接模拟，后期实际装配时很容易出现管路长度计算错误、安装空间不足的问题，甚至会因为接头的长度被忽略，导致软管弯折半径过小，影响流体输送效率或者缩短软管的使用寿命。日常做设备管路设计时，这类标准接头的三维模型可以直接调用，不需要每次重新建模，只需要根据实际选型的材质、表面处理要求调整模型的外观属性即可，能够大幅提升管路设计的效率，同时保证设计方案和实际装配的一致性，减少现场安装时的改管工作量。
