Sieg SX3小型铣床底座结构设计

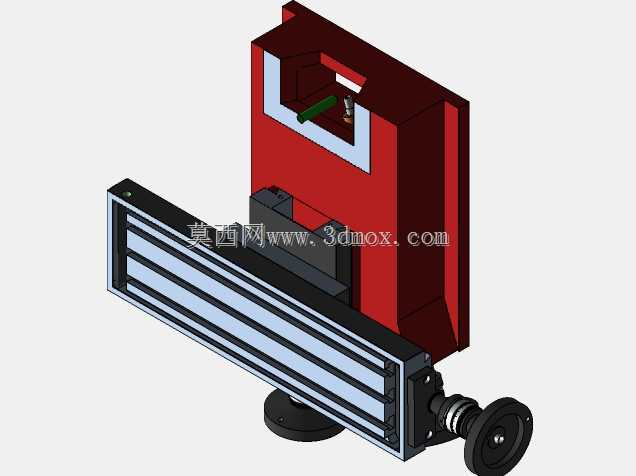

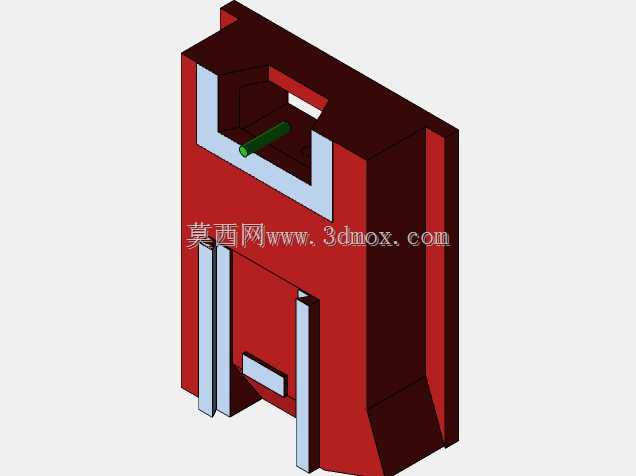

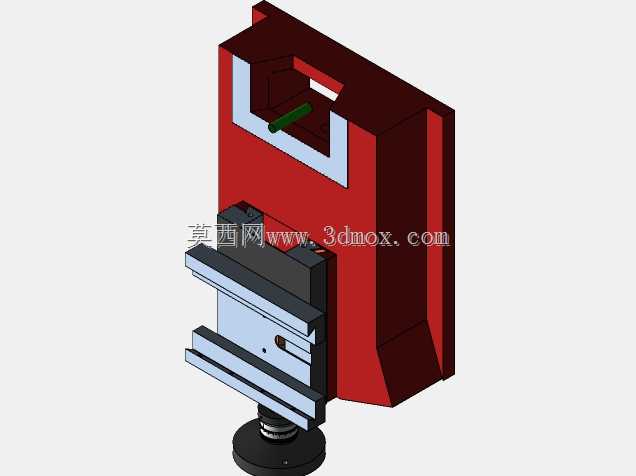

　　在小型零件精密加工场景中，台式铣床的底座是整台设备的精度基准载体，Sieg SX3作为面向小型机加工车间、教学实训场景、个人精密加工工坊的常用小型铣床，其底座部分承担着承载工作台进给单元、立柱安装定位、整机配重减震的核心作用，区别于大型工业铣床的整体铸造落地式底座，这款小型铣床底座采用分体式结构设计，红色的基座主体为铸铁材质的承力结构，上方搭载的浅蓝色滑移工作台单元通过线性导轨与基座连接，实现X、Y两个轴向的进给运动。

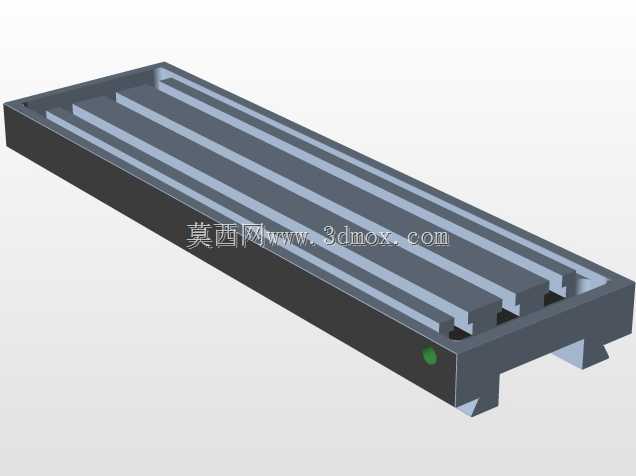

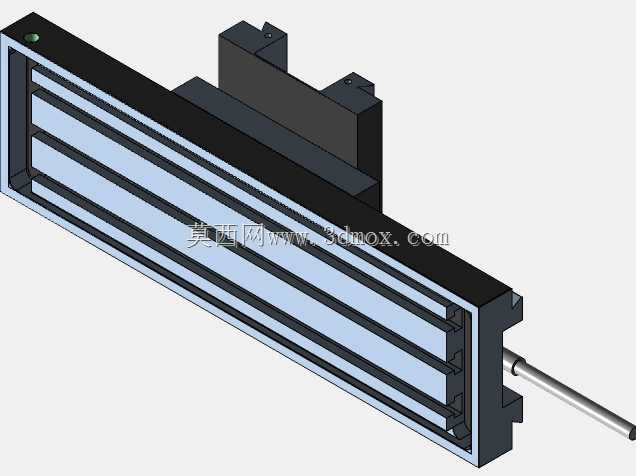

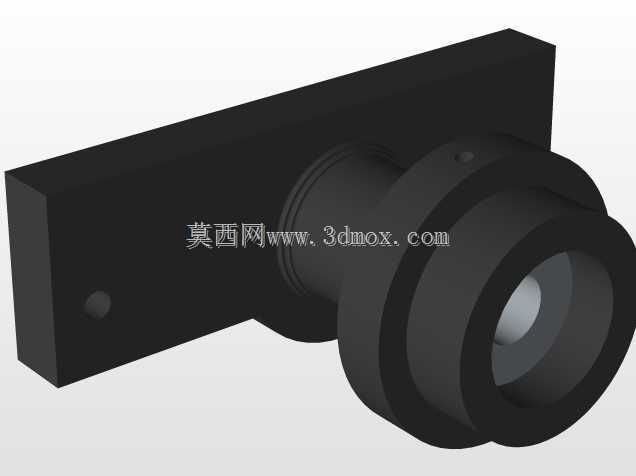

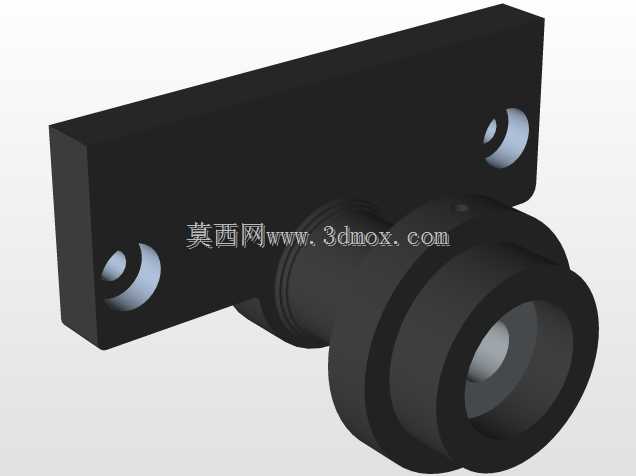

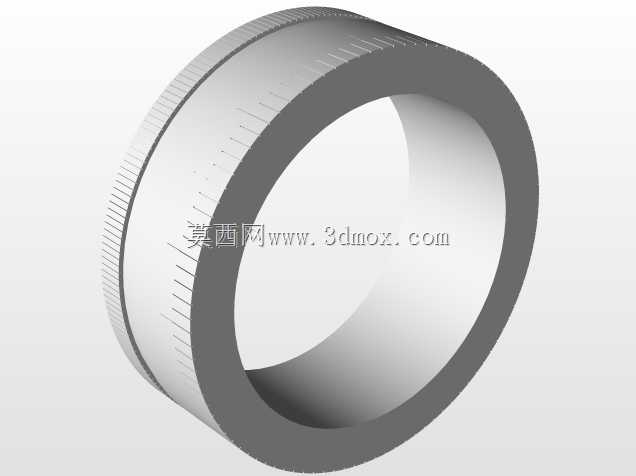

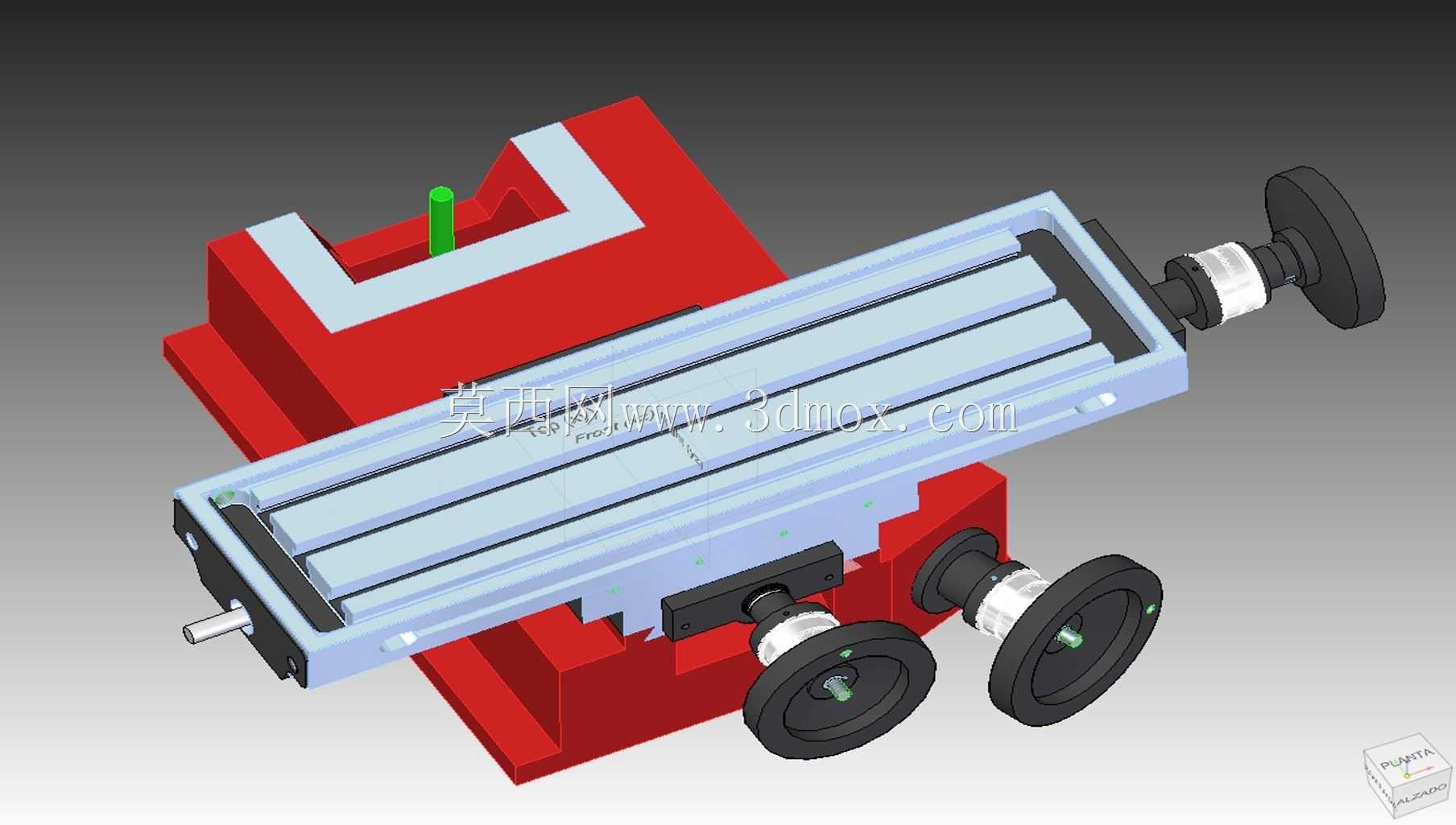

　　从实际加工场景的使用需求来看，这类小型铣床常被用于小型五金零件铣削、工装夹具修配、教学演示加工、模型零件制作等场景，底座的刚性直接决定了铣削过程中的振动幅度，进而影响加工面的粗糙度与尺寸精度，设计时首先要考虑的就是基座的安装边界，基座底部的安装平面需要预留与工作台面或者设备支架连接的固定孔位，保证整机安装后水平度可调，避免长期使用出现基座变形导致的导轨精度流失。工作台部分采用三条平行T型槽的结构设计，T型槽的尺寸适配通用的机床压板螺栓，可以快速装夹平口钳、分度头、工件直接装夹等多种装夹方式，工作台的行程范围匹配小型铣床的加工幅面，满足常规小型零件的加工行程需求，不会出现行程冗余导致的结构刚性下降，也不会因为行程不足限制加工范围。三个手轮分别对应不同轴向的手动进给调节，手轮与丝杠之间通过联轴器连接，手轮上的刻度盘可以实现微量进给的精度控制，在手动进给加工时，操作人员可以通过手轮的阻尼感判断进给阻力，避免扎刀损坏刀具或者工件。基座上的立柱安装位采用V型定位面加螺栓锁紧的结构，保证立柱安装后与工作台面的垂直度，这一精度直接决定了Z轴进给的垂直度，是铣削垂直面、钻孔、镗孔工序的核心精度保障。

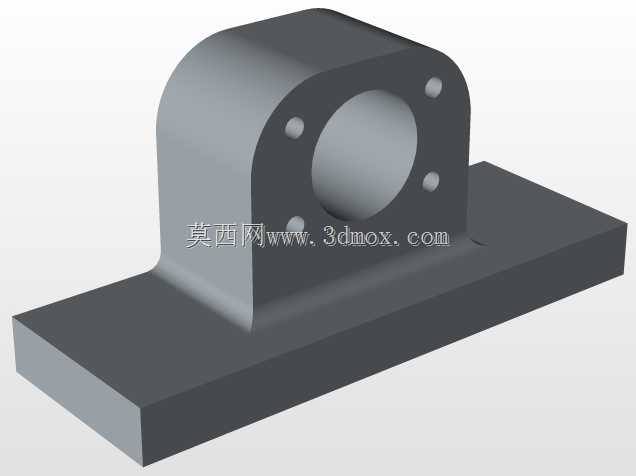

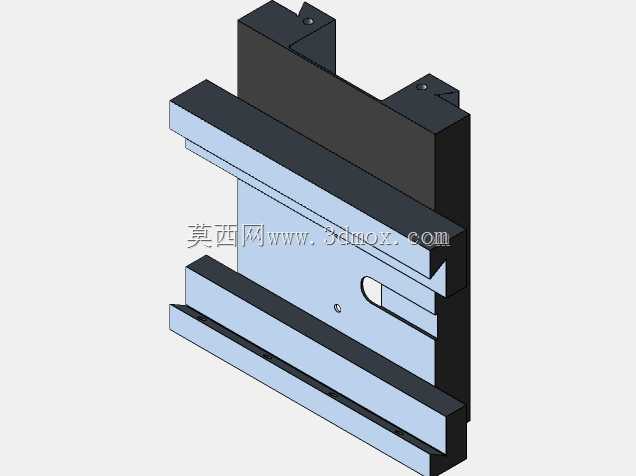

　　设计过程中，导轨的安装面需要经过磨削加工保证平面度与直线度，丝杠的安装座与导轨保持平行，避免进给过程中出现卡滞或者爬行现象，基座内部设计有加强筋结构，在控制整体重量的前提下提升基座的抗扭刚性，因为小型铣床经常需要移动位置，过重的整体结构会提升搬运难度，而刚性不足又会导致加工振颤，所以加强筋的布局需要经过受力仿真验证，在铣削力作用的主要受力方向布置加强筋，抵消铣削过程中的切削反力。底座上的丝杠螺母副采用消隙结构设计，减少反向进给时的空程误差，这对于精密铣削的尺寸控制至关重要，尤其是在进行顺铣加工时，丝杠间隙会导致工作台窜动，打坏刀具或者加工面，消隙结构可以通过预紧力消除丝杠与螺母之间的配合间隙，提升进给精度。

　　导轨采用贴塑处理，降低导轨面的磨损速度，同时提升滑动的平顺性，减少低速进给时的爬行现象，贴塑层还可以吸收一部分铣削产生的振动，改善加工表面质量。从安装边界来看，整个底座单元的外形尺寸适配Sieg SX3铣床的整体布局，不会与其他部件产生运动干涉，工作台移动到极限位置时，重心依然落在基座的支撑范围内，不会出现整机倾覆的风险，基座底部的减震垫安装位可以配置橡胶减震垫，进一步隔绝铣削振动向安装基础的传递，同时减少外界振动对加工精度的影响。在实际使用过程中，底座的导轨面需要定期润滑，设计时预留了润滑油路的安装位置，可以通过注油点定期给导轨和丝杠加注润滑油，减少运动部件的磨损，延长设备的精度保持周期。这款底座的结构设计充分考虑了小型铣床的使用场景特性，在结构刚性、操作便利性、维护便捷性之间做了平衡，既满足了小型零件精密加工的精度要求，又控制了整体的体积与重量，适合小空间场景下的铣削加工作业，对于小型机床的结构设计、同类台式加工设备的底座开发都有实际的参考价值，建模过程中对各个配合面的尺寸公差、运动部件的行程限位都做了准确还原，可以直接用于结构分析、装配演示、教学实训等场景。
