机加工用四工位方形回转锁紧刀架结构

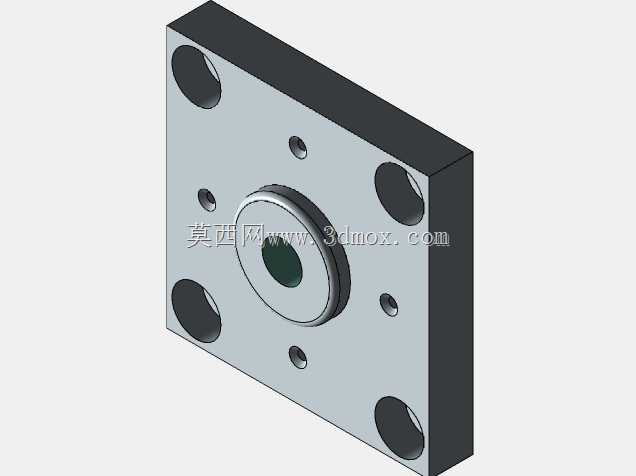

　　在普通车床、小型专用镗铣床的常规加工场景里，单刀位装夹结构需要频繁停机换刀、重新对刀，小批量多工序零件加工时，辅助换刀时间往往能占到总加工时长的三成以上，这类方形多工位刀架正是为压缩这类非加工时间设计的配套功能部件。从结构落地的角度看，这套刀架的核心设计逻辑是用单套锁紧机构实现四个工位刀具的同步装夹与快速切换，不需要为每个刀位单独设置压紧结构，整体外廓采用方形分层布局，最下层为安装底板，底板上预制了与机床中拖板匹配的安装螺孔定位槽，安装时不需要额外改造拖板台面，直接通过螺柱穿装锁紧即可，底板上沿圆周方向均匀加工了四个90度等分的V型定位槽，作为回转分度的定位基准。

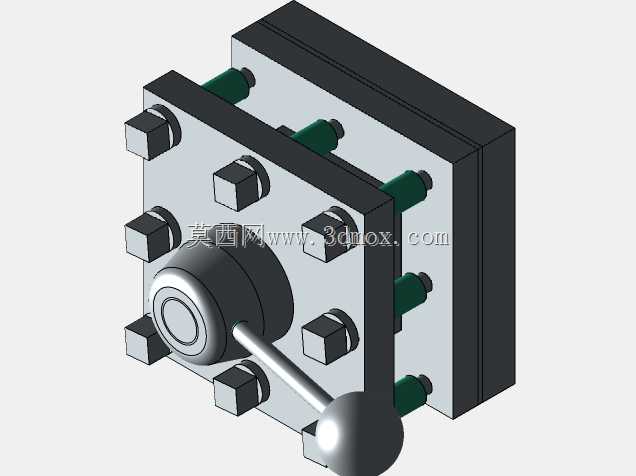

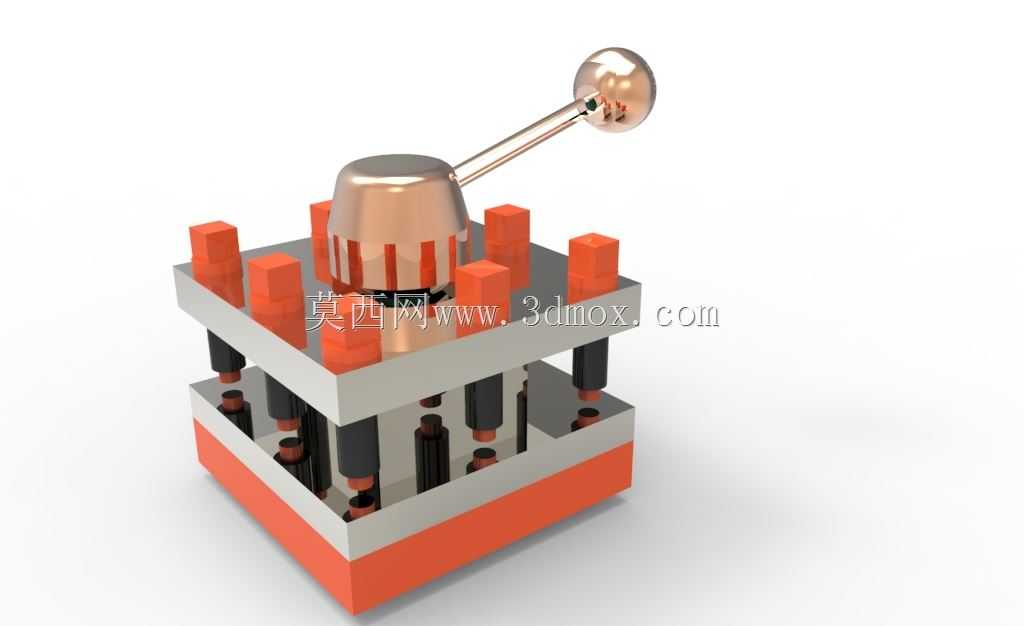

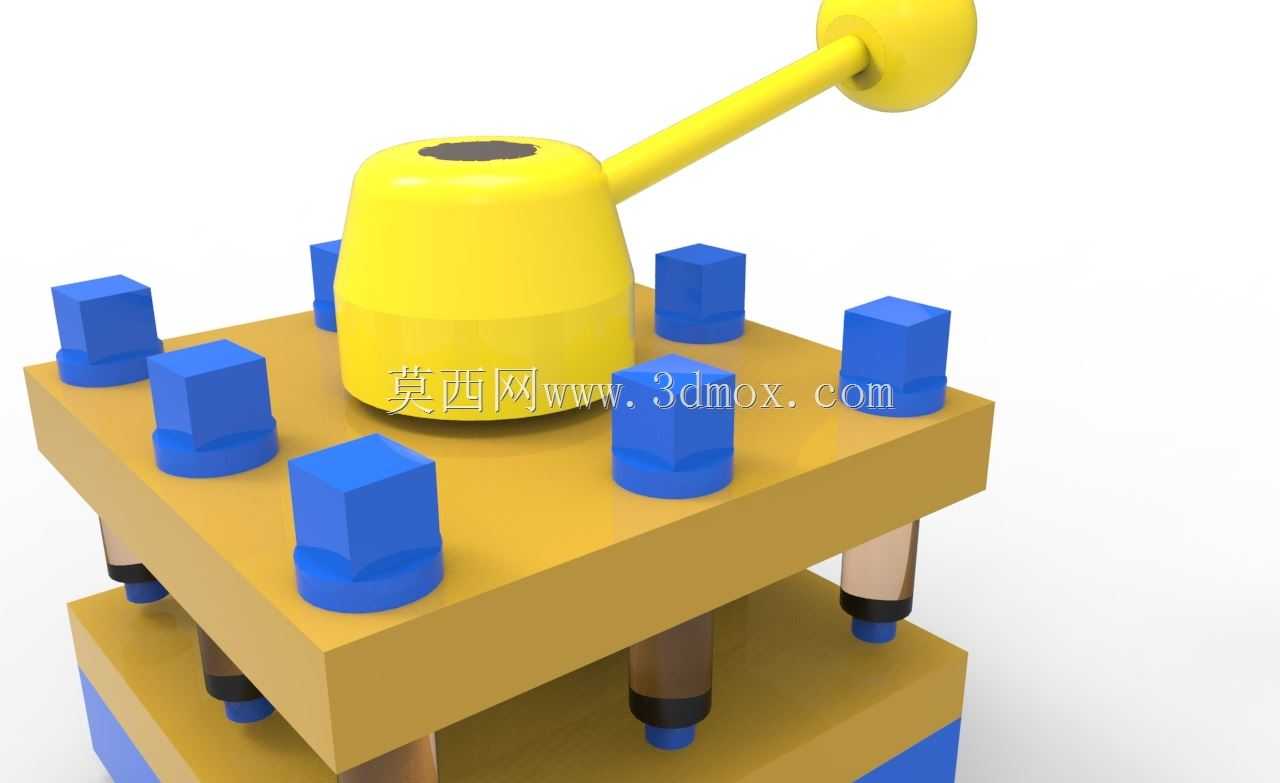

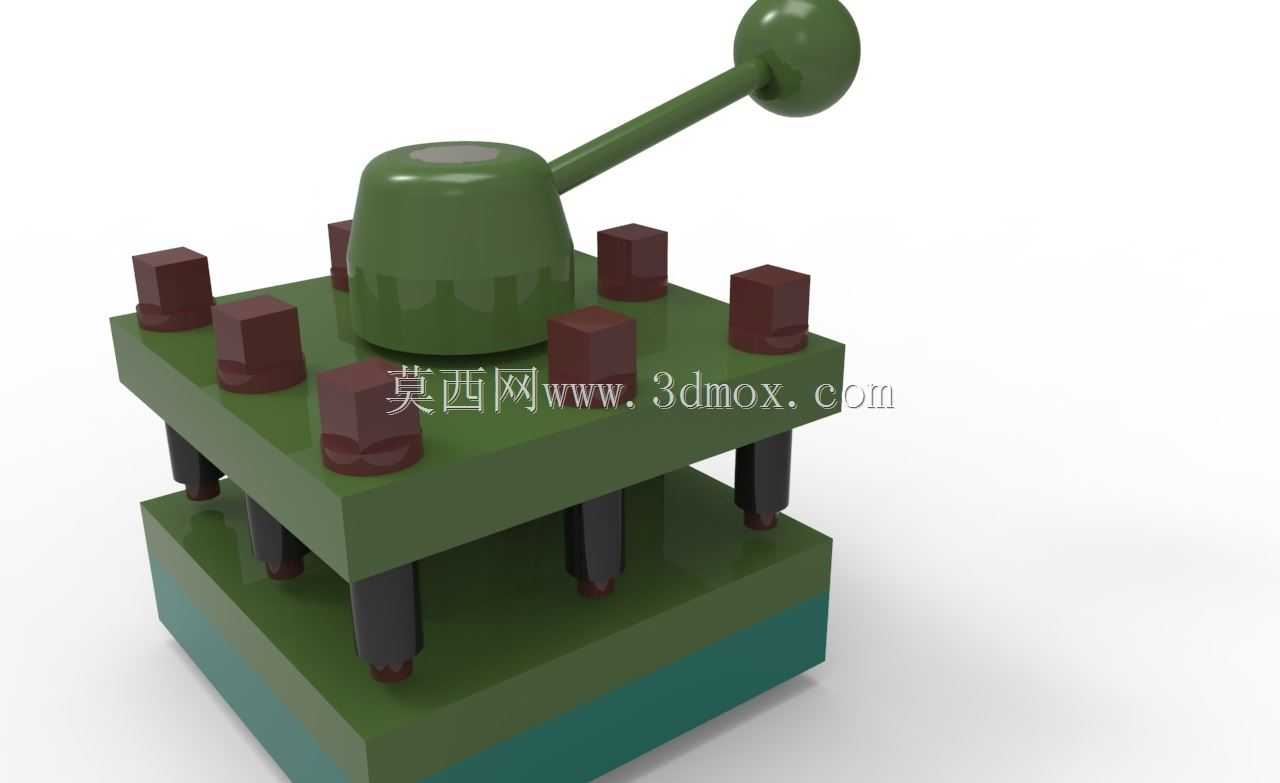

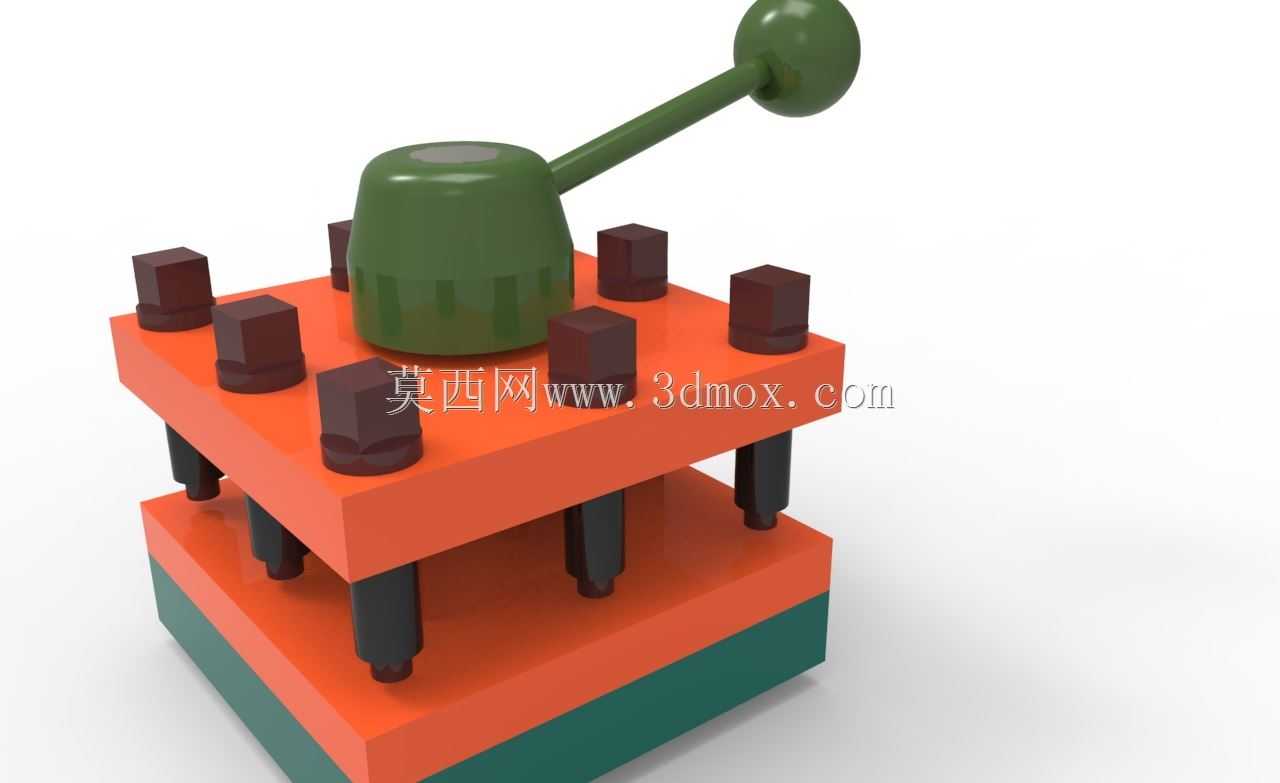

　　中间层为刀架回转主体，四个方向均预制了标准刀具装夹槽，可同时容纳外圆车刀、切断刀、内孔镗刀、螺纹车刀四种常用加工刀具，刀具装入后通过紧定螺钉从侧面顶紧固定，不需要额外制作刀垫即可适配常规截面尺寸的焊接车刀与机夹车刀。顶部为操作与锁紧组件，带球形握柄的操作杆延伸至刀架侧方，操作时不需要探身到刀架正上方，站在机床常规操作位置即可完成扳动操作，旋钮集成在手柄握持段，锁紧与松开动作可以单手握持完成，不需要双手配合操作。

　　具体的动作逻辑上，扳动手柄前先旋松锁紧旋钮，此时刀架主体与底板之间的压紧力解除，内部弹簧会将回转体微微顶起，让底部的定位滚珠脱离V型槽，此时扳动手柄即可带动刀架整体回转，每转过90度，滚珠就会在弹簧推力下卡入对应位置的V型槽，完成粗定位，此时向下按压手柄并旋紧顶部的锁紧螺母，就可以通过碟簧组的压紧力将回转体牢牢压合在底板上，消除回转间隙，避免加工过程中出现刀架移位让刀的问题。从安装边界来看，这套刀架的总高度控制在普通车床小刀架的安装尺寸阈值内，安装后刀具中心高与常规车床主轴中心高匹配，不需要额外垫高或修磨底板，四个刀位的装夹面均做了铣平处理，平面度控制在0.02mm以内，保证刀具装夹后不会出现歪斜。实际应用中，这类方形刀架多用于中小型普通车床的手动换刀场景，相比电动刀架结构更简单，维护成本更低，不需要接入机床电控系统，纯机械结构的可靠性更高，在小型加工门店、教学实训机床、专用修配设备上的适配性极强，日常维护只需要定期在回转接触面加注润滑脂，清理V型槽内的切屑碎屑即可，不需要复杂的校准流程，即使是没有太多设备维护经验的操作人员，也能快速完成刀架的拆装与调试。

　　设计过程中特意将锁紧力的传递路径做了优化，锁紧螺母的压紧力通过中心螺柱直接传递到底板，不会对回转轴承产生额外的偏载，长期使用也不会出现回转体倾斜的问题，定位滚珠采用硬质合金材质，耐磨性远优于普通钢珠，频繁分度切换也不会出现V型槽磨损导致的定位精度下降问题，四个刀位的位置精度经过调试后，重复定位精度可以控制在0.01mm以内，能够满足常规车削加工的精度要求，不需要每次换刀后重新对刀，只需要在首次装夹刀具时完成对刀，后续切换工位即可直接进入加工状态，大幅减少了辅助操作时间。
