带弹簧复位结构的方形机用工装夹具

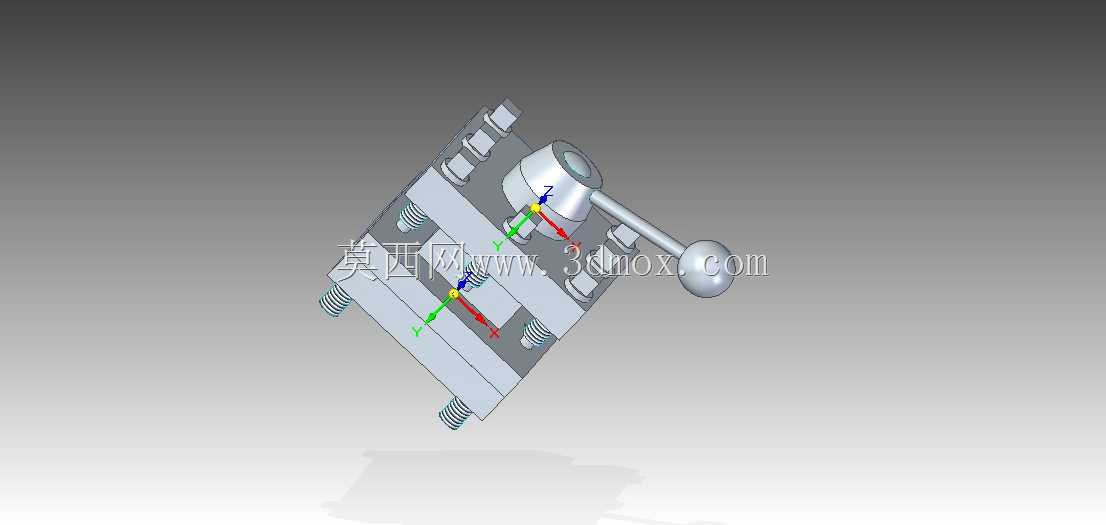

这款方形工装夹具的设计初衷，是解决小型机加工工位上手动定位装夹效率低、重复定位精度差的问题，目前在小型仪表车床、台式钻床的工位辅助装夹场景中应用十分广泛，也可适配小型检测工位的工件固定需求。从结构布局来看，整体采用方形安装基座作为承载主体，四个角位预留了通孔安装位，可直接通过螺栓固定在机床工作台面或者专用工装台面上，安装边界可适配多数常规小型设备的T型槽间距，不需要额外加工转接板就能完成固定，降低了工位改造的成本。

核心的夹紧执行部分采用了摇杆驱动的结构，操作端设置了球形手柄，握持时受力均匀，操作人员单手即可完成夹紧与松开的动作，不需要额外借助扳手等辅助工具，单次装夹动作的耗时相比传统螺栓压紧结构缩短60%以上。结构内部集成了弹簧复位元件，这也是该结构区别于常规手动夹具的核心设计，当松开摇杆时，弹簧的预紧力会自动推动夹紧块退回初始位置，不需要操作人员手动拉开夹紧块，在批量小件加工的场景下，能有效减少重复操作的动作冗余，降低长时间操作的手部疲劳感。

设计阶段针对夹紧行程做了合理的冗余预留，夹紧块的可调行程可覆盖多数小型轴类、板类零件的装夹尺寸范围，基座的基准面做了平面度公差控制，安装后可直接作为装夹定位基准，不需要额外打表找正基准面，减少了工位准备的辅助时间。夹紧接触面做了防滑纹理处理，装夹过程中不会出现工件打滑移位的问题，同时接触面的硬度做了调质处理，长期使用不会出现压痕变形，能长期保持装夹精度。

从安装适配性来看，整体结构的外廓尺寸紧凑，不会占用过多的工作台面空间，在小型台钻的工位上安装后，仍有足够的空间放置待加工工件与测量工具。摇杆的操作角度经过优化，操作时不会与机床的主轴或者进给手柄产生运动干涉，操作人员站在常规操作位就能完成全部装夹动作，不需要侧身或者探身操作，符合人机工程学的设计要求。

结构的运动副部分做了间隙配合优化，摇杆转动过程中无卡滞，弹簧的预紧力经过反复调校，既可以保证松开时夹紧块能完全退回，又不会因为弹簧力过大导致夹紧操作时需要施加过大的握力。所有外露的金属部件都做了发黑防锈处理，在车间多切削液、多油污的环境下长期使用也不会出现锈蚀卡滞的问题，日常维护只需要定期在运动铰接点滴注润滑油即可，维护成本极低。

在实际生产场景中，这类工装夹具常被用于小型阀门零件、仪表五金件的钻孔、倒角工序装夹，相比通用台虎钳，它的装夹速度更快，且方形基座的定位基准与机床坐标系的对齐更便捷，批量加工时的工件位置一致性更好，能有效减少因为装夹偏移导致的加工废品。针对不同厚度的工件，只需要调整夹紧块的初始位置即可适配，不需要更换夹具本体，通用性较强。
