单滑轮起重吊钩总成结构设计

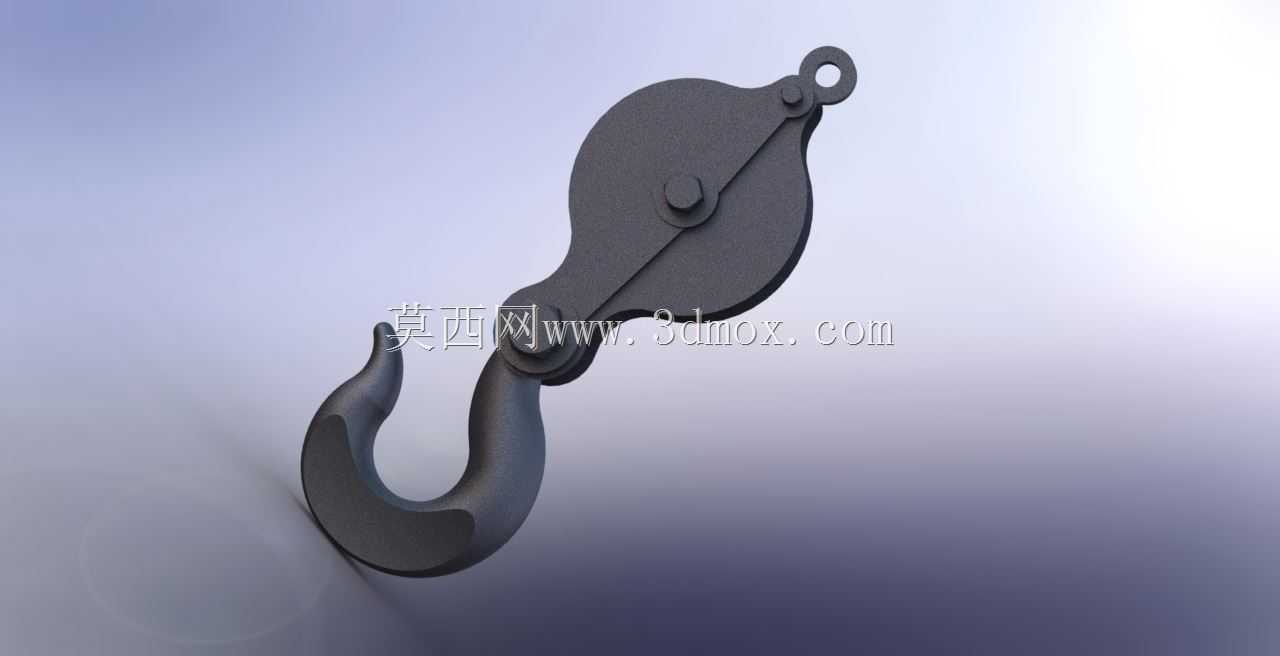

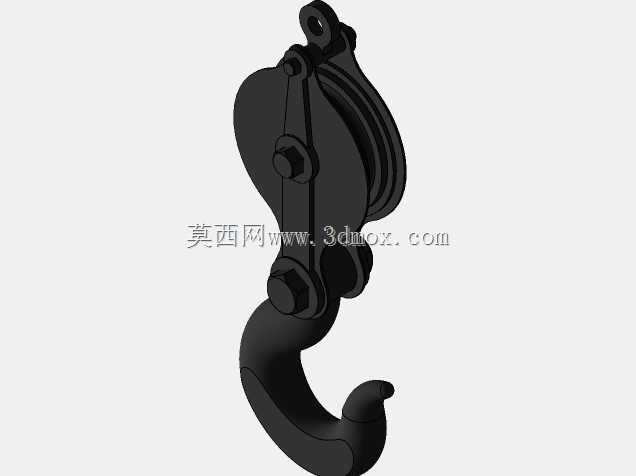

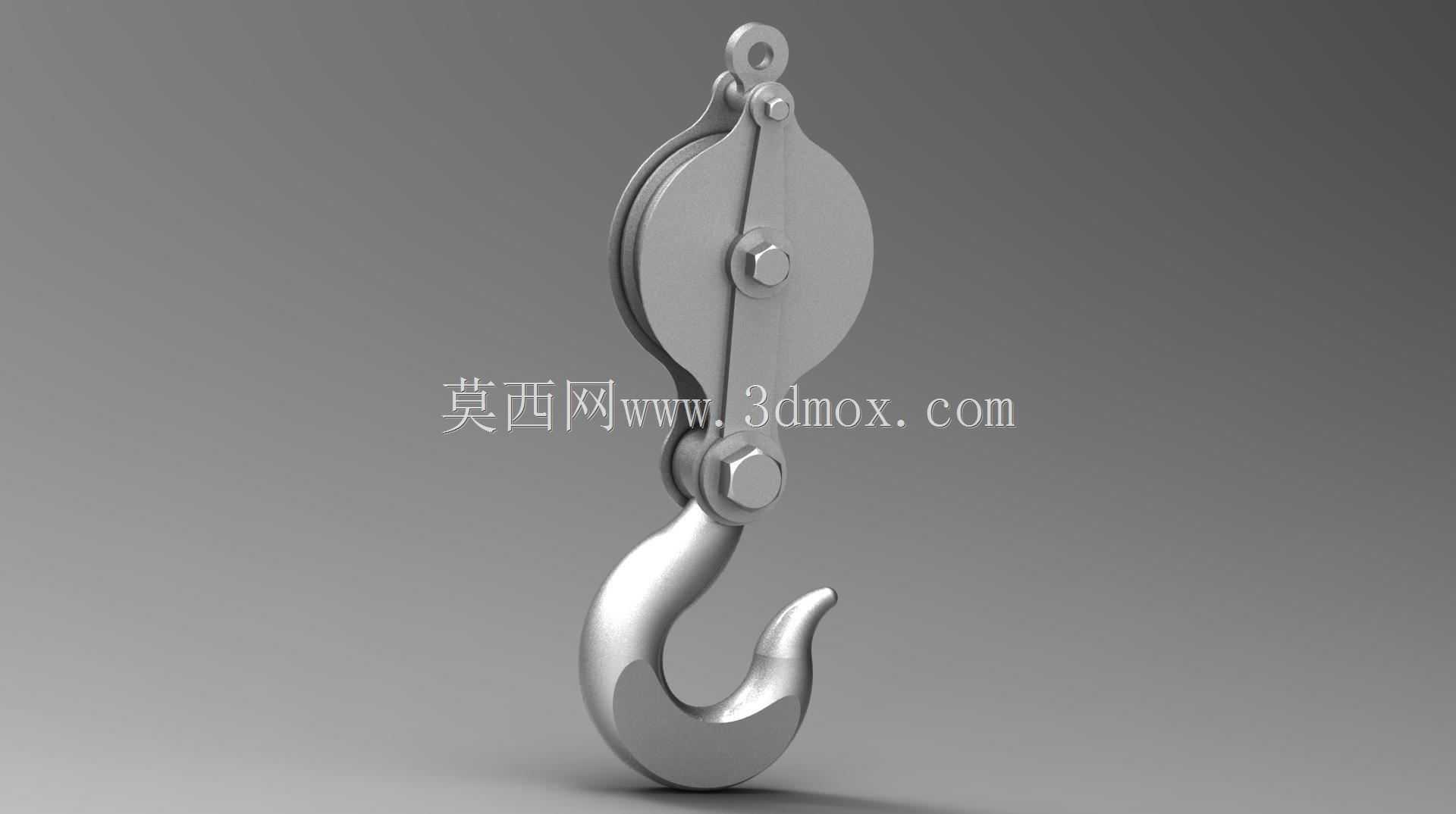

　　在车间重型工件转运、港口散货装卸、建筑施工物料垂直吊运这类场景里，吊钩作为起重设备直接承接载荷的终端构件，其结构合理性直接关系到吊装作业的可靠性。这套单滑轮吊钩总成的设计，首先围绕载荷传递路径做了结构排布：上部的吊环用于和起重设备的起升钢丝绳末端连接，滑轮组的侧板采用双侧对称夹板结构，通过铰制孔螺栓实现刚性连接，既保证滑轮转动的同轴度，也能在单侧夹板出现意外损伤时保留一定的结构冗余，避免载荷瞬间脱开。滑轮本身的绳槽尺寸匹配常规起重钢丝绳的直径范围，绳槽边缘做了圆弧过渡处理，减少钢丝绳工作过程中的弯折磨损，延长钢丝绳的服役周期。吊钩部分采用锻造钩体的经典曲形轮廓，钩尖位置设置了防脱挡片的安装位，

　　实际使用时加装防脱装置可以避免吊索在作业晃动中从钩口滑出，钩身与滑轮架的连接采用推力轴承配合铰接结构，让吊钩在承载状态下可以灵活水平回转，适配不同角度的吊点对接需求，减少吊装过程中钢丝绳的扭结问题。从安装边界来看，上部吊环的内孔尺寸适配常规起重卸扣的连接规格，滑轮的轴径尺寸匹配对应吨位的滑轮轴公差要求，整体结构的外形轮廓在回转范围内没有突出的尖锐棱角，避免作业过程中剐蹭周边设备或者吊索。设计过程中对各受力节点做了应力分散处理，夹板与螺栓的接触位置增加了平垫承压面，降低局部压应力，钩身的曲率变化位置做了圆滑过渡，避免应力集中导致的疲劳断裂风险。这类吊钩总成在实际选型时，需要匹配对应额定起重量的起重设备，安装时要保证滑轮转动无卡滞，钩体回转灵活，日常检查中需要重点关注钩身的磨损量、开口度变形量以及滑轮的转动顺畅度，确保吊装作业的载荷传递稳定可靠。
