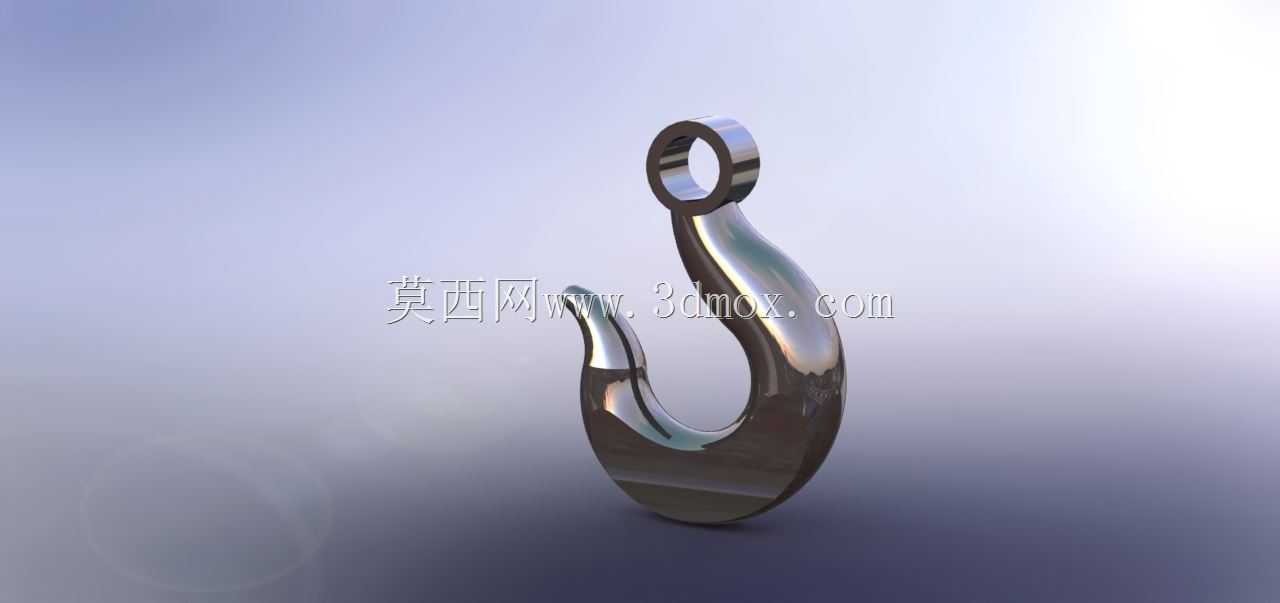

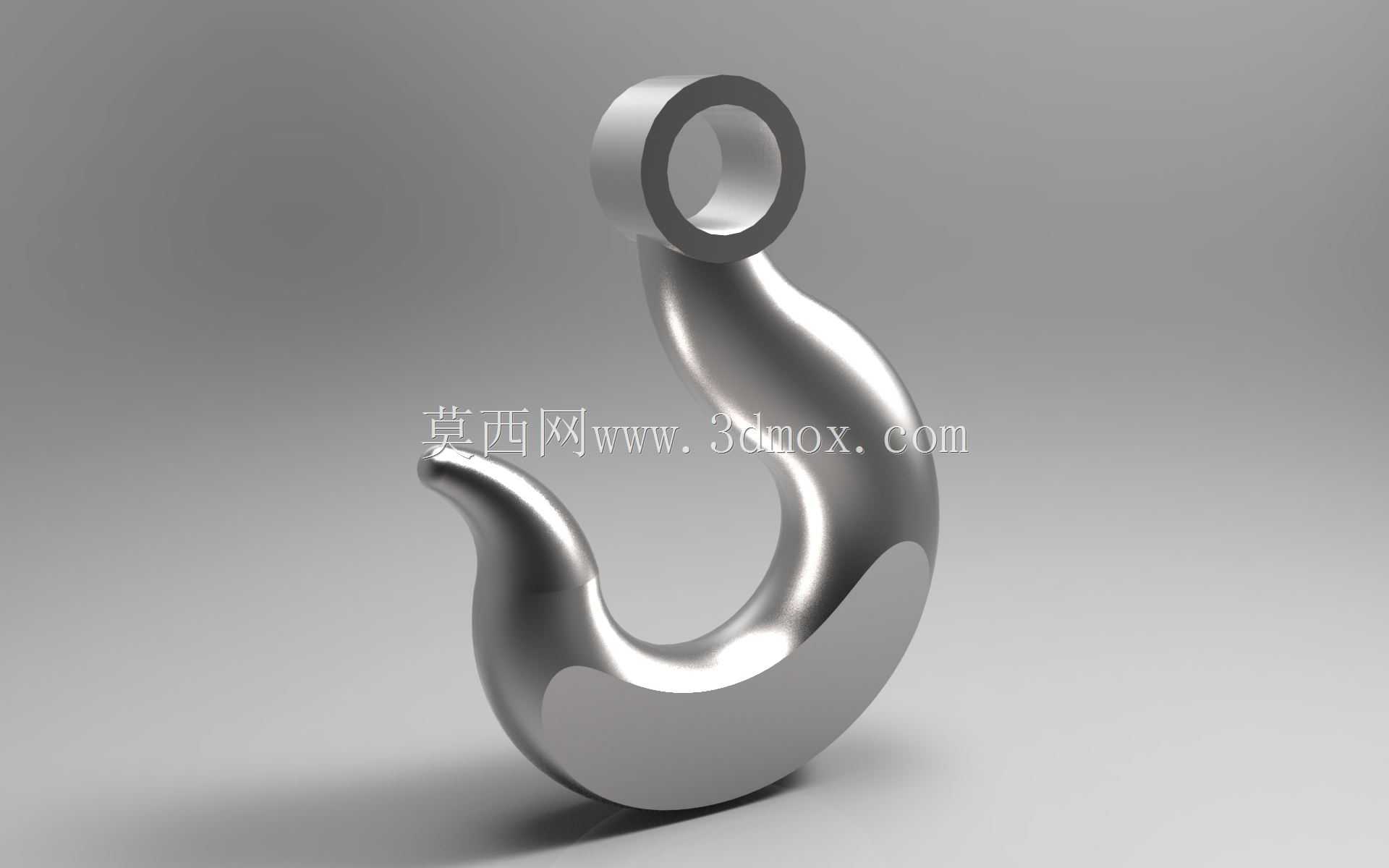

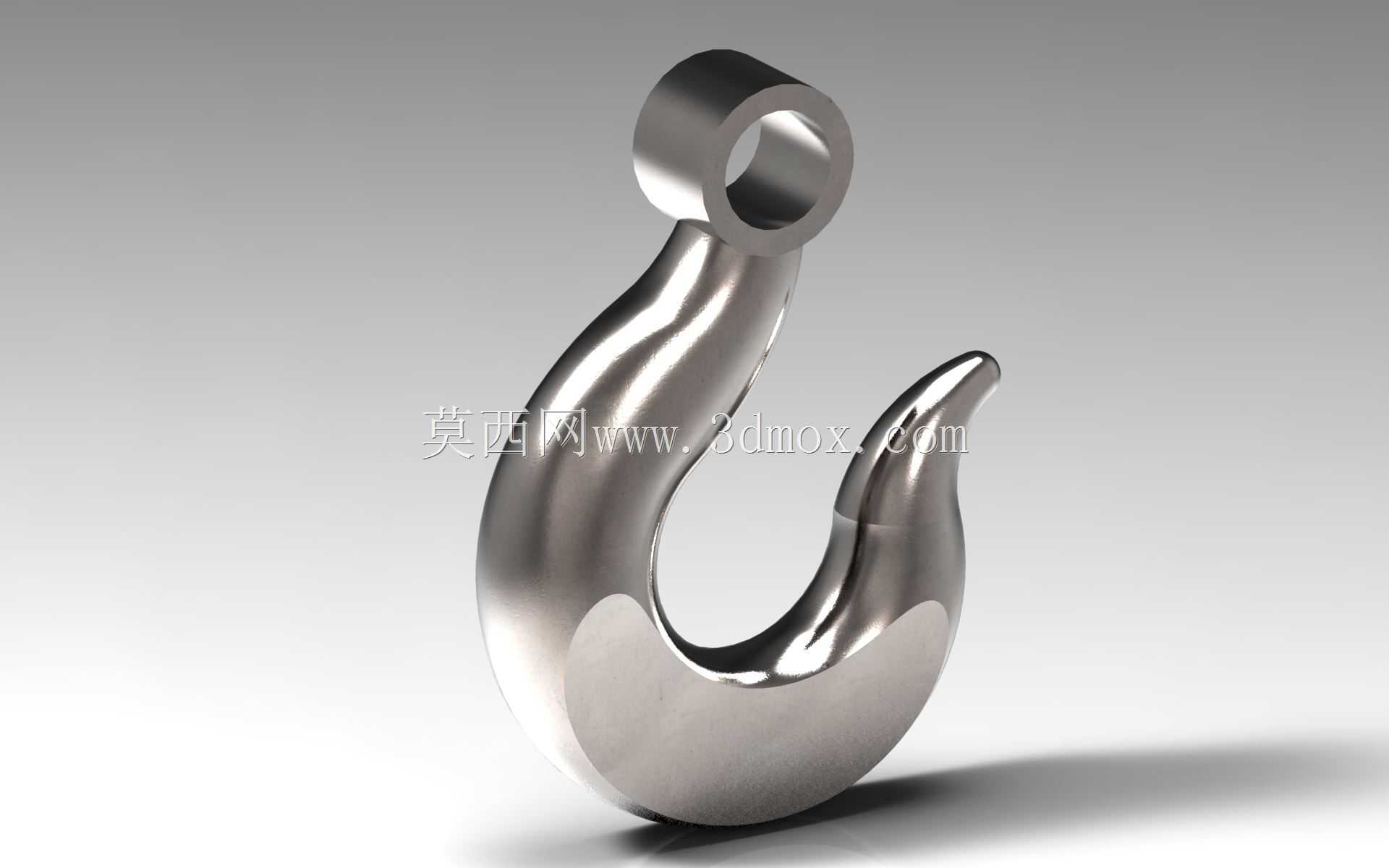

起重作业用重载吊钩结构三维设计

　　在厂房重型工件转运、港口集装箱装卸、建筑工地建材吊装、冶金车间高温物料吊运等各类起重作业场景中，吊钩是直接承载吊重载荷、连接起重钢丝绳/吊具与被吊物的核心受力构件，其结构合理性直接决定起重作业的安全冗余与吊装效率。这款吊钩的设计首先从受力逻辑出发，整体采用流线型曲臂过渡结构，避免直角应力集中点，钩身截面从顶部吊环位置向下逐步过渡到钩尖承载区，按照额定起重量对应的动载系数、冲击载荷系数做截面尺寸校核，确保在突发急停、吊重晃动的偏载工况下，钩身各截面的弯曲应力、拉应力均处于材料许用应力范围内。顶部的封闭吊环结构做了加厚处理，内孔尺寸匹配常规起重卸扣、钢丝绳套环的安装尺寸，既可以直接穿绕钢丝绳索具，也能配合卸扣实现快速挂接，

　　吊环与钩身的过渡段做了大圆弧平滑处理，减少索具在摆动过程中的磨损，避免索具出现局部应力集中导致的断丝风险。钩尖位置设置了防脱挡片的安装预留位，可配套加装弹簧式防脱棘爪，防止吊装过程中索具从钩口滑脱，钩尖的开口尺寸按照常规吊装带、钢丝绳索具的直径范围设计，既保证索具能顺利挂入，又不会因为开口过大导致防脱装置失效。从安装边界来看，吊钩的整体重心与顶部吊环中心处于同一竖直线上，避免起吊后吊重出现自旋转的情况，钩身的外轮廓尺寸适配常规起重机吊钩组的滑轮罩安装空间，不会出现吊钩升降过程中与滑轮组、起重臂端部结构干涉的问题。设计过程中针对钩身的危险截面做了有限元受力验证，模拟1.25倍额定载荷的静载试验、1.

　　1倍额定载荷的动载试验工况下的应力分布，调整曲臂的曲率半径，让应力从吊环到钩尖承载区均匀过渡，避免局部应力过大导致的塑性变形。同时钩身的表面过渡圆角全部做了圆滑处理，没有尖锐棱角，既减少了吊装过程中对索具、被吊物表面的刮蹭损伤，也能降低应力集中带来的疲劳断裂风险，适配车间、港口、工地等多场景的长期重载吊装作业需求，可直接用于桥式起重机、门式起重机、汽车吊等各类起重设备的吊具端配套。
