中等规格起重机液压抓斗三维设计模型

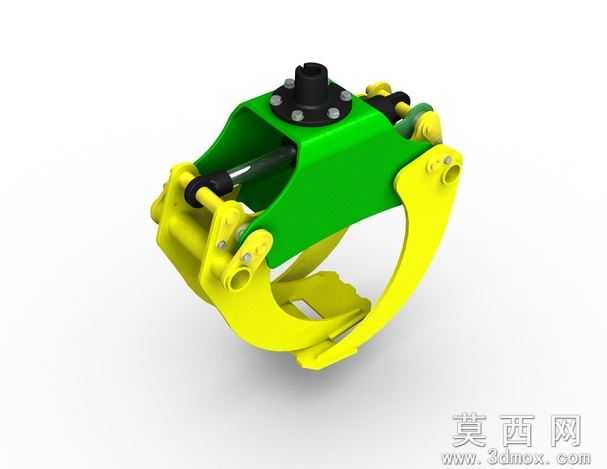

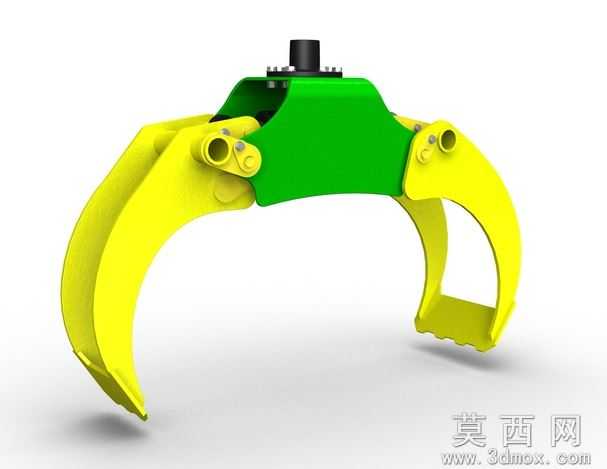

本模型为中等作业规格的起重机配套液压抓斗，建模阶段首先梳理抓斗的整体装配逻辑，从顶部回转连接基座开始，依次完成液压驱动模块、两侧对称斗瓣、铰接销轴、连接耳板的零件建模，每一个零件的尺寸都按照实际起重属具的比例进行参数化设定，确保各部件装配间隙符合机械设计规范，不存在干涉错位问题。参数设计层面，重点对斗瓣的抓取弧度、铰接点的力臂位置、顶部连接法兰的安装尺寸进行了精准定义，斗瓣内侧预留了防滑耐磨齿的安装位，整体开合角度覆盖0至75度范围，可适配散料、块状物料的不同抓取需求，铰接孔位的公差设定符合通用起重配件的装配标准。渲染材质部分，模型主体结构件采用工程亮绿色漆面材质模拟设备原厂涂装效果，两侧斗瓣采用高饱和度黄色漆面材质还原施工现场起重属具的警示配色，顶部液压接口、铰接销轴采用金属哑光钢材质，表面添加轻微的使用磨损质感，整体渲染效果贴近真实设备的视觉表现，同时保留了各部件的材质分层，方便后续调整渲染效果。结构原理上，该抓斗通过顶部回转基座实现360度全方向回转，内置的液压油缸提供斗瓣开合的驱动力，两侧对称的四连杆铰接结构保证斗瓣开合过程中受力均匀，抓取物料时斗瓣尖端同步闭合，可实现对物料的环抱式抓取，避免物料撒漏，整体结构受力路径清晰，符合起重属具的力学设计要求。软件兼容方面，模型提供STEP、IGES、STL等通用三维格式，可无缝导入SolidWorks、UG、Pro/E、Catia等主流三维机械设计软件，支持编辑修改、装配干涉检查、工程图导出等操作，也可导入3D Max、Blender等渲染软件做进一步的效果处理，适配不同场景的使用需求。研发教学应用层面，该模型可作为起重机械属具设计的参考案例，用于讲解液压抓斗的铰接结构设计、受力分析方法，也可作为职业院校起重机械专业的教学演示模型，帮助学生理解抓斗的工作原理与装配关系，同时也可用于起重设备配套属具的研发方案演示，辅助设计人员完成结构优化与方案验证。
