90吨级重卡车载移动式起重机三维设计模型

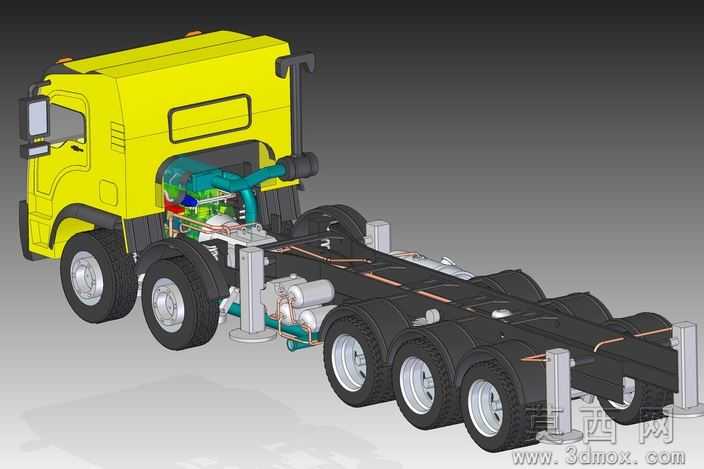

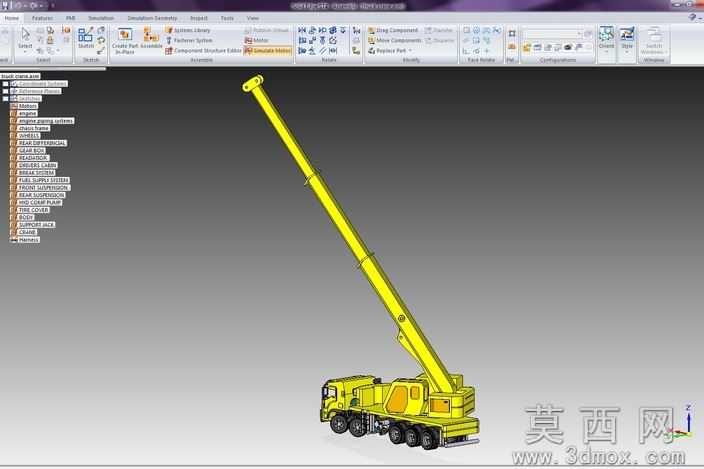

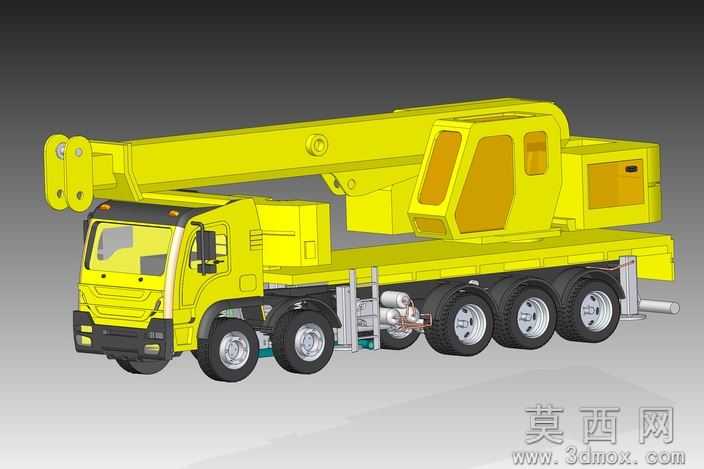

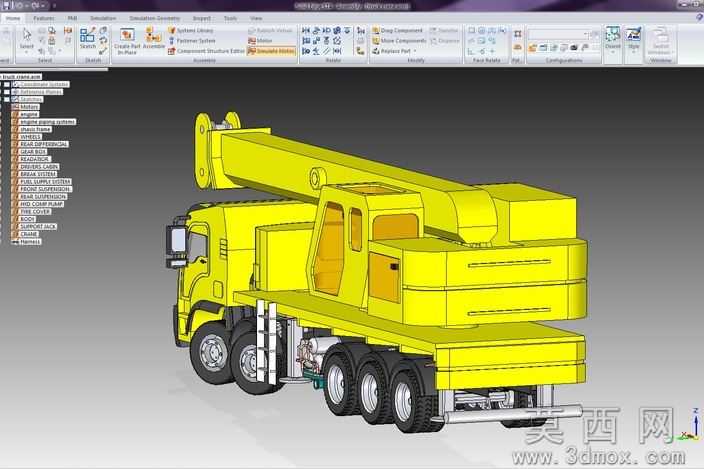

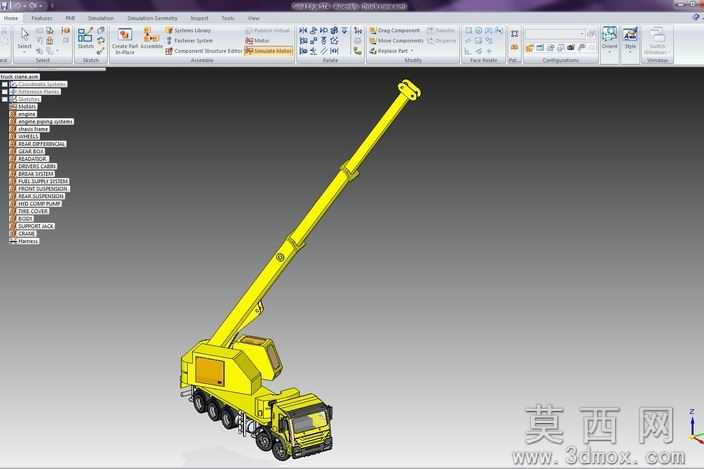

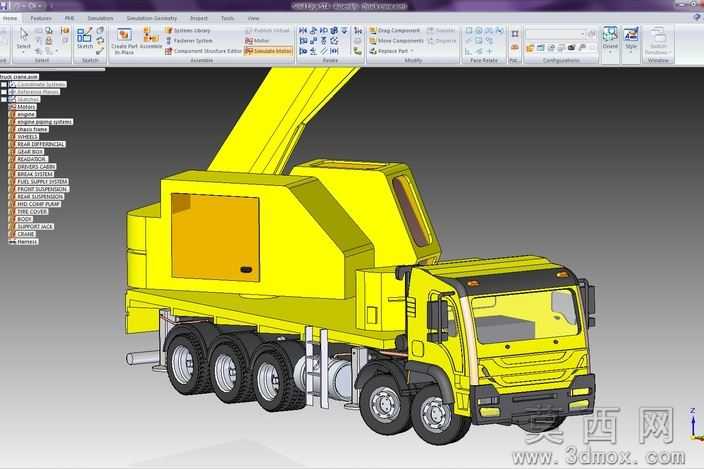

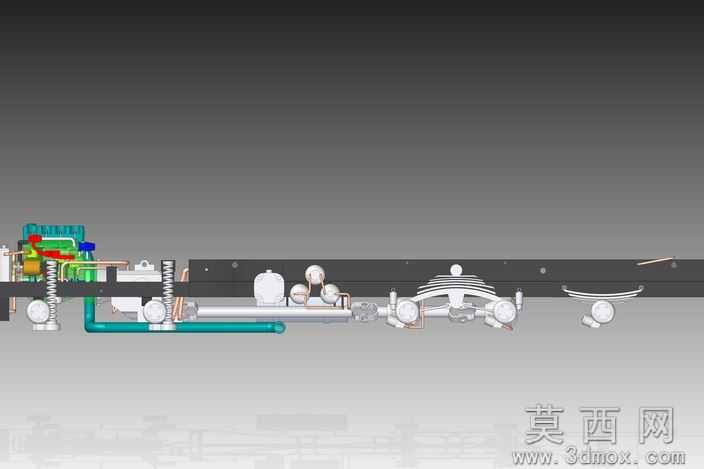

本模型为90吨级重卡车载移动式起重机的完整三维设计成果，建模阶段采用自底向上的装配设计流程，首先完成底盘行走系统、回转支承结构、伸缩吊臂、变幅油缸、操作室、支腿机构、配重块等所有独立零部件的单独建模，对每一个零件的倒角、安装孔位、配合公差都做了精细化还原，再按照实际装配约束关系完成总装匹配，全程严格遵循真实起重装备的生产加工逻辑，所有零件无建模错误、无干涉问题，可直接用于结构验证与拆解演示。参数设计层面，模型严格对标奔驰Actros重卡底盘的真实尺寸参数，整车额定起重量设定为90吨，最大作业幅度覆盖89米作业半径，支腿跨距、吊臂节数、回转角度、变幅行程等核心参数均参考同吨位真实车载起重机的行业标准设置，各部件的重量参数、重心位置也做了对应匹配，可直接用于起重性能模拟、载荷分布验算等工程计算场景。渲染材质方面，模型对不同部件做了区分化材质设置，卡车驾驶室采用工程黄金属漆材质还原真实商用重卡的漆面质感，吊臂结构采用高强度合金钢材质表现金属结构的厚重质感，轮胎采用黑色橡胶材质并还原胎面花纹细节，车窗玻璃设置半透明折射效果，液压管路、操作室内饰、车灯等细节部件也匹配了对应材质，整体渲染效果贴近真实设备外观，可直接用于方案展示、宣传素材制作。结构原理上，模型完整还原了车载起重机的作业逻辑：行驶状态下吊臂收拢固定在驾驶室上方支架，作业时先伸出四个液压支腿完成整车调平支撑，通过回转机构实现360度作业范围覆盖，变幅油缸调整吊臂仰角，多节伸缩吊臂通过内置油缸实现长度调节，配合卷扬机构完成重物起升，所有运动部件均保留了正确的运动自由度约束，可直接用于运动仿真演示，直观展示起重作业的全流程动作逻辑。软件兼容层面，模型原始文件为Solid Edge ST4格式，同时导出了STEP、IGES等通用三维格式，可兼容SolidWorks、UG、Pro/E、AutoCAD等绝大多数主流三维设计软件，不同软件用户均可直接打开编辑，无需额外格式转换，模型同时附带渲染效果图文件，方便使用者快速了解模型整体效果。研发教学应用层面，该模型可作为重型工程装备研发阶段的方案验证载体，帮助设计人员快速完成结构优化、性能验算工作，也可作为高校机械工程、工程机械相关专业的教学案例，用于讲解车载起重装备的结构组成、装配工艺、作业原理，还可用于企业新员工培训、起重作业安全演示等场景，帮助学习者快速掌握重型车载起重机的核心结构与作业逻辑。
