Pololu步进电机L型冲压安装固定支架

这款L型结构的电机安装支架，是针对小尺寸步进电机配套设计的冲压成型固定构件，主要服务于小型自动化执行机构、桌面级运动模组、教学实验装置、小型3D打印运动轴、智能小车传动单元这类对安装空间有严格限制的应用场景，用来解决小规格步进电机在紧凑安装空间内的定位、承重与传动同轴度保持问题。从实际工程使用的角度看，这类支架的核心作用是为电机提供刚性安装基准，避免电机运行时因自身振动出现位移、偏斜，导致传动齿轮啮合间隙异常、同步带跳齿或者输出轴负载偏心的问题，尤其在Pololu系列小型步进电机的配套使用场景中，这类支架的安装精度直接影响整套小型运动机构的运行稳定性。

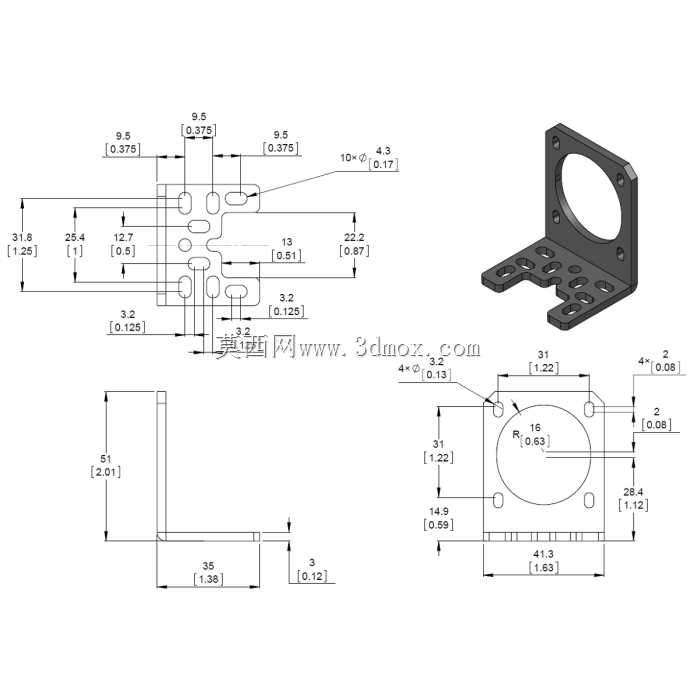

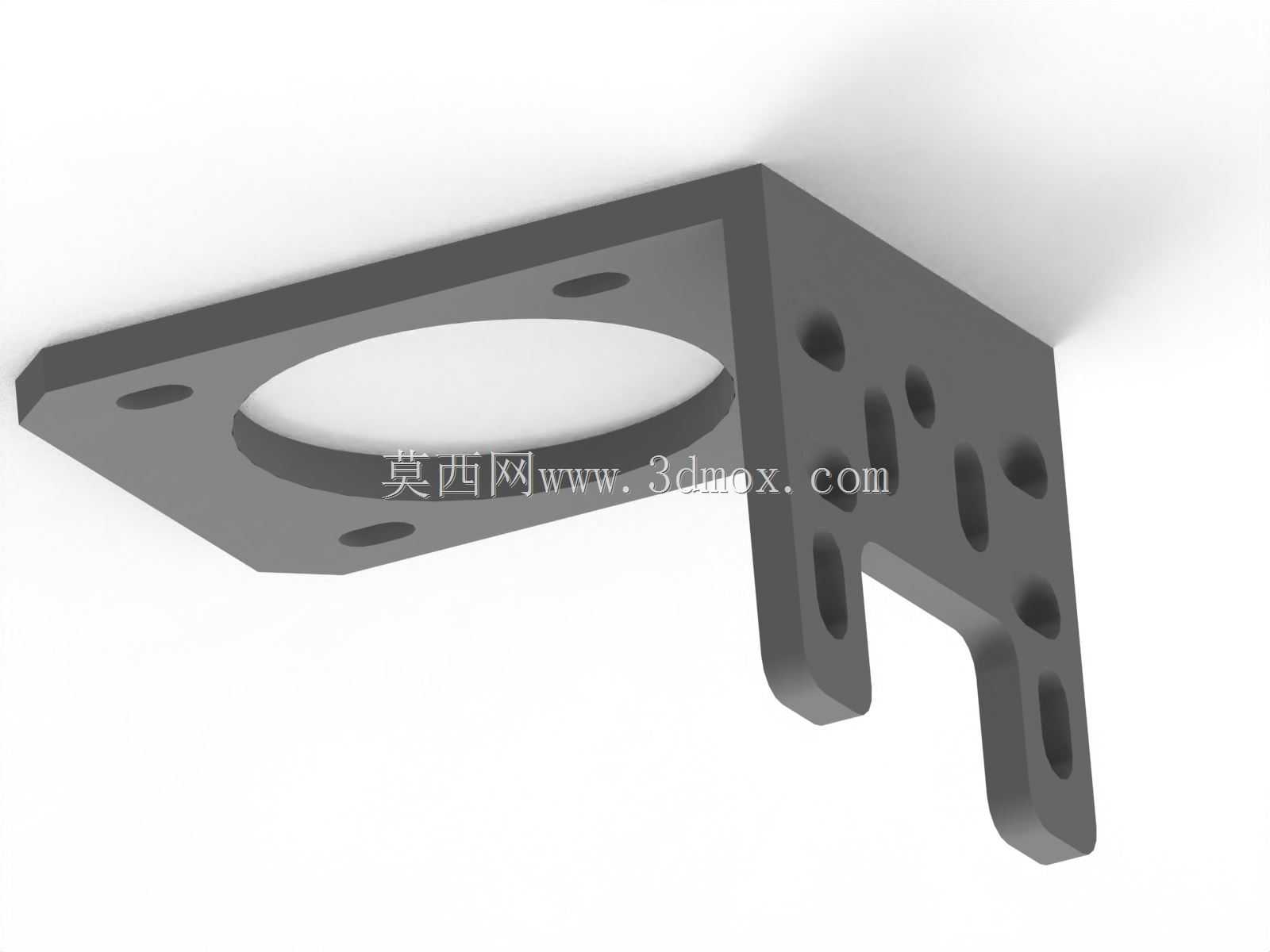

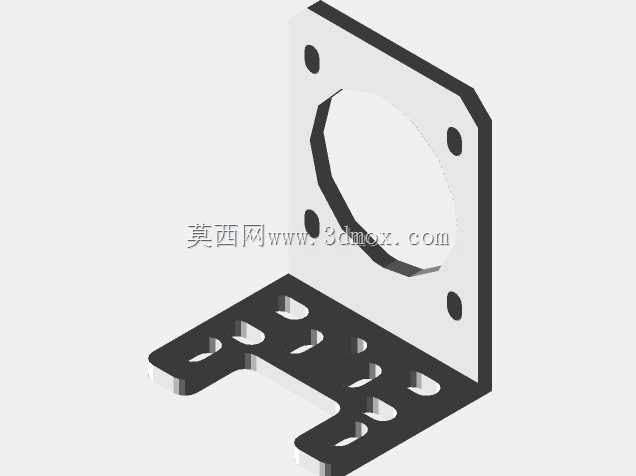

设计层面采用了单块板材冲压弯折的成型思路，没有额外的拼接焊缝或者紧固件组合结构，整体为一体化L型构型，两个互相垂直的安装面分别承担电机固定和机架连接的功能。其中用于承托电机的安装面开设了大尺寸中心过孔，孔径完全匹配对应型号步进电机的前端止口尺寸，安装时电机前端定位止口可以直接嵌入该孔内，不需要额外调整同轴度，就能保证电机输出轴与安装面的垂直度，降低装配时的调校工作量。该平面上同时开设了四个对称分布的小圆孔，位置与电机端盖的固定安装孔完全对应，可直接使用标准紧固件完成电机与支架的锁紧固定，孔位公差控制在合理的装配间隙范围内，既不会因为孔位偏差导致装配困难，也不会因为间隙过大造成电机安装后出现旷量。

垂直于电机安装面的侧边连接板，是支架与设备机架连接的承载面，板面上开设了多组不同规格的长圆孔与圆孔，这种孔位设计是为了适配不同安装场景的固定需求：长圆孔可以支持安装位置的微调，方便用户在装配时调整电机与传动部件的中心距，比如配套同步带传动时，可以通过调整支架位置张紧同步带，不需要额外设计张紧机构；不同位置的圆孔则可以适配不同的安装孔距要求，让同一款支架能够兼容多种小型机架的安装点位，提升零件的通用适配性。弯折处采用了合理的圆角过渡设计，既避免冲压弯折时出现应力集中导致板材开裂，也能消除锐边带来的装配安全隐患，同时保证两个安装面的垂直度公差满足使用要求，不会因为弯折回弹造成安装面倾斜。

从安装边界来看，这款支架的整体外形尺寸完全匹配对应Pololu步进电机的外轮廓尺寸，安装后不会超出电机本体的外廓范围，不会额外占用设备内部的横向与纵向空间，非常适合堆叠式安装或者空间局促的紧凑型设备内部使用。板材厚度经过选型验证，既能够承受电机运行时的静态自重与动态振动载荷，不会因为长期运行出现板面变形，也不会因为板材过厚造成整体重量过大、材料浪费的问题。冲压成型的工艺选择也让这款支架适合批量生产，成型后板面平整度好，不需要额外的机加工工序就能满足装配精度要求，生产成本与加工效率都优于铣削加工的一体式支架。

在实际选型使用时，需要注意确认支架的中心过孔尺寸与所用步进电机的止口直径匹配，侧边安装孔的位置要与机架上的预设点位对齐，若使用长圆孔进行位置调整，锁紧紧固件时需要保证支架底面与机架安装面完全贴合，避免出现倾斜导致电机轴偏斜。日常运行中，这类冲压支架的抗振性能足够应对小型步进电机的常规运行工况，不需要额外增加加强筋结构，只要按照规定的锁紧扭矩固定紧固件，就可以长期保持安装位置的稳定性，不会出现松动移位的问题。对于做小型运动装置开发的结构工程师来说，这类标准化的支架可以直接选用，不需要从零开始设计绘图、开模打样，能够有效缩短小型设备的开发周期，降低非标零件的加工成本。
