偏心轮式阀块传动结构三维设计

　　该偏心轮式阀块结构，核心依托偏心轮的回转偏移特性实现阀路的通断调节与行程控制，在流体控制管路系统中承担着动力转换与流量调控的关键作用，常见于中小通径的低压流体输送工况，比如化工助剂加注管路、小型气动控制系统回路、实验室流体分配装置中，可将转轴的连续回转运动转化为阀塞的往复直线位移，相比传统凸轮顶杆结构，该结构的接触应力分布更均匀，长期运行下的磨损量更小，适合需要频繁启闭调节的阀组应用场景。

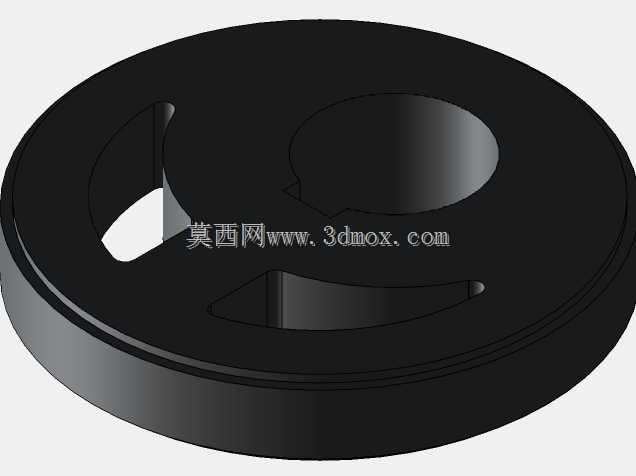

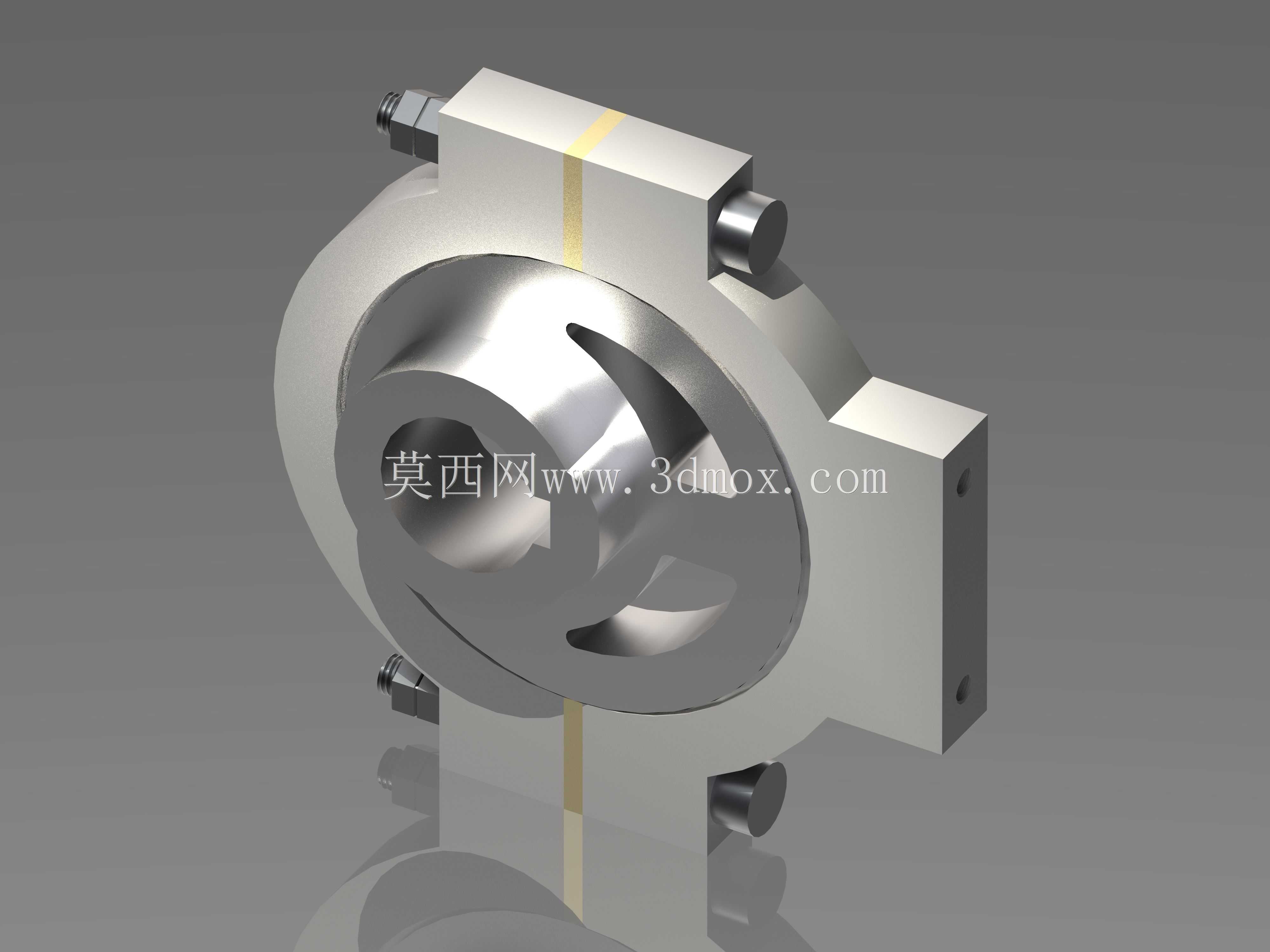

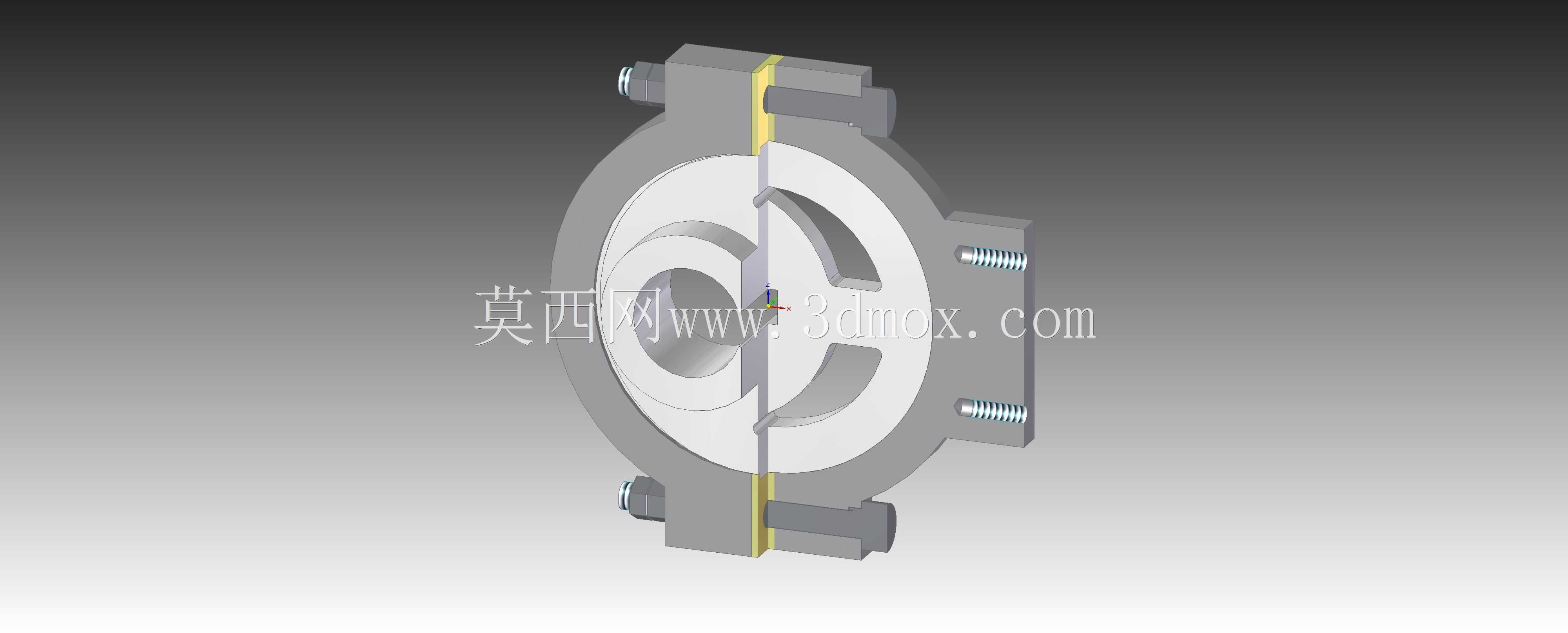

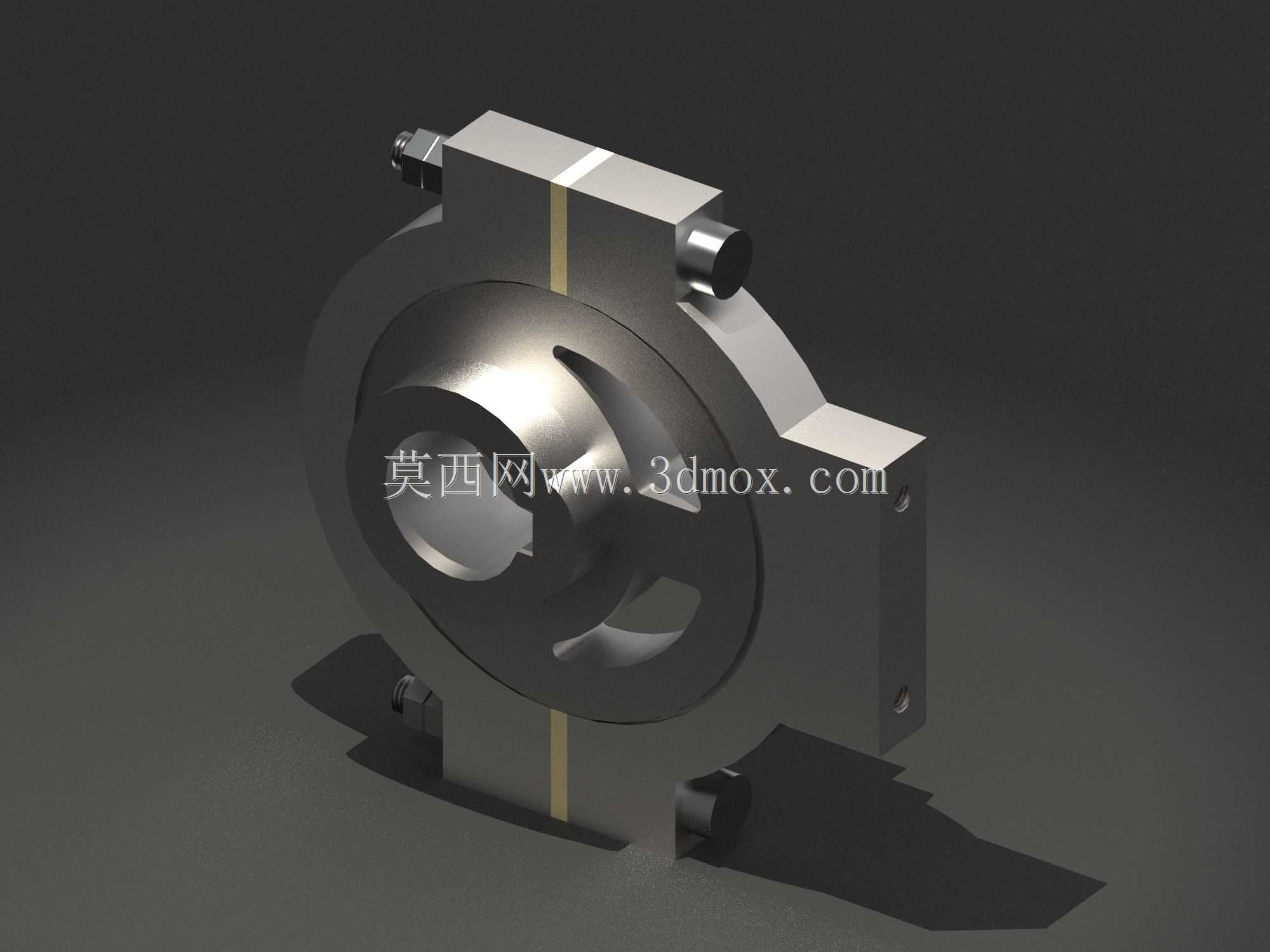

　　从结构设计逻辑来看，该阀块主体采用对称式方形安装基座搭配中心偏心轮腔的布局，安装基座的四个边角预留了沉头安装孔位，可直接通过内六角螺栓固定在阀组集成安装板上，安装面的平面度公差控制在0.02mm以内，保证装配后不会出现流体渗漏的问题；中心的偏心轮腔与偏心轮的配合间隙控制在0.03-0.05mm之间，既保证偏心轮回转时无卡滞，又能避免间隙过大导致的流体内泄。偏心轮本身采用圆盘式结构，中心轴孔与驱动转轴采用H7/k6的过渡配合，通过平键传递扭矩，偏心轮的偏心距根据阀塞的设计行程确定，该结构的偏心距设置为12mm，可带动阀塞实现24mm的直线往复行程，满足常规截止类阀块的行程需求。

　　偏心轮与阀塞接触的工作面做了淬硬处理，表面硬度达到HRC45-50，可承受长期往复接触带来的摩擦损耗，同时接触面设计有储油槽，可填充润滑脂降低运行摩擦系数，减少维护频次。阀块的侧向设置有两个定位销孔，装配时可通过圆柱销实现与相邻阀组模块的精准定位，保证多联阀块组装时的流道同轴度误差不超过0.03mm，避免流道错位带来的流体阻力增大问题。从安装边界来看，该阀块整体的外形轮廓尺寸控制在120mm×120mm×65mm范围内，安装孔的中心距为100mm×100mm，适配常规的标准阀组安装基板，不需要额外定制安装支架即可完成装配；驱动轴的伸出端直径为20mm，可直接连接手轮或者小型气动马达、伺服电机作为动力输入，适配手动控制与自动控制两种应用模式。

　　在实际工况应用中，该结构相比传统的螺纹调节式阀块，调节响应速度更快，可通过控制转轴的回转角度精准实现流量的线性调节，当偏心轮的偏心中心与阀塞轴线重合时，阀塞处于完全关闭状态，当偏心轮随转轴回转180度时，阀塞处于最大开启位置，中间角度区间可实现流量的无级调节，适合需要对流体流量做连续比例控制的应用场景。结构设计时充分考虑了加工工艺性，阀块主体的外形可通过立式加工中心一次装夹完成所有平面与孔位的加工，偏心轮可采用数控车床车削外圆与轴孔后，再通过线切割加工键槽，所有加工工序无需特殊定制工装，普通机械加工车间即可完成生产制造，加工成本相对较低。同时该结构的易损件仅为偏心轮与阀塞接触的耐磨垫片，后期维护时仅需拆开侧端盖即可更换耐磨垫片，不需要将整个阀块从管路上拆下，大幅降低了现场维护的工作量与停机时间。在流道设计上，阀块的进出流道采用圆弧过渡结构，避免直角流道带来的流体湍流与压力损失，流道内壁做了抛光处理，表面粗糙度达到Ra1.6，可减少流体中的杂质在流道内的残留，适合输送带有微小固体颗粒的流体介质，不会轻易出现流道堵塞的问题。
