偏心轮短距往复运动转换机构结构

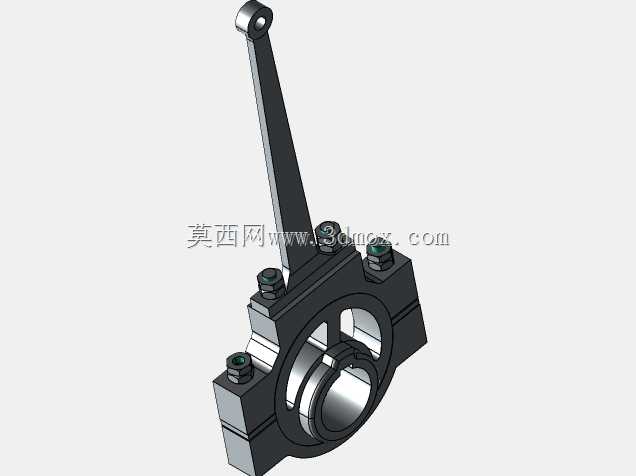

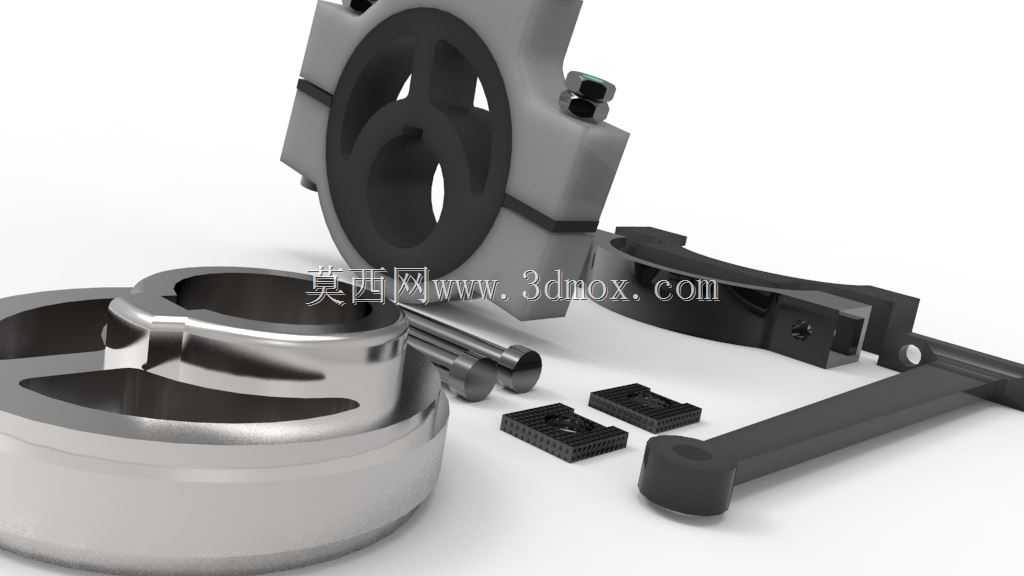

这套偏心轮传动结构，核心是实现旋转运动到短距离直线往复运动的转换，在蒸汽阀驱动、小型泵柱塞往复、振动筛激振这类需要小行程高频往复动作的工况里十分常见。从结构组成来看，整套机构包含偏心轮主体、配套滑动轴承座、传动连杆、连接阀块、安装基座几个核心部分，偏心轮的偏心距直接决定了往复行程的大小，设计时需要先确认执行端需要的往复位移量，反推偏心距参数，避免行程不足或者超程损坏密封件。

实际应用中，这类结构常被集成在小型蒸汽截止阀的驱动端，通过轴端输入旋转动力，带动偏心轮转动，偏心轮外圆与滑动衬套配合，将旋转动作转化为连杆的直线推拉动作，直接驱动阀瓣做启闭往复，相比齿轮齿条传动，这套结构的零件数量更少，传动过程无背隙，适合小行程、低负载的高频动作场景。在小型计量泵的柱塞驱动场景下，偏心轮的轮廓可以根据流量需求做修正，不是标准正圆轮廓，能实现柱塞的变速往复，匹配介质吸入、排出的流速要求，降低流体冲击。振动筛的激振端使用这类结构时，会在偏心轮上增加配重块，调整激振力的大小和方向，适配不同筛分物料的振幅需求。

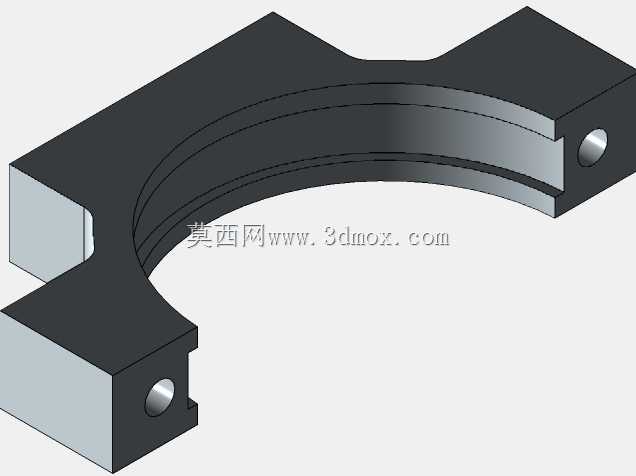

从设计思路上看，偏心轮与安装座的配合面需要预留足够的润滑槽，因为连续转动过程中，偏心轮外圆与衬套的接触应力持续存在，没有合理的润滑结构会快速磨损，导致传动间隙变大，往复动作精度下降。连杆与偏心轮、阀块的连接端都采用了铰接结构，铰接处的销轴需要做淬火处理，表面硬度达到HRC45以上，避免反复铰接转动出现销轴磨损松旷。安装基座的定位孔需要与动力输出轴保持严格的同轴度，同轴度公差控制在0.02mm以内，否则偏心轮转动时会出现卡滞，额外增加动力损耗，严重时会导致连杆弯曲变形。

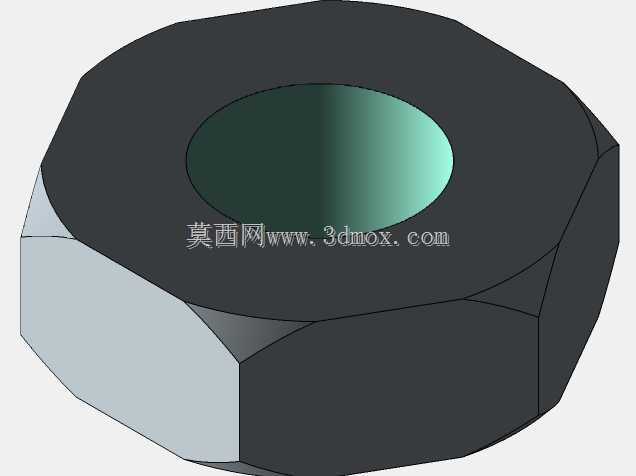

安装边界方面，整套结构的安装基面需要保证平面度不低于0.05mm，基座的固定螺栓孔采用对称分布设计，安装时需要对角均匀拧紧螺栓，避免基座受力不均导致偏心轮转动轴线偏移。偏心轮的轴向定位采用轴端挡圈加锁紧螺钉的结构，轴向窜动量控制在0.1mm以内，防止转动过程中偏心轮轴向移位，导致连杆受力偏载。与阀块连接的连杆端部设计有可调螺纹结构，可以在安装时微调往复行程的初始位置，保证阀瓣的启闭位置准确，不会出现关闭不严或者开度过大的问题。需要注意的是，这类结构只能实现旋转到往复运动的单向转换，因为滑动摩擦的阻力限制，无法通过往复端输入动力反向驱动轴旋转，设计选型时需要明确动力传递方向，避免用错场景。在日常维护层面，铰接点和偏心轮配合面需要定期补充润滑脂，检查销轴的磨损量，当配合间隙超过0.2mm时需要及时更换衬套或者销轴，避免传动间隙过大导致的冲击振动，影响整套机构的使用寿命。
