平行轴传动用爪形弹性联轴器结构

在各类中小型机械设备的传动链路里，两平行轴之间的动力传递始终是结构设计环节的常见需求，这类应用场景往往不需要传递超大扭矩，但对传动过程中的缓冲吸振、安装对中容错能力有明确要求，爪形联轴器正是适配这类工况的典型传动连接件。从实际应用场景来看，这类联轴器广泛出现在轻工输送设备、小型风机水泵、精密机床进给机构、自动化生产线的动力传输端，这类场景的共性是动力源多为中小功率伺服电机或普通异步电机，输出端连接负载轴，两轴安装时很难做到绝对的同轴对中，运行过程中也容易出现小幅的径向、角向偏移，同时负载端可能存在小幅的冲击载荷，这就要求连接件不能是刚性硬连接，否则很容易造成轴端磨损、轴承损坏甚至电机输出轴断裂的问题。

从产品功能特性来看，这款爪形联轴器的核心作用是实现两平行轴之间的扭矩传递，同时依靠爪形结构之间预留的间隙以及配套弹性垫的形变，补偿两轴安装过程中产生的径向、角向以及轴向偏移，吸收传动过程中的冲击振动，降低传动噪音，避免刚性连接带来的应力集中问题。和传统的凸缘刚性联轴器相比，爪形联轴器不需要安装时做到极高的对中精度，能大幅降低现场安装调试的难度，同时弹性元件的存在能有效过滤动力端输出的扭矩脉动，保护后端的精密负载部件，比如在自动化生产线的输送辊道传动中，使用这类联轴器可以避免辊道卡滞时瞬间的冲击扭矩直接作用在电机输出轴上，降低电机过载损坏的概率。

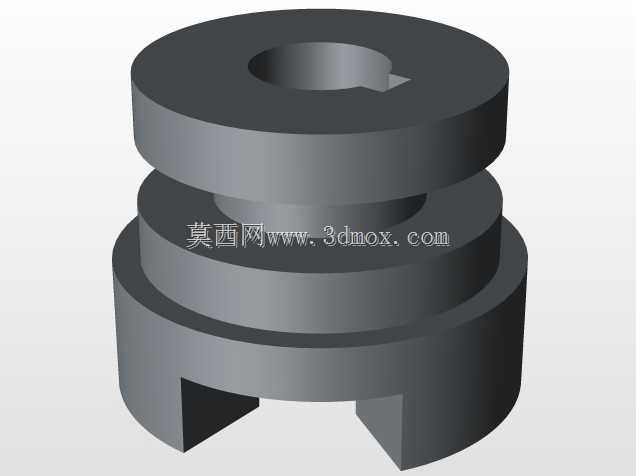

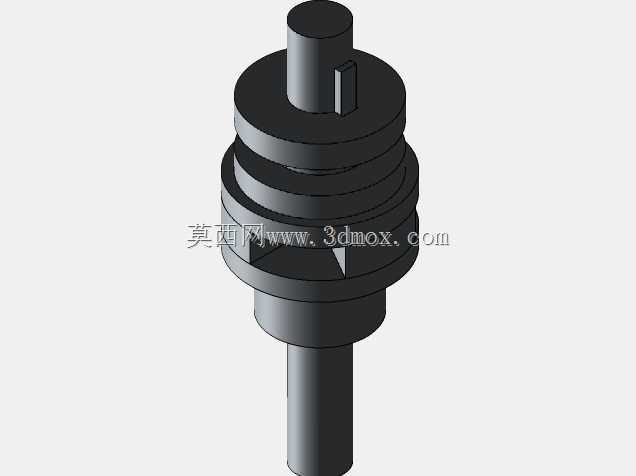

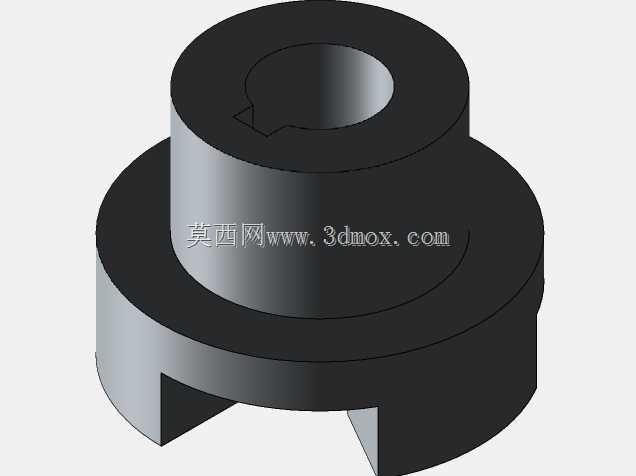

从设计思路来看，这款联轴器采用对称分布的爪形啮合结构，两端的轴毂分别与主动轴、从动轴通过键连接实现周向固定，轴毂上加工有均匀分布的凸爪，两个轴毂的凸爪交错布置，中间夹装弹性缓冲垫，凸爪的侧面与弹性垫接触，动力从主动轴端的轴毂传入，通过凸爪挤压弹性垫，再将扭矩传递到从动端的轴毂，最终实现动力输出。这种结构设计的优势在于零件数量少，整体结构紧凑，不需要额外的复杂紧固件，拆装维护十分方便，当弹性垫出现磨损老化时，只需要将两端轴毂沿轴向拉开一定距离，就可以快速更换中间的弹性元件，不需要完全拆卸两端的轴与设备连接结构，大幅降低后期维护的工作量。在凸爪的型面设计上，采用了圆弧过渡的曲面结构，避免直角位置的应力集中，提升凸爪的抗疲劳强度，即使在频繁正反转的工况下，也不容易出现凸爪断裂的问题。轴毂的内孔加工有标准键槽，适配常用的平键连接方式，同时轴端设置有紧定螺钉孔，可以在轴插入后通过紧定螺钉实现轴向定位，防止联轴器运行过程中出现轴向窜动。

从外形尺寸与安装边界来看，这款联轴器的整体径向尺寸紧凑，不会占用过大的安装空间，适合安装在设备内部空间局促的传动位置；轴向长度根据适配轴径的不同有对应的尺寸规格，安装时只需要保证两端轴插入轴毂的深度达到设计要求，预留出弹性垫的压缩间隙即可，不需要额外调整其他结构参数。安装过程中需要注意，两轴的径向偏移量不能超过设计允许的补偿范围，否则会导致弹性垫偏磨过快，降低联轴器的使用寿命；同时轴向预留间隙要控制在合理范围，间隙过大会导致传动过程中出现冲击，间隙过小则会导致弹性垫被过度挤压，提前出现老化失效。在选型匹配时，需要根据传递的额定扭矩、最高工作转速、适配轴径三个核心参数来确定对应的规格，确保联轴器的额定扭矩大于实际传递的最大扭矩，最高允许转速高于设备的实际工作转速，轴孔尺寸与两端连接轴的直径匹配，避免出现选型不当导致的传动故障。

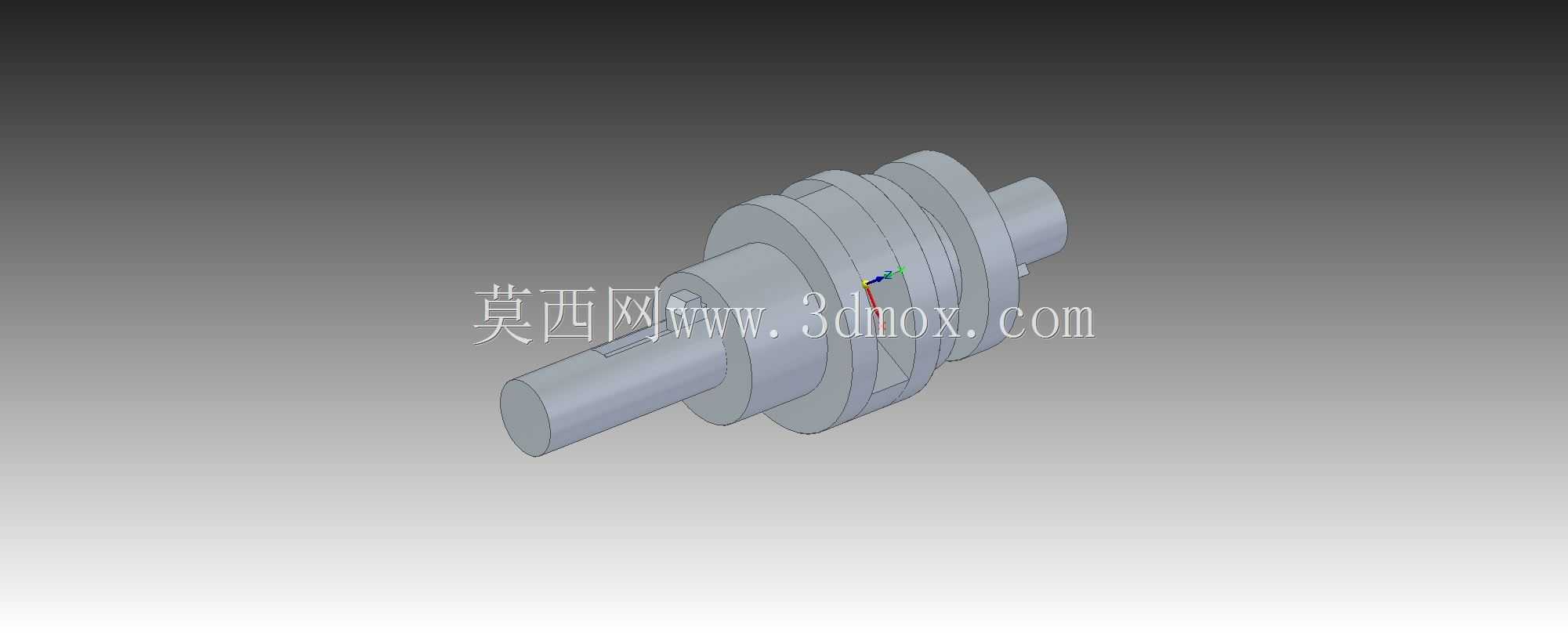

在实际建模过程中，这款联轴器的结构特征清晰，主要包含轴毂主体、凸爪结构、键槽、紧定螺钉孔几个核心特征，建模时可以先通过旋转特征生成轴毂的基础回转体，再通过拉伸特征生成单个凸爪，通过圆周阵列得到均匀分布的所有凸爪结构，之后通过拉伸切除生成键槽与紧定螺钉孔，最后对所有锐边进行倒角处理，避免装配时割伤操作人员，同时减少热处理过程中的应力集中问题。整个模型的结构完全符合实际加工工艺要求，所有尺寸都可以直接映射到生产加工图纸，不需要额外做结构调整，能够直接用于装配模拟、干涉检查以及工程图导出，为后续的生产制造、装配调试提供准确的三维数据支撑。
