44齿塑料链轮传动结构设计

　　这款44齿塑料链轮在轻工输送、小型自动化传动线体里的适配场景非常广，尤其是对传动噪音控制有要求、负载等级属于中低区间的工位，相比金属链轮能大幅降低运行时的啮合冲击噪音，同时自身重量更轻，对支撑轴的径向载荷要求更低，很多食品包装线、小型物料输送台、办公自动化设备的传动段都会选用这类塑料材质的链轮做动力传递部件。从实际使用的功能特性来看，这款链轮采用等节距齿形设计，44齿的齿数配置在传动比匹配上属于中速比从动轮常用规格，啮合过程中齿与链条的接触弧长更长，单齿承受的接触应力更小，能有效延长链条和链轮自身的使用寿命，塑料材质本身具备一定的自润滑特性，在无额外润滑的工况下也能维持较长时间的稳定运行，不会像金属链轮那样在缺油状态下快速出现齿面磨损、咬合卡滞的问题。

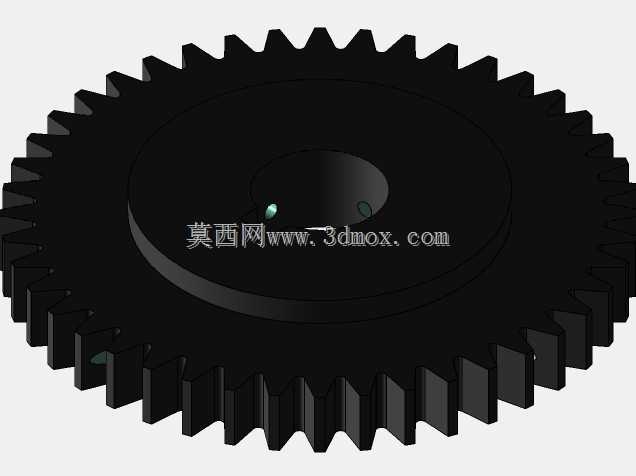

　　设计这款链轮的时候，首先要匹配对应规格链条的节距、滚子直径参数，齿廓曲线采用标准三圆弧一直线齿形，保证链条滚子进入和退出啮合时不会出现卡滞、跳齿的问题，齿顶部分做了小角度倒角处理，避免装配时链条剐蹭齿顶边缘产生毛刺，同时也能降低啮合初始阶段的冲击。中心安装孔的位置做了同轴度公差约束，孔壁预留了紧定螺钉的安装位，方便和传动轴做周向固定，不需要额外加工键槽就能传递额定扭矩，对于小型设备的装配来说能减少轴类零件的加工工序，降低整体制造成本。

　　链轮的轮体部分采用辐板式结构，在保证整体结构刚性的前提下尽可能去除多余材料，既控制了零件自身重量，也减少了注塑成型时的材料收缩变形，轮盘端面做了平面度公差要求，保证运转时不会出现端面跳动过大导致的链条脱轨问题。从安装边界尺寸来看，这款链轮的齿顶圆直径按照44齿对应节距计算得出，安装时需要保证中心孔与传动轴的配合间隙在合理范围内，轴向定位要预留1-2mm的窜动间隙，避免热胀冷缩导致轮体卡滞，相邻传动链轮的中心距要控制在合理区间，保证链条的张紧度合适，过松容易出现跳齿，过紧则会加剧齿面和链条的磨损。

　　实际选型应用时，要注意这款塑料链轮的适用温度范围，避免在高温环境下使用导致材料强度下降，同时传动负载不能超过材料的许用接触应力和弯曲应力，在有腐蚀性介质的工况下，塑料材质的耐腐蚀性相比普通碳钢链轮有明显优势，不需要额外做表面防腐处理就能长期稳定运行。在三维建模过程中，齿形的参数化绘制是核心环节，需要先根据链条参数计算出每个齿的定位角度，通过阵列命令完成全部44个齿的特征生成，同时要对齿根位置做圆角过渡处理，避免应力集中导致轮齿断裂，中心孔的特征要和后续装配的轴径做配合公差校验，保证装配时的互换性，轮体的拔模角度要符合注塑成型的工艺要求，避免开模时出现零件拉伤的问题。
