半开式离心泵叶轮三维结构设计

在流体输送类设备的核心部件设计中，半开式叶轮的结构合理性直接决定整机的运行效率与介质通过性，这类叶轮常见于输送含少量固体颗粒、纤维杂质的流体工况，相比闭式叶轮，它取消了前盖板结构，仅保留后盖板与扭曲叶片，流道开放度更高，不易发生流道堵塞，在污水处理、浆料输送、化工流程泵、中低比转速离心泵中应用广泛。

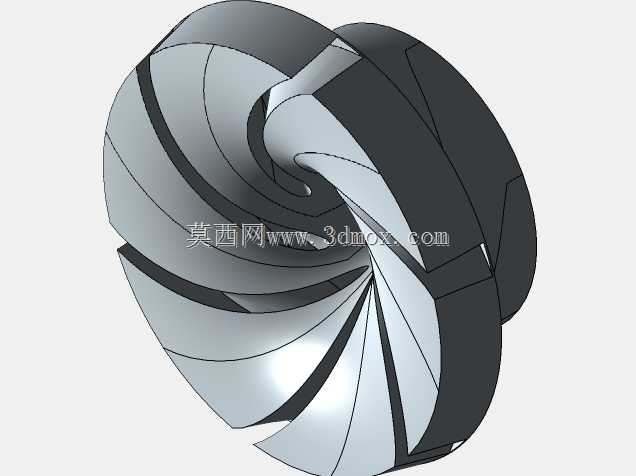

从结构设计逻辑来看，这款叶轮的叶片采用空间扭曲型面设计，建模过程中需要先完成轴面流道的投影绘制，确定叶轮进口直径、出口宽度、叶片进出口安放角等核心水力参数，再通过保角变换法完成叶片型面的空间放样，每个叶片的型线都需要兼顾流体在流道内的流动状态，减少流体在叶片进口处的冲击损失，同时控制叶片出口处的滑移系数，保证叶轮的扬程输出符合设计要求。叶片与后盖板采用一体化连接结构，后盖板中心位置设置轮毂安装位，轮毂内孔与泵轴通过键连接传递扭矩，安装时需要保证叶轮端面与泵轴轴线的垂直度，避免运行过程中出现偏磨、振动超差的问题。

实际选型应用中，这类半开式叶轮的安装边界需要匹配泵腔的内部尺寸，叶轮出口外径需要与泵体的蜗壳基圆直径保持合理的间隙值，间隙过大会导致容积效率下降，间隙过小则容易在运行过程中出现叶轮与泵体的刮擦，尤其是输送含颗粒介质时，磨损会进一步放大间隙偏差带来的效率损失。叶轮进口端的密封间隙需要匹配泵体的密封环结构，半开式叶轮由于没有前盖板，通常会在后盖板靠近进口的位置设置密封配合面，与泵体上的可更换密封环形成小间隙密封，减少高压流体从叶轮出口回流至进口的内泄漏损失。

从功能特性上看，这款叶轮的叶片数量经过水力优化，既保证了流道对流体的约束能力，避免叶片过少导致的流道内流体脱流，也不会因为叶片过多造成流道过流面积减小，提升含杂质介质的通过能力。叶片的厚度从进口到出口采用渐变设计，进口端叶片厚度较薄，减少流体进口冲击，出口端厚度适当增加，保证叶片的结构强度，能够承受高速旋转时的离心力与流体交变载荷，避免长期运行出现叶片变形、断裂的问题。后盖板上通常会根据设计需求设置平衡孔，平衡叶轮前后的压力差，降低泵轴端的轴向力，减少轴承部件的轴向载荷，提升轴承的使用寿命。

建模过程中需要重点关注叶片型面的光滑连续性，避免出现局部凸起、凹陷或者曲率突变的情况，否则会造成流道内的局部涡流，增加水力损失，甚至在局部位置出现气蚀，长期运行会侵蚀叶片表面，破坏叶轮的动平衡。完成三维建模后还需要对叶轮进行动平衡校验的结构预留，通常在后盖板的外圆位置预留去重区域，方便动平衡试验时去除多余重量，保证叶轮在额定转速下运行时的振动值符合规范要求。安装时叶轮的轴向定位需要通过轴肩与锁紧螺母实现，锁紧螺母的旋向需要与泵轴的旋转方向相反，避免运行过程中螺母松动导致叶轮轴向窜动，碰擦泵体或者密封部件。

在不同的工况应用中，这类半开式叶轮可以根据输送介质的特性调整叶片出口宽度与进口安放角，输送高浓度、大颗粒介质时可以适当加大叶片出口宽度，提升过流能力；输送清水类低粘度介质时，可以优化叶片型线的扭曲度，提升水力效率。相比全开式叶轮，半开式叶轮的结构刚度更好，运行时叶片形变更小，效率更高；相比闭式叶轮，它的制造成本更低，流道不易堵塞，维护清理更加方便，在中小功率的流程泵、排污泵、渣浆泵中是非常常用的叶轮结构形式。
