六叶片封闭式径向叶轮结构设计

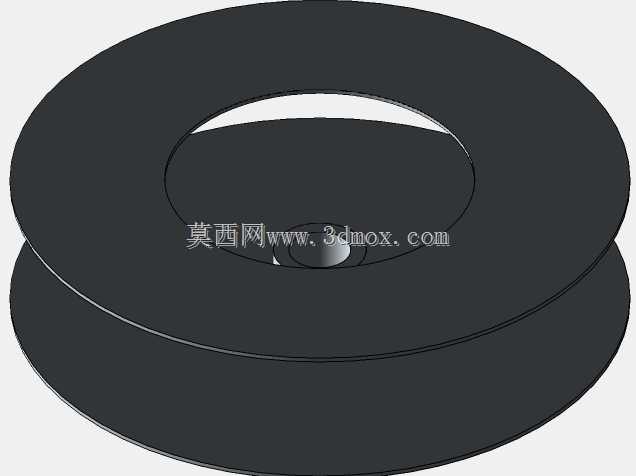

　　在流体输送类设备的核心部件选型与结构设计中，径向叶轮的结构合理性直接决定整机的运行效率与工况适配性，这款六叶片封闭式径向叶轮，主要适配中低比转速的离心泵、清水泵以及部分小流量工况的化工流程泵，在市政供水、小型暖通循环、工业冷却循环、农田低压灌溉等场景中都有广泛应用。不同于开式或半开式叶轮的结构，这款封闭式叶轮带有前后完整的盖板结构，叶片被完全包覆在前后盖板之间，在输送清水或低粘度、无大颗粒杂质的清洁流体时，能有效减少流体在叶片端部的泄漏回流，容积效率相比同参数开式叶轮可提升8%到12%，运行时的流体脉动也更小，能降低泵组运行时的振动与噪声水平。

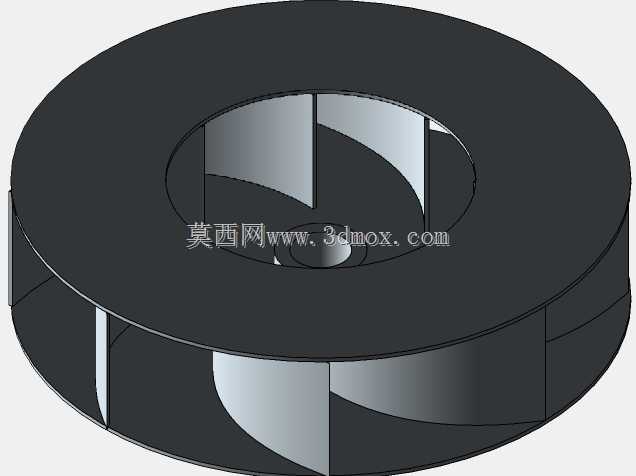

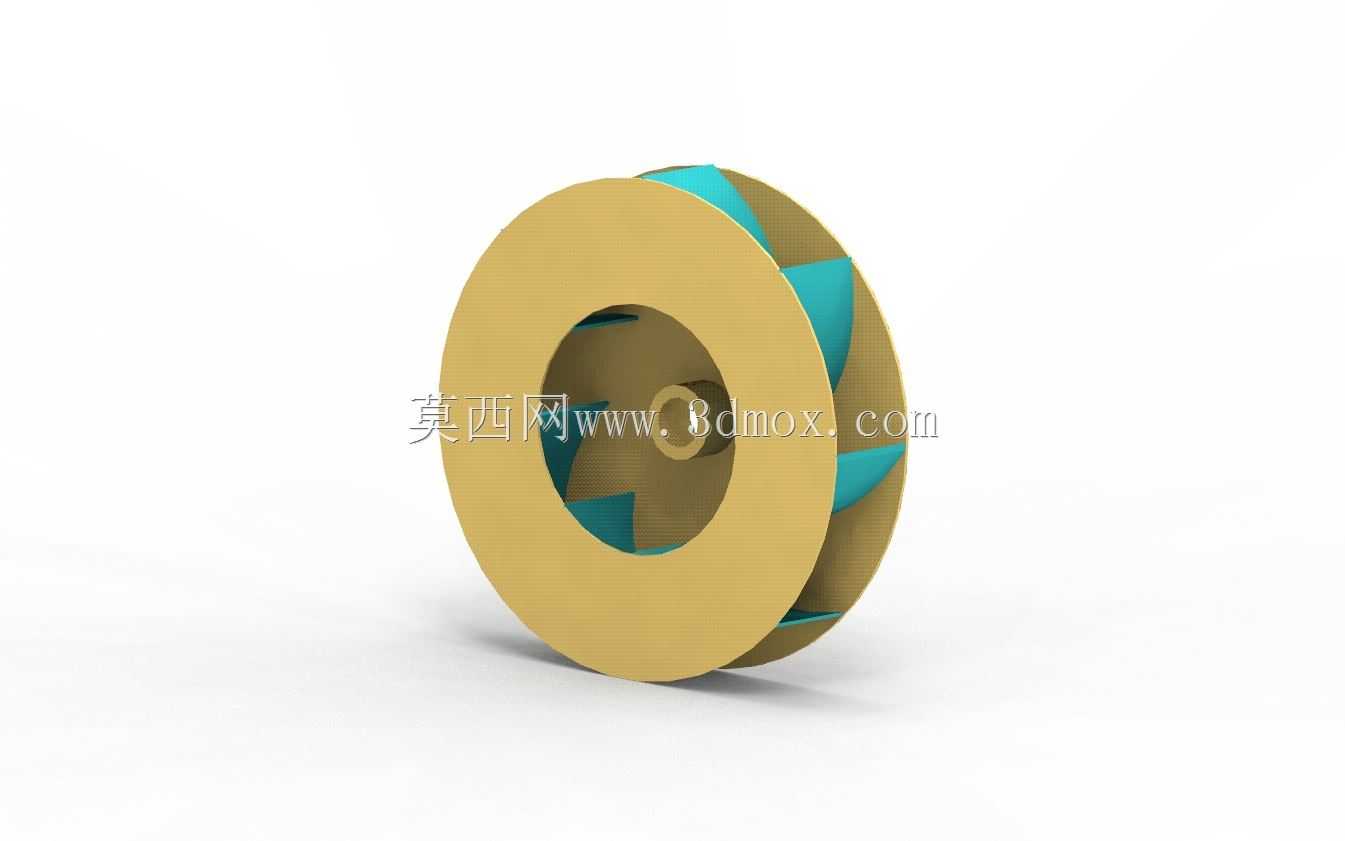

　　从设计思路来看，这款叶轮采用六片后弯式径向叶片布局，叶片出口安装角经过流道仿真优化，在保证额定扬程输出的前提下，有效降低流体在叶轮流道内的扩散损失，叶片与前后盖板的连接处做了平滑过渡的圆角处理，避免应力集中，同时减少流体在转角处的涡流损耗。叶轮的整体外形为圆盘式结构，中心位置设置有与泵轴配合的轴孔，轴孔周边设计有用于传递扭矩的键槽结构，安装时可通过键连接实现与泵轴的周向固定，配合轴端的锁紧螺母即可完成叶轮在泵腔内部的轴向定位。

　　安装边界方面，叶轮的前盖板外径与泵体的密封环间隙需控制在0.2mm到0.5mm之间，间隙过大会导致回流损失加剧，间隙过小则可能在泵轴运行跳动时出现刮擦磨损；叶轮后盖板侧可根据需求设置平衡孔，平衡部分轴向力，降低轴承组件的轴向载荷，延长轴承的使用寿命。在实际工况适配中，这款叶轮的流道宽度经过匹配设计，适合输送温度不超过80摄氏度的清水或物理化学性质与水相近的介质，单级配置下额定扬程可覆盖20米到50米区间，额定流量适配每小时10立方米到50立方米的泵型，在选型替换时，除了核对叶轮的外径尺寸、轴孔直径、键槽宽度这些核心安装尺寸，还需要核对叶片的出口宽度与流道走向，避免替换后出现泵性能曲线偏移，达不到工况要求的流量扬程参数。

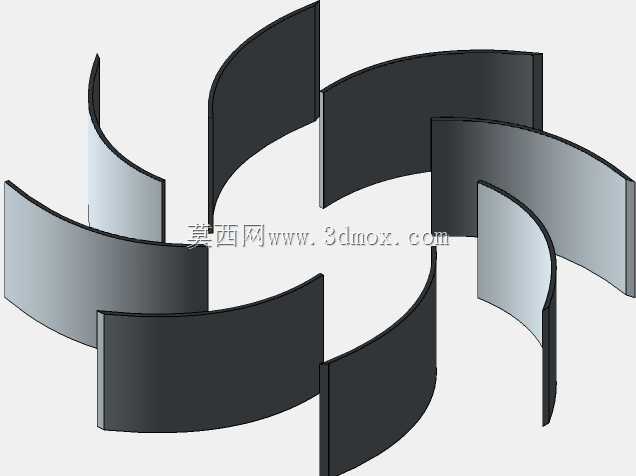

　　从结构建模的细节来看，这款叶轮的叶片型线采用等厚圆弧设计，加工工艺性更好，无论是采用铸造工艺批量生产，还是采用五轴铣削进行单件定制，都能较好地保证叶片型面的一致性，前后盖板的厚度经过强度校核，在额定转速1450转每分钟到2900转每分钟的运行区间内，可承受流体压力与离心力的复合载荷，不会出现结构变形。在泵组装配过程中，叶轮安装完成后需要校核叶轮出口与泵体压水室的对中精度，对中偏差过大时会导致流体在压水室内的流动紊乱，不仅会降低泵的运行效率，还可能出现周期性的压力脉动，引发泵组管路振动。这款封闭式径向叶轮的结构设计，兼顾了运行效率、结构强度与加工工艺性，在常规清水输送类泵型中具备较好的通用适配性，建模过程中完整还原了叶片的曲面造型、轴孔与键槽的配合结构、前后盖板的过渡细节，可直接用于泵型的结构性能仿真、旧件替换测绘参考，也可作为教学场景中离心泵结构讲解的具象化模型，帮助设计人员快速理解径向叶轮的结构组成与工作原理。
