5马力铸铁卧式离心泵工业流体输送结构

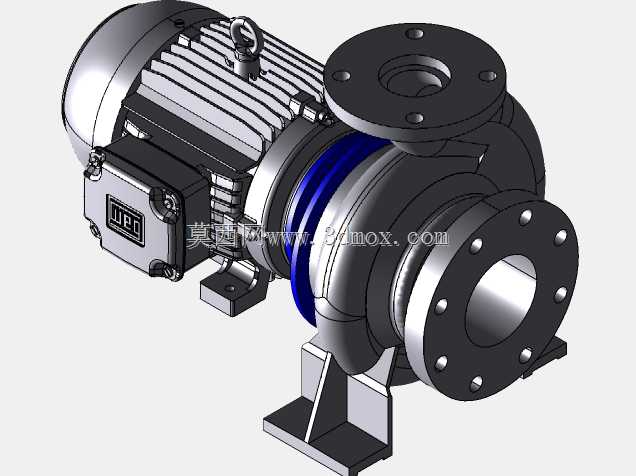

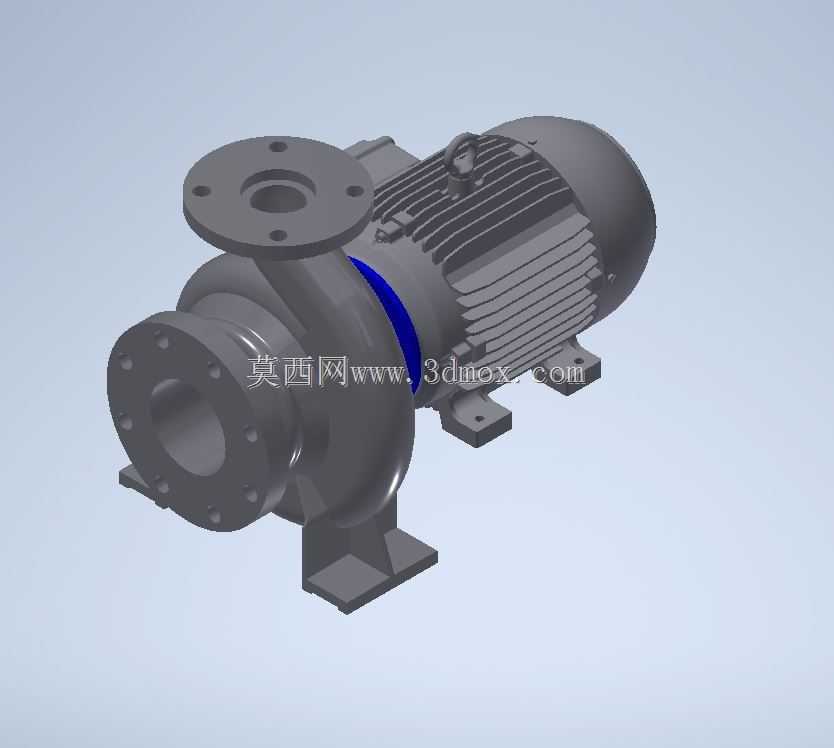

这款卧式直联离心泵的三维结构，完全围绕工业现场流体输送的实际工况搭建，从安装底座到进出口法兰的每一处尺寸，都匹配常规工业管路的接驳标准，没有做多余的装饰性结构，所有特征都服务于安装、运维与性能输出。日常在中小型工业循环水系统、暖通空调冷却水回路、轻型化工介质输送、小型给排水站点里，这类泵是出镜率极高的通用流体设备，不需要复杂的配套基座，直接通过底部两个一体铸造成型的安装脚固定在混凝土基础或者型钢支架上就能投用，对安装空间的要求非常友好。

泵体采用铸铁材质一体铸造成型，进出口均采用法兰连接结构，进口通径为6.88英寸，大口径的流道设计能有效降低介质进入叶轮时的沿程阻力，减少气蚀发生的概率，出口法兰与进口法兰呈垂直布置，符合常规管路的走向排布习惯，法兰上的螺栓孔位置、孔径都严格遵循对应压力等级的法兰标准，现场配管时不需要额外加工转接件，直接对接同规格管路法兰即可完成密封连接。泵体过流腔的流道做了顺滑过渡处理，三维建模时特意还原了铸造工艺需要的拔模斜度与壁厚均匀性，避免实际生产时出现铸件壁厚差过大、局部应力集中的问题，泵脚与泵体的连接位置做了加强筋过渡，能承受电机运行时的振动载荷，长期运行不会出现泵脚断裂的问题。

驱动端采用全封闭风扇冷却式（TEFC）电机，额定功率5马力，电机外壳的散热筋结构完全还原真实产品的排布密度与尺寸，散热筋沿电机轴向均匀布置，能在电机运行时通过尾部自带的风扇带动空气流经筋片间隙，带走绕组产生的热量，全封闭的外壳结构可以阻挡现场的粉尘、飞溅水滴进入电机内部，适合在普通工业厂房、户外有遮蔽的站点使用，不需要额外加装防护外罩。电机与泵体采用直联结构，没有额外的联轴器传动环节，既缩短了整机的轴向安装尺寸，也减少了传动环节的功率损耗，同时降低了联轴器对中校准的运维工作量，只要安装时保证底座水平，泵轴与电机轴的同轴度就能靠加工精度保证，后期运维只需要定期检查机械密封的磨损情况即可。

建模时对安装边界的尺寸做了精准还原：整机的轴向总长度、进出口法兰的中心高度、安装脚的螺栓孔间距都严格匹配实物参数，现场做安装基础设计时，可以直接提取模型里的安装孔位坐标来预留地脚螺栓位置，不需要反复核对二维图纸的尺寸链。泵体与电机连接的位置设置了密封腔结构，模型里还原了机械密封的安装位尺寸，设计选型时可以直接根据输送介质的特性，匹配对应材质的密封件，比如输送清水用丁腈橡胶密封，输送弱腐蚀性介质用氟橡胶密封，不需要对泵体结构做二次修改。

从结构设计的逻辑来看，这款泵走的是高通用性、低运维成本的路线，没有采用复杂的多级叶轮结构，单级叶轮的设计足够应对常规10-30米扬程的输送需求，叶轮与泵轴的连接采用键传动+锁紧螺母固定的方式，拆卸时只需要拆开泵体端盖就能取出叶轮做清理或者更换，不需要整体拆解电机，日常运维的拆装步骤非常简便。整机的重量分布经过优化，重心落在两个安装脚的中心连线附近，固定后运行时的振动幅度很小，不需要额外加装减震阻尼件就能满足运行噪音要求。

在三维建模的细节处理上，所有的铸造圆角、加工面余量、螺栓头的避让空间都做了还原，没有出现特征干涉的问题：比如电机接线盒的位置避开了出口法兰的操作空间，接电源线时不会被管路挡住；泵体顶部的排气螺塞位置、底部的泄放螺塞位置都做了预留，现场调试时可以方便地排净泵腔内的空气，检修时可以排空腔体内残留的介质，不会出现积液残留腐蚀泵腔的问题。这类模型在做管路系统整体布局设计时，可以直接导入装配体中做干涉检查，提前发现管路与泵体、电机与周边设备的碰撞问题，减少现场安装时的整改工作量。
