承载轮组装配结构三维设计

在工业输送、移动工装、小型行走机构的设计场景中，承载轮作为直接接触支撑面、传递载荷同时实现滚动位移的核心部件，其结构合理性直接决定整套行走或输送机构的运行稳定性与负载寿命。本次设计的承载轮结构，针对中等载荷工况下的轮组使用需求，从载荷传递路径、安装适配性、运行可靠性多个维度完成结构搭建，可直接适配多数中小型移动设备、输送线从动轮组的选型改造需求。

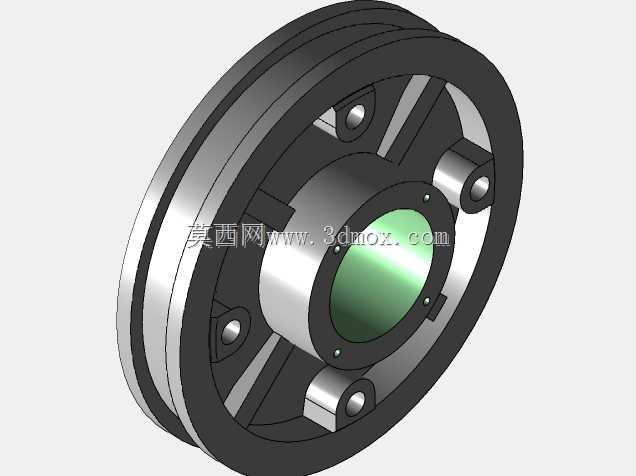

从结构功能逻辑来看，该轮组采用分体式装配设计，外层轮缘采用大宽度接触型面设计，接触宽度经过载荷比压核算，确保在常规硬质地面、金属导轨面接触时，单位面积压力处于材料许用比压范围内，避免长期运行出现轮面压溃、异常磨损问题。轮缘内侧设置双道限位凸缘，可适配单导轨导向场景，防止运行过程中出现轮体脱轨、偏移问题，无需额外加装侧向导向轮即可满足直线行走的导向需求。轮体中部的轮毂部分采用阶梯孔设计，中心安装孔可适配标准规格的传动轴，孔壁预留的紧固件安装位可实现轮体与轴的周向固定，传递额定扭矩的同时避免轮体与轴出现相对转动。轮毂与轮缘之间采用辐条式支撑结构，三根均匀分布的支撑辐条在保证整体结构刚度的前提下，大幅降低轮体自身重量，减少转动惯量，降低驱动端的动力损耗，辐条与轮缘、轮毂的连接位置均设置圆弧过渡结构，消除应力集中点，避免交变载荷作用下出现连接位置疲劳断裂问题。

在安装边界设计上，该轮组的轴向总尺寸、径向安装尺寸均参考通用脚轮、输送线从动轮的安装规范设计，中心安装孔的孔径、孔深符合常规传动轴的配合公差要求，可直接替换同规格的标准承载轮，无需对原有设备的安装支架、传动轴进行改造。轮体上预留的紧固件安装孔位采用均匀圆周分布设计，安装时无需调整角度对位，可快速完成装配作业，降低现场安装的调整难度。轮体内部预留的轴承安装位，可适配标准深沟球轴承，将轮体与固定轴之间的滑动摩擦转化为滚动摩擦，大幅降低运行阻力，同时轴承位的密封结构设计可阻挡外界粉尘、碎屑进入轴承滚道，延长轴承的维护周期与使用寿命。

从实际应用场景出发，该承载轮结构可适配多种工况：在轻型输送线中可作为从动辊轮使用，支撑输送皮带或工装托盘完成物料输送；在小型移动工装、AGV小车的行走机构中，可作为从动承载轮使用，承受设备自身重量与物料载荷，实现平稳移动；在小型起重设备、移动作业平台的行走机构中，也可作为辅助支撑轮使用，分担主行走轮的载荷，提升整体机构的负载能力。设计过程中针对轮体的受力情况做了简化受力分析，轮缘材料选用耐磨金属材质，可承受常规工况下的接触磨损，轮毂与辐条部分采用兼顾强度与韧性的金属材料，保证载荷传递过程中的结构稳定性，各装配部件之间的配合公差选用基孔制过渡配合，既保证装配后的同轴度要求，也便于后期维护时的部件拆卸更换。

在细节设计上，轮缘的工作表面采用精加工处理，表面粗糙度满足滚动接触的要求，降低运行过程中的滚动噪音与接触磨损；辐条的截面形状采用矩形变截面设计，靠近轮毂位置的截面尺寸更大，匹配弯矩分布规律，在重量最轻的前提下实现最大的结构刚度；轮毂端面的固定孔采用沉孔设计，紧固件安装后端面不突出轮毂平面，避免运行过程中紧固件与周边支架、护罩发生干涉。整个轮组的装配逻辑遵循易装拆、易维护的原则，所有部件均可单独拆卸更换，当轮缘出现过度磨损、轴承出现损坏时，无需更换整个轮组，仅需替换对应损坏部件即可，降低设备的后期维护成本。
