内燃机活塞连杆组件结构设计

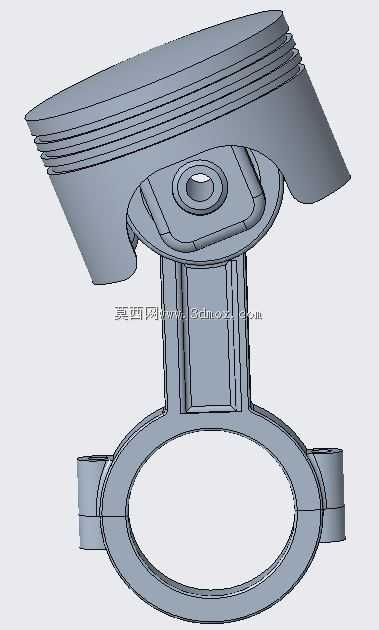

　　这套活塞连杆组件是内燃机曲柄连杆机构的核心往复运动部件，直接承担燃烧室燃气压力的传递与运动形式转换功能，在车用汽油机、小型通用动力汽油机、摩托车发动机等往复式内燃动力设备中均为核心受力构件。从实际工况适配角度出发，活塞头部设置多道环槽结构，分别用于安装气环与油环，气环承担燃烧室密封作用，阻止高温高压燃气窜入曲轴箱，油环则负责刮除气缸壁面多余润滑油，避免机油进入燃烧室参与燃烧，环槽的轴向宽度、径向深度均按照常规小排量内燃机的活塞环标准尺寸设计，可直接适配市售标准活塞环配件，无需额外定制密封件。

　　活塞顶部的凹面结构根据燃烧室匹配需求设计，可在压缩行程末期配合气缸盖形成合理的挤气涡流，优化燃料与空气的混合效果，提升燃烧效率，顶部壁厚经过受力校核，能够承受燃气爆发瞬间的高温高压冲击，避免出现顶部变形或烧蚀问题。活塞销孔采用同轴高精度设计，用于安装活塞销实现活塞与连杆的铰接，销孔内部设置有卡环槽，可安装弹性卡圈限制活塞销的轴向窜动，避免销端刮蹭气缸壁面造成拉缸故障，销孔与活塞销的配合间隙按照热态工作工况预留，保证发动机达到工作温度后，销与孔之间能形成合适的配合精度，既不会出现间隙过大导致的敲击异响，也不会因间隙过小出现热态抱死问题。

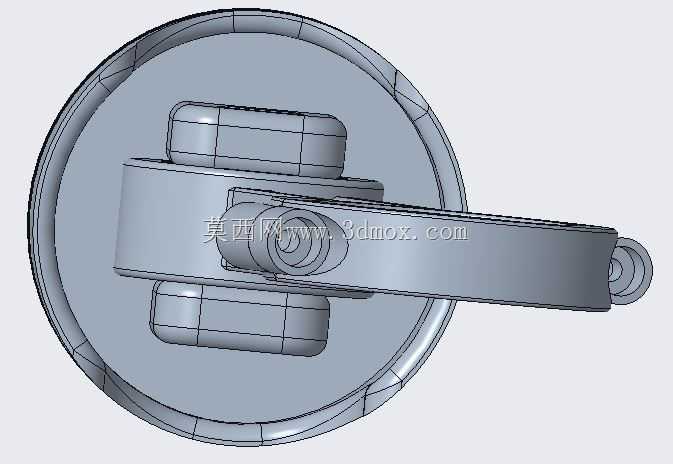

　　连杆部分采用工字形截面结构设计，在保证结构强度、刚度满足往复惯性力与燃气压力传递需求的前提下，尽可能降低构件自身重量，减小高速往复运动产生的惯性载荷，降低曲轴与轴承的受力负荷；连杆小头端设置有衬套安装位，压入铜基衬套后可降低活塞销的转动磨损，衬套内壁设计有油槽结构，可通过连杆杆身内部的油道引入压力润滑油，实现活塞销与衬套之间的持续润滑，避免干摩擦导致的部件早期磨损。连杆大头端采用分体式结构设计，通过连杆螺栓实现连杆盖与杆身的紧固，大头内孔用于安装轴瓦与曲轴曲柄销配合，接合面采用平切口设计，适配小排量发动机的曲柄销尺寸，安装时可通过活塞顶部的朝向标记保证连杆与活塞的装配角度正确，避免出现配气相位偏差、活塞偏磨等问题。

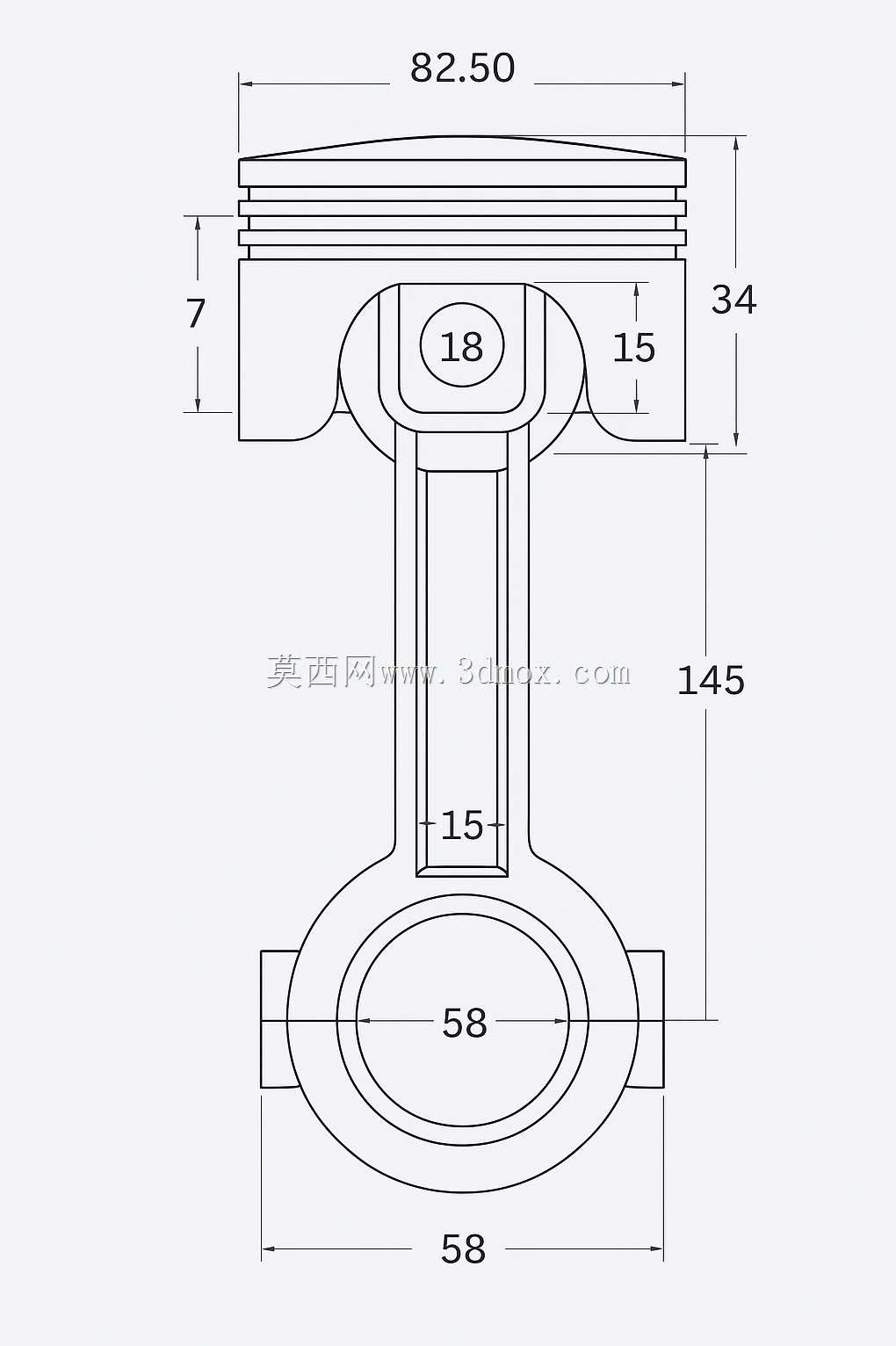

　　从安装边界来看，活塞外圆按照常规气缸直径设计，裙部设置有合理的型线与热膨胀余量，冷态装配时活塞与气缸壁之间预留合适的配合间隙，热态工作时裙部膨胀后可与气缸壁形成均匀贴合，既保证导向精度，又避免出现拉缸或敲缸问题；连杆大小头中心距按照对应排量发动机的曲柄半径与活塞行程参数匹配，可保证活塞到达上止点时的余隙高度符合设计要求，不会出现活塞碰撞气门或气缸盖的问题。整套组件的所有结构细节均围绕内燃机实际工作中的受力、热变形、润滑、密封需求设计，没有冗余的装饰性结构，所有曲面、倒角、槽位均有明确的工程作用，比如活塞裙部的微小椭圆设计，可抵消活塞销座方向的热膨胀量，保证热态下活塞外圆接近正圆，与气缸壁均匀接触；活塞环槽的下边缘设置微小倒角，可避免活塞环在槽内运动时出现卡滞，保证环的密封与刮油功能正常。在实际三维建模过程中，所有配合面的尺寸公差、形位公差均按照内燃机零部件的行业标准设定，可直接用于后续的工程图输出、运动仿真分析，也可作为教学演示模型用于讲解曲柄连杆机构的运动原理与受力特点，帮助结构设计新人理解往复运动部件的设计逻辑与工况适配要点。
