垂直手柄式快速夹钳压紧机构

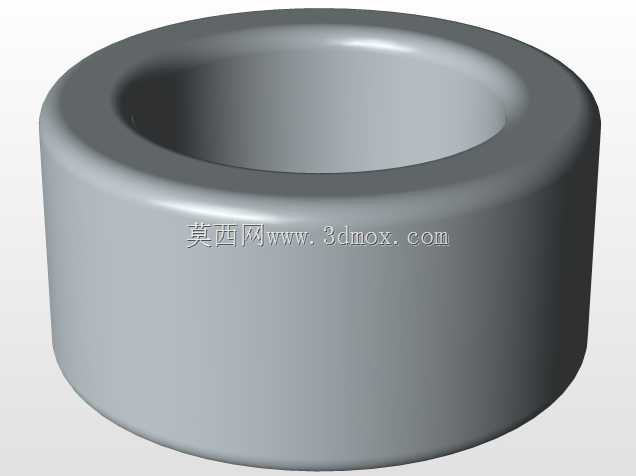

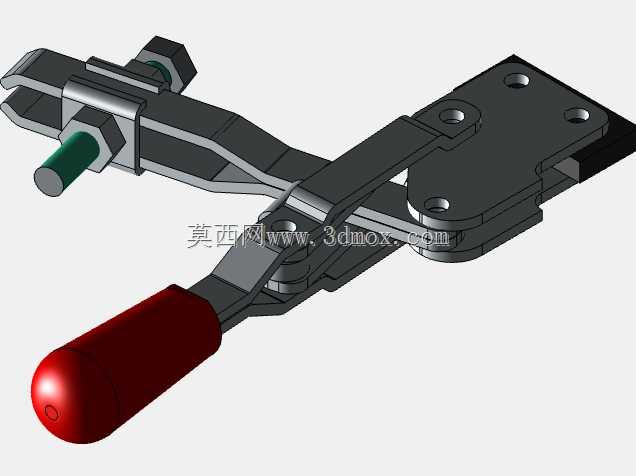

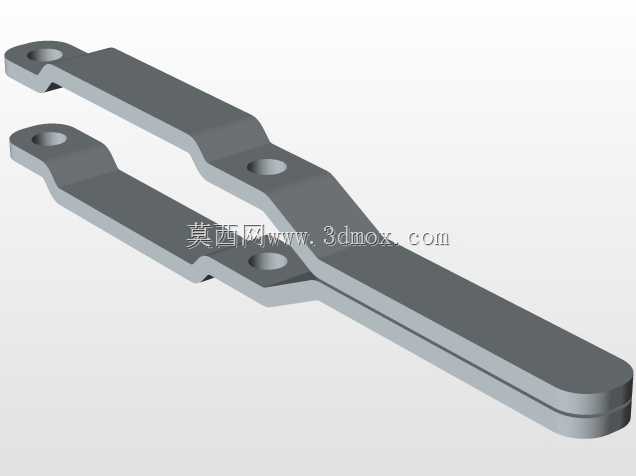

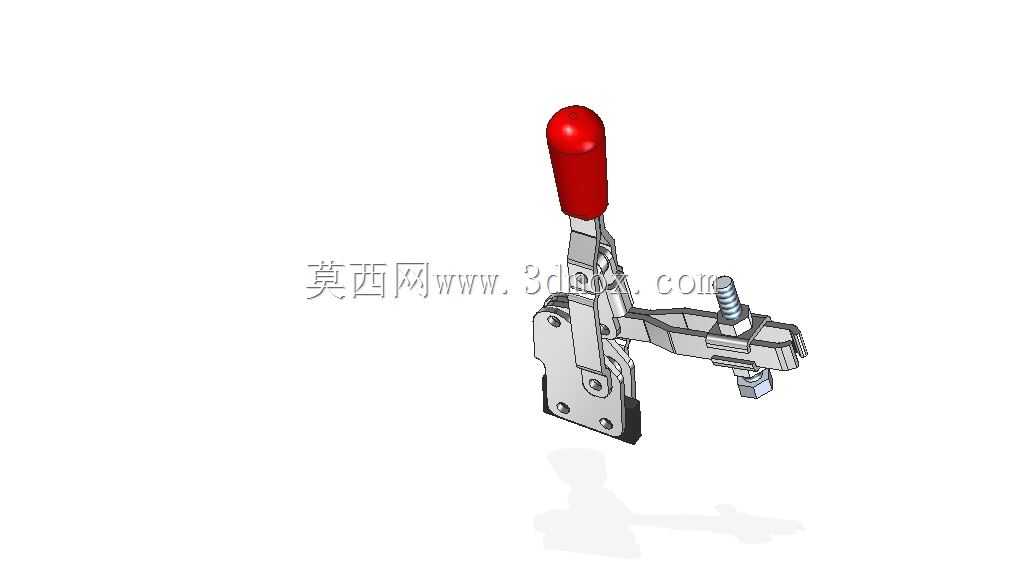

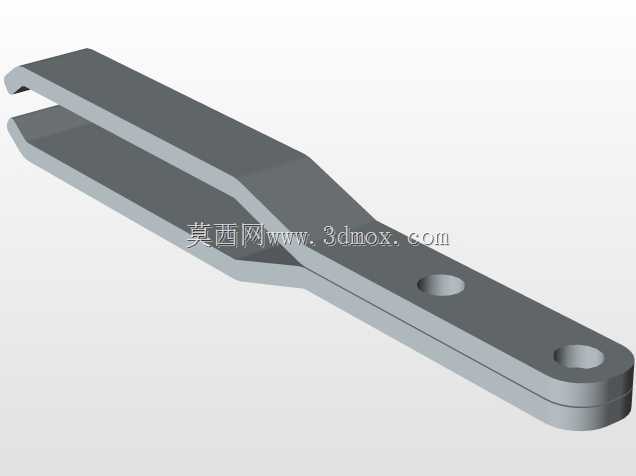

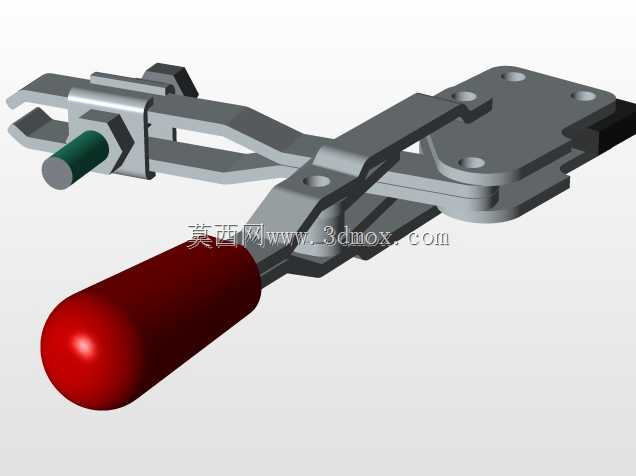

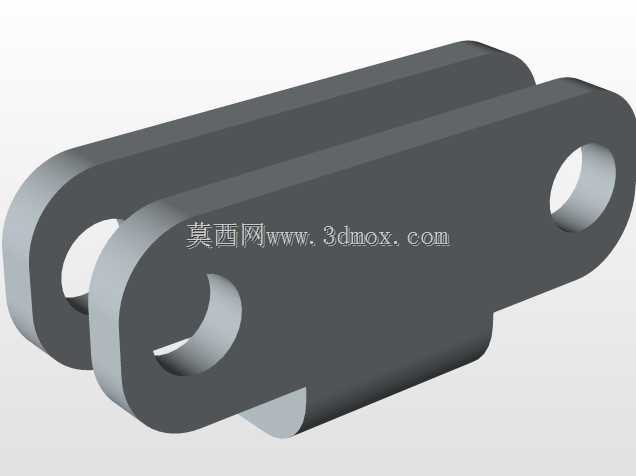

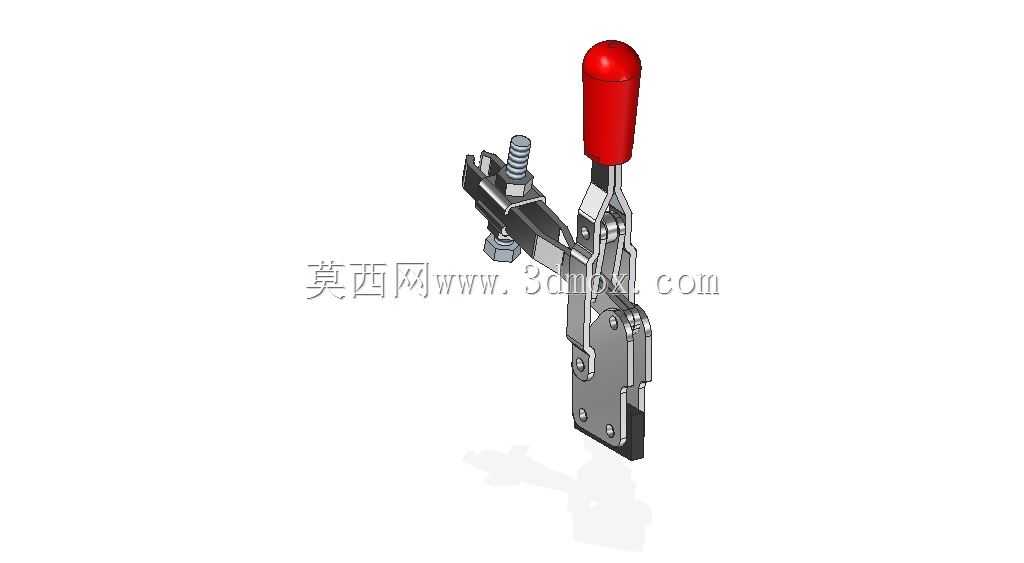

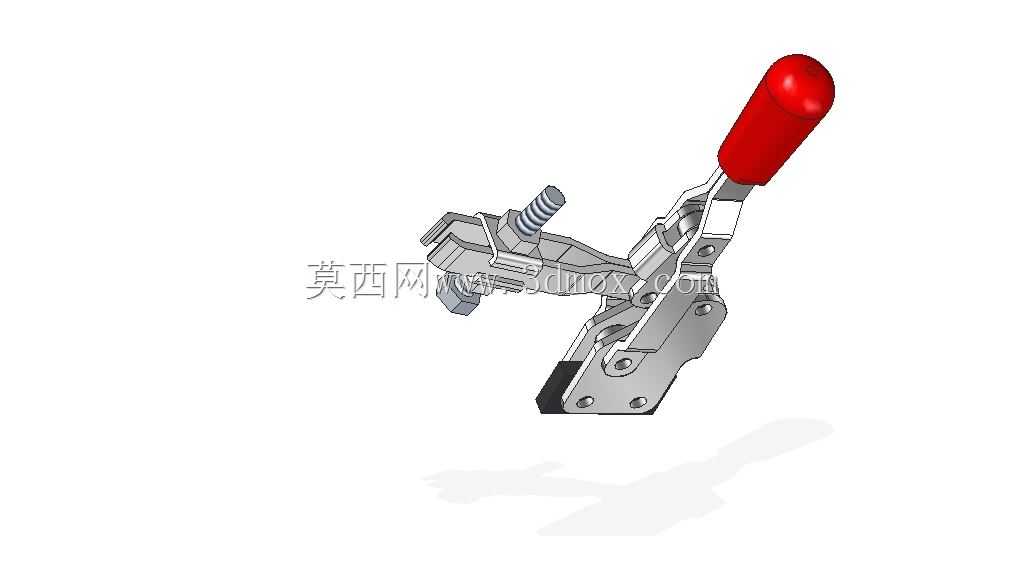

　　这款垂直手柄式快速夹钳，是工装夹具领域应用极广的手动压紧元件，在焊接工装、装配工位、检具定位、木工加工、电子元器件压合场景中都能见到它的身影，核心作用是在工序作业时提供稳定的持续压紧力，避免工件在加工、检测、装配过程中出现位移、翘曲，保障工序精度与作业安全。从结构设计逻辑来看，它采用了肘节过死点锁止的机械原理，扳动红色绝缘手柄到垂直锁止位置时，内部连杆机构会越过力学死点，此时即便压紧端受到工件的反向反弹力，夹钳也不会自行松脱，只有主动扳动手柄反向解锁才能松开夹持，这种纯机械锁止结构不需要额外的气源、电源配套，在无动力辅助的工位、野外临时作业场景下适配性极强。

　　夹钳的压紧端配置了可调式压头螺杆，螺杆表面滚花处理方便徒手调整伸出长度，端部带橡胶防滑压头，既可以根据不同厚度的工件调整压紧行程，也能避免硬金属压头直接接触工件表面造成压痕、划伤，对表面质量要求高的钣金件、塑胶件、阳极氧化零件十分友好。安装底座采用平直钢板冲孔设计，两个对称的安装孔可以适配M6或者M8的内六角螺栓，能直接固定在工装平板、铝型材框架、焊接工作台的T型槽上，安装边界清晰，底座厚度足够，在反复扳动的交变载荷下不会出现底座变形、安装孔滑牙的问题。

　　从实际使用的角度看，这类夹钳的开合行程设计充分考虑了工件取放的便利性，解锁状态下压头会抬升到足够高度，不会阻碍工件从工装位取出或放入，操作时单手握持手柄即可完成锁止与解锁动作，单次操作耗时不超过1秒，比传统的螺栓压紧、压板压紧效率提升数倍，非常适合高频次重复装夹的流水线工位。夹钳的主体受力部件都采用冷轧钢板冲压成型，关键铰接位置做了销轴铆接加固，手柄外套的红色塑胶套不仅能提升握持摩擦力，在焊接工位使用时还能起到一定的隔热作用，避免焊渣飞溅烫伤操作人员，同时醒目的红色也能让操作人员快速识别夹钳的锁止状态，防止未压紧就启动设备的安全隐患。

　　在做产线工装设计选型时，这类夹钳通常会根据所需压紧力的大小匹配对应型号，小型号的夹钳可以提供几十公斤的压紧力，适合轻薄小零件的定位，大型号的夹钳压紧力可以达到数百公斤，满足厚钢板焊接、重型组件装配的压紧需求，设计三维布局时需要预留足够的手柄扳动空间，避免手柄和周边的工装结构、设备部件出现运动干涉，同时要确认压头的压紧点落在工件的刚性支撑位上方，防止压紧时工件出现局部变形。
