卡套式液压管路对接接头结构设计

在液压系统的管路布设场景中，管接头是决定管路密封可靠性、拆装维护便捷性的核心基础元件，本次设计的卡套式液压管接头，主要面向中高压液压回路的刚性管路对接需求，常见于工程机械液压站、机床液压夹紧回路、冶金设备液压传动系统等场景，用于实现两段同管径硬管的同轴对接，同时保证管路在额定工作压力下无渗漏、无松脱，可承受一定的管路振动与压力冲击。

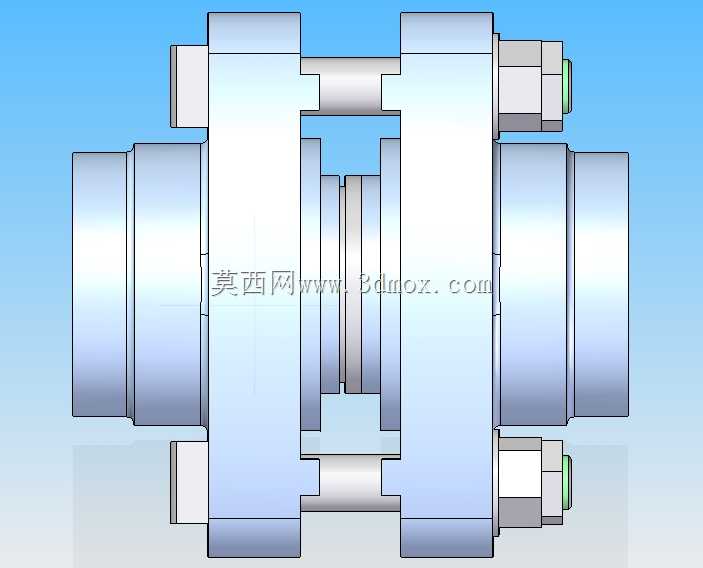

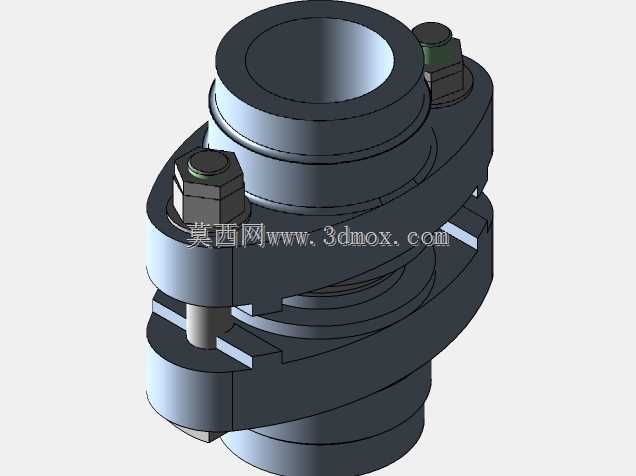

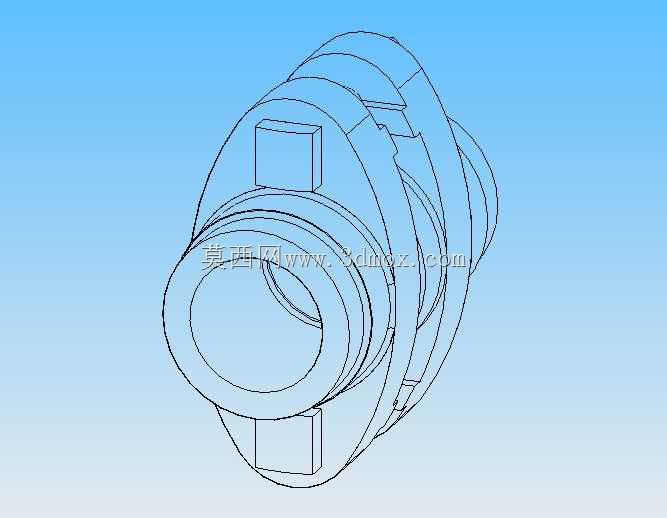

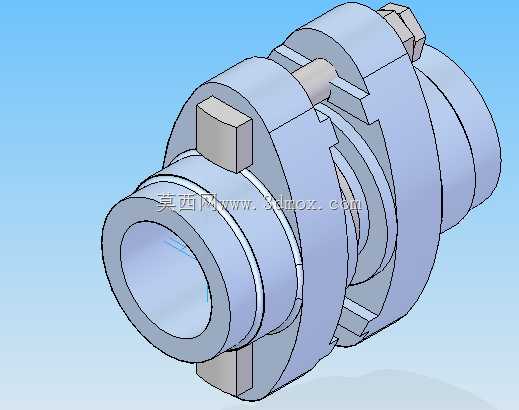

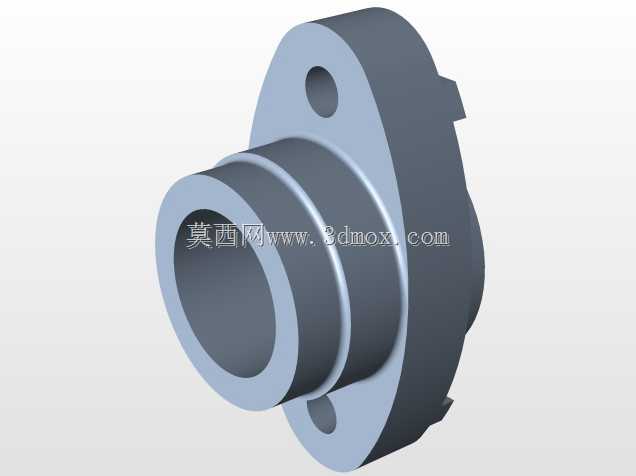

从实际使用需求出发，该接头采用对称式双端卡套锁紧结构，两端结构完全一致，可适配相同外径的液压硬管，无需区分进出端，降低现场安装的选型与操作难度。接头核心由中间接头本体、两个锁紧螺母、前后两组卡套环组成，中间本体的内部通径与对接管路的通径完全匹配，避免通径突变造成的液压油流阻增大、局部紊流发热问题，本体两端的外锥面与卡套的内锥面形成锥面密封副，当锁紧螺母旋紧时，会推动卡套沿轴向移动，卡套在锥面的挤压下产生径向收缩变形，刃口均匀切入对接硬管的外壁，形成第一道刚性密封，同时卡套的外锥面与螺母内锥面、卡套内锥面与本体外锥面分别形成金属硬密封副，多道密封配合可适配最高31.5MPa的连续工作压力，同时可耐受-20℃到120℃的常规液压油工作温度范围。

设计过程中首先确定了核心安装边界尺寸，接头的最大外圆尺寸由锁紧螺母的对边尺寸决定，预留足够的扳手操作空间，避免安装时扳手与相邻管路、阀块产生干涉；接头的总长度控制在合理范围，既保证两端卡套有足够的轴向行程实现锁紧密封，又不会因为长度过大造成管路布设时的空间浪费，适配阀块周边紧凑的安装空间。卡套的刃口角度经过反复校核，采用24°标准内锥搭配卡套刃口的微小后角，既保证刃口可以顺利切入管壁实现锁紧防拔脱，又不会因为刃口过尖造成管壁切伤、降低管路的承压强度，卡套本身采用经淬火处理的优质碳素结构钢加工，表面硬度控制在合理区间，既有足够的刚性切入管壁，又有一定的韧性避免在压力冲击下出现脆裂。

在安装适配性上，该接头不需要对连接硬管进行扩口、焊接等预处理，仅需要将硬管端面切割平整、去除毛刺后插入接头本体的定位台阶处，按规定扭矩旋紧锁紧螺母即可完成安装，相比焊接式接头、扩口式接头，大幅降低现场安装的操作要求，也避免了焊接过程中产生的焊渣进入管路造成液压阀卡滞、油缸划伤的隐患，同时可拆卸重复使用，在设备维护、管路改路时可快速拆装，降低维护成本。接头本体的流道内部做了倒圆角处理，所有流道转折处均采用圆弧过渡，减少液压油流动时的压力损失，同时避免流道内部的锐角造成长期油液冲刷后的气蚀损伤，延长接头的使用寿命。

针对液压系统常见的振动工况，该接头的卡套结构在锁紧后会形成一定的弹性抱紧力，当管路存在小幅振动、压力脉动时，卡套与管壁之间的抱紧力可以抵消部分振动载荷，避免螺母出现回转松脱，不需要额外加装防松垫片，简化了零件组成，也减少了潜在的泄漏点。接头的所有外露金属表面均做了氧化防锈处理，可适配常规车间、户外工程机械的工作环境，避免长期使用后出现锈蚀造成拆装困难。在实际选型匹配时，只需要确认对接硬管的外径、系统工作压力两个核心参数，即可选用对应规格的接头，不需要额外加工定制，适配标准化的液压管路布设需求，可直接替换同规格的标准卡套接头，互换性强。
