管路系统用铰接式关节接头结构设计

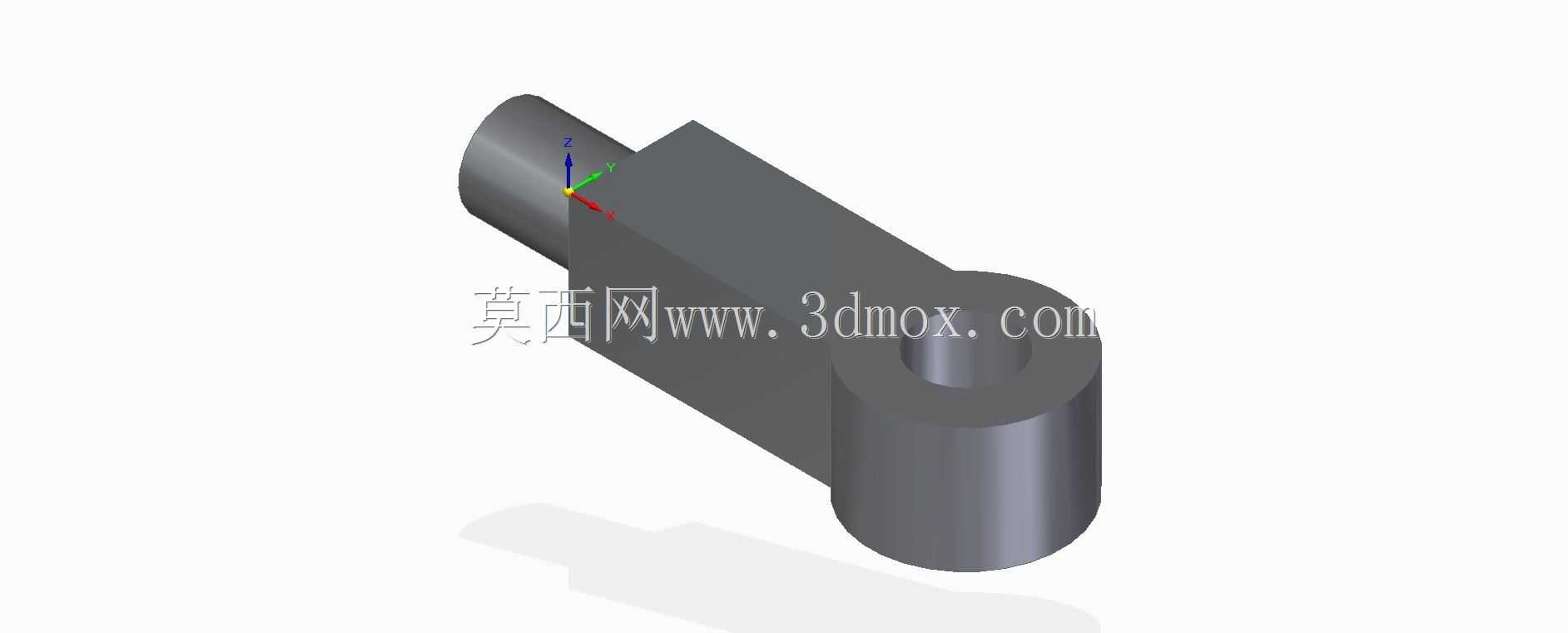

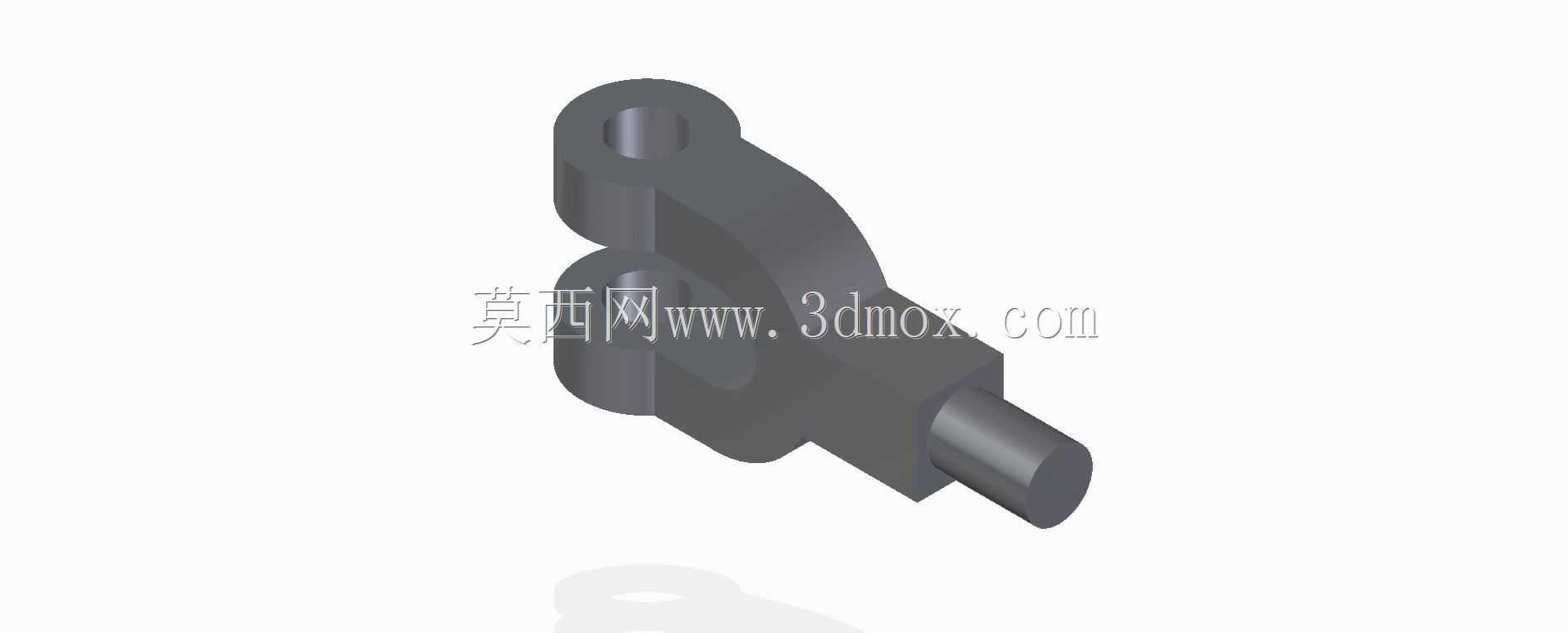

　　在流体管路系统的阀组集成布局中，这类铰接式关节接头是解决管路走向偏差、吸收装配应力的核心连接件，常见于液压阀块周边的管路排布、仪器仪表的引压管路连接场景，尤其是在安装空间局促、管路需要小角度偏转调整的工位，这类接头可以避免硬管弯折带来的通径缩颈、应力集中问题，也能减少软管连接带来的压降损耗与老化渗漏风险。从结构功能来看，该接头采用一体成型的主体结构，一端为圆柱插接段，用于和阀块上的预制安装孔实现过盈或者间隙配合密封，另一端为带同轴通孔的铰接耳结构，可与对接管路的铰接端形成可转动的铰接副，允许对接管路在垂直于铰接孔轴线的平面内做一定角度的摆动，补偿安装过程中出现的孔位同轴度误差，同时在设备运行产生小幅振动时，能通过铰接处的微小转动释放管路应力，避免硬连接部位出现疲劳断裂。

　　设计过程中首先要确定插接段的外径与有效配合长度，插接段的外径公差需要匹配阀块安装孔的H7公差带，配合长度要满足密封承压要求，过长会增加阀块的加工深度，抬升集成阀块的整体体积，过短则会在承压时出现密封面压合不足导致的渗漏，同时插接段的端部需要设计导入倒角，方便装配时顺利插入阀块孔位，避免划伤密封面。铰接耳部分的内孔需要保证与对接销轴的配合间隙控制在合理范围，间隙过大会导致铰接处晃动量超标，管路运行时产生额外的振动噪声，间隙过小则会导致转动卡滞，无法实现角度补偿的功能，铰接耳的外圆厚度需要根据管路通径对应的额定压力计算壁厚，保证在额定工作压力下不会出现胀裂变形，同时铰接耳的端面需要加工平整，保证与对接件贴合时的密封性能。从安装边界来看，该接头装配到阀块后，铰接耳的外圆最低点与阀块安装面需要预留足够的间隙，避免转动时与阀块表面或者周边其他阀件发生干涉，插接段的轴线与铰接孔的轴线需要保证严格的空间垂直关系，垂直度公差需要控制在0.02mm以内，否则会导致铰接转动时出现别劲现象，长期运行会加剧铰接副的磨损，导致密封失效。这类接头的通径设计需要匹配对接管路的通径，避免通径突变带来的流体紊流，尤其是在输送液压油、仪表风这类对压力波动敏感的介质时，通径的平滑过渡可以减少局部压力损失，提升整个管路系统的压力稳定性。

　　在实际选型应用中，需要根据系统的工作压力、介质类型确定接头的材质与表面处理方式，普通低压水循环系统可以采用普通碳钢做发黑处理，中高压液压系统则需要采用高强度合金钢并做镀锌钝化处理，有腐蚀介质的场景则需要选用不锈钢材质。结构建模时需要重点关注两个垂直相交孔的相贯线处理，相贯处需要做圆角过渡，避免应力集中，因为在压力脉冲作用下，相贯线的尖角位置是最容易出现疲劳裂纹的区域，合理的圆角过渡可以大幅提升接头的疲劳寿命。同时铰接孔内需要预留密封件的安装槽位，槽位的尺寸精度需要匹配选用的O型圈或者组合密封的尺寸，保证铰接转动时密封件不会被挤出，同时能维持稳定的密封比压。

　　插接段与阀块配合的部位可以根据密封形式设计密封槽，采用O型圈端面密封或者径向密封的形式，根据安装空间的大小灵活选择，径向密封需要的轴向安装空间更小，适合薄型阀块的安装场景，端面密封的承压能力更强，适合高压系统的应用。在装配流程上，这类接头需要先将密封件预装到对应槽位，再将插接段压入阀块的安装孔，压入过程中需要保证插接段与阀块孔的同轴度，避免偏斜导致密封件被切损，之后再将对接管路的铰接端与接头的铰接耳对齐，穿入铰接销轴并锁紧，锁紧后需要手动扳动对接管路，确认转动灵活无卡滞，再进行耐压测试，检查各密封面是否存在渗漏。这类关节接头相比传统的固定硬管接头，最大的优势在于允许一定的安装误差，降低了阀块与管路的加工精度要求，同时能吸收设备运行时的振动与管路热胀冷缩产生的位移，在中小通径的流体控制系统中应用十分广泛，尤其是在集成化程度较高的阀组设计中，合理选用这类铰接关节接头，可以大幅简化管路布局，减少管路连接件的数量，提升整个阀组的集成度与可靠性。
