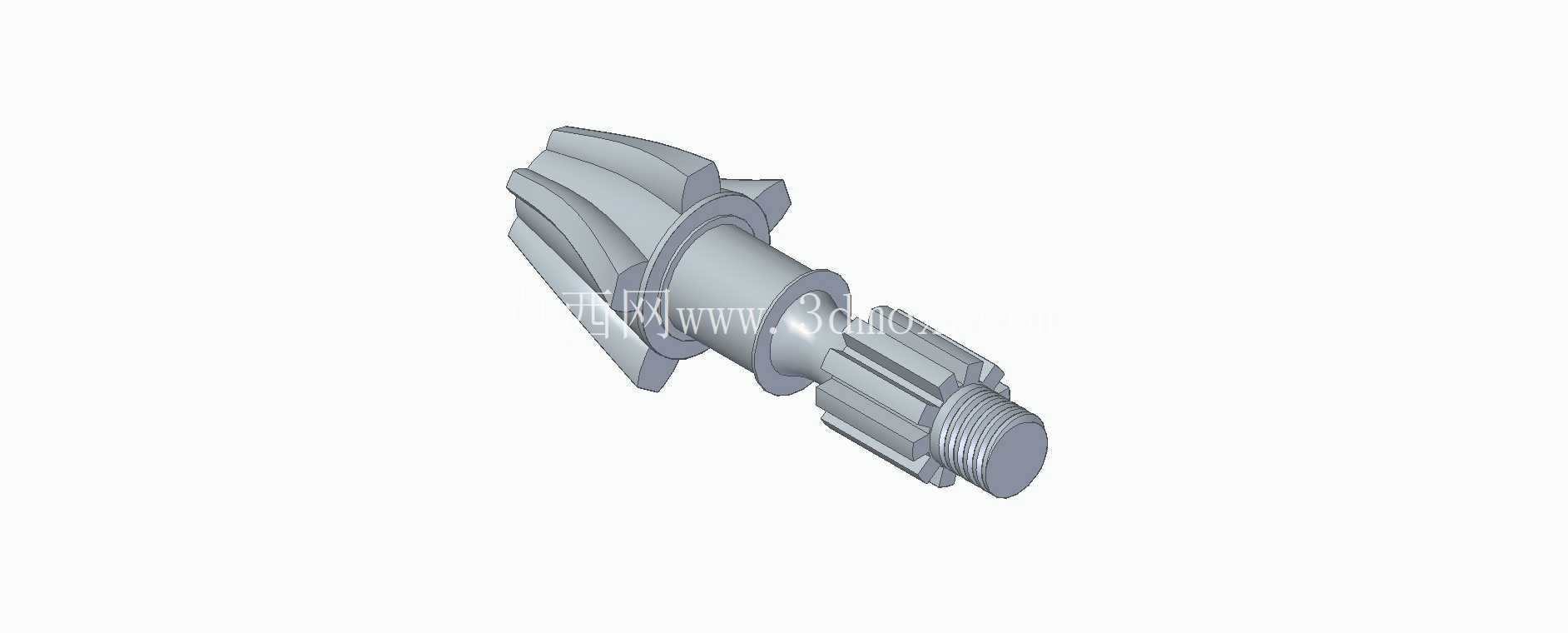

传动用一体式花键轴斜齿轮结构

　　在中小功率传动系统的布局中，这类带集成花键轴段的斜齿轮，常被布置在动力输入与执行机构的衔接位置，常见于小型电动工具、园林机械的动力头、微型减速模组的高速级传动环节，区别于分体式齿轮与轴的键连接结构，一体式轴齿结构取消了额外的键槽、轴肩挡圈的装配空间，能在有限的径向尺寸内，实现更高的同轴度精度，减少装配累计误差带来的传动偏载问题。从实际使用场景来看，这类斜齿轮的啮合齿向带有固定螺旋角，相比同模数直齿轮，啮合过程中是渐进式的齿面接触，重合度更高，传动时的冲击、噪音明显更低，适合转速在每分钟千转级别的连续运转工况，能有效降低齿面的局部接触应力，延长轮齿的疲劳寿命。

　　设计这类轴齿结构时，首先要匹配啮合副的中心距要求，轮齿部分的齿顶圆、分度圆参数要和配对齿轮完全适配，螺旋角的方向需要根据传动的轴向力方向确定，避免运转时轴向力将轴段推向轴承间隙较大的一侧，造成窜动。轴段部分的设计需要兼顾安装与扭矩传递，靠近轮齿的光轴段是轴承安装位，表面粗糙度需要满足轴承内圈的配合要求，直径公差一般取过渡配合区间，保证轴承内圈能随轴同步转动，不会出现跑内圈的磨损问题；中间的花键段一般采用渐开线花键形式，用来和外部的传动套、联轴器连接，相比平键连接，花键的齿面接触面积更大，能传递更大的扭矩，同时对中性更好，适合频繁正反转的传动场景，不会出现平键连接的反向间隙问题；末端的外螺纹段是锁紧结构，用来安装锁紧螺母，限制轴承、传动套的轴向位置，螺纹的大径要小于花键的小径，保证装配时零件能顺利从轴端套入，不会刮花花键齿面。

　　从安装边界来看，这类轴齿的总长度需要匹配传动箱的内部轴向空间，轮齿部分的齿顶圆直径不能和箱体内壁、相邻传动件发生运动干涉，光轴段的长度要和所选轴承的宽度、轴承室的深度匹配，保证轴承安装到位后，轮齿的啮合宽度能完全覆盖配对齿轮的齿宽，避免出现局部啮合的偏载情况。实际建模过程中，斜齿部分的生成需要先确定准确的螺旋升角，通过螺旋扫描切除的方式生成齿槽，齿根部分要做符合强度要求的圆角过渡，避免应力集中在齿根位置，造成断齿失效；花键段的齿形要符合标准参数，齿向的倒角要做足，方便装配时的导入；轴段上的所有退刀槽、越程槽的尺寸都要匹配加工工艺要求，比如螺纹退刀槽的宽度要满足螺纹车刀的退刀距离，轴承安装位的越程槽要保证磨削加工时能让砂轮完全覆盖配合面，不会出现台阶影响装配精度。

　　这类零件在实际运转时，轴向力会通过轴承传递到箱体上，所以设计时还要核算轴的挠度，保证在额定扭矩下，轴的弯曲变形量在允许范围内，不会因为轴变形导致轮齿啮合偏载，出现齿面早期点蚀、磨损加剧的问题。齿面的加工精度一般选7到8级，能满足大部分民用传动场景的精度要求，不需要过高的加工成本，同时能保证传动的平稳性。
