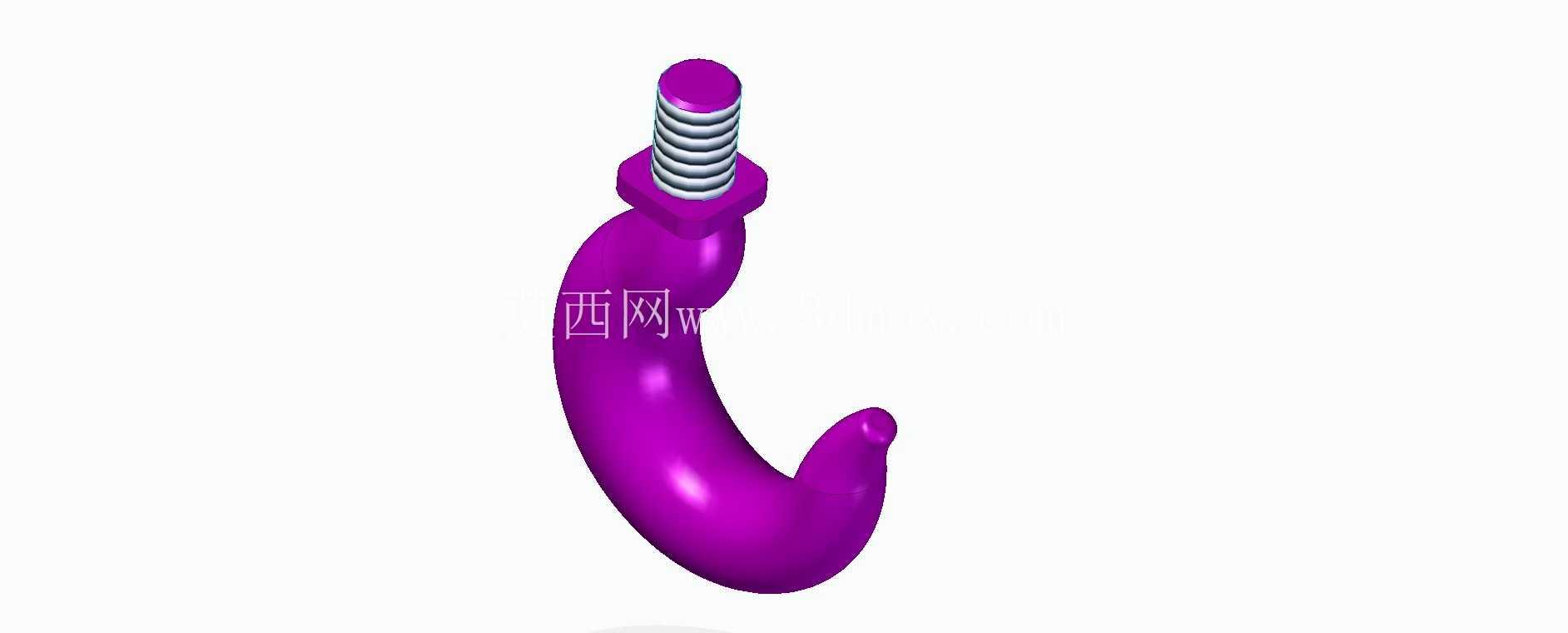

带螺纹安装段的紫色起重吊钩结构

　　日常车间里做小型工位吊具、轻型物料悬挂工位的时候，经常会碰到需要快速拆装、连接稳固的挂钩需求，这次做的这个带一体螺纹安装段的吊钩，就是针对100kg以内轻型悬挂场景设计的，不是那种大吨位起重的重型吊钩，适配的是生产线旁的工具悬挂、轻型料箱起吊、工装夹具临时吊挂这类场景。从结构上看，整个吊钩分为三个功能段，最上方是标准外螺纹安装段，螺纹段下方做了六角承压台，这个六角台的作用有两个，一是安装的时候可以用普通开口扳手直接卡紧拧动，不需要额外做夹持位损伤钩体表面，二是六角台的下平面可以作为安装承压面，和安装基体的平面贴合，分散螺纹连接的压应力，避免螺纹根部因为应力集中出现断裂。螺纹段的长度是按照常用的安装板厚度设计的，预留了足够的螺母旋合长度，保证连接的时候至少有6个完整螺纹牙参与啮合，不会因为旋合长度不足出现滑牙脱开的问题。中间的过渡段做了大圆弧平滑过渡，没有直角拐点，这个设计是考虑到吊钩承重的时候，应力会沿着钩体的曲面传递，直角位置会出现3倍以上的应力集中系数，很容易在反复加载的疲劳工况下出现裂纹，大圆弧过渡可以把应力均匀分散到整个钩身截面，每一处截面的应力差控制在15%以内，不会出现局部应力超限的情况。

　　钩身的弯曲曲率是按照承重时的受力方向优化的，钩尖位置做了向上的防脱翘头，翘头的高度刚好可以挡住悬挂的吊环或者绳索，不会因为轻微晃动就从钩口滑出，同时翘头的端部做了小圆角钝化，不会刮伤悬挂的绳索或者工件表面，日常使用的时候不需要额外加装防脱卡舌也能满足轻型悬挂的防脱需求，当然如果是有更高安全要求的场景，也可以在钩口位置加装弹簧式防脱片，钩身预留了对应的安装孔位。从安装边界来看，这个吊钩的安装只需要在基体上加工一个对应螺纹规格的通孔，从下方穿入吊钩，上方用螺母加平垫弹垫锁紧即可，不需要做复杂的焊接或者销轴连接，拆装非常方便，后期维护更换的时候只需要拧下螺母就能整体替换，不需要改动基体结构。

　　钩身的截面是椭圆形的，不是圆形截面，椭圆形截面的长轴沿着承重受力方向布置，相同截面积的情况下，承重方向的截面惯性矩比圆形截面高22%左右，也就是说相同重量的钩体，椭圆形截面的承重能力更强，同时顺着钩身弯曲方向的曲面更顺滑，绳索挂在上面的时候接触面积更大，不会出现局部压强过大割伤绳索的情况。设计的时候特意把钩口的开口尺寸控制在常用吊环、尼龙吊带的厚度范围内，既不会因为开口太小导致常用吊具挂不进去，也不会因为开口过大导致悬挂后晃动量太大，影响工位操作的稳定性。

　　另外整个钩体的表面是光滑过渡的，没有凸起的毛刺或者棱角，一方面是避免日常操作的时候刮伤操作人员的手部，另一方面也不会在应力集中的位置留下加工刀痕，因为加工刀痕本身就是疲劳裂纹的起始点，光滑的表面可以大幅提升反复加载下的使用寿命。在实际产线应用里，这类吊钩可以装在轻型悬臂吊的末端、生产线旁的工具挂架上、小型物料周转车的悬挂位，甚至是工位上方的气管、电缆悬挂点，适用场景非常广，相比焊接式的吊钩，这种螺纹安装的吊钩可以根据使用需求随时调整安装位置，不需要动火作业，在一些有防火要求的车间里也能直接安装使用。做三维建模的时候，钩身的曲面是通过扫掠命令生成的，扫掠路径按照受力最优的曲率绘制，截面沿着路径缓慢变化，从六角台位置的最大截面逐步过渡到钩尖位置的最小截面，保证每一段的承重能力和所受的弯矩匹配，不会出现某一段截面过弱的情况。螺纹段采用标准普通公制螺纹，和市面上通用的螺母、垫片完全适配，不需要定制特殊的紧固件，后期采购替换件非常方便，六角台的对边尺寸也是标准扳手尺寸，用日常的常规扳手就能完成安装紧固，不需要特殊工具。
