直齿圆柱传动齿轮零件结构设计

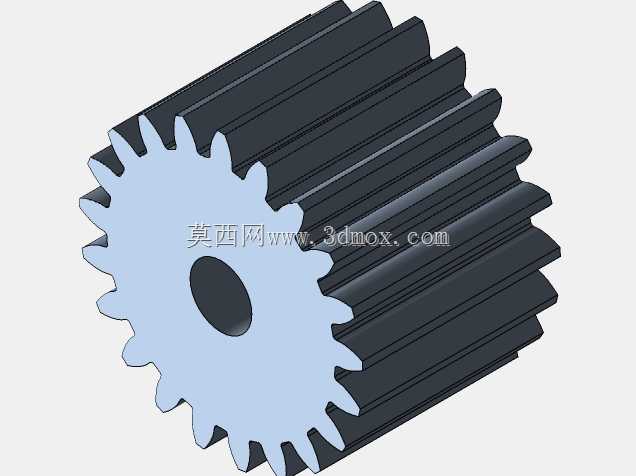

　　齿轮中心设置了等直径通孔，用于和传动轴进行配合安装，孔壁公差按照基孔制间隙配合选取，装配时可以顺利完成轴孔对接，配合平键使用就能实现周向固定，避免传动过程中齿轮与轴出现相对滑动，保证传动比的精准性。齿部参数按照标准模数设计，齿顶高、齿根高都符合通用机械传动的规范要求，齿顶做了微小的倒角处理，既可以避免装配啮合时齿顶棱边磕碰配对齿轮的齿面，也能减少传动过程中齿顶位置的应力集中，提升齿轮的交变载荷承受能力。齿宽尺寸经过匹配计算，既保证足够的齿面接触面积来传递额定扭矩，又不会因为齿宽过大导致齿向载荷分布不均，避免出现轮齿偏载磨损的问题。这款直齿圆柱齿轮是机械传动系统里的基础核心零件，日常在各类需要定比传动的设备里都能见到它的身影，小到小型工装夹具的进给机构，大到阀门驱动组件、仪表类设备的力矩传递单元，都离不开这类结构简单、传动效率稳定的直齿零件。从结构设计逻辑来看，这款齿轮采用标准渐开线齿形设计，齿向与齿轮轴线保持平行，没有螺旋角带来的轴向力，安装时不需要额外配置承受轴向载荷的轴承组，能大幅简化配套支撑结构的设计难度，尤其适合对安装空间有严格限制、传动载荷平稳的中低速传动场景。

　　实际应用中，这类直齿轮常被用在阀门的阀杆驱动机构里，和配套的小齿轮组成齿轮副，把手动输入或者电机输出的旋转力矩平稳传递到阀杆上，实现阀门的启闭动作，因为直齿轮传动没有轴向分力，阀杆不会受到额外的轴向载荷，能保证阀门密封面的受力均匀，延长阀门的整体使用寿命。在仪表类小型设备里，这类齿轮也常作为传动链路的中间轮，调整传动比的同时改变旋转方向，因为直齿轮的啮合是沿整个齿宽同时进入和退出，传动过程中不会产生轴向窜动，能保证仪表指针或者检测元件的运动平稳性，减少传动误差带来的检测精度偏差。

　　设计这类齿轮的时候，首先要确定传动链路需要的传动比，反推齿轮的齿数和模数，模数选取要结合传递的额定扭矩计算轮齿的弯曲强度，避免出现轮齿折断的失效形式；其次要校核齿面接触强度，保证在额定载荷下齿面不会出现点蚀、胶合等失效问题。中心孔的尺寸要和配套传动轴的直径匹配，键槽的位置和尺寸按照标准平键规格设计，保证扭矩传递的可靠性。齿轮的端面和齿面的粗糙度要控制在合理范围，齿面粗糙度太高会增大啮合过程中的摩擦损耗，降低传动效率，还会加快齿面磨损；端面粗糙度则会影响齿轮安装时的定位精度，间接影响齿轮副的啮合侧隙。

　　安装边界方面，齿轮装配到轴上之后，要保证齿面和配对齿轮的齿面完全对齐，轴向错位量不能超过齿宽的百分之五，否则会减小实际啮合接触面积，增大局部齿面的接触应力，加速轮齿失效。齿轮副的啮合侧隙要按照工作温度、润滑条件合理选取，侧隙太小会导致齿轮受热膨胀后出现卡滞，甚至挤裂轮齿；侧隙太大则会增大传动回程误差，影响传动精度，在需要正反转的传动场景里还会产生明显的换向冲击。这类齿轮的结构没有多余的复杂特征，加工工艺性好，既可以采用滚齿、插齿的常规机加工工艺批量生产，也可以通过粉末冶金、注塑成型的工艺制作小载荷场景下的零件，适配不同成本、不同载荷等级的应用需求。日常维护中，只需要定期在齿面涂抹适配的润滑脂，就能减少齿面磨损，降低传动噪音，延长齿轮的使用寿命，不需要复杂的维护操作，非常适合在各类通用机械传动场景里推广使用。
