铰接横梁式镀锌钢桁架梁结构设计

　　该桁架梁采用铰接形式与横梁实现连接，主体材质选用镀锌钢，适配多类工业厂房、户外廊道、轻型设备支撑框架的搭建场景，作为横向传力的核心承重构件，可将上部均布荷载、局部集中荷载通过铰接节点平稳传递至两侧竖向支撑结构，避免节点处产生过大的弯矩集中，降低连接部位的疲劳损伤风险。从结构设计逻辑来看，整体采用三角形桁架的经典受力构型，上弦杆承担压应力、下弦杆承担拉应力，腹杆按受力路径排布，将竖向荷载拆解为杆件的轴向力，充分发挥钢材的抗拉压性能，相比同截面的实腹梁可减少30%以上的材料用量，同时降低构件自重，减少下部支撑结构的荷载负担。

　　铰接节点的设计预留了足够的转动间隙，可抵消安装过程中产生的装配误差，也能适配温度变化带来的结构微量变形，避免温度应力造成杆件屈曲或焊缝开裂。镀锌钢材质的选用，是考虑到户外工况下的防腐蚀需求，热镀锌层可在常规户外环境下提供长效防护，减少后期维护的涂装成本，也适配潮湿、轻度腐蚀的工业车间内部使用场景。从安装边界来看，桁架梁两端的铰接支座预留了标准螺栓连接孔位，可与不同规格的H型钢横梁、混凝土预埋构件实现快速装配，安装时无需复杂的现场焊接作业，仅需通过匹配规格的高强度螺栓完成节点锁紧即可，可大幅缩短现场施工周期。

　　外形尺寸方面，整体截面高度按跨度比例优化，在满足挠度限值要求的前提下控制结构高度，避免占用过多的竖向安装空间，杆件的排布预留了后续管线穿设的间隙，可兼容电气管线、通风管道的布设需求，无需额外增设管线支架。在实际使用场景中，该类桁架梁可用于轻型屋面的承重骨架、设备检修平台的支撑横梁、户外遮阳棚的主受力梁，也可作为小型输送线的机架支撑梁，铰接的连接形式让结构在遇到不均匀沉降时，可通过节点微量转动释放附加应力，避免结构出现不可逆的变形损坏。

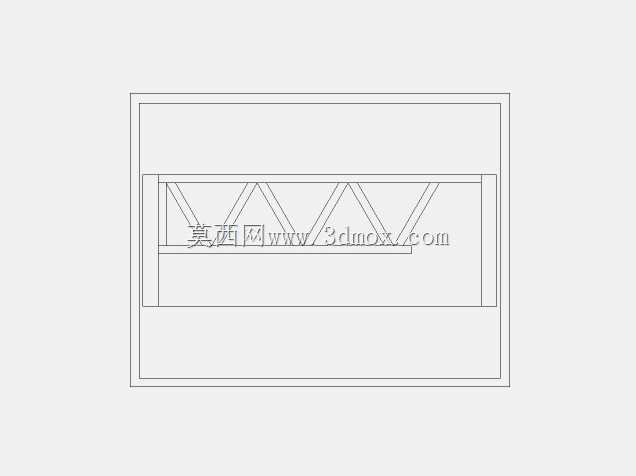

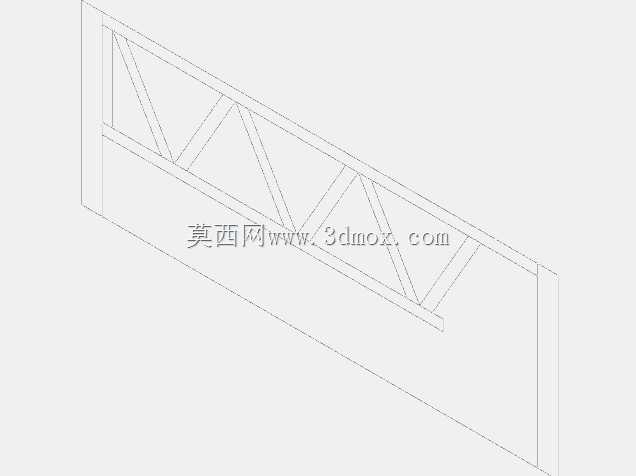

　　建模过程中对每根杆件的连接节点做了细节还原，包括铰接端的销轴孔位、腹杆与弦杆的连接焊缝位置、镀锌层的表面处理特征都做了对应呈现，可直接用于结构受力仿真分析、施工装配模拟、预制构件加工下料参考，杆件的截面参数按常规工程选型设置，可根据实际跨度、荷载需求做参数化调整，适配不同的项目工况。
