内燃机活塞组件曲柄传动结构

在往复式动力设备的传动链路里，活塞是承接燃烧做功压力、完成能量形式转换的核心执行部件，这套曲柄关联的活塞结构，直接决定了动力输出的平顺性与整机机械效率。从实际应用场景来看，这类结构广泛覆盖小排量通用汽油机、小型空气压缩机、低压往复泵等设备，在农用机械动力单元、便携动力工具、小型工业气源装置里都能见到同结构的应用，不同场景下的活塞结构会根据工况压力、往复频次做细节参数调整，但核心的传动逻辑保持一致。

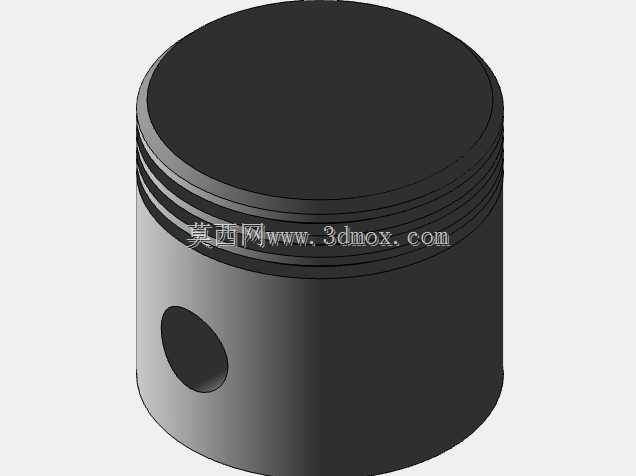

从功能特性上看，活塞头部的多道环槽结构是核心功能区域，最靠近顶面的环槽用于安装气环，负责密封燃烧室与曲轴箱的连通间隙，避免做功行程的高压燃气窜入曲轴箱造成功率损耗，下方的环槽用于安装油环，负责刮除气缸壁上多余的润滑油，避免机油窜入燃烧室参与燃烧形成积碳。活塞销孔的位置经过偏心设计处理，在活塞往复运动经过上下止点换向时，能有效降低活塞对气缸壁的侧向敲击力，减少整机运行的噪声与气缸壁的偏磨损耗，活塞裙部的型线设计采用中凸变椭圆结构，在热机状态下裙部受热膨胀后能与气缸壁保持均匀的贴合间隙，避免冷机敲缸、热机拉缸的故障出现。

设计过程中需要优先匹配的是安装边界尺寸，活塞的外径公差需要与对应气缸的内径公差形成合理的配合间隙，间隙过大会导致密封性能下降、压缩压力不足，间隙过小则会在热态下出现活塞卡滞、拉缸的严重故障。活塞销孔的同轴度、销孔与活塞中心线的垂直度都有严格的形位公差要求，一旦公差超差，会导致活塞销偏磨、连杆受力异常，大幅缩短传动组件的使用寿命。活塞顶面的形状需要匹配燃烧室的结构设计，平顶结构的活塞加工难度低、受热面积小，适用于多数通用动力设备的燃烧室构型，部分高压缩比的机型会在顶面设置气门避让坑，避免活塞运动到上止点时与进排气门发生运动干涉。

从传动匹配的角度看，活塞通过活塞销与连杆小头连接，将燃烧做功产生的直线往复推力传递给连杆，再由连杆带动曲柄完成旋转运动输出，整个运动过程中活塞会受到高温燃气的热负荷、往复运动的惯性力、侧向压力的交变作用，因此结构设计时需要在保证强度的前提下尽可能降低活塞自身重量，减少往复惯性力带来的整机振动。活塞的壁厚设计采用渐变结构，头部壁厚相对较厚，保证承受燃气高压的结构强度，裙部壁厚相对较薄，既可以减轻整体重量，也能优化裙部的受热变形特性，让热态下的配合间隙更均匀。

在实际选型适配过程中，除了基础的外形安装尺寸，还需要匹配活塞环的弹力参数、活塞销的配合公差，确保整套组件装入气缸后，往复运动无卡滞、密封性能达标，在额定转速下运行时不会出现异常磨损与动力损耗。这类活塞结构的建模过程需要重点处理环槽的退刀槽结构、销孔的倒角过渡、裙部的型线变化，这些细节直接影响后续零件加工的工艺可行性与实际装配后的运行稳定性，任何一处细节的参数偏差，都可能导致整套动力传动机构出现故障，影响设备的正常运行。
