三角铰接式机械连接臂结构设计

这款三角构型的铰接连接臂，主要应用在多连杆联动机构、轻载自动化执行端、工装夹具定位模组这类需要多点铰接同步动作的场景中，日常在非标自动化设备的连杆传动单元、小型作业机械的执行端支撑结构、检测设备的姿态调整支架上都能见到这类构件的身影。从实际使用需求出发，这类连接臂的核心作用是在三个铰接点位之间传递稳定的机械作用力，同时依托三角构型的固有结构特性，抵消传动过程中产生的侧向扭转力矩，避免单臂连杆在往复动作中出现形变偏移。

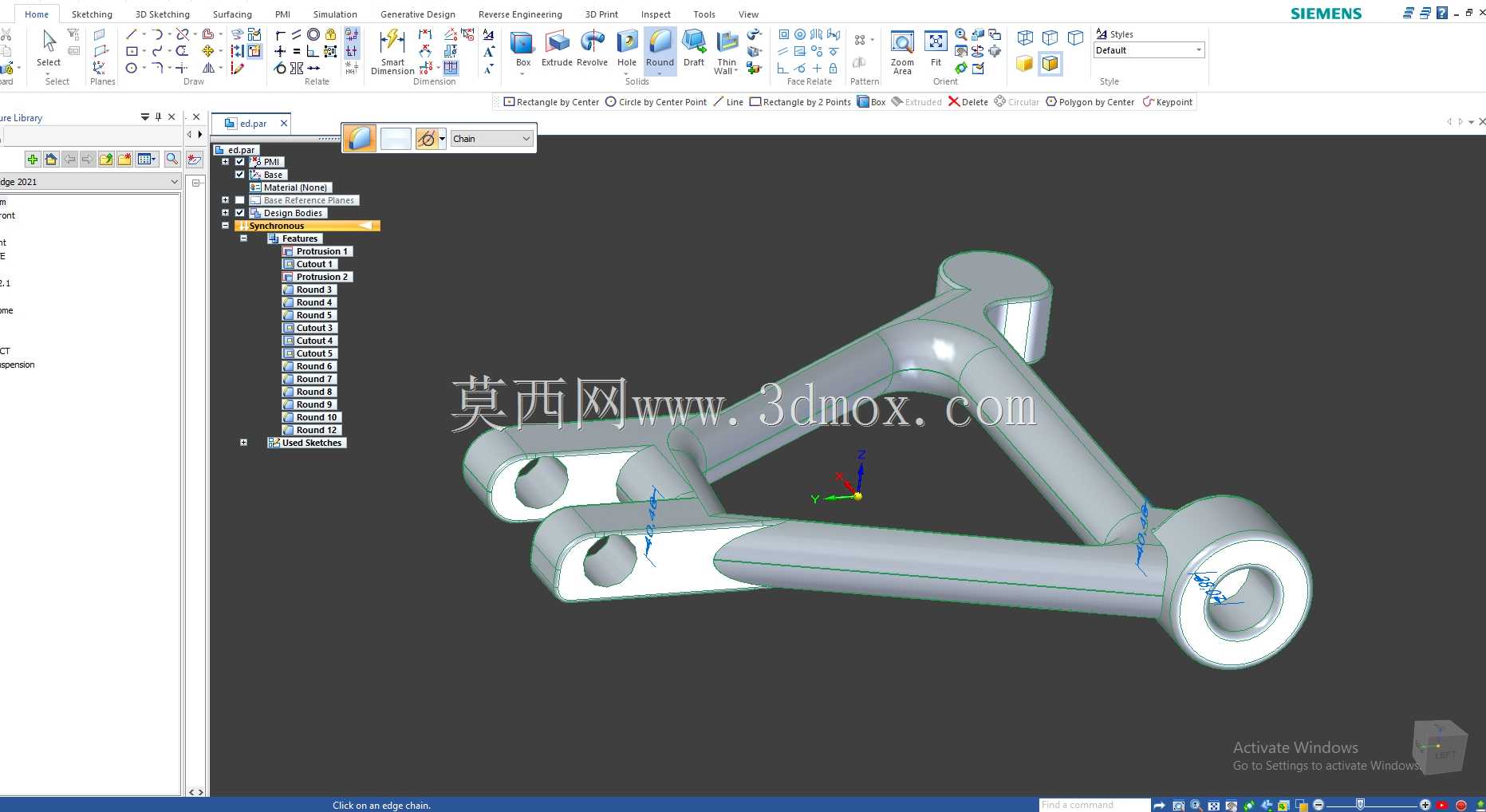

设计阶段最先敲定的是三个铰接端的相对位置关系，三个带衬套安装位的铰接孔分别对应三个动作连接点，孔位的同轴度公差控制在0.02mm以内，保证铰接销轴装入后不会出现卡滞、偏磨的问题。臂身采用一体化的三角桁架式构型，而非传统的单杆直臂结构，这种设计的优势在于同等材料用量下，结构的抗扭刚度能提升40%以上，尤其适合承受多方向交变载荷的使用场景——比如当连接臂同时承受推拉作用力和侧向摆动力矩时，三角构型的两条斜向支撑筋可以将载荷分散传导到整个臂身，不会出现应力集中在单一支点的情况。

从安装边界来看，三个铰接端的外圆直径统一做了等尺寸设计，适配行业通用的标准销轴与自润滑衬套，安装时不需要额外定制异形连接件，直接采用标准件即可完成装配。臂身的壁厚经过载荷校核，在承受额定1200N的推拉载荷时，最大形变量不超过0.05mm，完全满足轻载传动场景的精度要求。铰接孔的端面做了沉台设计，一方面可以给衬套的法兰边留出安装空间，避免衬套在销轴转动过程中出现轴向窜动，另一方面也能减少臂身与相邻连接件的接触面积，降低转动过程中的摩擦阻力。

在细节设计上，臂身的所有棱边都做了R2的圆角过渡，避免热处理和机加工过程中出现应力集中导致的开裂问题，同时也能减少装配过程中尖锐棱边对操作人员、相邻管线的划伤风险。三个铰接孔的中心连线构成的三角形并非等边构型，而是根据实际传动的行程比例做了非对称设计，其中两个铰接孔的中心距较短，对应驱动端的小行程摆动，第三个铰接孔与另外两孔的中心距更长，对应执行端的放大行程输出，这种比例设计可以在不额外增加驱动部件功率的前提下，实现执行端更大范围的动作覆盖。

实际装配过程中，这类连接臂不需要复杂的调试工序，只需要将三个铰接孔分别对应装入相邻构件的销轴，锁紧销轴端部的挡圈即可完成安装，日常维护时只需要定期向铰接孔内的衬套加注润滑脂，就能保证长期往复动作的顺畅性。相比传统的焊接式三角连接架，这种一体化成型的臂身结构不存在焊缝疲劳开裂的风险，在长期高频往复动作的工况下使用寿命更长，同时整体重量比焊接结构轻15%左右，能有效降低驱动端的负载损耗。

从应用适配性来看，这款连接臂既可以用在固定行程的刚性传动机构中，也可以搭配阻尼销轴用在需要手动调整姿态的支撑支架上，比如小型检测设备的探头调整架、工装夹具的快速压紧臂、自动化生产线的挡料机构摆臂等场景，都可以直接适配这类结构，只需要根据实际载荷需求调整臂身的壁厚和铰接孔的直径尺寸，就能快速衍生出适配不同工况的变体结构，不需要重新做整体构型的设计，能大幅缩短非标结构的设计开发周期。
