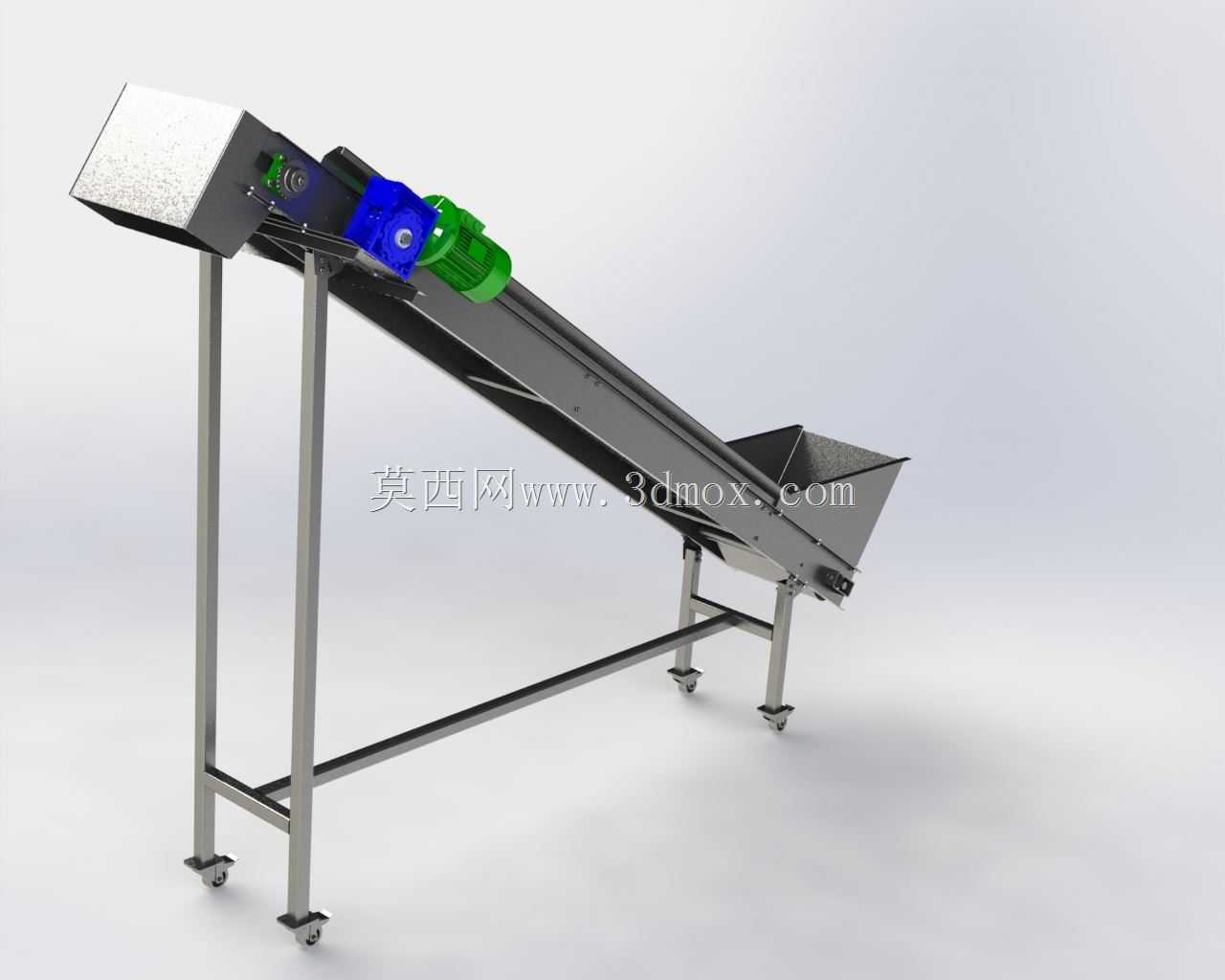

倾斜式上料爬坡皮带输送设备结构

做包装线配套设备设计快十二年，碰到最多的需求就是不同工位间的高度差物料衔接，很多刚入行的工程师做这类爬坡输送结构，要么把倾角算错导致物料打滑回落，要么机架刚度没算够运行三个月就出现架体变形皮带跑偏，这套倾斜上料输送结构的设计逻辑，刚好踩中了这类工况的所有核心设计要点。先从实际应用场景说，这类设备最常出现在立式包装机的进料端，也会用在食品加工、五金小零件分拣线的高低工位衔接段，负责把低位料斗里的散料、小包装件、规则块状物料持续输送到高位设备的进料口，替代人工上料的重复劳作，不少膨化食品、小五金配件的包装车间里，这类输送结构是整条线连续运行的关键衔接节点，一旦停机就会导致高位包装设备空转待料，所以设计时的可靠性优先级远高于花哨的附加功能。

从功能特性来看，这套结构采用的是深槽型托辊组承托皮带，和普通水平皮带机的平托辊不同，槽型托辊能把皮带两侧抬升形成兜状结构，在25度到35度的常规爬坡倾角下，能避免散状物料沿皮带表面下滑，进料端设置的敞口接料斗，边缘做了外翻卷边处理，不管是人工倒料还是前段设备落料，都不会出现物料卡滞在料斗和皮带的缝隙里，驱动端布置在设备高位，也就是卸料端的位置，这种布置方式能让皮带的承载段始终处于张紧状态，相比驱动端放在低位的结构，能减少皮带运行时的垂度，降低跑偏概率，驱动单元采用减速电机直连驱动辊的结构，省去了链传动的中间环节，既减少了传动损耗，也避免了链条润滑带来的物料污染风险，对食品、医药类包装场景的适配性更好。

设计思路上，这套结构的机架采用方管焊接框架，四条支腿底部都配置了可调脚杯，同时脚杯上方预留了脚轮安装位，既可以在固定工位调整水平高度补偿地面不平整，也能在需要换产调整线体布局时，临时安装脚轮推移设备，不用整体吊装。机架的斜段两侧设置了挡边，高度刚好和皮带槽型的上沿齐平，防止物料在输送过程中从侧边掉落，张紧结构采用尾部螺杆张紧，布置在低位进料端的改向辊两侧，调整时只需要转动两侧的张紧螺母就能微调皮带的张紧度和跑偏量，不用拆解任何护罩结构，现场运维的操作门槛很低。很多新手设计这类结构时容易忽略卸料端的刮板设置，这套结构在高位卸料辊的下方设置了聚氨酯刮板，紧贴皮带下表面，能把粘在皮带上的细碎物料刮落，避免物料夹在皮带和改向辊之间磨损皮带表面，也能减少回程段带料导致的地面污染。

再说到外形尺寸和安装边界，这类输送结构的倾角一般根据物料的安息角来定，常规散料取30度倾角时，水平投影长度和提升高度的比例大概在1.7:1左右，机架的宽度比皮带宽出100mm左右，预留两侧挡边和安装调节的空间，支腿的横向跨距要保证设备的重心始终落在四个脚杯的支撑范围内，尤其是高位端的支腿，要向外侧延伸出一定距离，避免设备满载时出现倾翻风险。安装时需要注意，高位卸料端和下游设备进料口的搭接距离要控制在50mm到100mm之间，既要保证物料能准确落入进料口，也要预留设备运行时的振动位移量，避免和下游设备硬接触传递振动；低位进料端的料斗上口高度要适配人工倒料或者前段设备的出料高度，一般控制在800mm到1000mm之间，符合人工操作的 ergonomic 高度要求，减少操作人员的弯腰幅度。另外皮带的运行速度一般控制在0.2m/s到0.8m/s之间，根据物料的流动性和下游设备的处理速度匹配，速度过快容易导致物料在卸料端抛洒，速度过慢则达不到产能要求，设计时要给减速电机预留调速余量，方便现场调试时匹配不同的生产节拍。

很多人做这类输送结构时会忽略回程段的托辊布置，这套结构在斜段的回程侧每隔1米设置一个平托辊，承托回程段的皮带，避免皮带过长出现下垂刮蹭机架的情况，驱动端的护罩采用快拆结构，日常检查减速电机温度、更换易损件时不用拧下大量固定螺栓，能减少运维的停机时间。整体结构没有多余的复杂零件，所有型材和标准件都采用市面通用规格，加工时不需要特殊工装，普通的焊接、剪板设备就能完成制作，装配时的公差要求也不高，只要保证前后辊筒的平行度，就能避免大部分皮带跑偏问题，对中小设备加工厂的生产适配性很强。
