90度转角皮带转弯输送设备结构设计

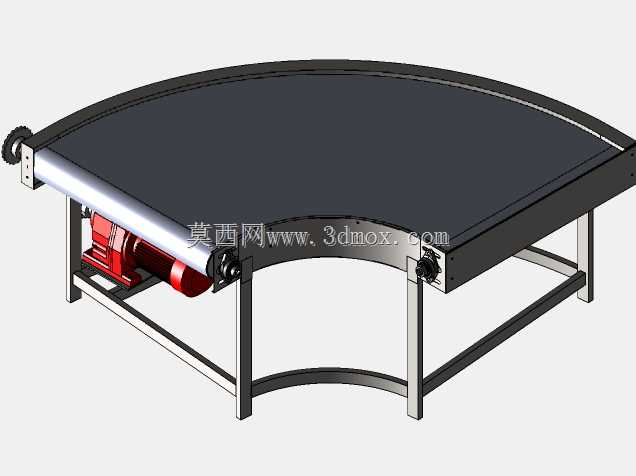

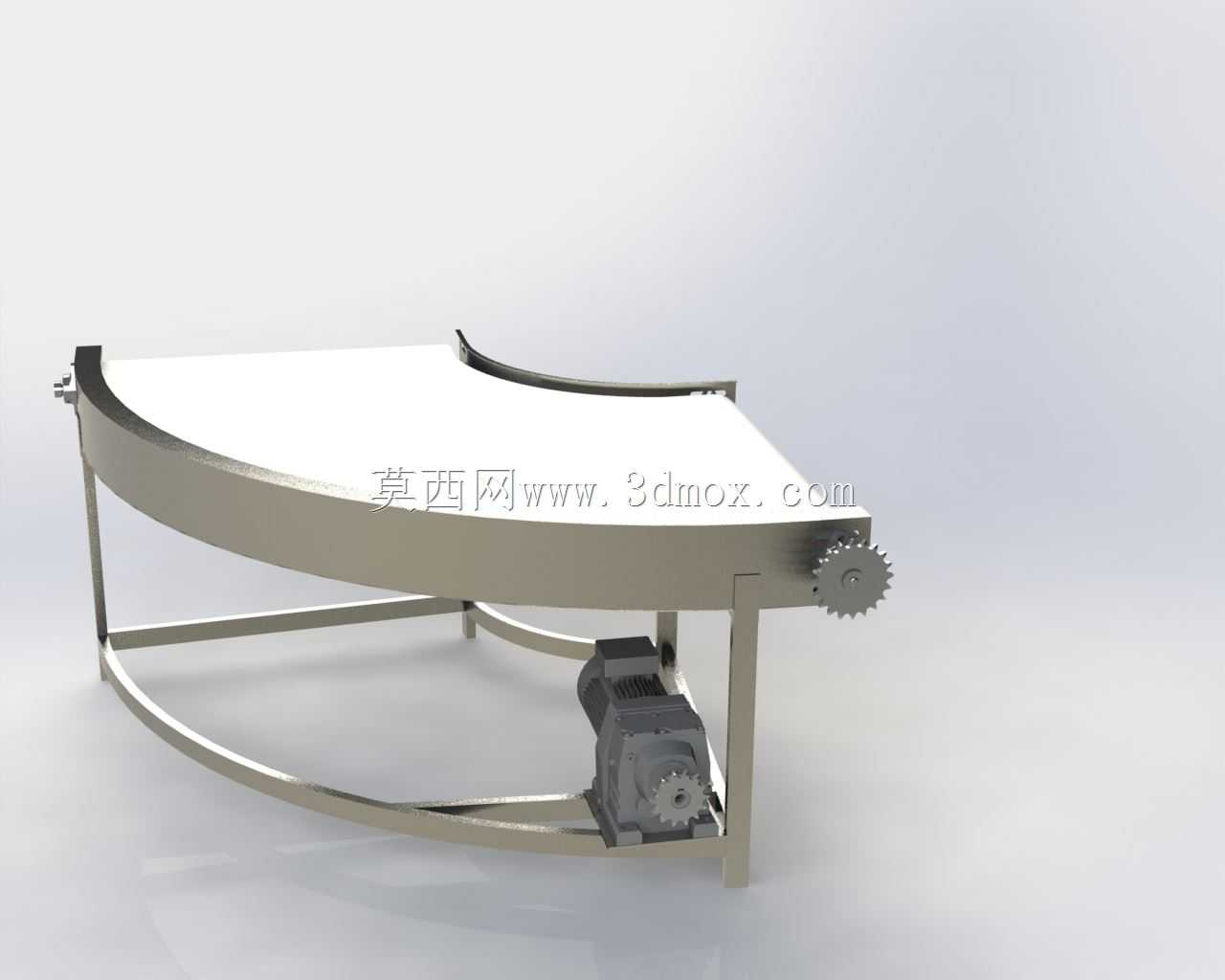

在生产车间的物流转运环节，直角布局的产线衔接位置一直是输送系统设计的常见难点，直线输送设备无法直接完成90度方向的物料转向，若采用多段直线输送加顶升移载的结构，不仅占用更多车间场地，还会增加设备成本与故障点，90度转弯输送机正是为解决这类场景的痛点开发的专用输送设备，可直接对接两段垂直布置的直线输送线，实现箱体、袋装件、小型工装托盘等物料的平稳转向输送，广泛应用于食品包装、电子组装、日化生产、仓储分拣等行业的线体布局中，能有效压缩产线占用空间，优化车间物流路径。从结构设计层面来看，这款转弯输送机采用扇形布置的皮带承载面，机架主体采用不锈钢方管焊接成型，适配多数洁净生产场景的耐腐蚀易清洁要求，底部设置弧形加强横梁连接两侧支腿，避免长期运行过程中机架受皮带张力作用出现变形，支腿底部预留可调脚杯安装位，可根据现场地面平整度调整设备水平度，同时适配不同高度的对接线体安装需求。驱动端布置在设备外侧的圆弧端点位置，采用齿轮啮合的传动结构，电机减速机输出端的主动齿轮与皮带端部的传动齿轮啮合，带动扇形皮带沿弧形导轨运行，皮带内侧设置导向挡边，嵌入机架的弧形导向槽内，防止皮带在转弯运行过程中出现跑偏、脱出的问题，设备进料端与出料端的端面均做了平齐处理，可直接与同宽度的直线皮带输送机对接，对接间隙控制在5mm以内，避免小型物料在转接位置出现卡滞。建模过程中首先确定转弯半径与输送面宽度参数，先绘制扇形的输送面轮廓草图，以90度圆心为基准，分别绘制内弧、外弧与两端直边，生成皮带的基础轮廓面，之后搭建机架的方管骨架，按照支腿、横梁、侧挡边的顺序依次生成实体零件，再装配驱动端的减速机、齿轮组件，提前预留驱动件的安装空间与维护操作空间，最后添加皮带、导向条、脚杯等附属配件，建模时需要重点校验皮带运行轨迹与导向槽的配合间隙，以及齿轮传动的中心距是否符合啮合要求，避免后续生产装配时出现干涉问题。设备的安装边界需要结合转弯半径确认，安装时需保证设备圆心位置与两段对接线体的转角中心重合，进料端与出料端的输送面高度保持一致，驱动电机侧预留不小于300mm的维护空间，方便后续检修减速机、调整皮带张紧度。
