博世铝型材带式物料输送设备结构

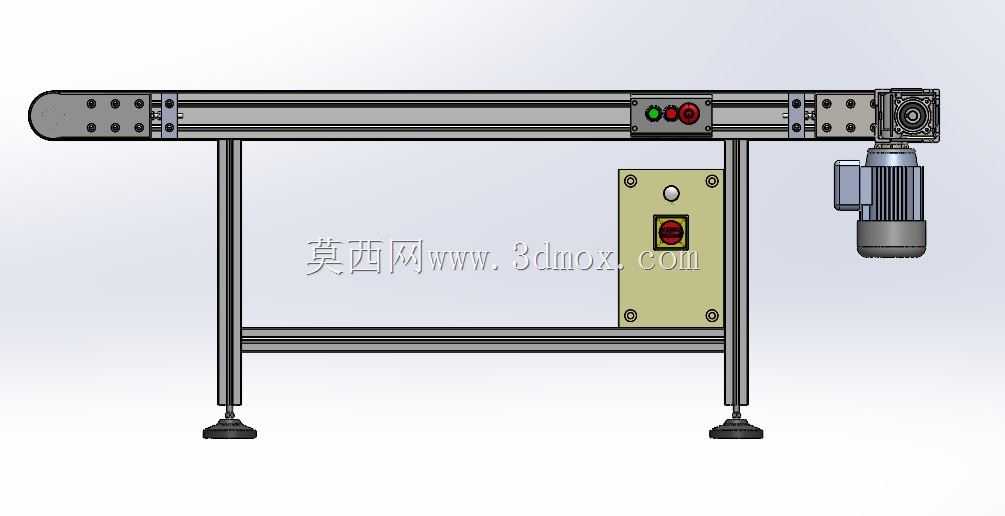

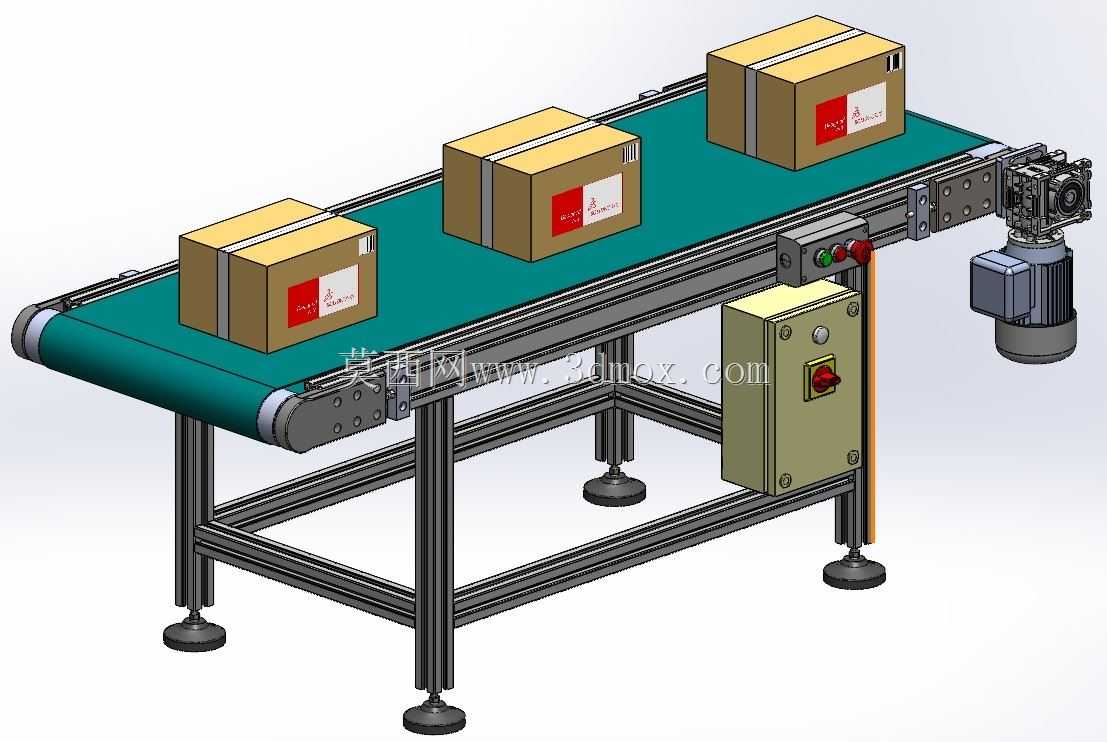

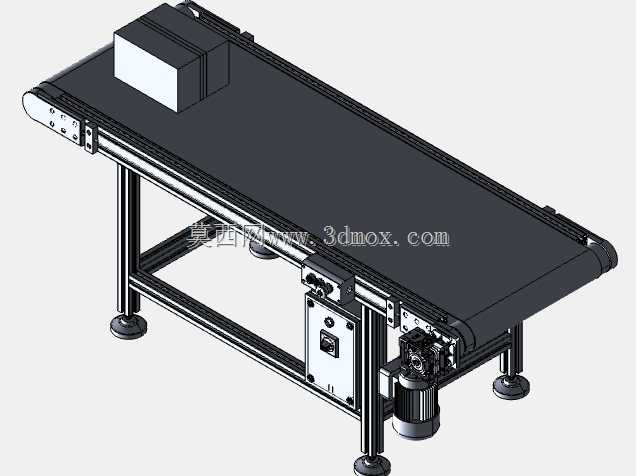

　　这款带式输送结构在轻工制造、电商仓储分拣、包装工序衔接、小型零部件装配产线中应用十分广泛，常作为工序间的物料传递载体，替代人工重复搬运，降低作业人员的动线折返强度，也能匹配上下游自动化设备的节拍，实现箱装、袋装、规整小型工件的平稳水平输送。设备主体采用工业铝型材搭建机架，相比传统焊接钢架，铝型材机架无需表面喷涂处理，装配时依靠型材槽内的预置螺母即可完成各部件的锁紧固定，后期调整机架宽度、长度或者加装附属检测元件、挡停机构时，不需要重新焊接钻孔，改造灵活性更强，也能适配多品种小批量产线的快速换线需求。输送面选用绿色PVC平皮带，皮带表面摩擦系数适中，不会对纸箱、塑料周转箱的接触面造成刮擦损伤，运行过程中噪音更低，皮带下方承托面采用光滑的高密度板材或者铝型材托条，避免皮带长时间承载后出现下塌变形，保证输送面的平面度，防止输送过程中物料出现偏移、滑落的情况。驱动端布置在设备一侧，采用减速电机直接驱动主动辊筒的结构，传动链路短，动力损耗小，减速电机的输出转速匹配常规产线0.1-0.5m/s的常用输送速度，也可根据实际产线节拍需求更换不同速比的减速机调整运行速度。

　　机架侧面独立安装了电控操作箱，箱体上设置了启动、停止按钮以及急停开关，急停开关采用旋转复位式结构，触发后能直接切断设备动力回路，在设备调试、异常卡料处理时能快速切断动力，保障作业安全，电控箱的安装位置距离操作面高度符合人体工程学要求，操作人员站在设备侧面即可完成启停操作，不需要过度俯身或者抬手。设备底部配备了可调式脚杯，脚杯底座采用防滑橡胶材质，支撑螺杆可以调节高度，调节范围覆盖±20mm，安装时可以根据地面的平整度调整各个脚杯的伸出长度，保证机架整体处于水平状态，避免皮带因为机架倾斜出现跑偏问题，脚杯的承载能力匹配整台设备满载时的总重量，长期运行不会出现支撑变形。

　　皮带两侧设置了导向挡边，挡边高度略高于皮带表面，能限制物料在输送过程中的横向位移，尤其是输送尺寸较小的工件时，能避免工件从皮带侧边掉落。主动辊筒和从动辊筒的两端都设置了张紧调节结构，通过调整螺栓的进给量就能改变从动辊筒的轴向位置，实现皮带张紧度的调整以及皮带跑偏的校正，日常维护时不需要拆解机架主体，仅用常规扳手就能完成调整作业，降低运维难度。设备的安装边界需要预留足够的操作空间，驱动端一侧需要预留至少300mm的检修空间，方便后期对减速电机进行维护、更换皮带，电控箱一侧需要预留400mm以上的操作空间，方便操作人员进行设备操作和故障排查，设备的进料端和出料端可以根据实际产线布局，对接工作台、包装机、分拣设备等其他工位装备，衔接处的高度差可以通过底部脚杯进行微调，保证物料过渡顺畅。

　　在设计这类输送结构时，首先要根据输送物料的单重、总承载量确定铝型材的截面规格，常规轻型输送场景选用4040系列铝型材即可满足机架强度要求，如果输送较重的工件则需要更换更大截面的型材或者增加横向支撑横梁的密度，避免机架出现晃动；其次要根据输送长度确定辊筒的直径，过长的输送段需要在中间增加托辊，减少皮带的下垂量；皮带的选型要匹配输送物料的特性，有防静电需求的场景要选用防静电PVC皮带，输送有油污的工件则要选用耐油橡胶材质的皮带。这类带式输送结构的模块化程度很高，所有部件都采用标准件装配，不需要定制复杂的焊接件，生产装配周期短，后期搬迁、改造的成本更低，在中小型装配产线、包装流水线、仓储分拣线中是十分常用的基础输送单元，建模时需要重点关注铝型材的装配间隙、辊筒的同轴度、皮带的张紧行程预留，避免实际装配时出现干涉或者调节量不足的问题。
