SFU1204滚珠丝杠配套螺母安装座壳体

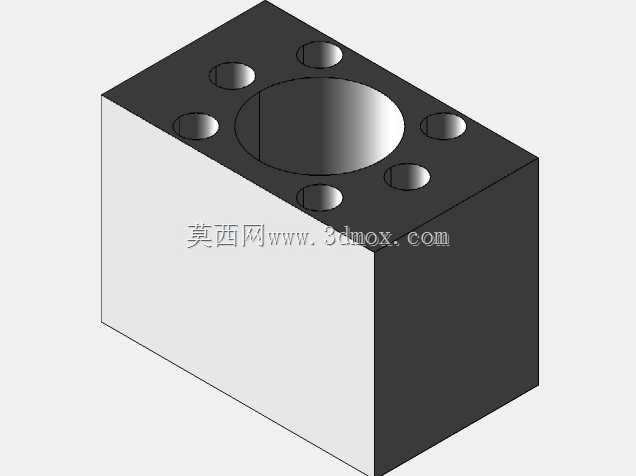

　　在直线传动模组的搭建过程中，滚珠丝杠副的安装固定精度直接决定了整套传动系统的运行平稳性与重复定位精度，这款适配SFU1204规格滚珠丝杠的螺母外壳，是专门针对该型号丝杠螺母设计的安装转接承载部件，常见于小型数控滑台、桌面级自动化移栽机构、3D打印设备Z轴传动、精密检测平台位移驱动等对安装空间有紧凑要求的场景中。从结构设计逻辑来看，该壳体采用方块式整体加工构型，主体为规整的长方体结构，这种构型的核心优势在于安装基准面易加工，能够直接与设备滑台的安装平面贴合，无需额外设计转接调整结构，大幅降低安装调试的难度。壳体端面设计有六个均匀分布的安装沉孔，对应SFU1204丝杠螺母法兰端的安装孔位，安装时可通过内六角螺栓直接将丝杠螺母锁紧在壳体内腔端面，保证螺母与壳体的同轴度，避免因安装偏心导致丝杠运行时出现卡顿、磨损加剧的问题。壳体中心的大直径通孔为螺母容纳腔，尺寸完全匹配SFU1204螺母的外径公差，装配时螺母可直接嵌入腔体内，径向配合间隙控制在合理范围内，既不会因间隙过大导致螺母运行时产生径向窜动，也不会因过盈配合造成装配困难、螺母外壳受挤压变形的问题。

　　从安装边界来看，该壳体的长方体外形可适配多种标准滑台的安装槽距，侧面与底面均可作为安装基准面，根据设备的实际布局需求选择固定方向，既可以从壳体底面穿装螺栓固定在滑台的滑动板上，也可以通过侧面的安装孔位实现垂直方向的固定，适配不同安装朝向的传动布局。在实际设备运行过程中，这个壳体承担着将丝杠螺母的旋转运动转化为直线运动的力传递作用，当丝杠旋转带动螺母做直线位移时，壳体将螺母的推力均匀传递到与之连接的滑动负载上，避免螺母直接承受偏载力，有效保护丝杠滚道与滚珠的接触面，延长整套丝杠副的使用寿命。

　　设计时特意将壳体的壁厚做了均衡处理，既保证了足够的结构刚性，在承受额定轴向推力时不会出现形变，又尽可能控制了整体重量，降低滑动部分的惯量，提升传动系统的响应速度，这一点在高速往复运动的传动场景中尤为重要，过重的滑动部件会增加伺服电机的负载，也容易在启停阶段产生过冲问题，影响定位精度。在装配调试环节，该壳体的规整外形也方便打表找正，安装时可以通过百分表吸附在设备床身上，打表检测壳体的安装面与丝杠轴线的平行度，通过微调安装螺栓的锁紧力度即可快速调整到合格的精度范围，相比异形结构的安装座，大幅缩短了设备的装配调试周期。

　　针对不同的使用场景，该壳体既可以采用45号钢表面发黑处理的工艺提升耐磨与防锈性能，也可以采用铝合金材质加工来进一步降低整体重量，适配对负载重量有严格要求的轻量化设备，两种材质的加工尺寸基准完全一致，可直接互换，无需调整配套的安装结构。在日常设备维护中，这种分体式的螺母外壳设计也方便丝杠副的润滑与检修，需要维护时只需拆下端面的安装螺栓，即可将螺母从壳体中取出，清理滚道内的油污与杂质，重新加注润滑脂后再装回即可，无需拆卸整套传动机构，降低了设备维护的时间成本。
