螺旋轨道循环钢珠传动演示装置

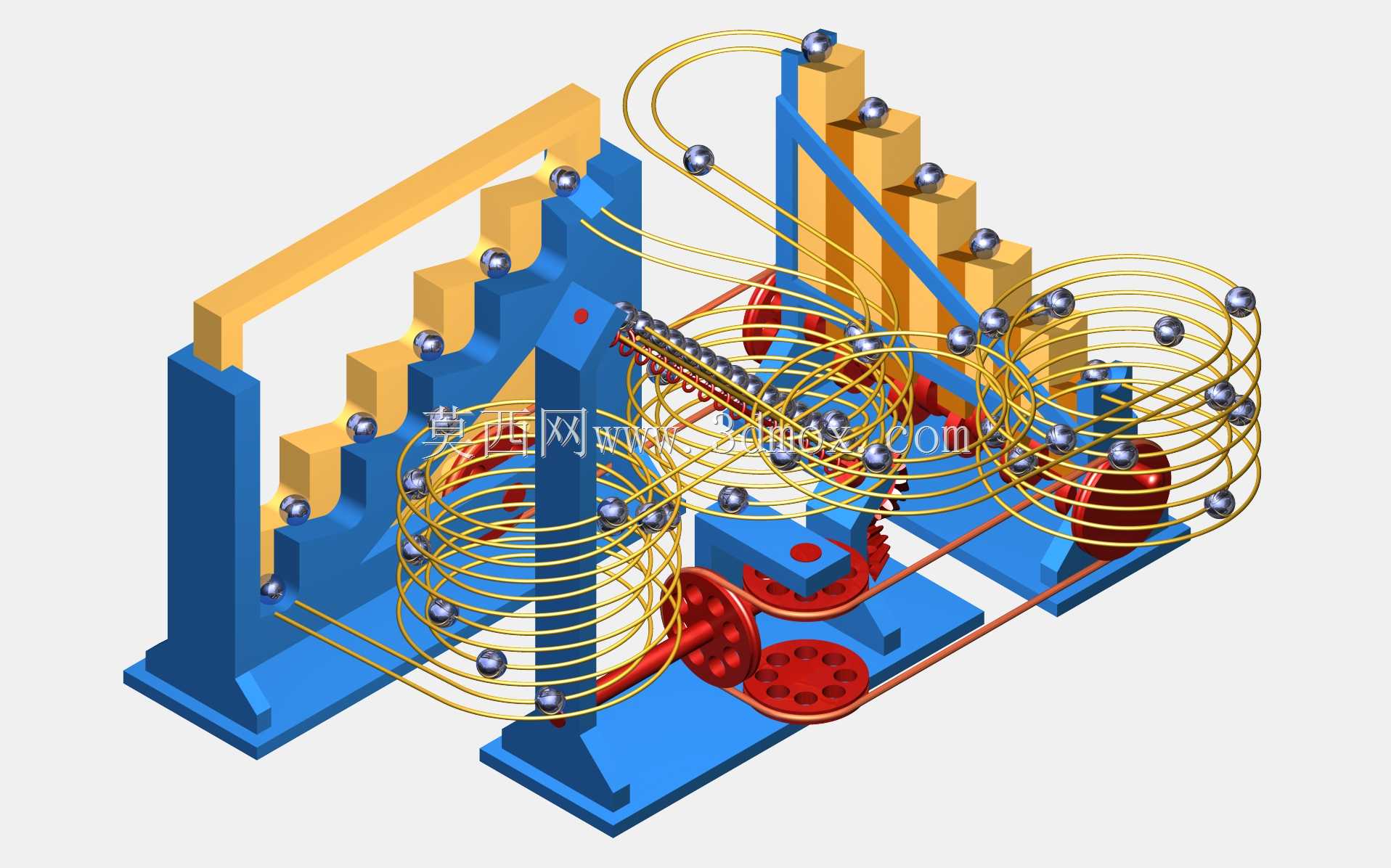

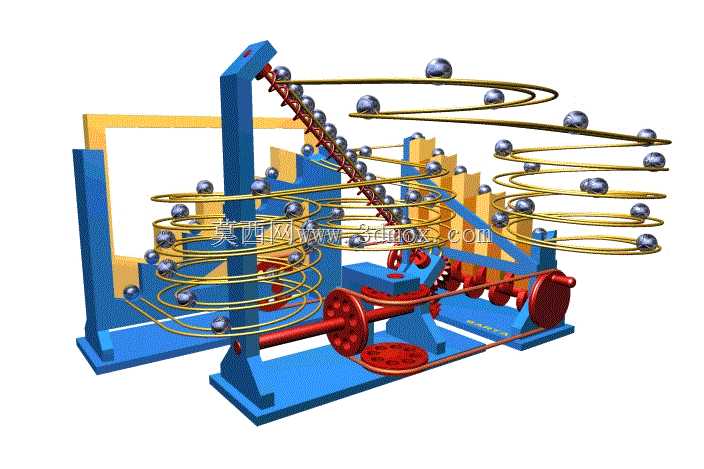

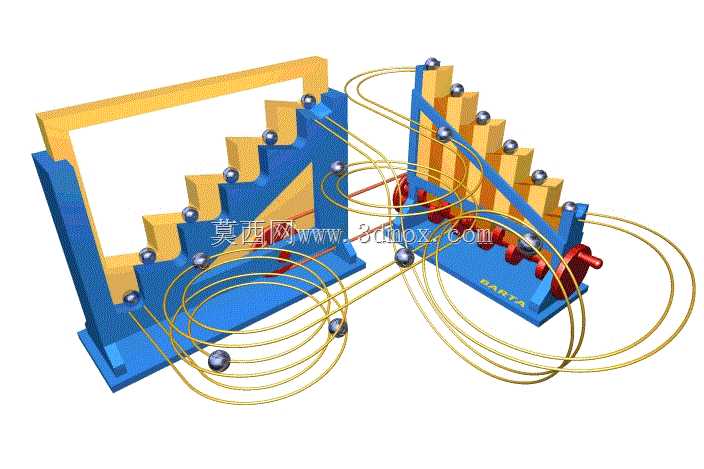

　　这套螺旋轨道循环钢珠装置，常被应用于机械原理科普展示、工业设计展会互动装置、青少年科创教育教具场景，也可作为自动化输送单元的原理验证样机，用来直观展示离散物料的循环提升、重力输送与动力驱动的协同逻辑。从实际功能来看，装置核心是实现钢珠的闭环循环运动：底部的动力输出轴通过带轮与链轮组合，将旋转动力传递至垂直布置的提升链板，链板上的等距拨爪会逐个承接从下层螺旋轨道滑落的钢珠，沿垂直导轨将钢珠提升至顶层轨道入口，钢珠进入顶层螺旋轨道后依靠自身重力沿螺旋导槽逐级滑落，过程中经过多段不同曲率的轨道段，最终回到底部接料位，完成整个循环流程。设计过程中，首先需要核算钢珠的运行节拍，根据提升链的线速度匹配螺旋轨道的螺距与倾斜角度，确保钢珠在重力滑落阶段不会出现卡滞、跳珠的问题——螺旋轨道的倾斜角度需要控制在钢珠自然滚动临界角以上，同时轨道槽的宽度要比钢珠直径大0.8-1.2mm，既预留足够的滚动间隙，也避免钢珠在轨道转弯处因离心力脱轨。提升段的链板拨爪间距需要严格匹配钢珠直径，间距过小会出现两个钢珠同时卡入拨爪的故障，间距过大则会降低输送效率，同时垂直导轨的导向面需要做抛光处理，减少钢珠提升过程中的摩擦阻力。

　　整个装置的机架采用方管焊接式框架结构，底部安装面预留了四个M8的地脚安装孔，可直接固定在工作台面或展示台架上，整体外形的长宽高边界控制在600mm400mm550mm范围内，适配常规的展示台摆放空间，不会占用过多安装面积。动力输入端预留了标准的电机安装法兰位，可根据展示需求匹配不同转速的减速电机，若用于科普展示场景可选用低转速大扭矩电机，将钢珠循环节拍控制在每分钟15-20个循环，方便观众观察整个运动过程；若用于原理验证测试则可匹配调速电机，测试不同转速下钢珠的运行稳定性。

　　轨道部分采用分段式装配设计，每一段螺旋轨道都通过支架与主框架连接，支架上预留了长条形调节孔，可微调轨道的倾斜角度与对接位置，方便装配过程中校准轨道的衔接精度，避免钢珠在轨道接缝处出现卡顿。底部的接料槽设计有导向斜面，可将滑落的钢珠精准引导至提升链的进料位置，接料槽的侧面开有观察口，可直接观察钢珠的进料状态，方便调试过程中排查卡料问题。装置的传动部分全部布置在机架内侧，外侧加装透明防护板，既可以避免运行过程中钢珠意外脱出，也不会遮挡内部的传动结构，方便观察整个机械运动的全过程。

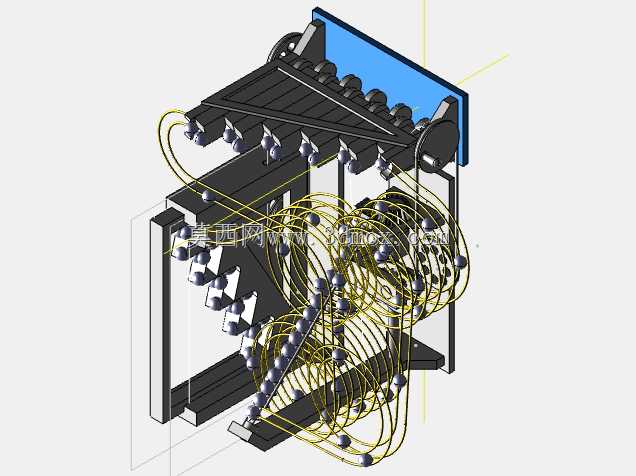

　　在细节设计上，螺旋轨道的末端设置了缓冲段，通过微小的轨道仰角降低钢珠滑落至接料槽时的冲击力，减少钢珠与接料槽的碰撞噪音，同时也能避免钢珠因冲击力过大弹出接料范围。提升链的张紧机构布置在机架底部，通过调节螺栓即可调整链条的张紧度，无需拆解其他结构，方便后期的维护调试。整个装置的所有运动副都预留了润滑注油孔，长期运行时可定期加注润滑脂，降低传动部件的磨损，延长设备的使用寿命。从结构建模的角度来看，这套装置的建模难点在于螺旋轨道的曲率匹配，需要根据钢珠的运动轨迹绘制连续的螺旋扫掠路径，确保每一段轨道的衔接处曲率平滑过渡，避免出现拐点造成钢珠卡滞；同时提升链的拨爪运动需要做运动仿真验证，模拟拨爪在整个行程中与钢珠的接触状态，确认拨爪在进料位置能顺利勾住钢珠，在顶层出料位置能顺利将钢珠送入螺旋轨道入口，不会出现干涉问题。
