弯接式柔性液压软管组件结构设计

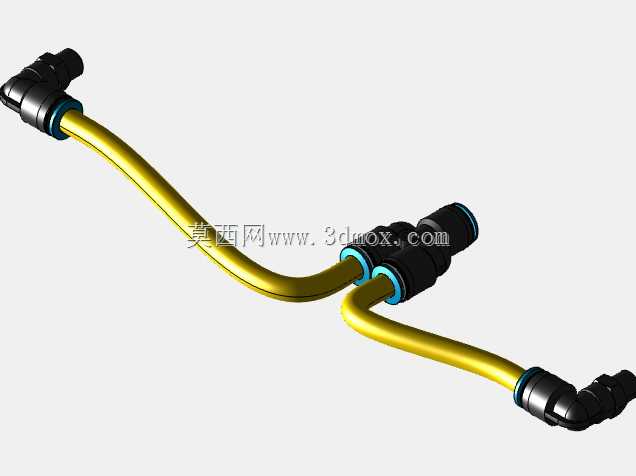

　　在液压系统、气动回路以及设备内部线缆布设场景中，柔性管路承担着介质输送、活动部件间动力传递、线缆防护的核心作用，区别于硬管的固定走向布设，柔性软管可适配设备运行过程中的相对位移，补偿安装误差，吸收管路振动，在工业设备、工程机械、自动化生产线的走管布线环节应用极为广泛。本次设计的弯接式柔性软管组件，采用两端90度弯角快插接头搭配中间柔性管体的结构，可直接适配安装面与管路走向垂直的布设场景，无需额外增加直角转接头，减少管路连接节点，降低介质泄漏风险。

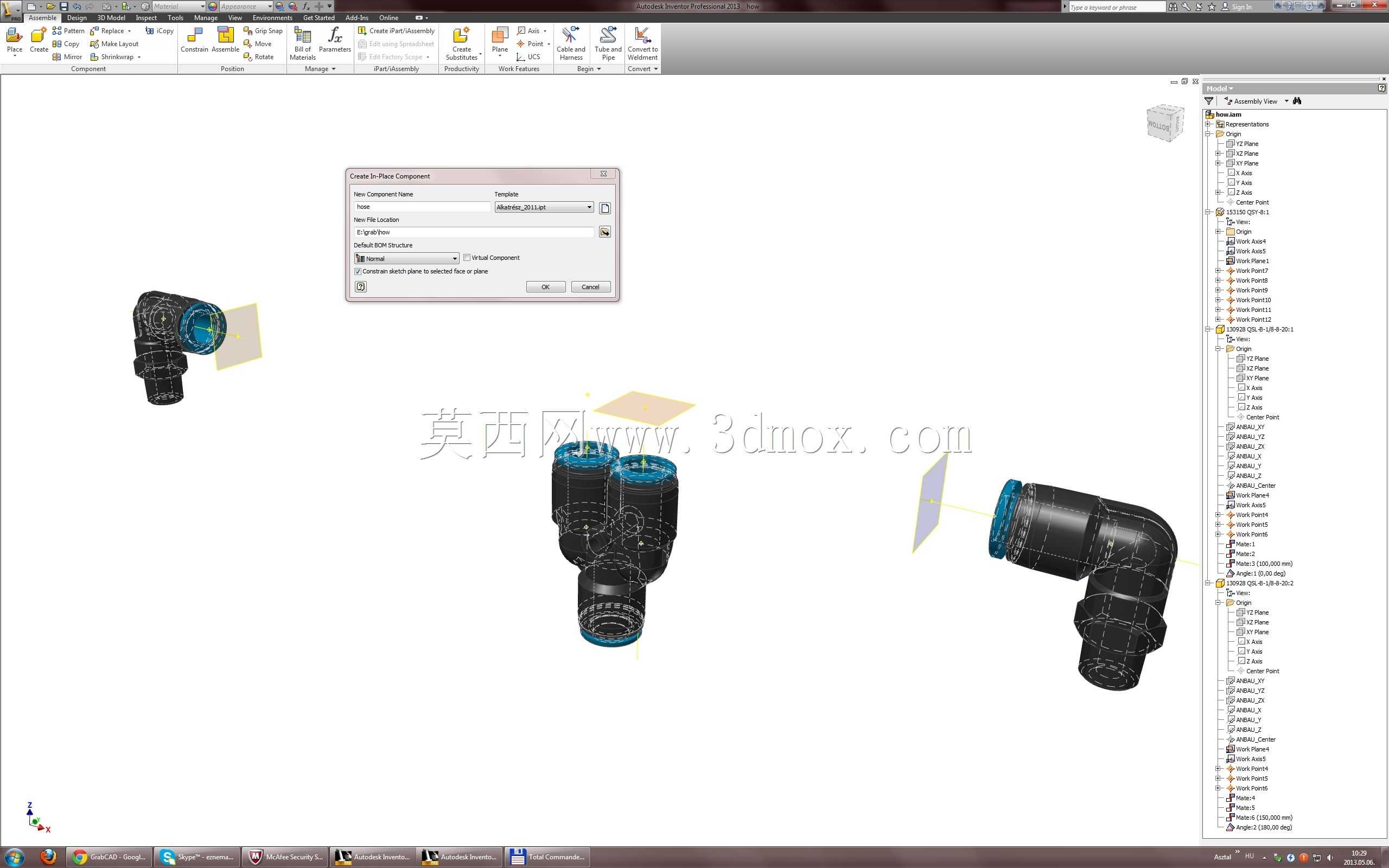

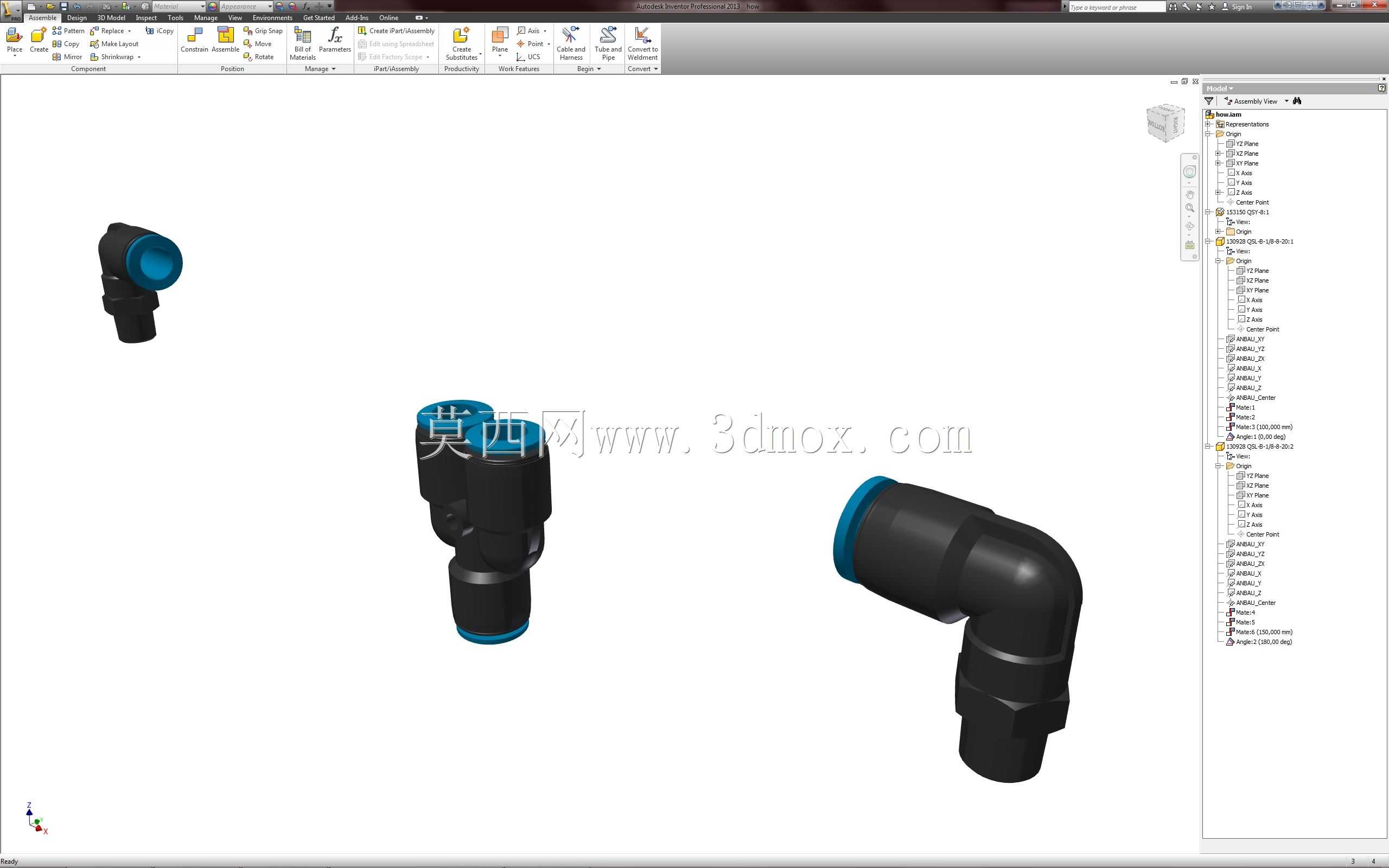

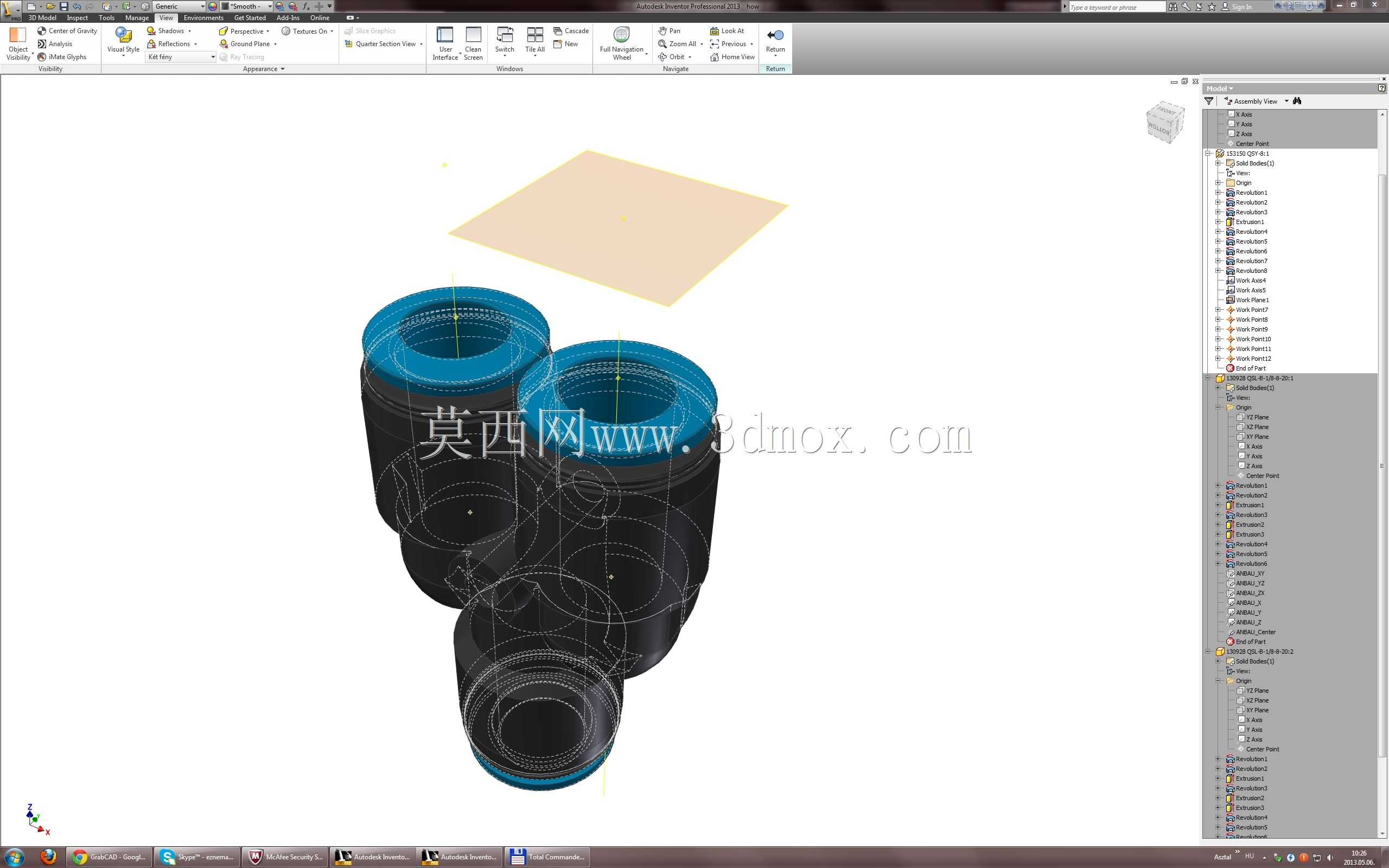

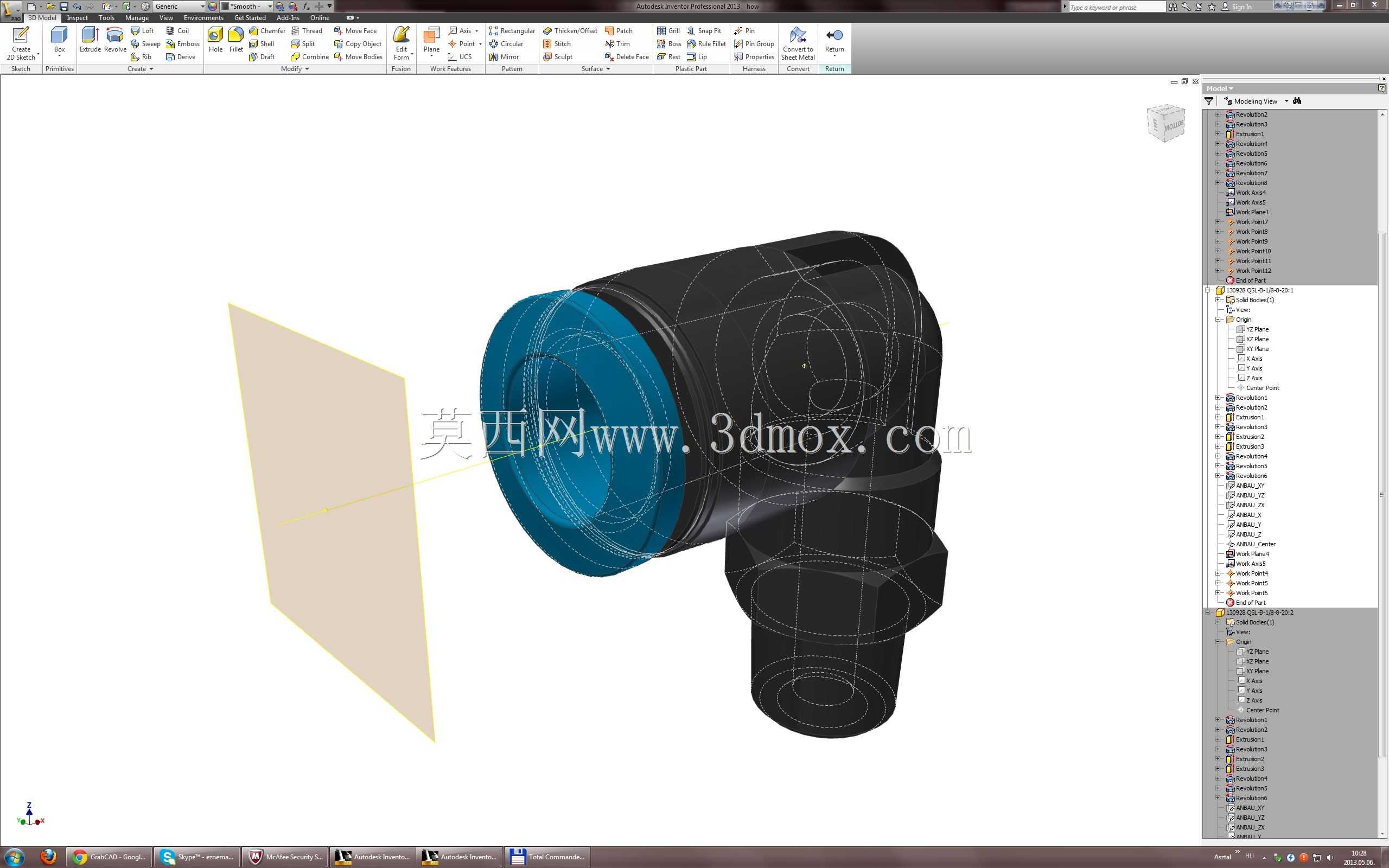

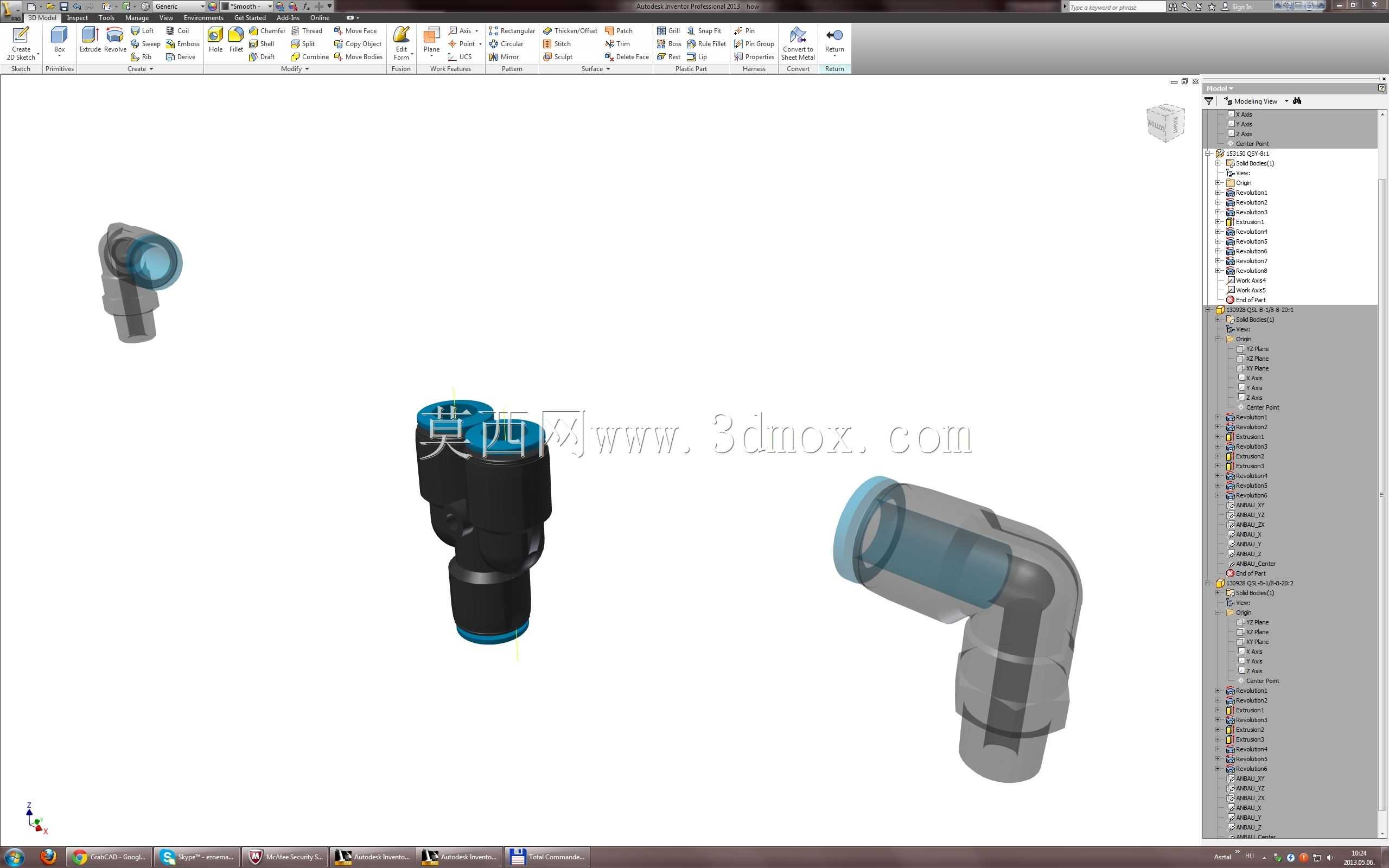

　　从实际应用场景来看，这类软管组件常应用在设备活动关节处的流体输送，比如工业机器人末端执行器的气路连接、工程机械液压执行元件的油路连通、自动化设备滑台模组的气动回路布设，也可用于设备内部线缆的外部防护，替代传统波纹管护套，在设备往复运动过程中对内部线缆形成耐磨、防拉扯的防护层。设计过程中首先确定两端接头的安装边界，弯角接头的插接端采用标准快插结构，可直接适配对应外径的硬管或者其他管路接头，接头与软管连接的部位做了环形凸台结构，装配后通过卡箍或者扣压方式实现软管与接头的牢固连接，避免管路带压运行过程中出现接头拔脱的问题。

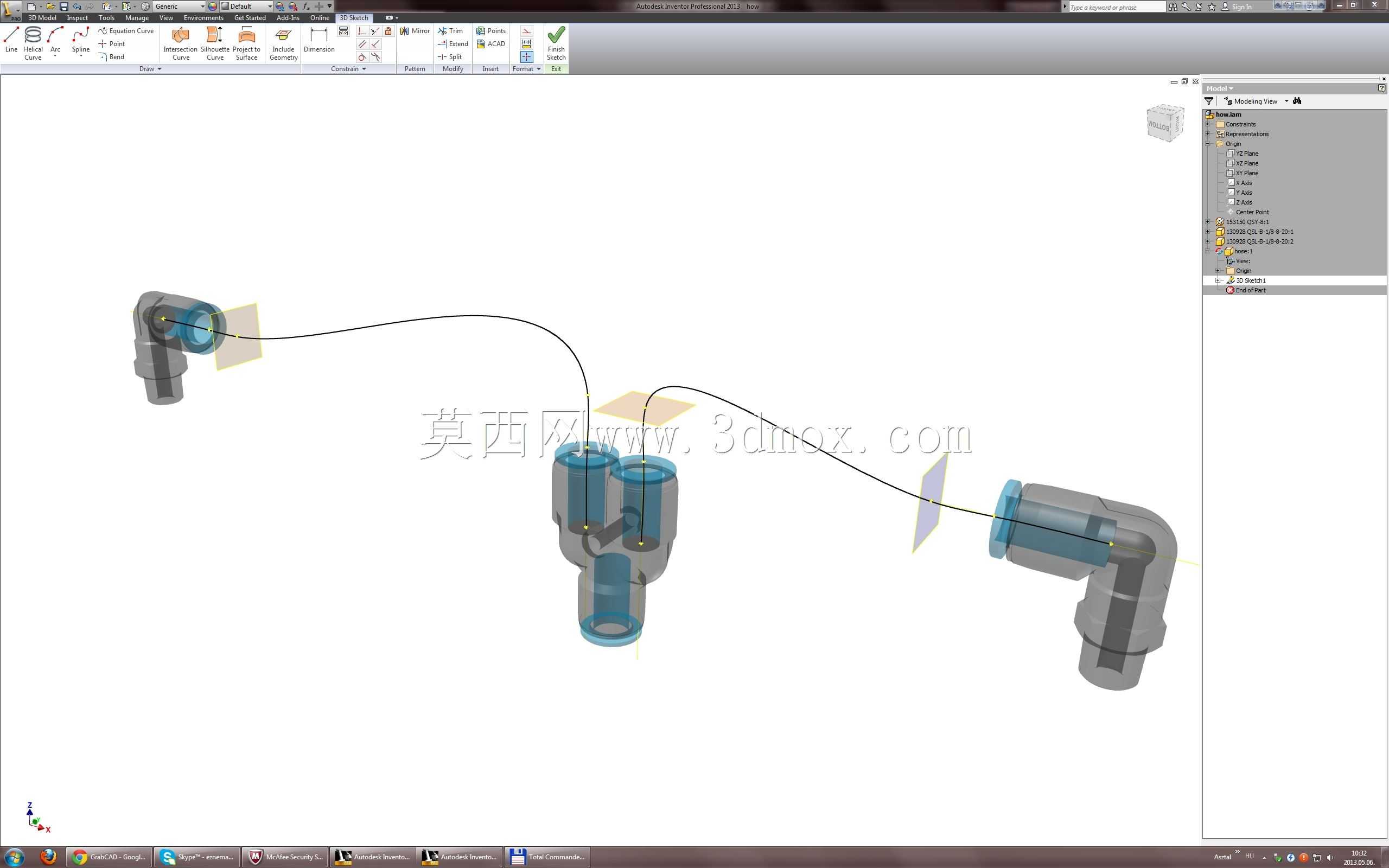

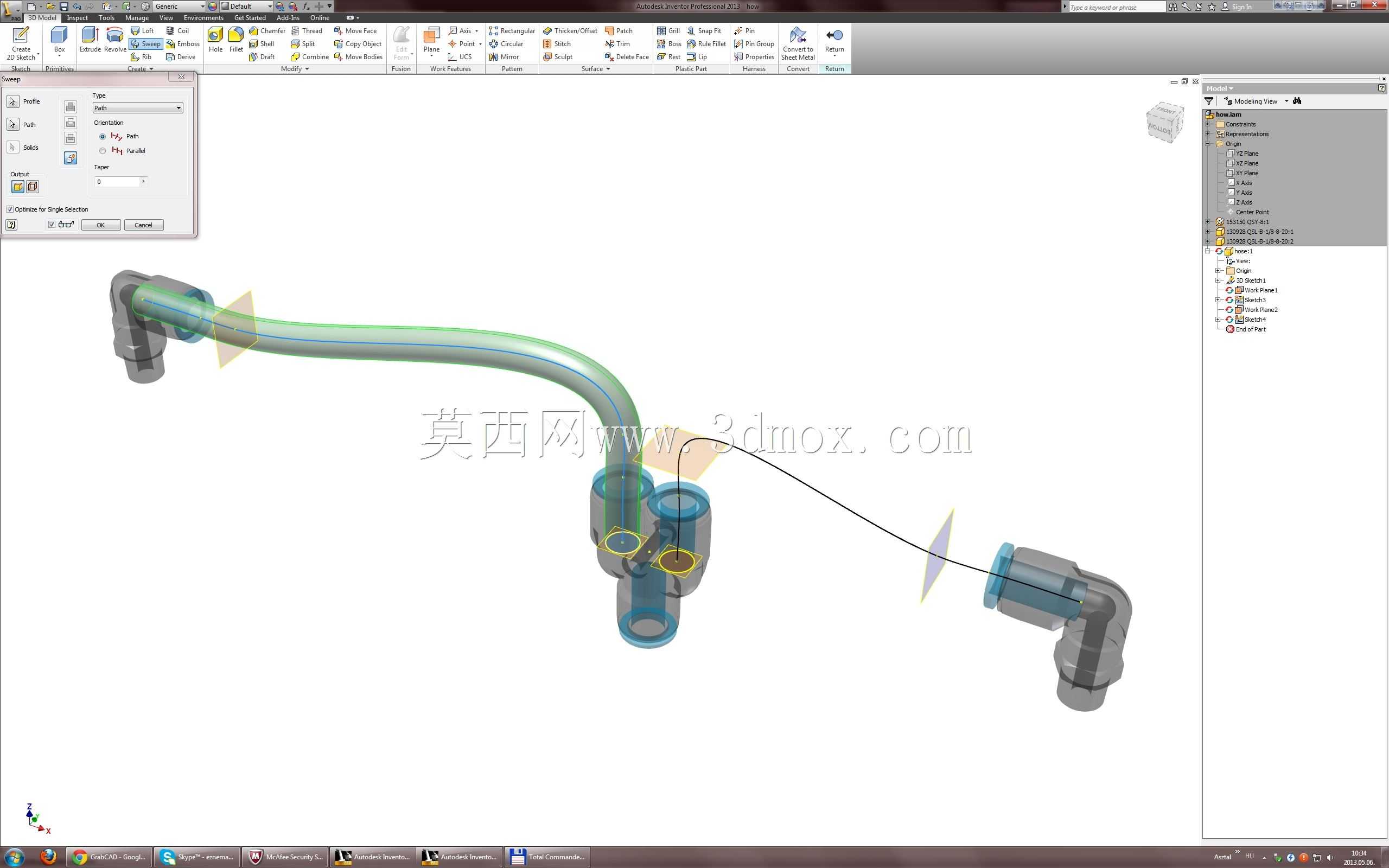

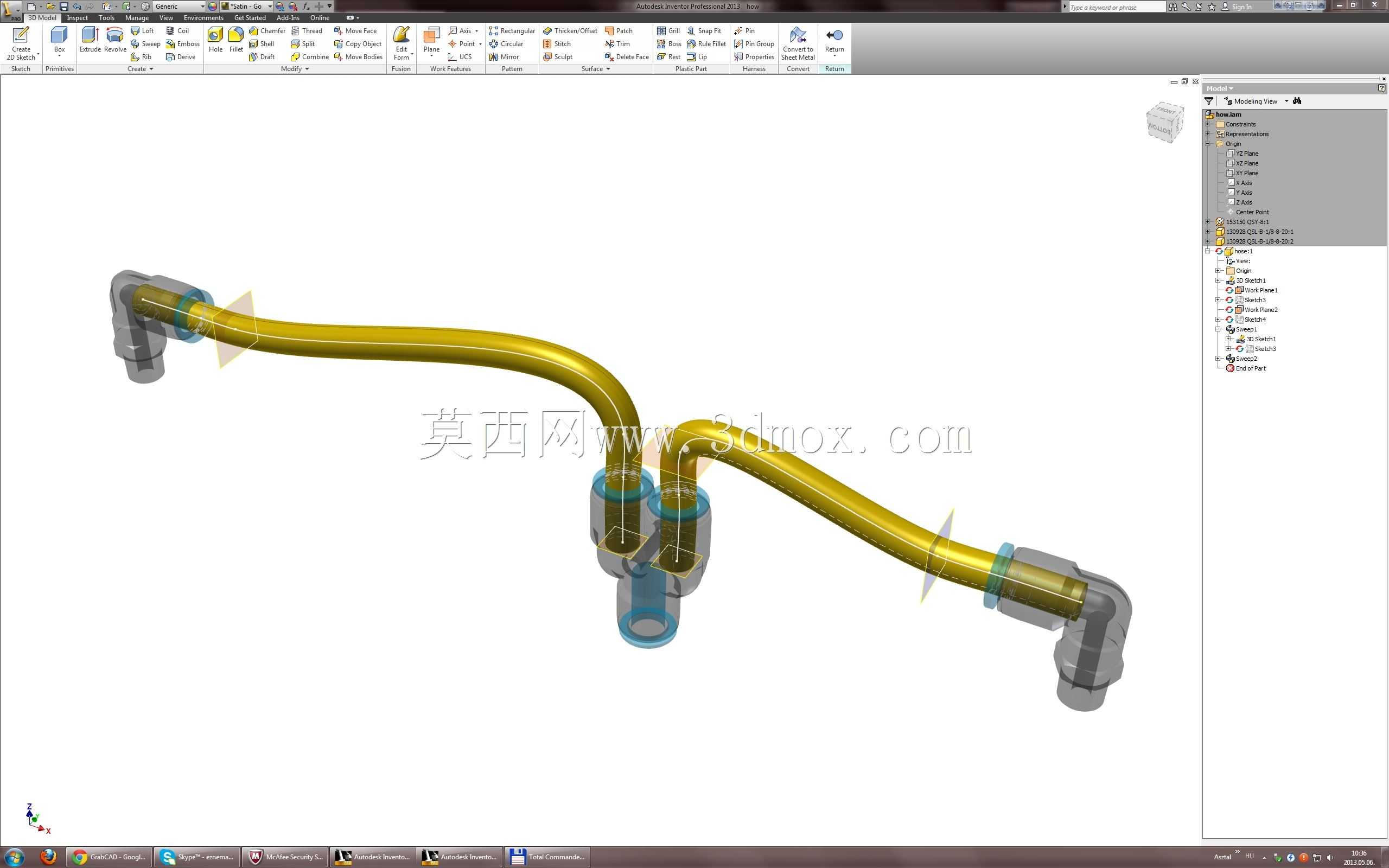

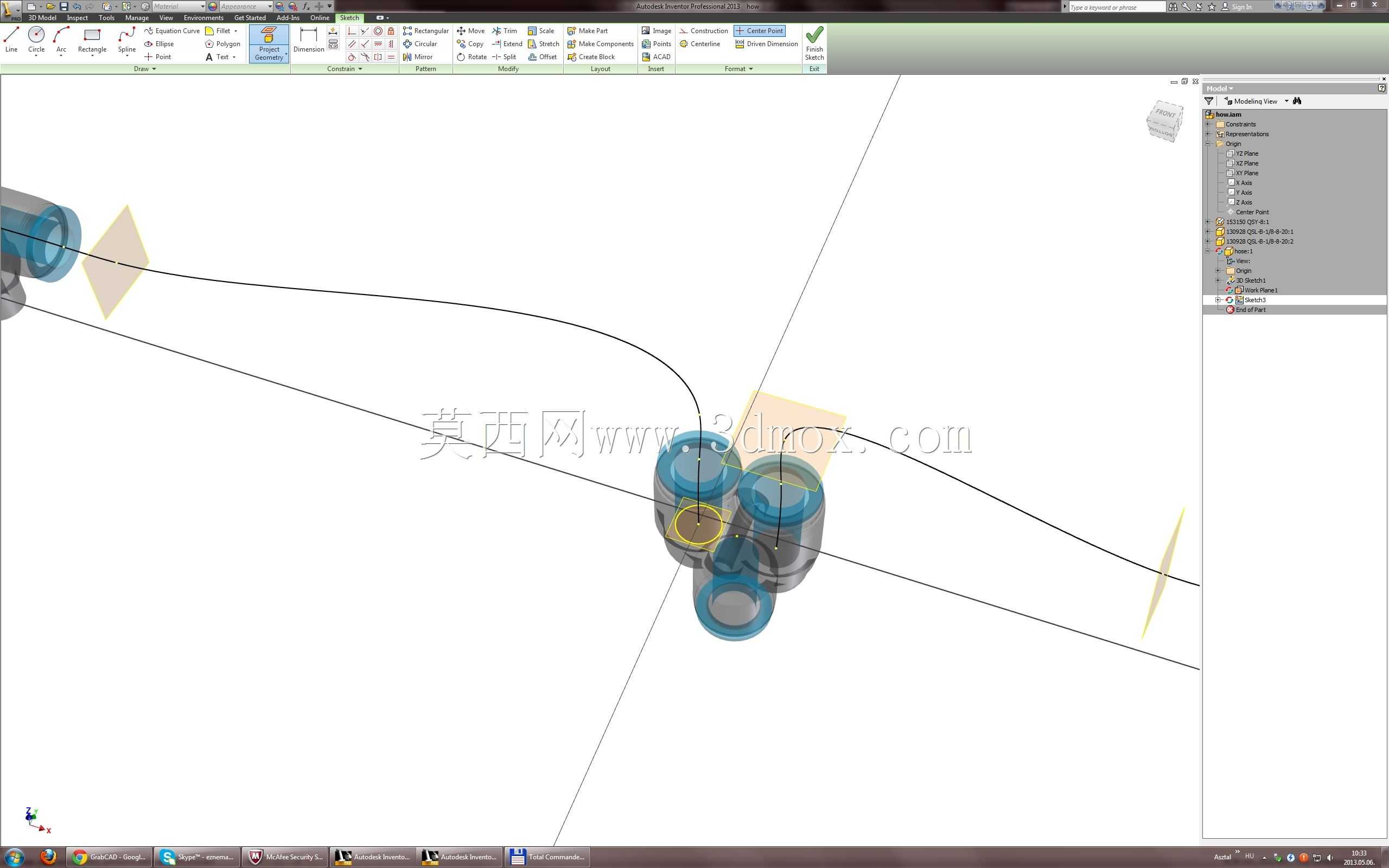

　　中间柔性管体的曲率设计充分考虑了最小弯曲半径要求，避免弯折过度导致管体通径缩小、介质输送阻力增大，或者管体出现折痕影响使用寿命，管体的长度可根据实际安装间距做适配调整，建模过程中采用样条曲线驱动管体特征，可通过调整曲线走向快速适配不同安装空间的走管需求，同时保留管体长度参数的可编辑性，方便设计人员根据实际布设路径快速调整模型尺寸。从安装适配性来看，两端弯接头的安装面做了定位止口设计，装配时可快速对准安装孔位，接头的密封部位采用锥面配合结构，无需额外添加密封件即可实现可靠密封，降低装配复杂度。在设备运行过程中，这类柔性软管可随连接部件的移动产生适应性形变，不会对活动部件形成额外的运动阻力，同时可缓冲设备运行产生的振动，避免振动直接传递到硬管管路导致接头松动。建模过程中重点还原了接头与软管的连接细节，包括接头部位的防滑纹理、管体与接头的配合间隙、弯角部位的过渡圆角，确保模型可直接用于装配干涉检查、管路布局仿真，也可作为后续工程出图、BOM统计的基础数据。

　　在实际选型应用中，设计人员可根据输送介质的特性选择对应材质的管体，比如输送液压油可选用耐油橡胶材质，输送压缩空气可选用PU材质，防护线缆可选用尼龙或者PVC材质，接头材质也可根据应用场景的防腐、强度要求选择工程塑料或者金属材质，模型的参数化结构可快速调整接头规格、管体长度、弯曲半径，适配不同的安装空间与使用需求。这类柔性管路组件的设计核心是在保证流通通径满足流量要求的前提下，尽可能提升管路的柔性适配能力，同时兼顾连接可靠性与装配便捷性，避免在设备长期运行过程中出现管体破损、接头泄漏、管路干涉等问题，建模时充分考虑了实际生产装配的工艺要求，接头的扣压部位预留了足够的装配空间，管体的弯曲半径符合行业通用规范，确保设计方案可直接落地应用。
