皮带输送机可调节式传送带张紧装置

在散料、包装件连续输送的生产场景中，皮带传动的张紧度控制直接决定输送系统的运行稳定性，一旦皮带出现松弛打滑，轻则出现输送速度不均、物料偏移掉落，重则加剧皮带与辊筒的磨损，大幅缩短易损件更换周期，增加产线非计划停机时长。这款张紧装置正是针对中小型皮带输送机的张紧需求设计，可直接集成在输送机机架端部，无需对原有架体做大规模改造即可完成安装。

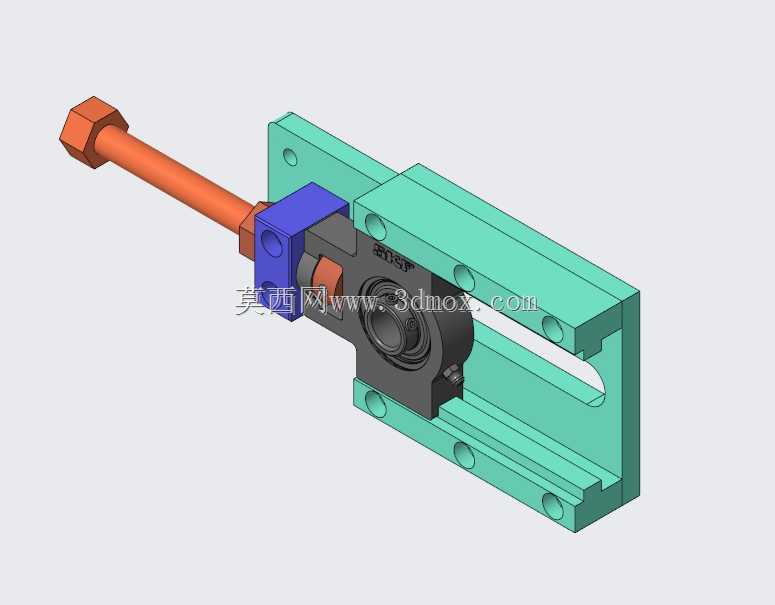

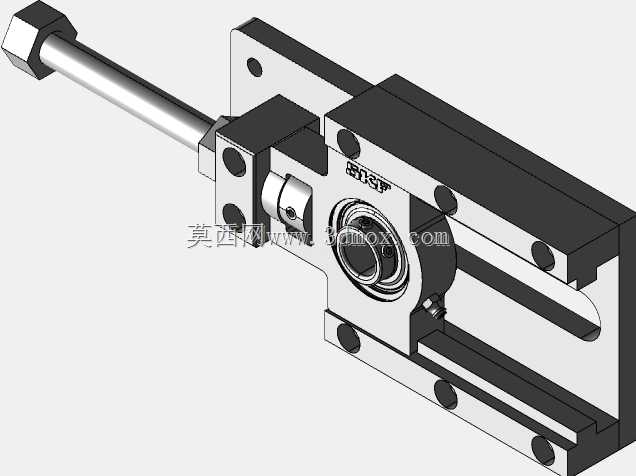

从结构设计逻辑来看，装置采用滑动调节式张紧方案，主体为开设有长条形滑移槽的安装基座，基座上预留多组螺栓安装孔，可适配不同截面规格的铝型材或型钢机架，安装时只需将基座通过螺栓固定在机架端部的预设位置，承载轴承座的滑移块即可嵌入基座的导向槽内，沿皮带张紧的受力方向做直线滑动，不会出现调节过程中的偏摆卡滞。调节端采用梯形螺杆传动结构，螺杆一端通过六角头结构外露，方便操作人员使用标准扳手进行张紧度微调，螺杆与滑移块之间设置有止推结构，旋转螺杆时即可带动滑移块沿导向槽平移，从而改变从动辊筒的轴向位置，实现皮带张紧度的精准控制，调节到位后通过锁紧螺母即可锁定位置，避免设备运行过程中因振动出现位置偏移，导致张紧度失效。

从实际使用的边界条件来看，该张紧装置适配的皮带宽度覆盖常规轻型输送机的常用规格，安装时需注意基座的固定面需与皮带运行平面保持平行，螺杆的调节轴线需与皮带张紧的受力方向重合，避免调节过程中出现皮带跑偏的问题。装置的滑移块内集成了标准轴承安装位，可直接匹配常用外径的带座轴承，无需额外加工转接件，轴承位的同轴度公差控制在合理范围内，可保证从动辊筒转动时无卡滞、无异常跳动。基座采用一体化铣削成型结构，导向槽的两侧面经过精加工，表面粗糙度满足滑动配合要求，长期使用不会出现磨损不均导致的调节卡顿。

在功能特性上，这款张紧装置区别于传统的固定式张紧结构，可在皮带出现初期松弛时随时进行微调，无需拆卸皮带或辊筒，单人即可完成张紧度调整作业，大幅降低日常维护的操作难度。相较于重锤式张紧结构，该装置占用空间更小，不会额外增加输送机端部的悬伸重量，尤其适合对安装空间有严格限制的紧凑型输送线，比如电子装配线、小型包装输送线、食品加工输送线等场景。装置的所有受力部件均经过结构强度校核，螺杆采用抗拉强度较高的材质制作，可承受皮带张紧时产生的持续拉力，不会出现长期受力变形的问题；基座的壁厚设计充分考虑了安装时的螺栓预紧力与运行时的交变载荷，固定后不会出现基座变形导致的导向精度下降。

在设计细节上，滑移块与基座导向槽之间预留了合理的配合间隙，既可以保证滑动顺畅，又不会出现过大的间隙导致辊筒偏斜；螺杆端部设置有限位结构，可避免调节过度导致滑移块脱出导向槽，造成设备故障。锁紧螺母采用标准六角厚螺母，锁紧后可提供足够的防松摩擦力，即使在设备长期运行产生持续振动的工况下，也能保持张紧位置的稳定。整个装置的外露部件均做了防锈处理，可适应车间内的常规使用环境，即使在有少量粉尘、湿度适中的工况下，也不会出现锈蚀卡滞的问题，日常维护只需定期在螺杆与导向槽接触面涂抹少量润滑脂，即可保证调节功能顺畅。

从安装适配性来看，基座上的安装孔采用长圆孔与圆孔组合的设计，可兼容一定范围内的安装孔位偏差，降低现场安装时的对位难度，即使原有机架的安装孔存在少量加工误差，也可顺利完成固定。整个装置的外形轮廓规整，没有突出的尖锐棱角，安装后不会对周边的操作人员造成磕碰风险，符合机械设备的安全设计要求。在实际选型时，可根据所适配的输送机皮带宽度、从动辊筒轴径、所需张紧行程来匹配对应规格的张紧装置，该结构的张紧行程可覆盖常规皮带的伸长量范围，可满足皮带从新安装到磨损更换全生命周期内的张紧调节需求，无需额外加装其他张紧辅助结构。
