低安装型3500磅容量拖车扭力轴结构

在短途货运挂车、小型旅居拖挂、场地转运平板车的行走系统设计中，扭力轴作为兼顾承载与减震功能的核心部件，其结构参数直接决定了拖挂设备行驶过程中的稳定性与路面适配能力。这款3500磅额定承载的扭力轴，采用低安装位支架设计，核心是为了适配底盘高度有限的拖挂设备，降低整体装载平台的离地间隙，既方便装卸重型货物，也能在高速拖行时降低整车重心，减少侧倾风险。

从实际应用场景来看，这类扭力轴多用于总质量1.5吨级的轻型拖挂设备，包括厂区内转运工业配件的平板拖车、户外露营用的小型旅居拖挂、运输园林机械的专用拖板，部分定制化的 ATV 运输挂车也会选用同规格扭力轴替代传统的钢板弹簧悬挂，减少悬挂系统占用的底盘空间。和传统的弹性悬挂车桥不同，扭力轴的阻尼缓冲功能集成在轴体内部，不需要额外布置减震器与弹簧连杆，整体结构更紧凑，后期维护点更少，适合长期在非铺装的简易路面、厂区硬化路面交替行驶的作业场景。

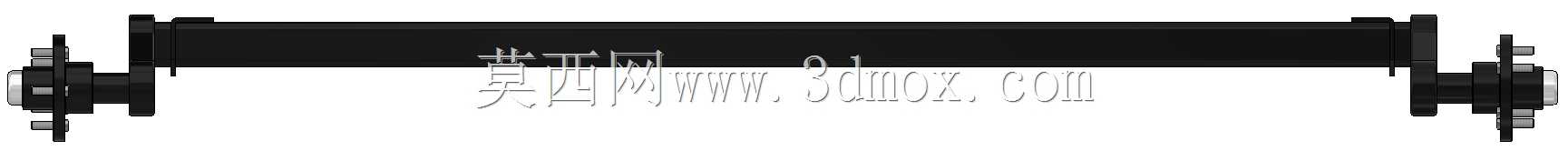

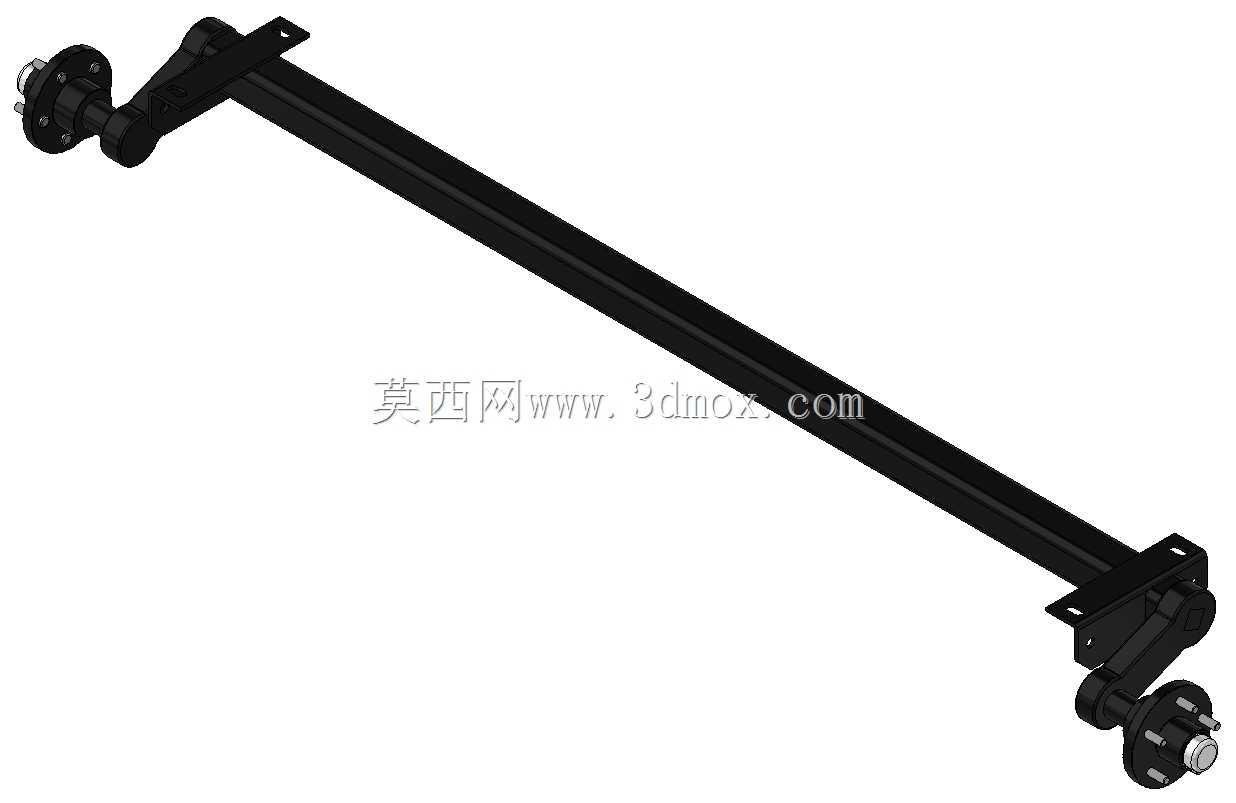

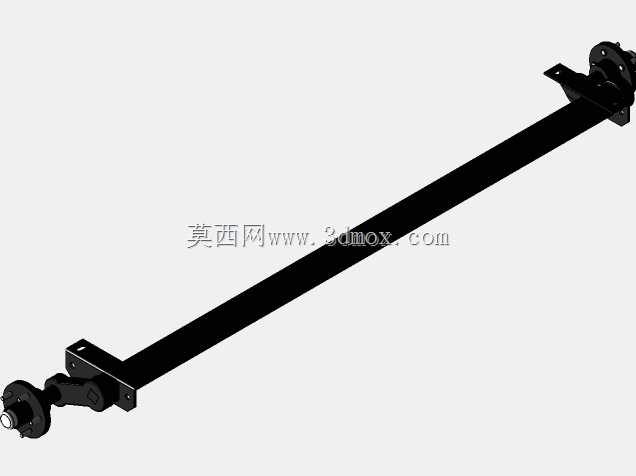

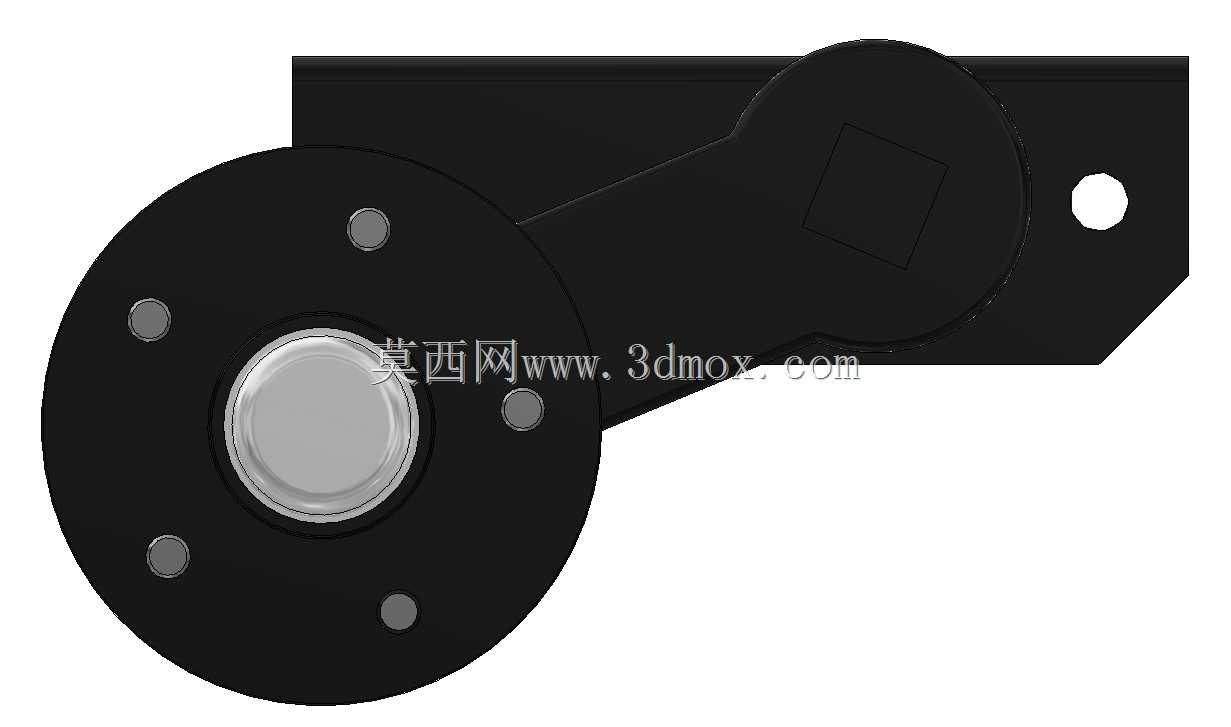

设计层面上，这款扭力轴的核心承载结构采用方形截面轴管，相比圆管轴体拥有更好的抗扭刚性，在承受单侧车轮冲击载荷时，轴体的形变量控制在更合理的区间，避免长期交变载荷下出现金属疲劳。两端的扭力臂与轮毂连接座采用一体化铸钢成型，减少了焊接连接带来的应力集中点，轮毂安装位的法兰盘预留了标准的螺栓孔位，可直接适配常规的4孔或5孔轻型车轮轮毂，不需要额外制作转接法兰。低安装支架的固定孔位采用长圆孔设计，安装时可根据车架的实际焊接位置微调固定点，降低车架制作时的位置精度要求，适配不同宽度的自制拖挂车架。

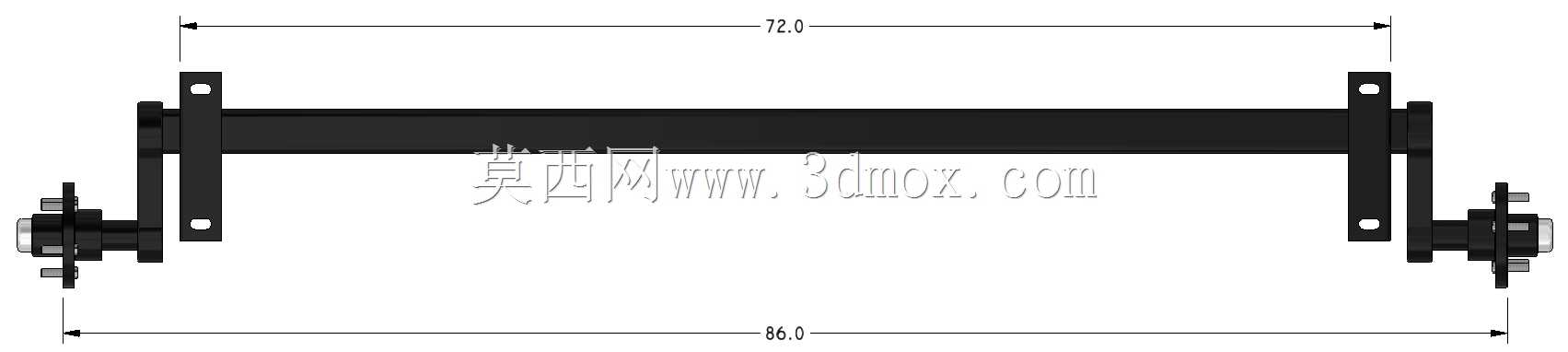

尺寸边界上，这款扭力轴的支架安装中心距为72英寸，也就是1828.8毫米，对应的轮毂安装面之间的跨距为86英寸，约2184.4毫米，选型时需要注意匹配拖挂车架的内侧宽度，避免支架固定位与车架纵梁出现干涉。安装支架的折弯角度经过优化，固定后轴体中心距离车架上平面的高度比常规安装形式低120毫米左右，对于需要控制平台高度的拖挂设备来说，这个尺寸可以让装载平台的离地高度控制在500毫米以内，装卸重型货物时不需要额外搭建坡道，单人即可推动小型设备上下拖板。

从结构设计的细节来看，轴体内部的扭力杆采用合金弹簧钢材质，经过调质处理后拥有稳定的抗扭弹性，当单侧车轮经过路面凸起时，扭力杆产生弹性形变吸收冲击能量，不会像刚性车桥那样把冲击力直接传递到车架上，既可以保护车架上装载的精密设备不受震动损坏，也能降低行驶过程中的车架焊缝疲劳风险。两端的轮毂轴承采用密封式圆锥滚子轴承，出厂时预填了高温润滑脂，日常使用中不需要定期加注黄油，维护周期比传统的开式轴承结构长三倍以上，适合租赁类拖挂设备这类缺乏日常维护的使用场景。

在实际选型匹配时，需要注意这款扭力轴的额定承载是单轴载荷，双轴布置的拖挂需要考虑载荷分配系数，不能简单按两倍承载计算总载重，避免过载导致轴体永久变形。安装时支架与车架纵梁的连接需要采用满焊焊接，焊接后需要做应力释放处理，避免长期颠簸工况下焊缝开裂。轴体的表面采用电泳加喷塑的双层防腐处理，适合在潮湿的沿海区域、有融雪剂的北方冬季路面使用，不会因为长期接触泥水出现早期锈蚀，延长部件的实际使用寿命。和同承载级别的钢板弹簧车桥相比，这款扭力轴的整体重量轻15%左右，可以降低拖挂设备的自重，提升有效装载质量，同时减少行驶过程中的非悬挂质量，提升拖行时的跟随性，减少牵引车的油耗损耗。
