雅马哈DragStar650定制改装巡航摩托

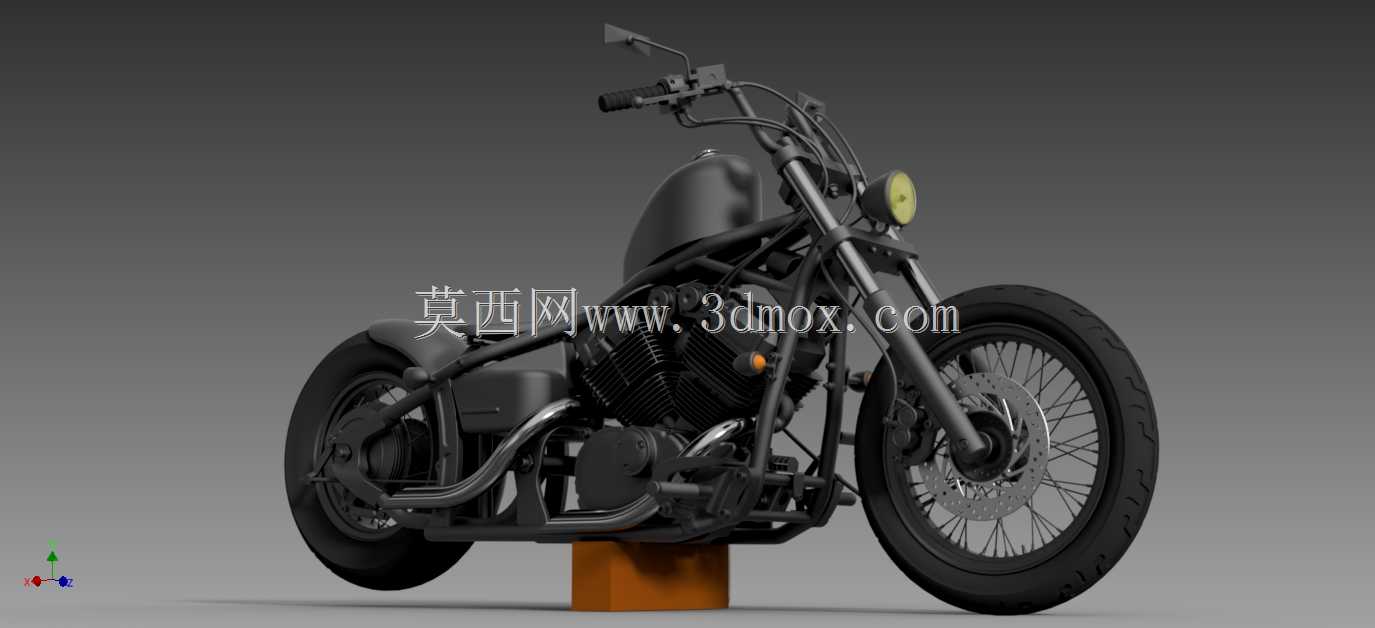

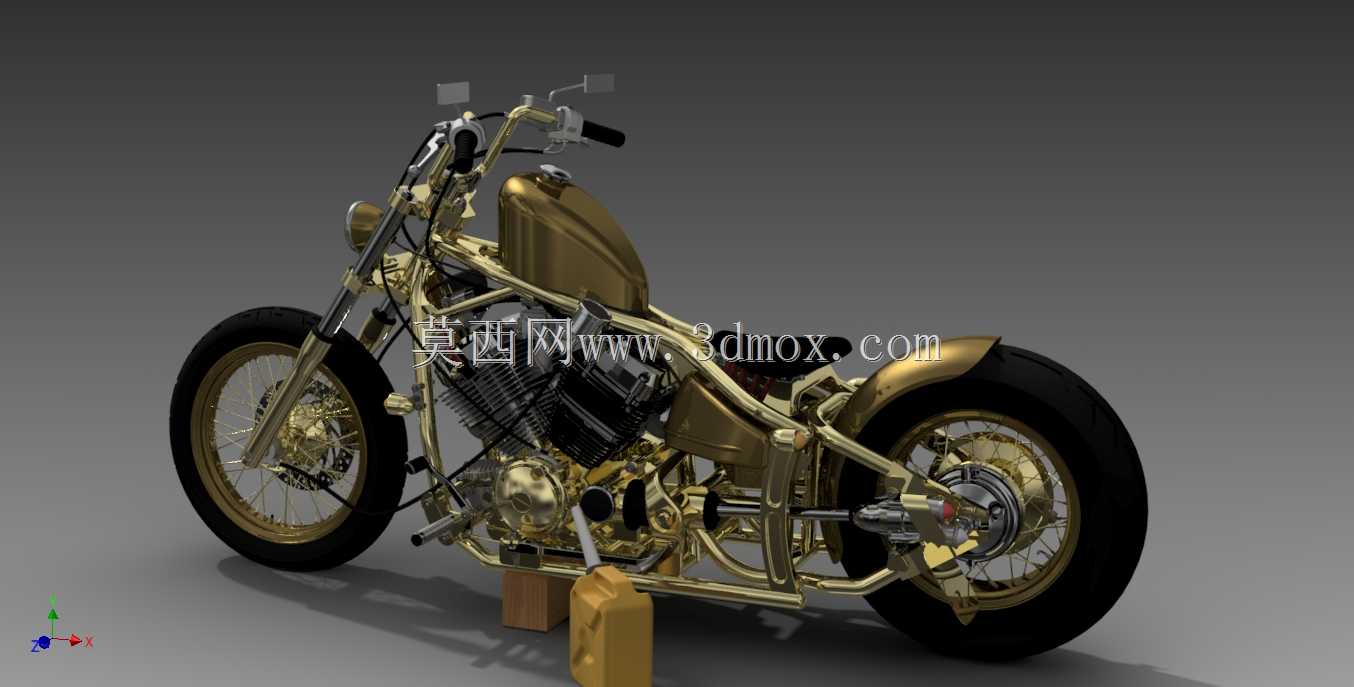

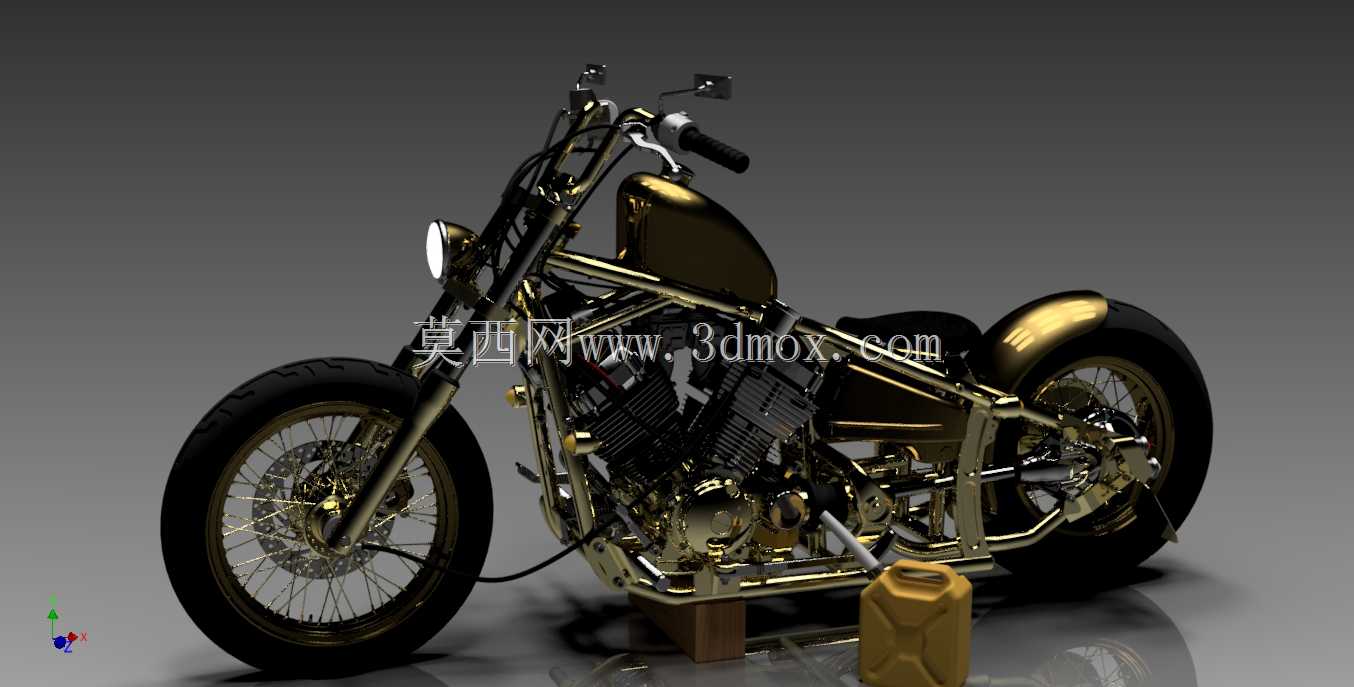

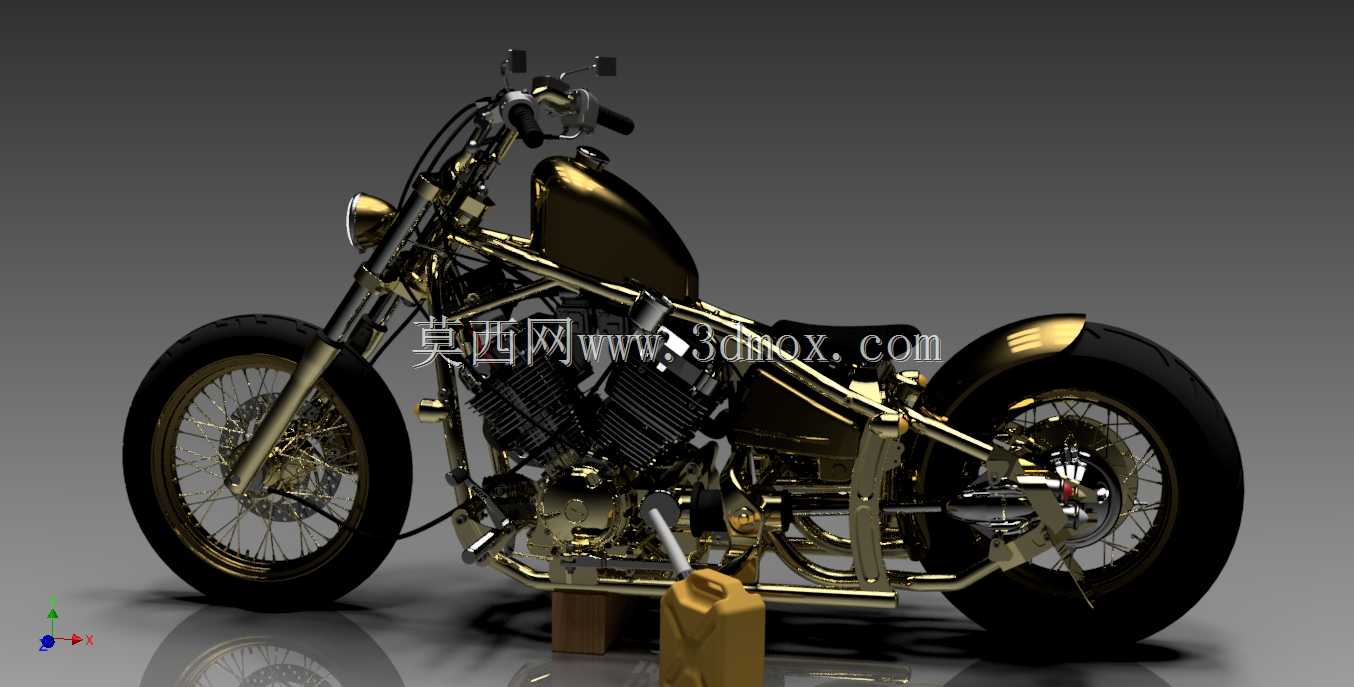

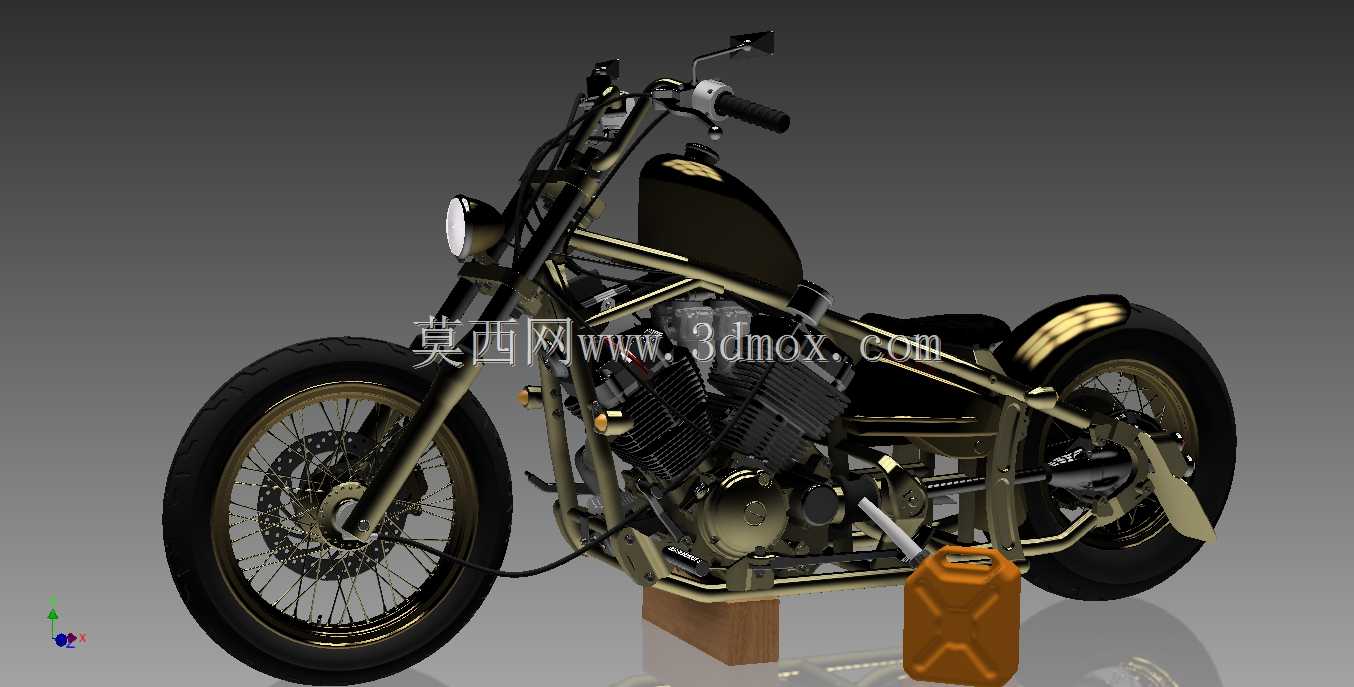

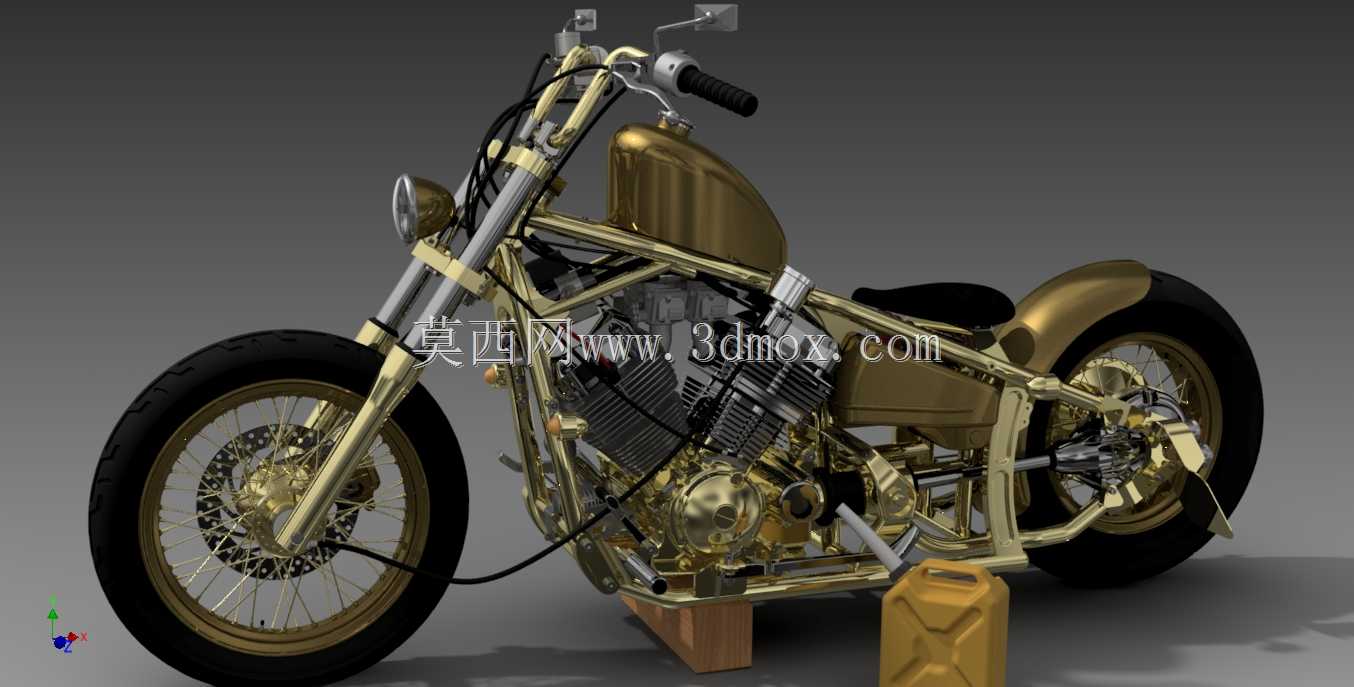

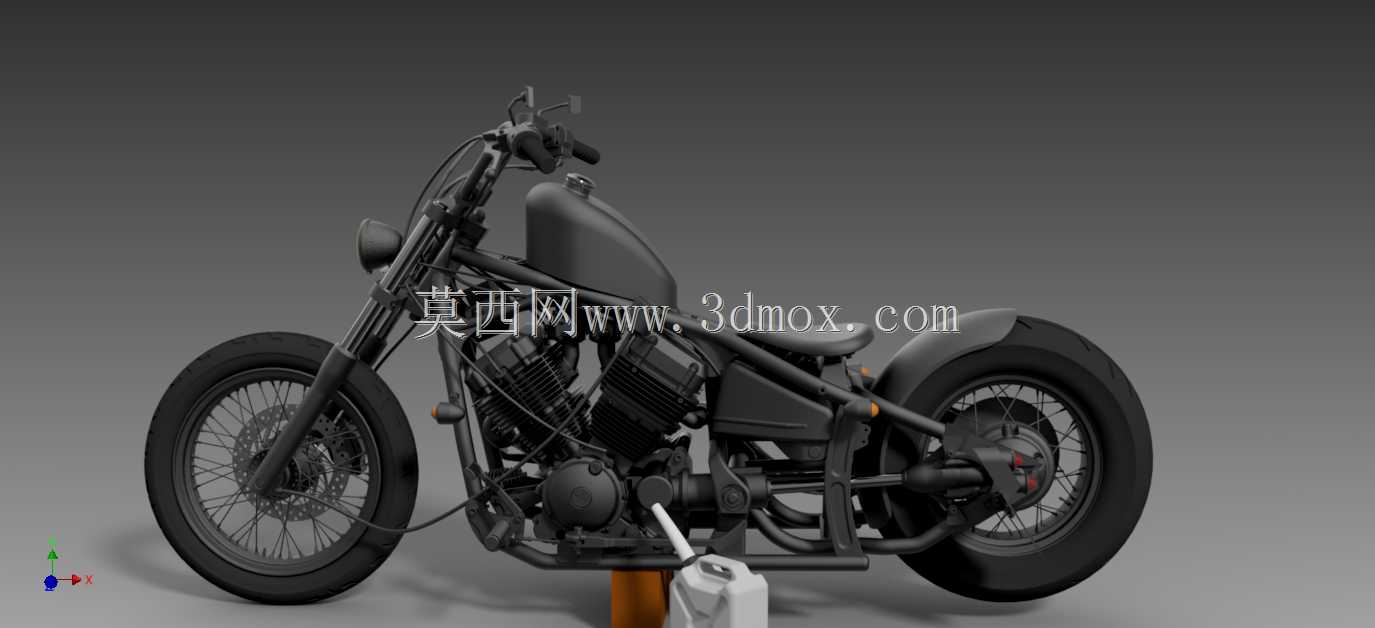

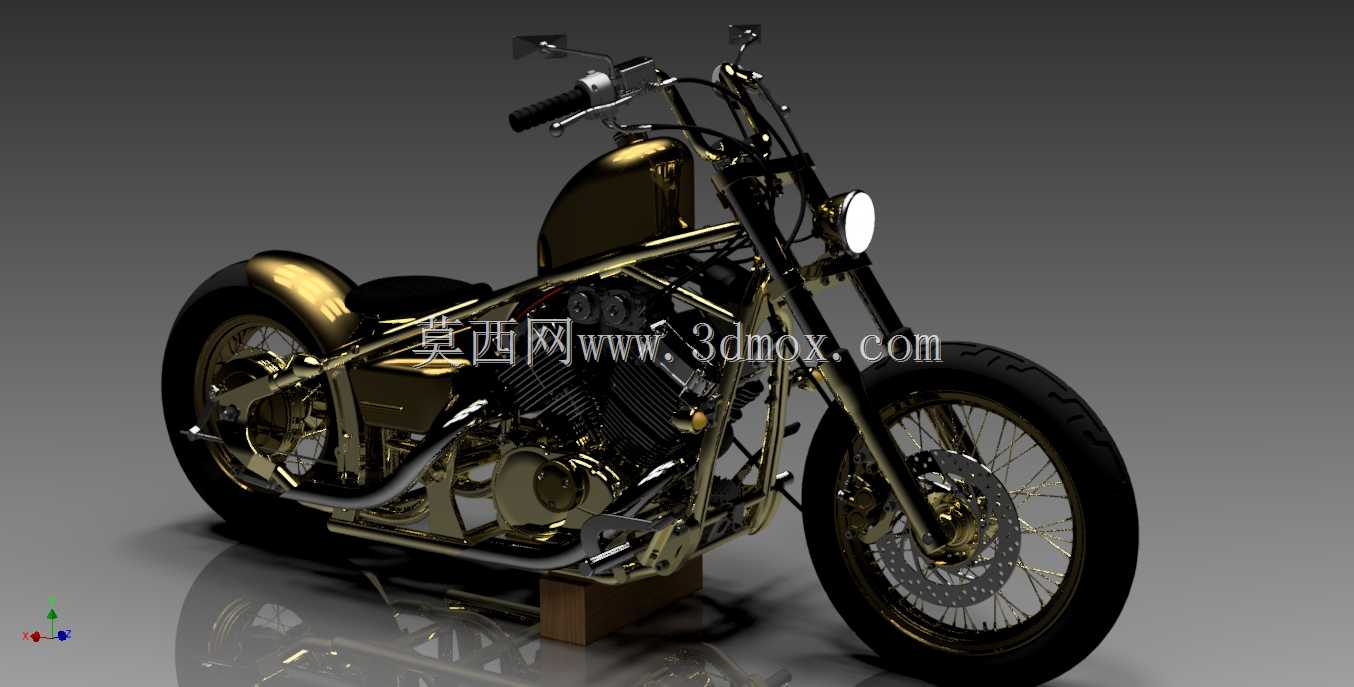

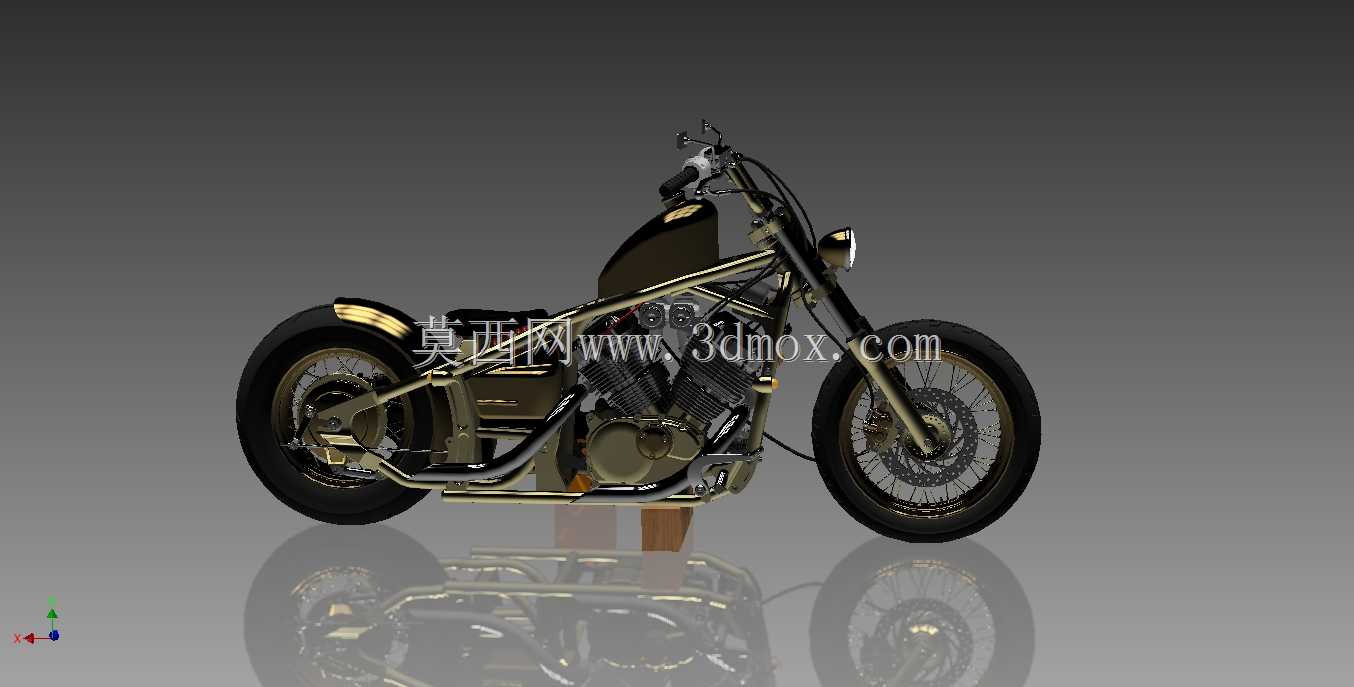

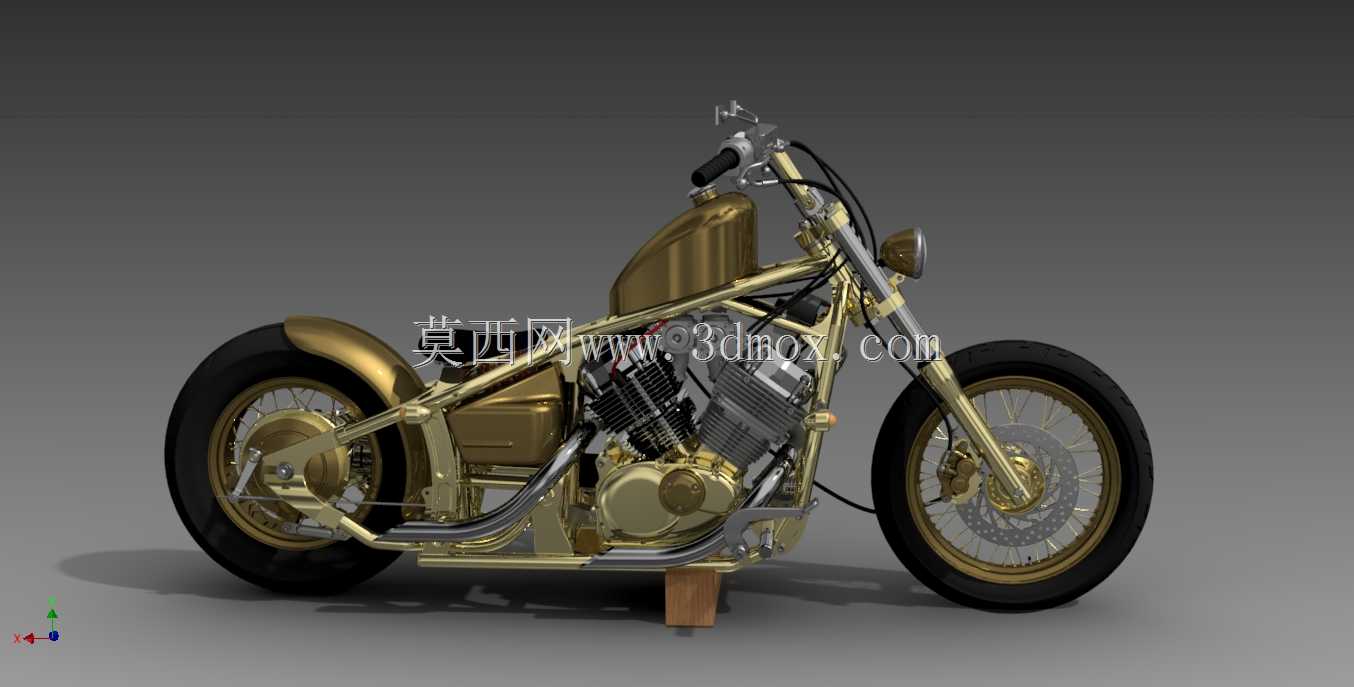

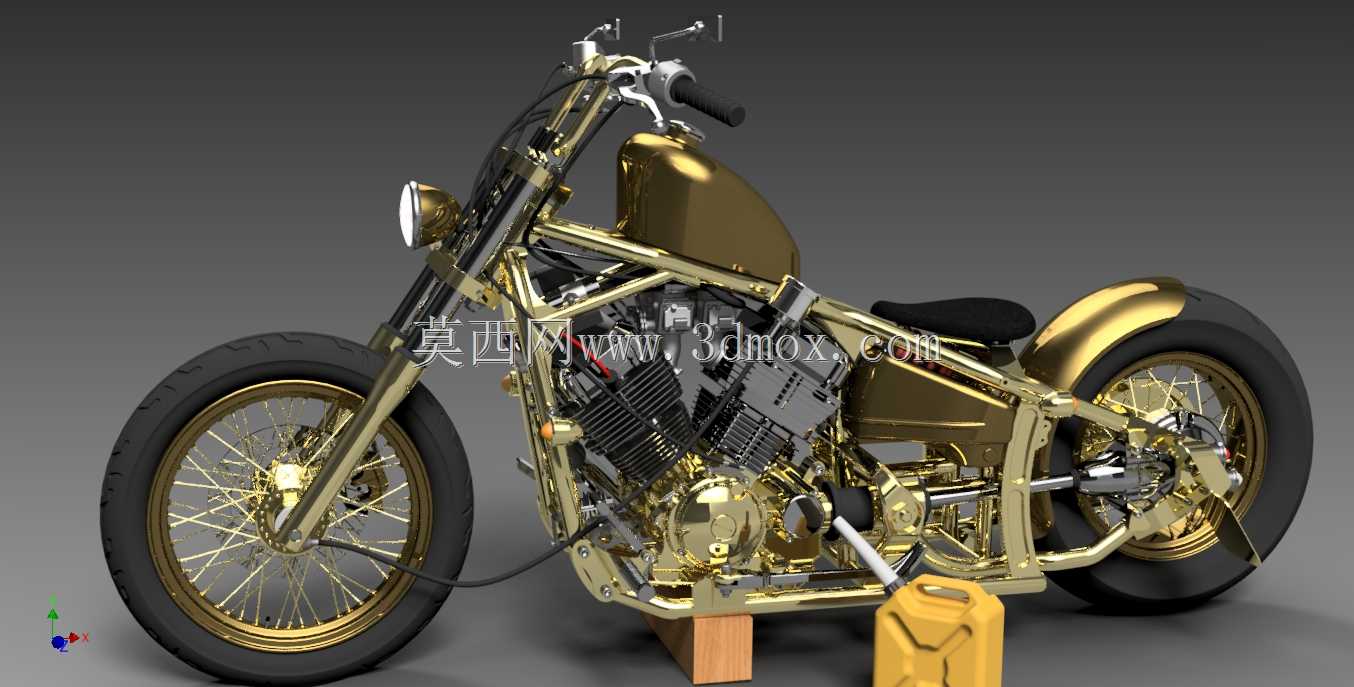

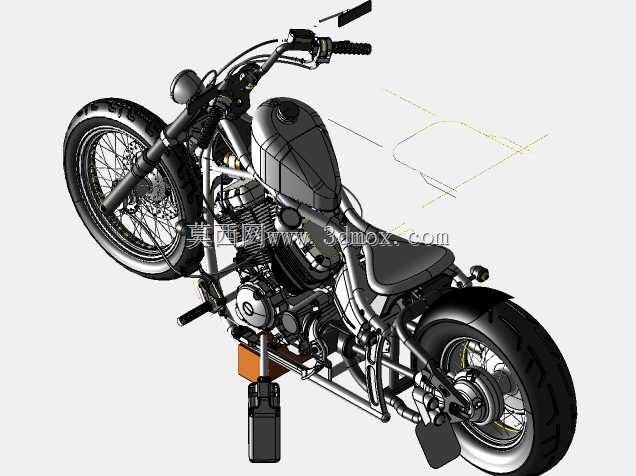

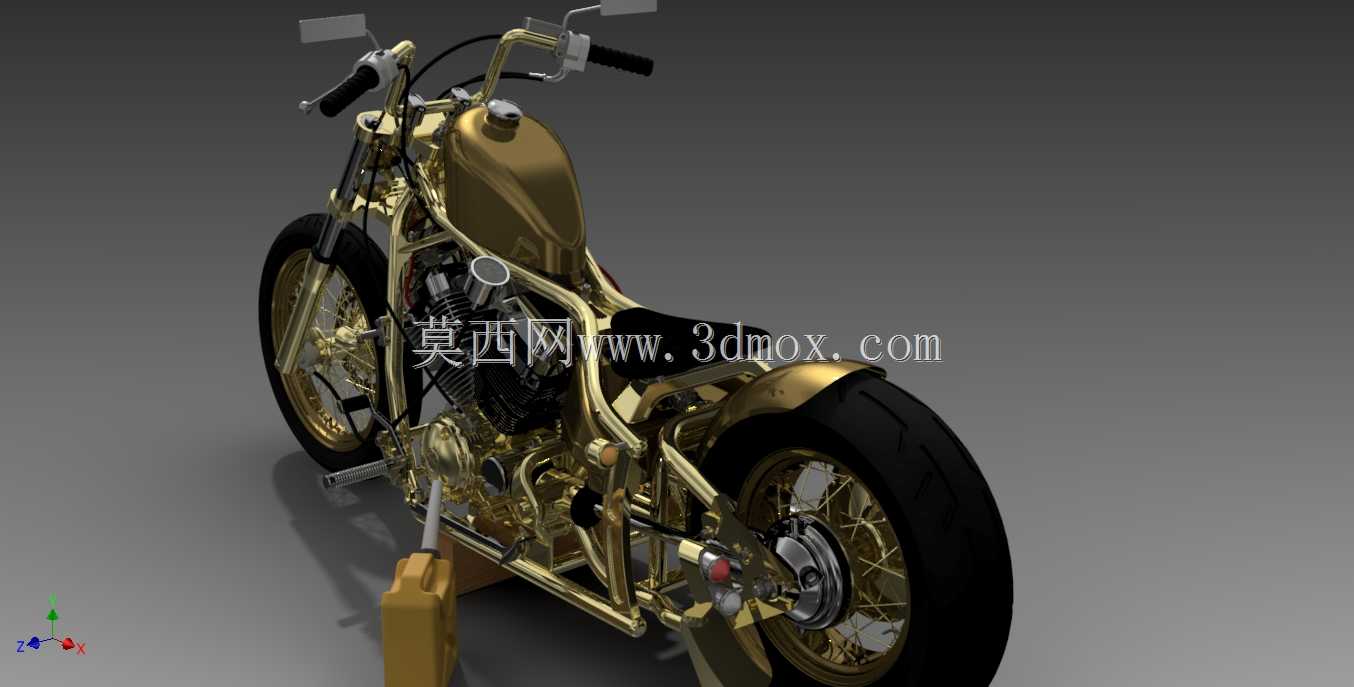

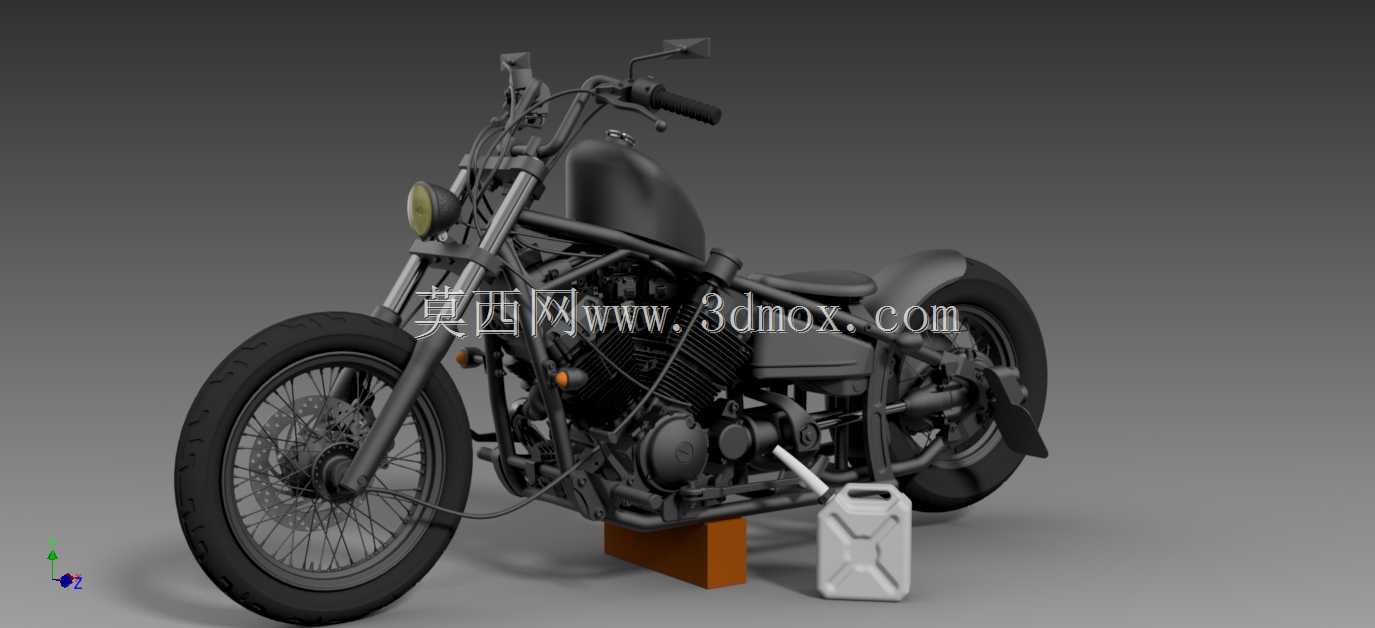

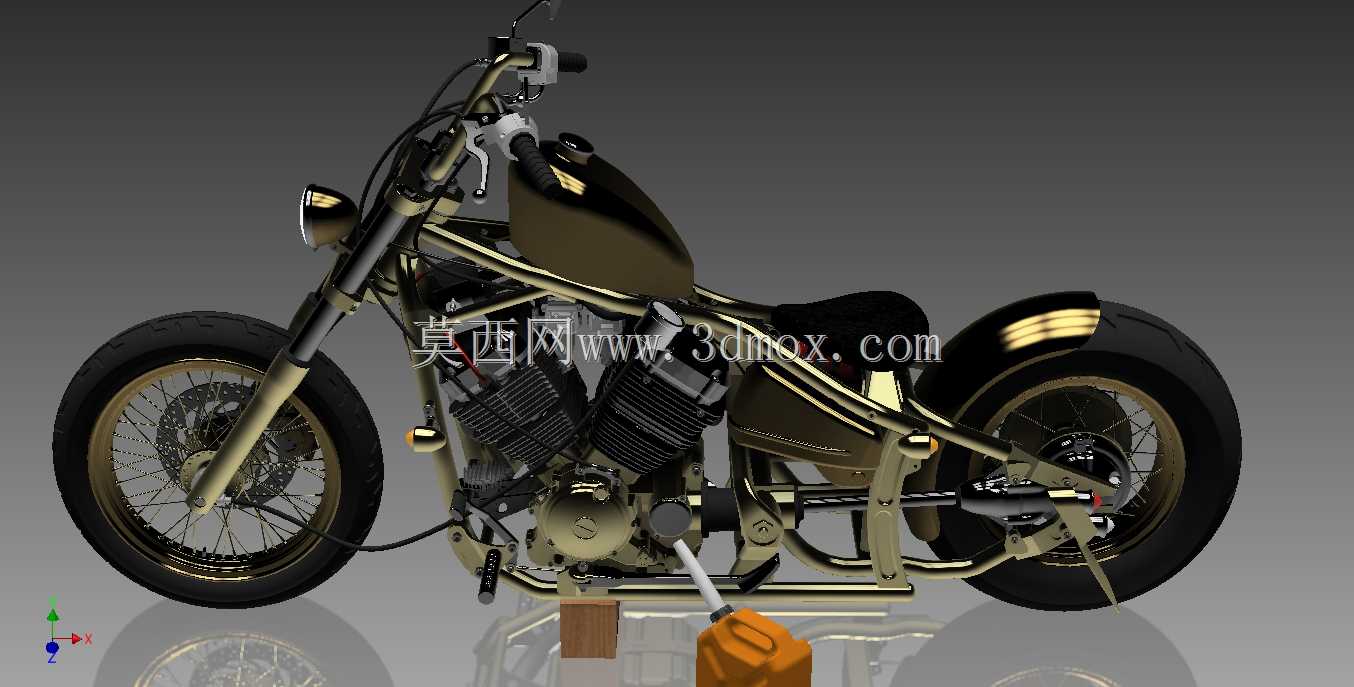

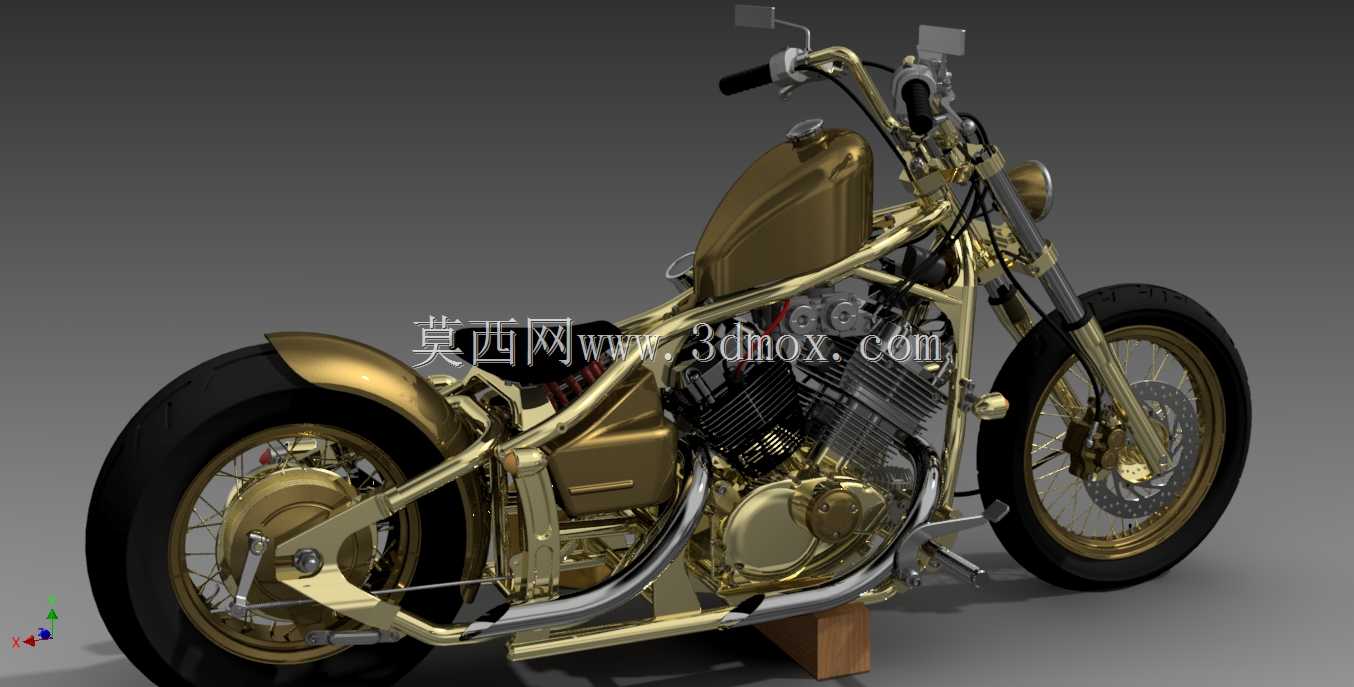

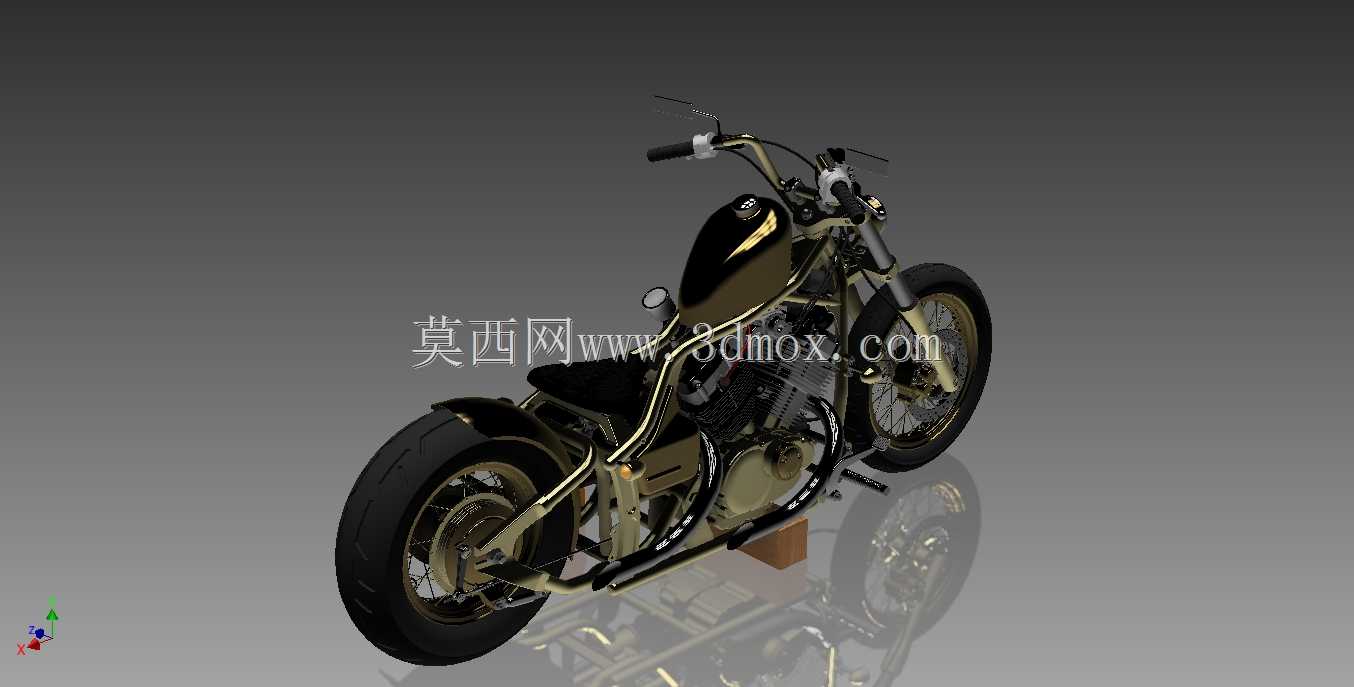

　　这款定制化巡航机车的三维结构还原，完全围绕美式Bobber风格的改装落地需求搭建，所有结构边界都预留了实车改装的装配余量，可直接用于改装件开模前的结构校核、改装方案的可视化验证，也能作为机车维修教学、改装爱好者交流的具象化参考载体。从结构设计逻辑来看，整车完全摒弃了原厂Drag Star 650的冗余覆盖件，采用硬尾简化车架结构，将轴距控制在1580mm区间，整车总长控制在2250mm，座高被压低至680mm，这个尺寸边界既保证了低速巡航时的骑乘稳定性，也能适配身高165cm到185cm区间骑乘者的腿部放置空间，不会出现腿部蜷曲或者够不到车把的问题。车架部分直接沿用了原厂649cc V型双缸发动机的安装吊点，没有改动发动机与主车架的连接位置，这意味着改装过程中不需要对发动机本体做任何切割、焊接调整，只需要替换副车架、前后挡泥板、车把、座椅这些外围部件，就能实现图中的Bobber风格效果，大幅降低改装的施工难度与成本。发动机周边的走线、管路布局完全按照实车装配逻辑还原，油门拉线、离合拉线的弯曲半径都控制在合理范围内，不会出现干涉车把转向的问题，空滤位置简化为外露式冬菇头结构，既降低了整车视觉重量，也预留了足够的进气流量空间，匹配V缸发动机低扭输出的进气需求。

　　行走部分的结构设计完全兼顾了视觉效果与行驶安全性，前轮采用21寸钢丝辐条轮毂，搭配100/90规格的前轮胎，前叉倾角被调整至34度，拉长的前伸距让整车的直线巡航稳定性更强，同时前叉没有加装多余的防尘罩、装饰盖，直接裸露金属叉管结构，强化硬核改装风格；后轮采用16寸钢丝辐条轮毂，搭配150/80规格的后轮胎，后轮与后挡泥板的间隙控制在80mm，既不会因为颠簸出现轮胎蹭泥瓦的问题，也能保证视觉上的紧凑感。制动系统保留了前单碟、后鼓刹的结构，前刹车卡钳的安装位置、刹车油管的走线路径都完全还原实车状态，没有因为外观简化而省略制动结构的细节，可直接用于制动系统的改装适配校核。

　　外观覆盖件的设计完全遵循极简Bobber风格，油箱采用窄款花生造型，容量控制在8L左右，足够支撑150km左右的短途巡航需求，油箱安装位置与主车架的连接点完全匹配原厂孔位，不需要额外打孔焊接；座椅采用单座薄垫设计，安装位置直接固定在后副车架上，没有多余的后座支架、后扶手结构，尾部线条干净利落；前后转向灯简化为微型LED结构，安装在车把两端与后轴附近，既满足法规要求的灯光信号功能，也不会破坏整车的简洁视觉效果。车把部分采用高把直装结构，手把开关、离合手柄、刹车手柄的安装位置都符合人机工程学要求，握把距离座垫的水平距离控制在450mm，骑乘时手臂自然伸展不会出现疲劳感，车把转向角度左右各35度，转向过程中不会与油箱、前叉发生运动干涉。

　　整车的所有零部件装配关系都按照实车的公差要求搭建，相邻部件的间隙控制在2mm到5mm区间，既符合金属部件的热胀冷缩余量要求，也不会出现缝隙过大影响视觉质感的问题。在实际应用场景中，这套三维结构可以直接用于改装门店的方案展示，给客户直观呈现改装后的整车效果，也能用于改装件的结构设计，比如定制油箱、定制座椅、定制排气的开发，直接在模型上调整尺寸、验证装配关系，减少实车试装的次数，降低改装成本；同时也能作为机车设计专业的教学案例，帮助学习者理解巡航车的车架结构、人机工程设定、零部件装配逻辑。需要注意的是，这套模型的结构边界完全按照实车1:1还原，所有安装孔位、连接点的位置都与原厂车型一致，在做改装件开发时，可以直接提取对应位置的曲面、点位数据，不需要反复测量实车尺寸，能大幅提升设计效率；另外模型中还原的发动机、车架、行走系统的重量分布也符合实车状态，整车重心控制在发动机中部位置，距离地面高度480mm，这个重心高度保证了低速骑行时的操控灵活性，高速巡航时也不会出现发飘的问题。
