螺旋锥齿轮轴传动组件结构设计

　　在重载传动工况的布局设计中，这类带集成轴段的螺旋锥齿轮组件，是相交轴动力换向传递的核心承载部件，常见于差速器输入端、机床主轴进给换向机构、工程机械行走驱动桥的角传动单元，区别于直齿锥齿轮的瞬时线接触啮合特性，螺旋齿的齿向修形设计能让啮合过程实现渐进式接触，从单齿啮入到多齿交替承载的过渡更平滑，能有效降低高速运转下的啮合冲击与传动噪声，适配转速跨度更大、载荷波动更频繁的作业场景。

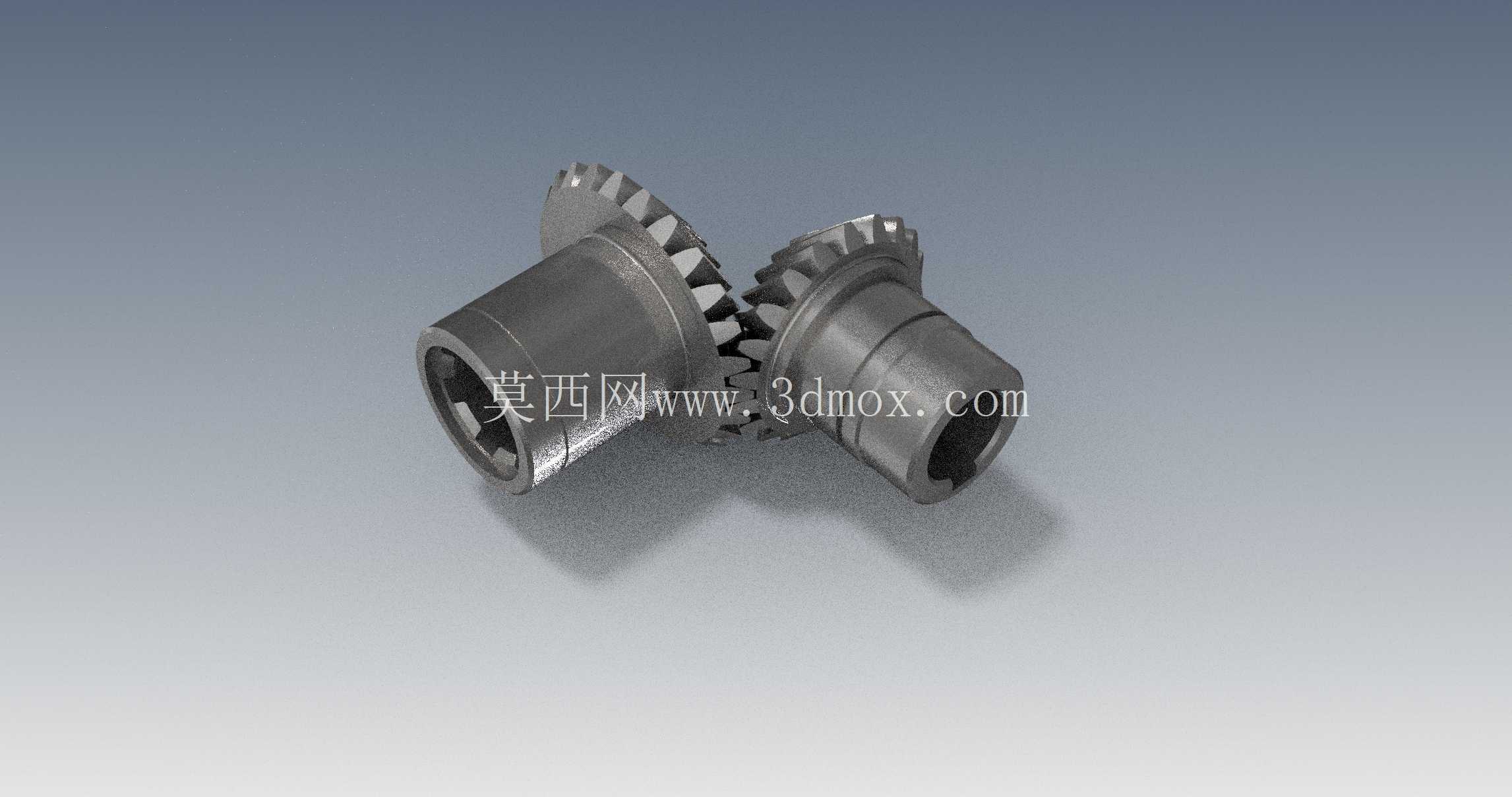

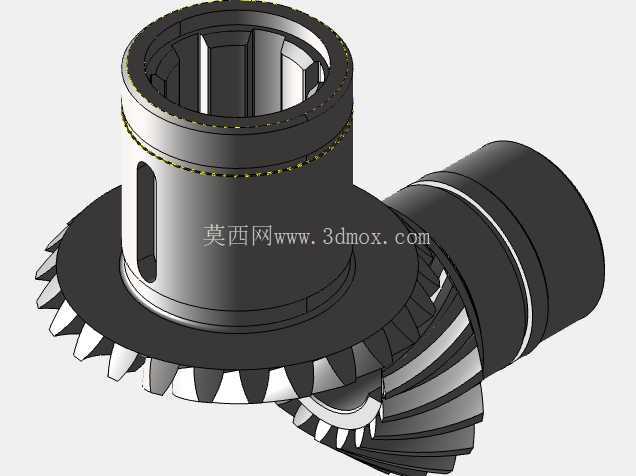

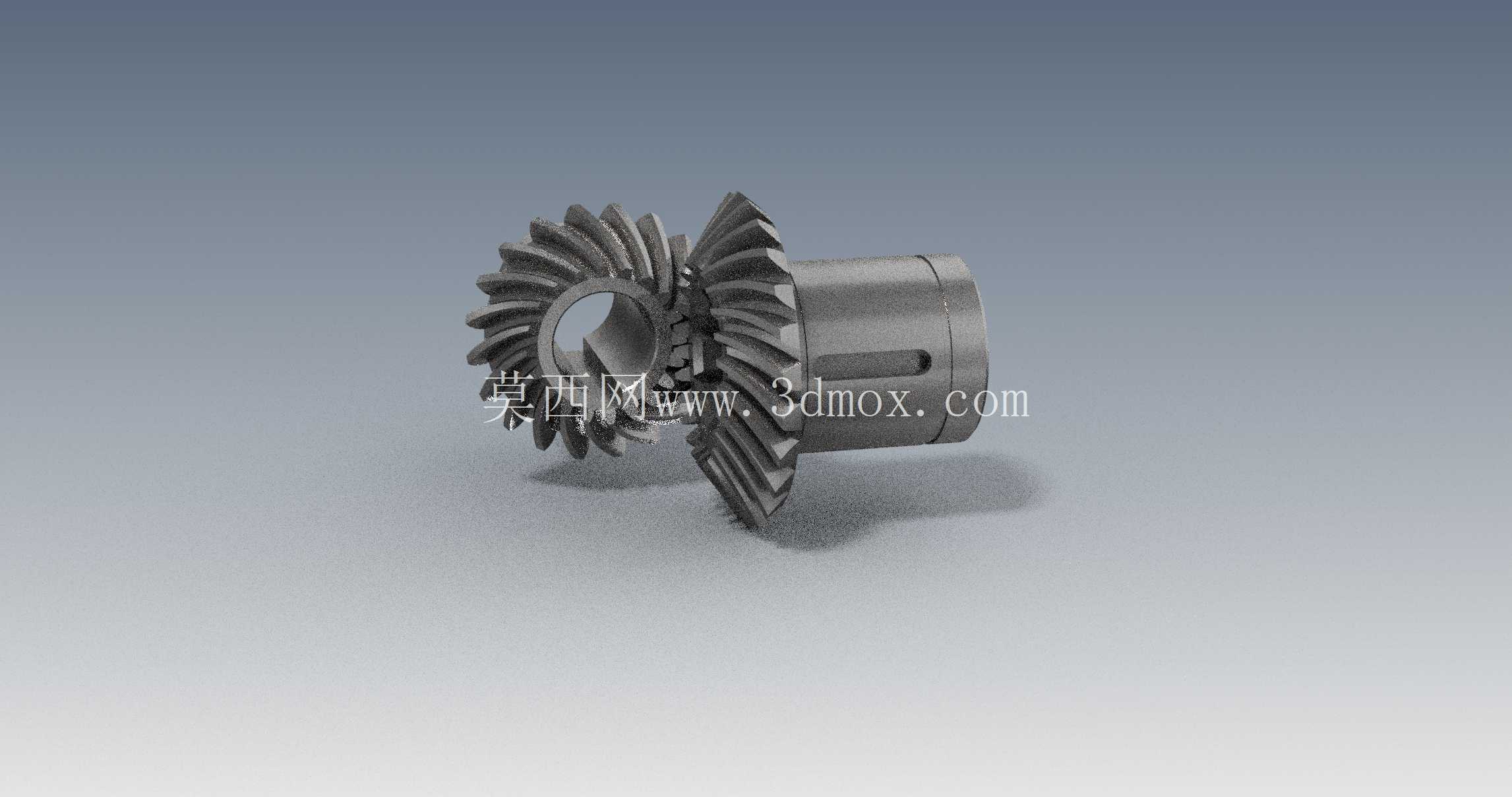

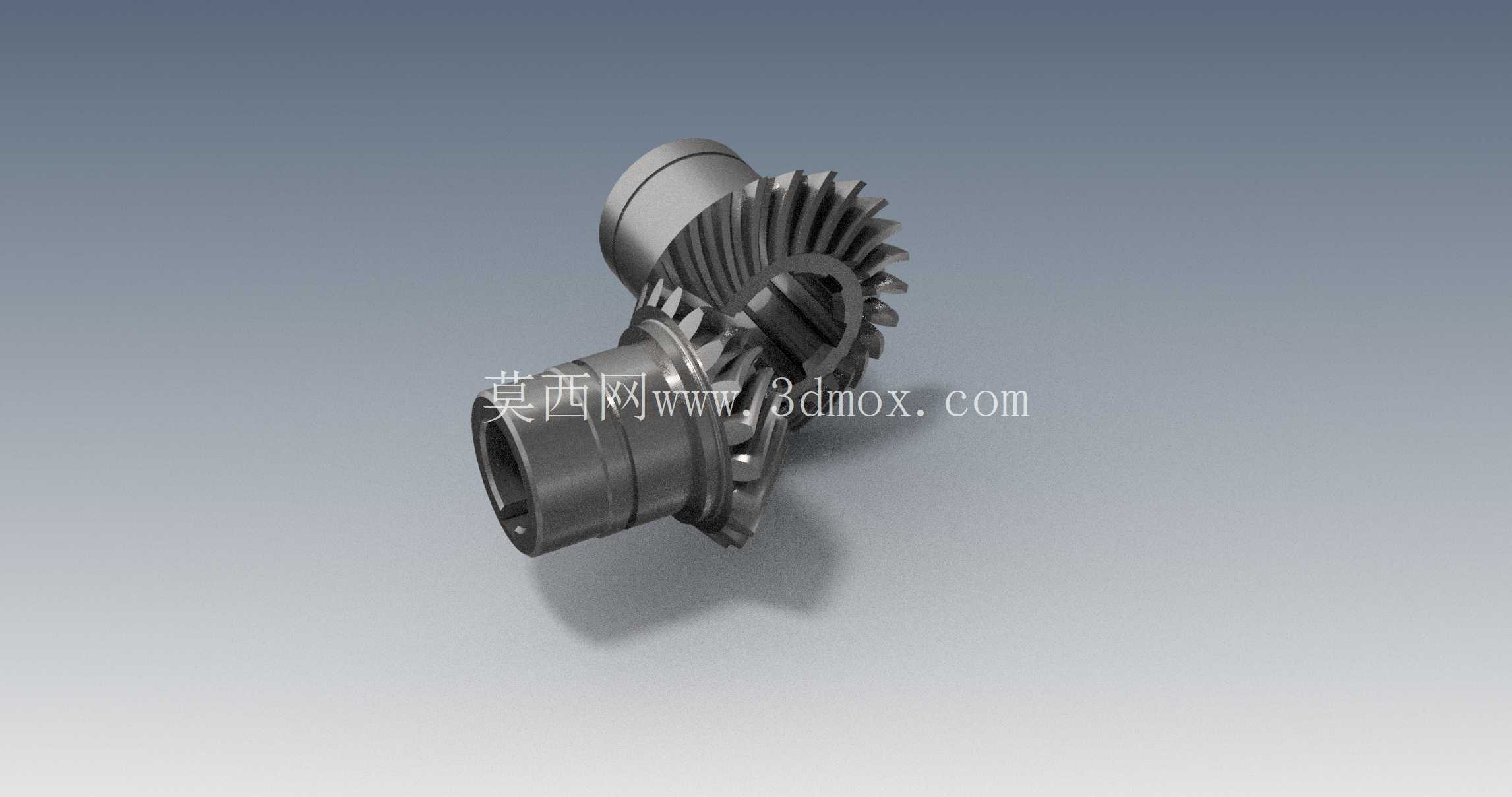

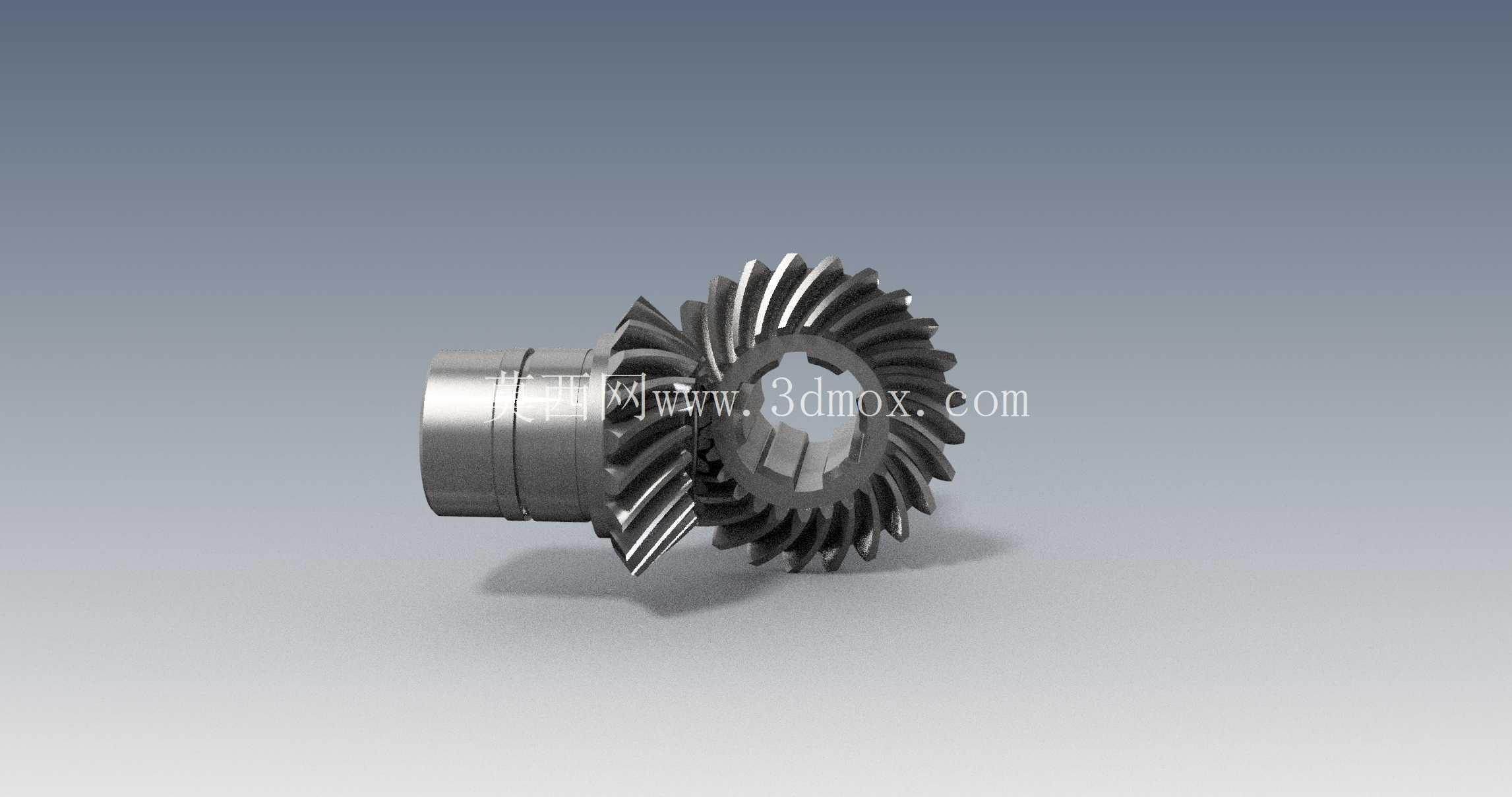

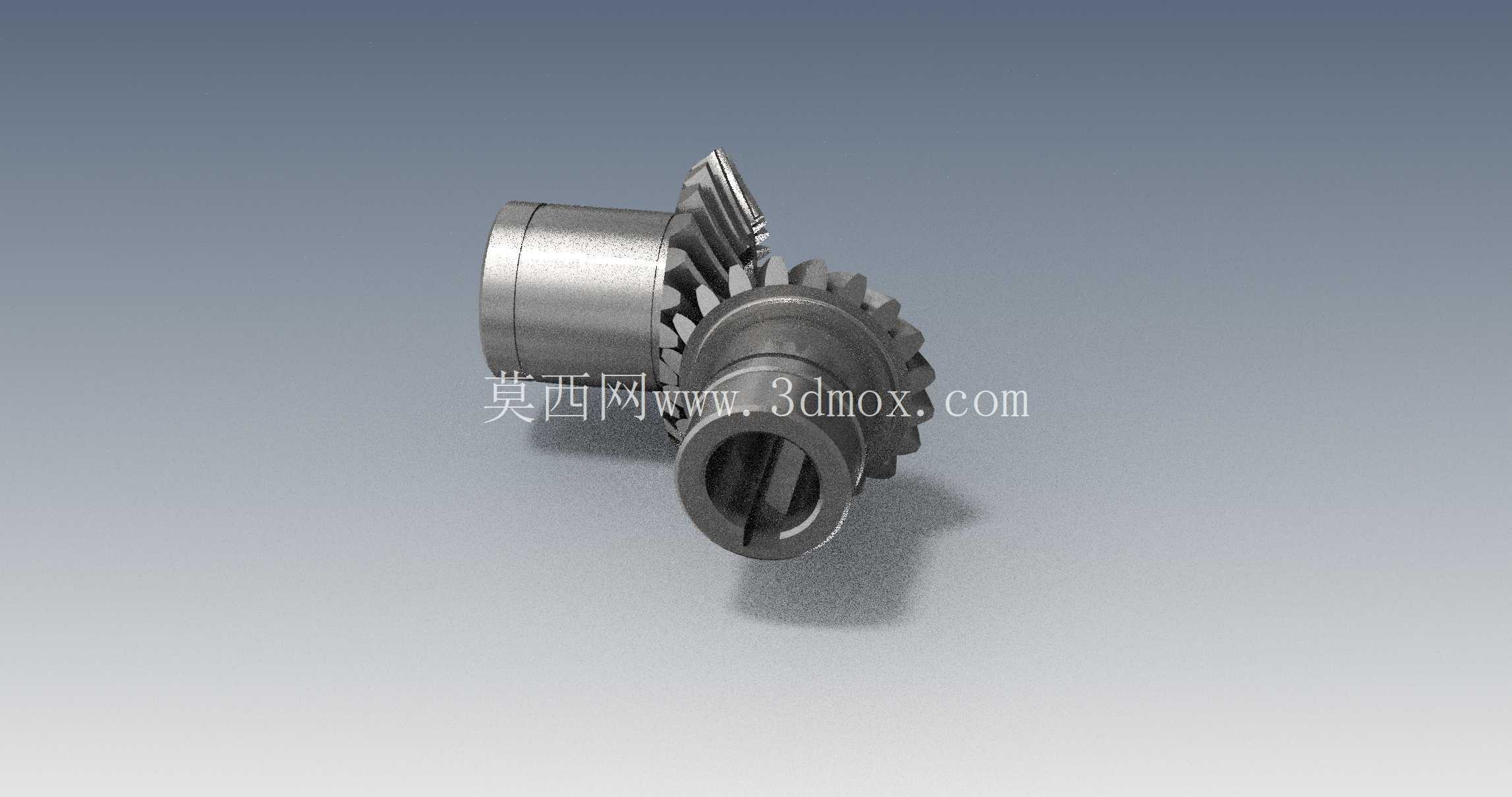

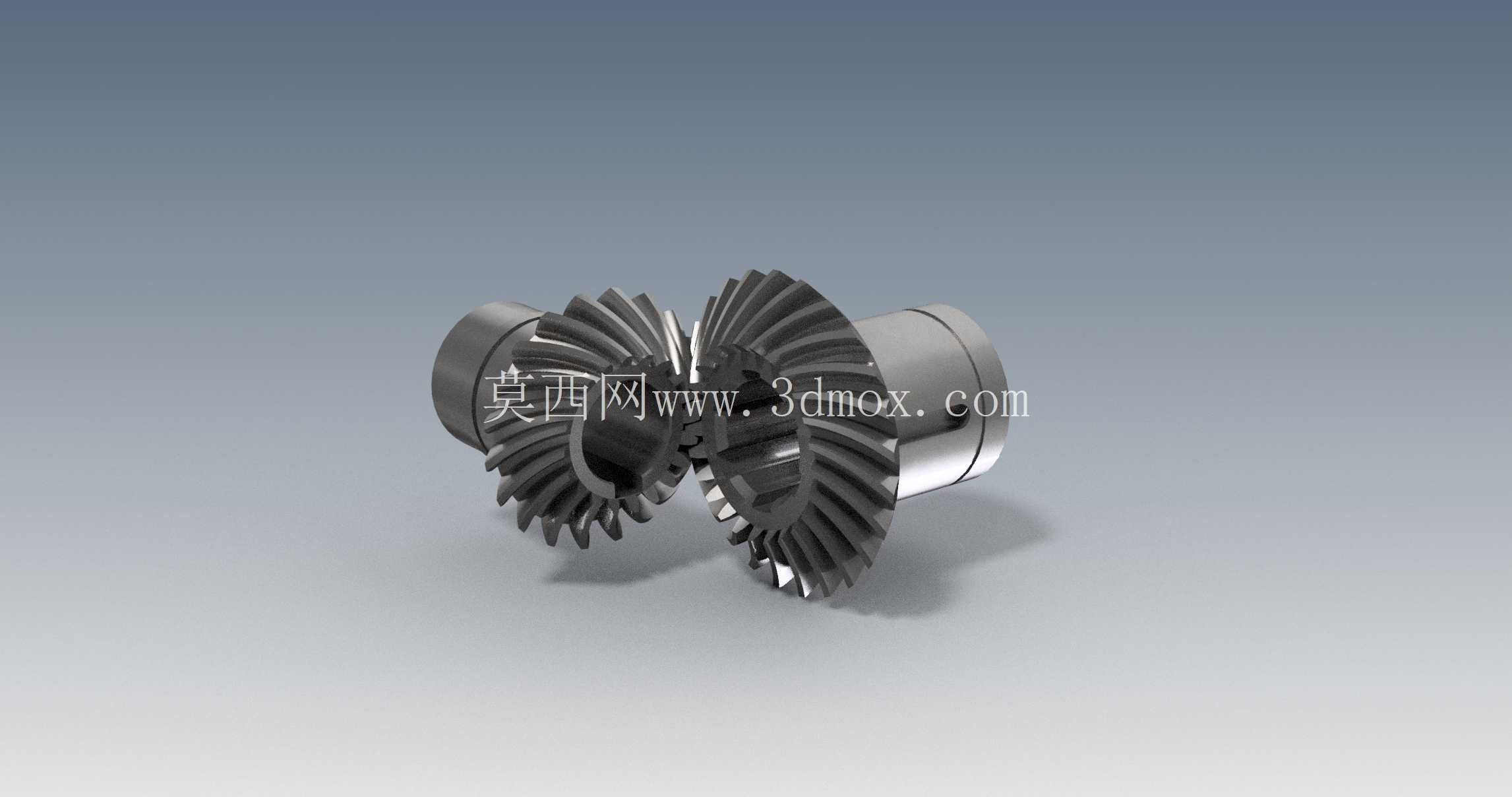

　　从结构细节来看，该组件将锥齿轮与传动轴做了一体化设计，轴段部分预留了轴承安装位、轴肩定位面与键槽加工基准，安装时可直接通过轴肩实现轴承内圈的轴向定位，无需额外加装定位套，既缩减了传动链的轴向装配尺寸，也避免了分体式齿轮与轴过盈配合带来的应力集中问题，齿部的螺旋角经过匹配计算，能保证啮合时的重合度覆盖至少两个齿同时参与承载，在瞬时过载冲击下不会出现断齿失效。设计这类传动件时，首先要根据安装空间的边界约束确定轴段的总长与各阶梯轴的直径差，轴承安装位的直径公差需匹配对应型号轴承的内孔配合要求，通常采用k6级过渡配合保证运转时不出现内圈跑圈，轴端的锁紧螺纹段长度要预留足够的锁紧余量，避免锁紧螺母压紧后螺纹啮合长度不足导致松脱。

　　齿部的设计需要先确定相交轴的轴交角，常规工况下多采用90度轴交角匹配垂直换向的传动需求，齿宽系数的选取要兼顾承载能力与加工可行性，齿宽过大会导致小端齿槽过窄，加工时刀具容易出现干涉，齿宽过小则会降低单齿承载面积，无法满足额定扭矩的传递要求。齿面的接触区位置需要在建模阶段做预调整，将理论接触区设定在齿面中部偏小端的位置，避免负载下齿面变形导致接触区偏移到大端边缘出现边缘接触，加剧齿面磨损。安装边界方面，轴段上的两个轴承安装位的同轴度公差需要控制在0.02mm以内，齿部的定位基准面与轴中心线的垂直度公差不低于0.015mm，否则装配后会出现啮合间隙不均，运转时出现周期性异响。

　　键槽的对称度公差需符合对应轴径的公差要求，避免平键装配时出现偏载，导致传动过程中出现键侧挤压变形。这类齿轮组件在实际装配时，需要通过调整垫片的厚度来控制啮合侧隙，侧隙过小会导致运转时齿面润滑不足出现干磨烧蚀，侧隙过大则会在正反转切换时出现冲击间隙，影响传动精度。针对不同的应用场景，齿面的热处理工艺也需要匹配设计参数，重载工况下采用渗碳淬火处理保证齿面硬度达到HRC58-62，芯部保持足够的韧性承受冲击载荷，中低速轻载场景可采用调质处理后齿面高频淬火，降低加工成本的同时满足使用寿命要求。建模过程中需要注意齿根过渡圆角的处理，不能出现尖角结构，避免热处理时出现应力集中导致齿根裂纹，轴段上的退刀槽、越程槽的尺寸要符合加工工艺要求，避免后续机加工时出现刀具无法退刀的问题，轴端的倒角尺寸要匹配装配导向需求，方便轴承、齿轮等部件的压装作业，不会出现装配时刮伤配合面的情况。
