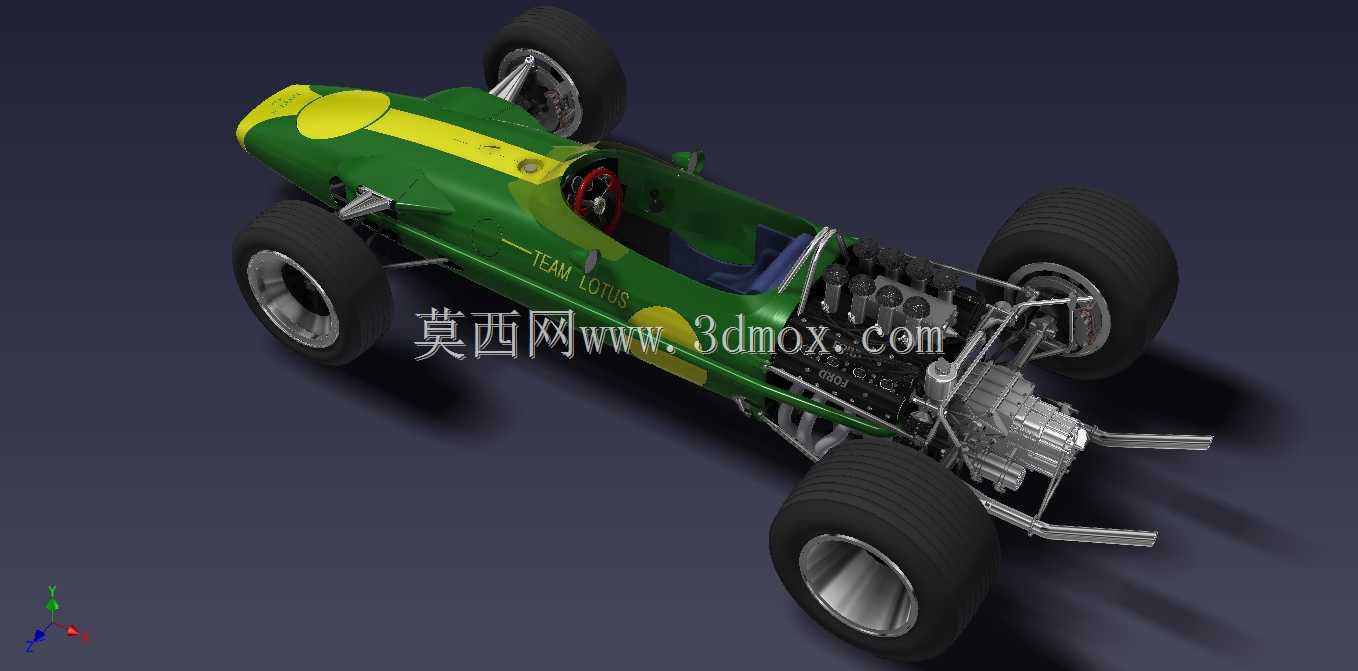

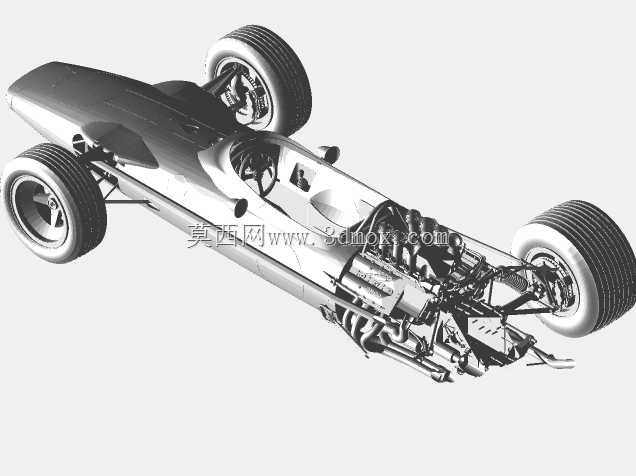

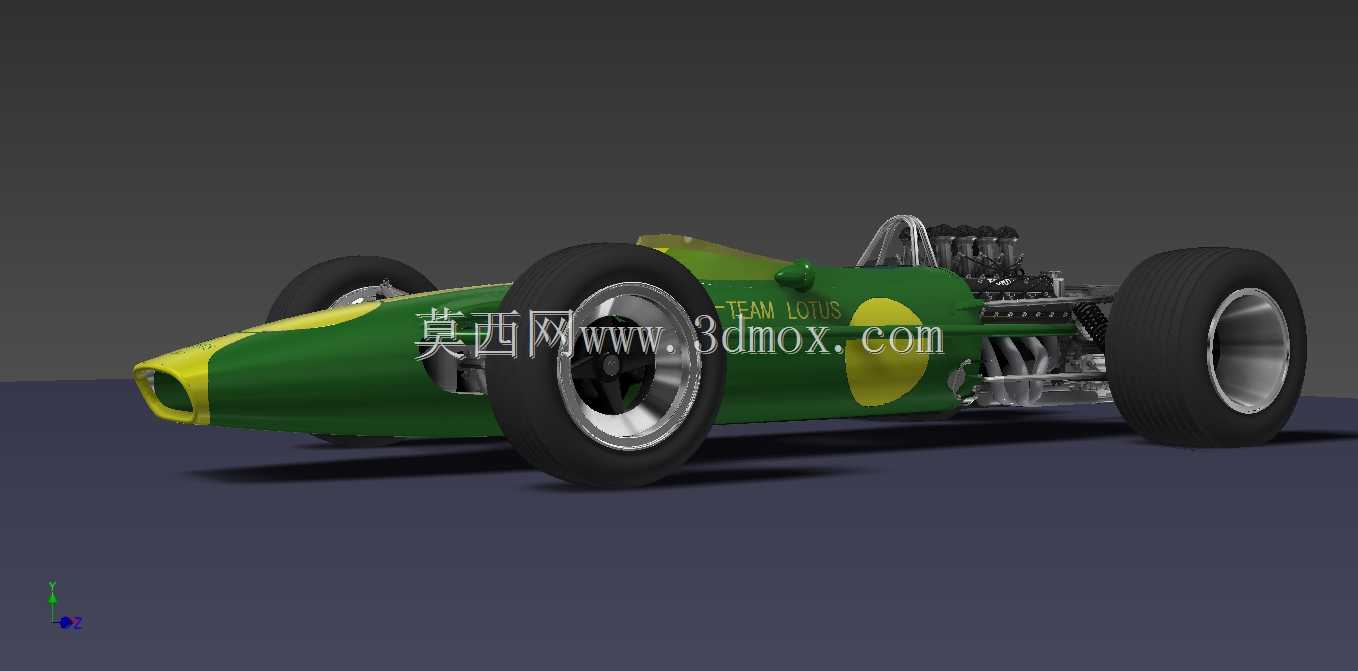

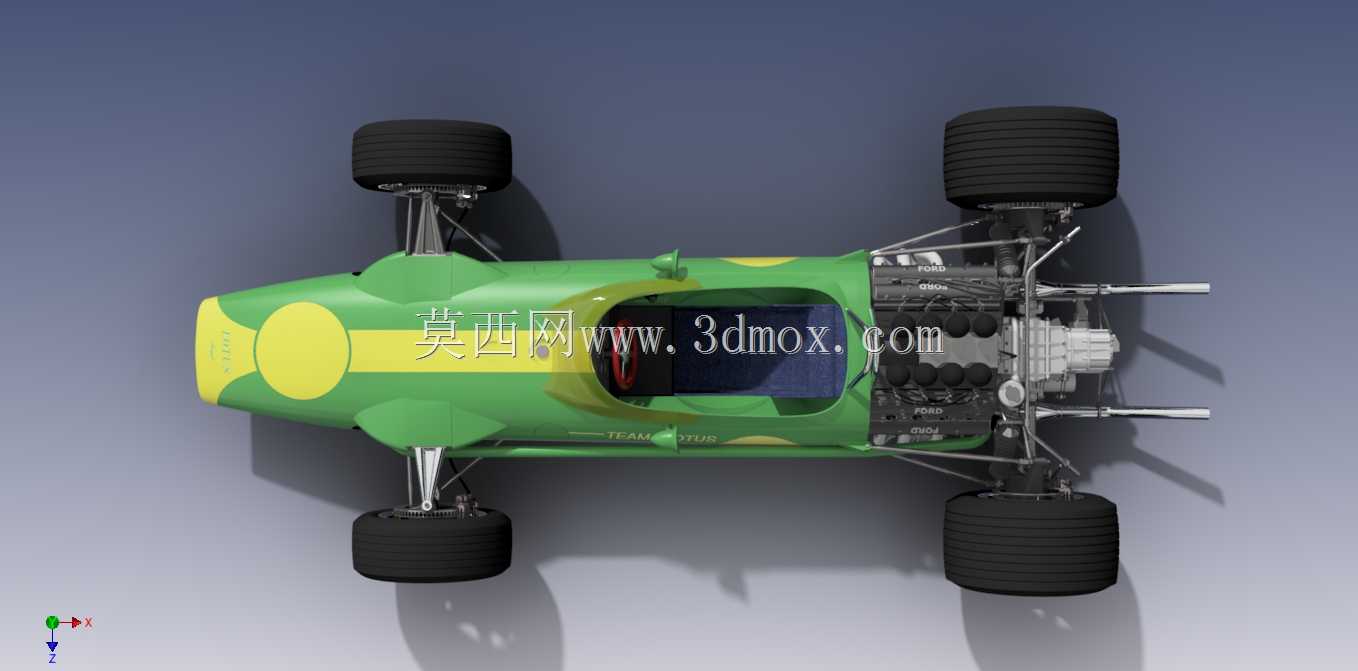

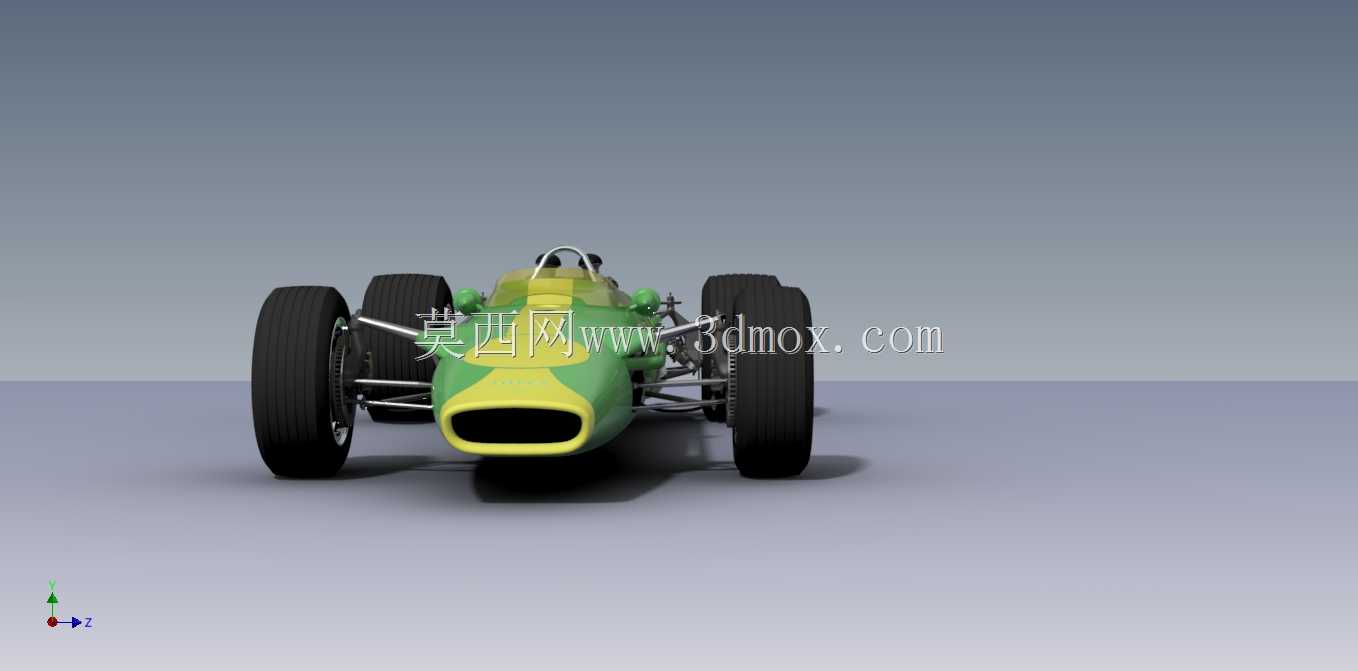

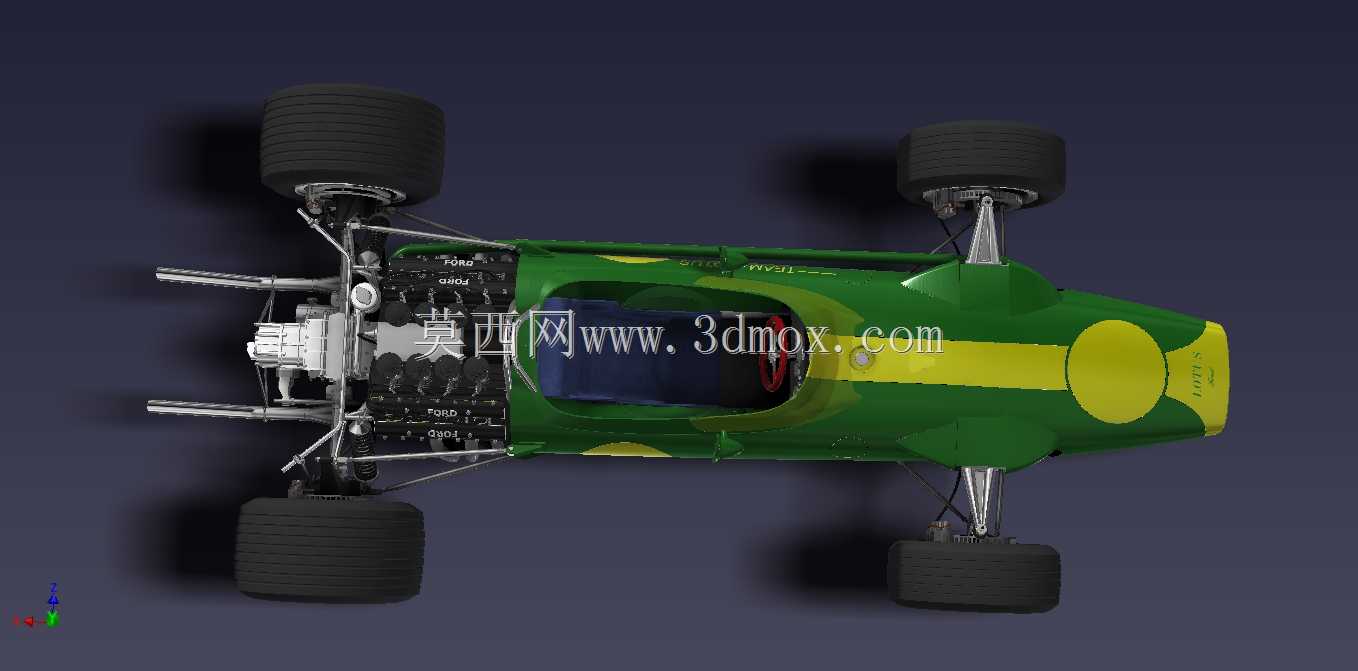

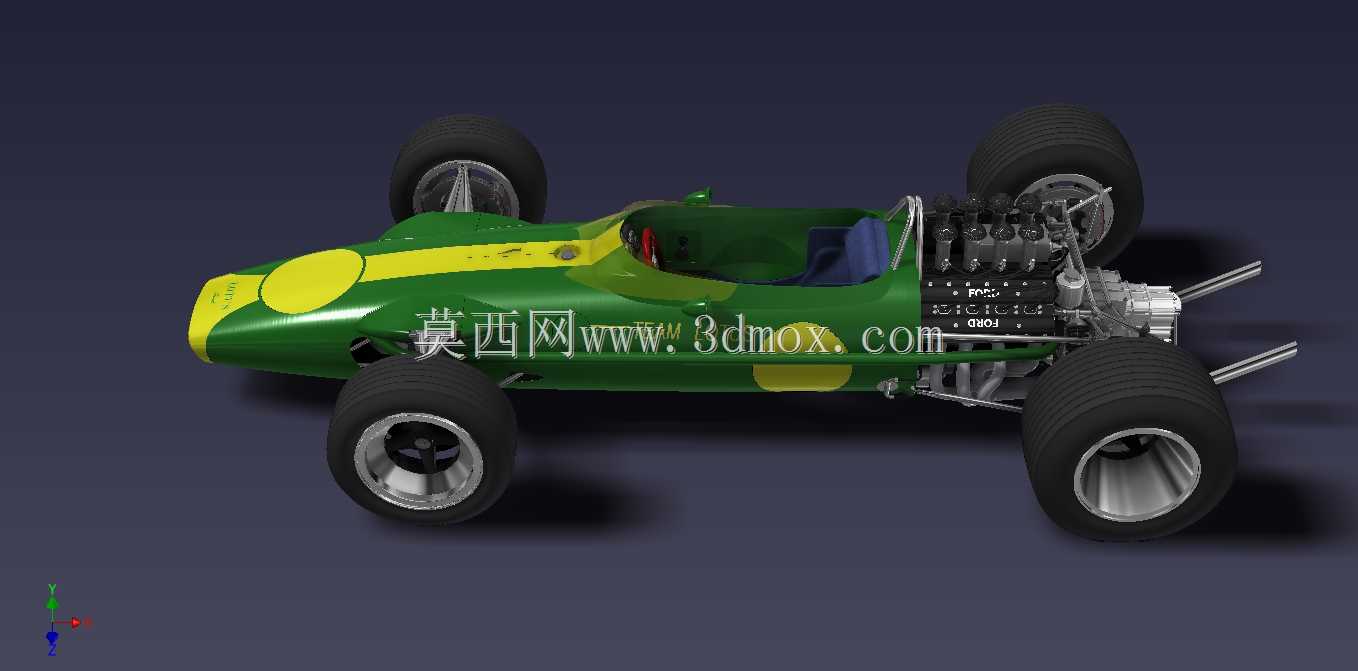

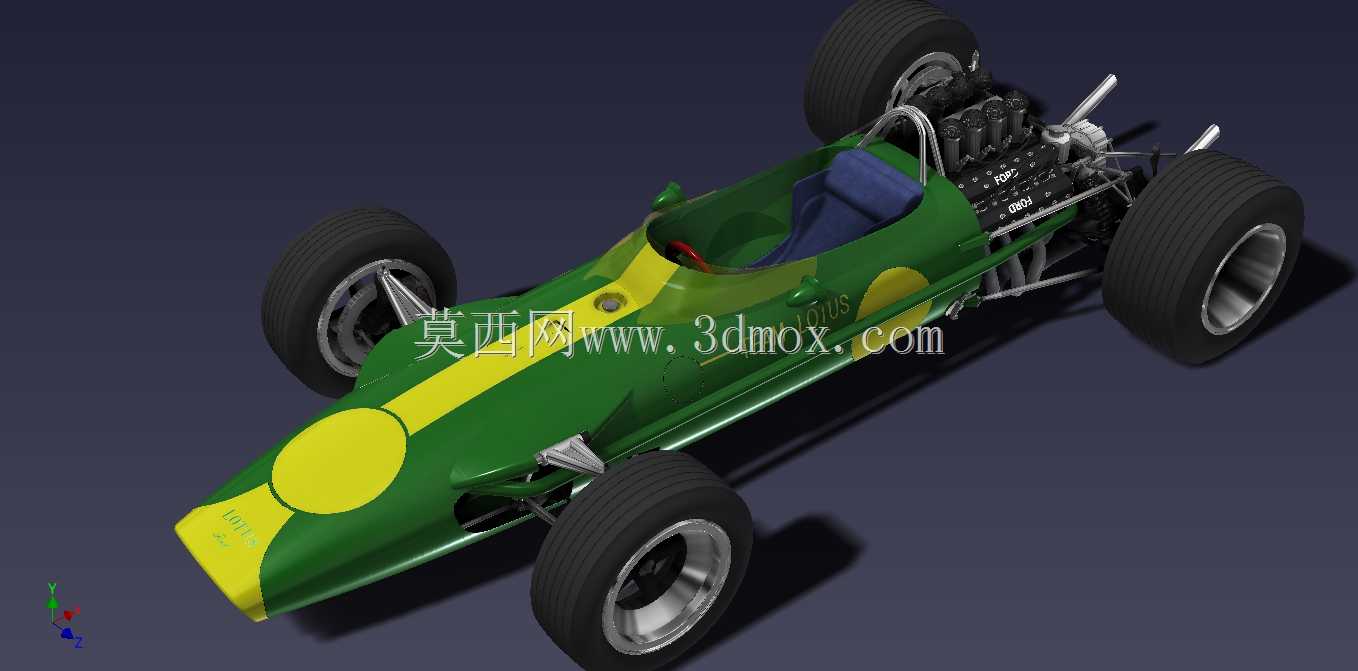

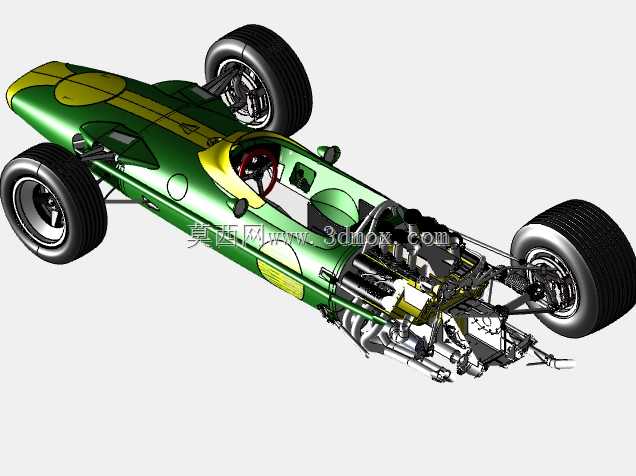

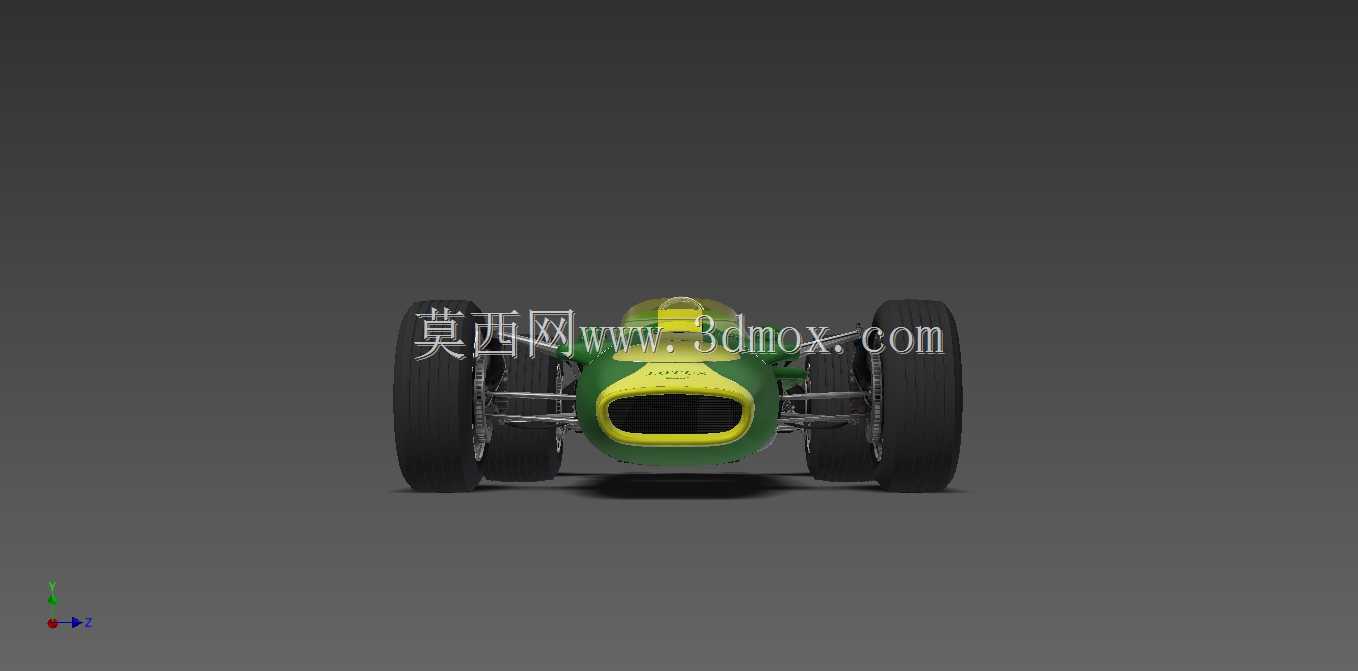

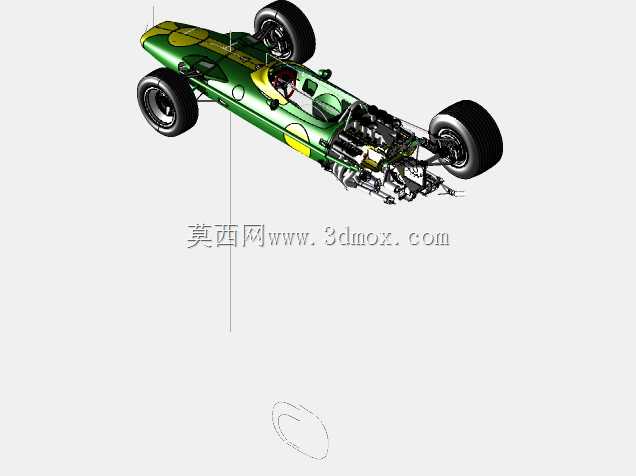

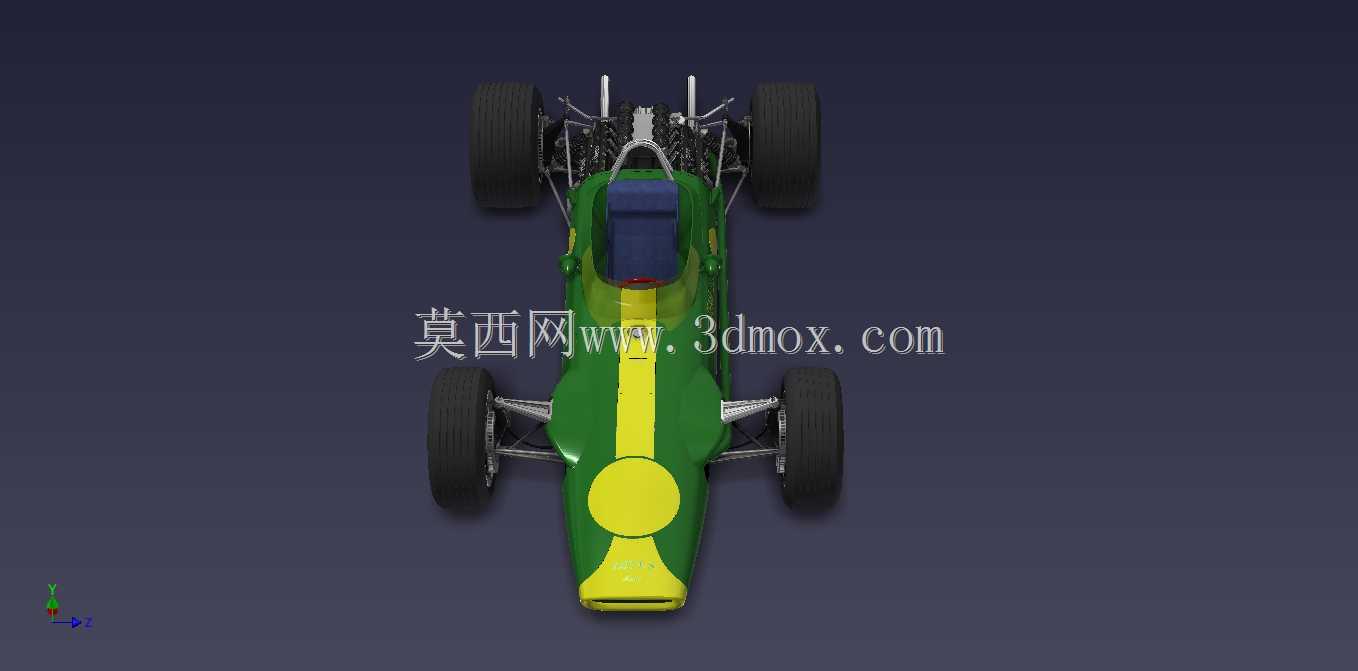

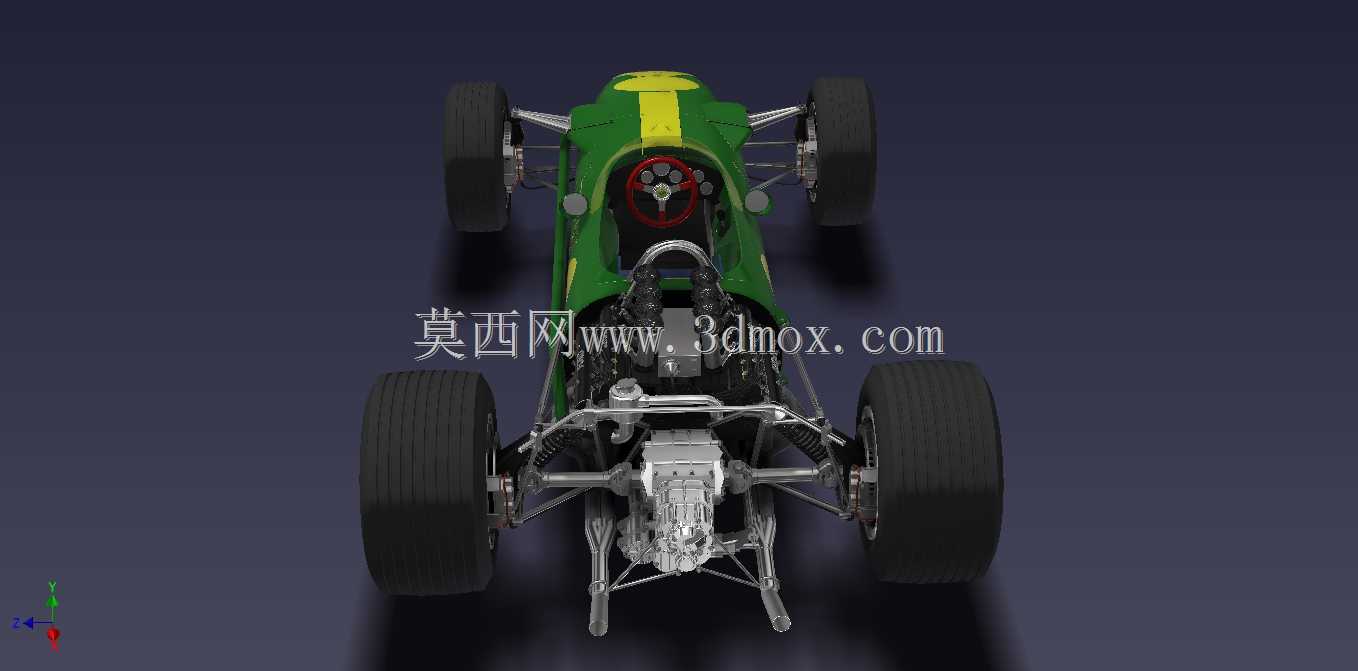

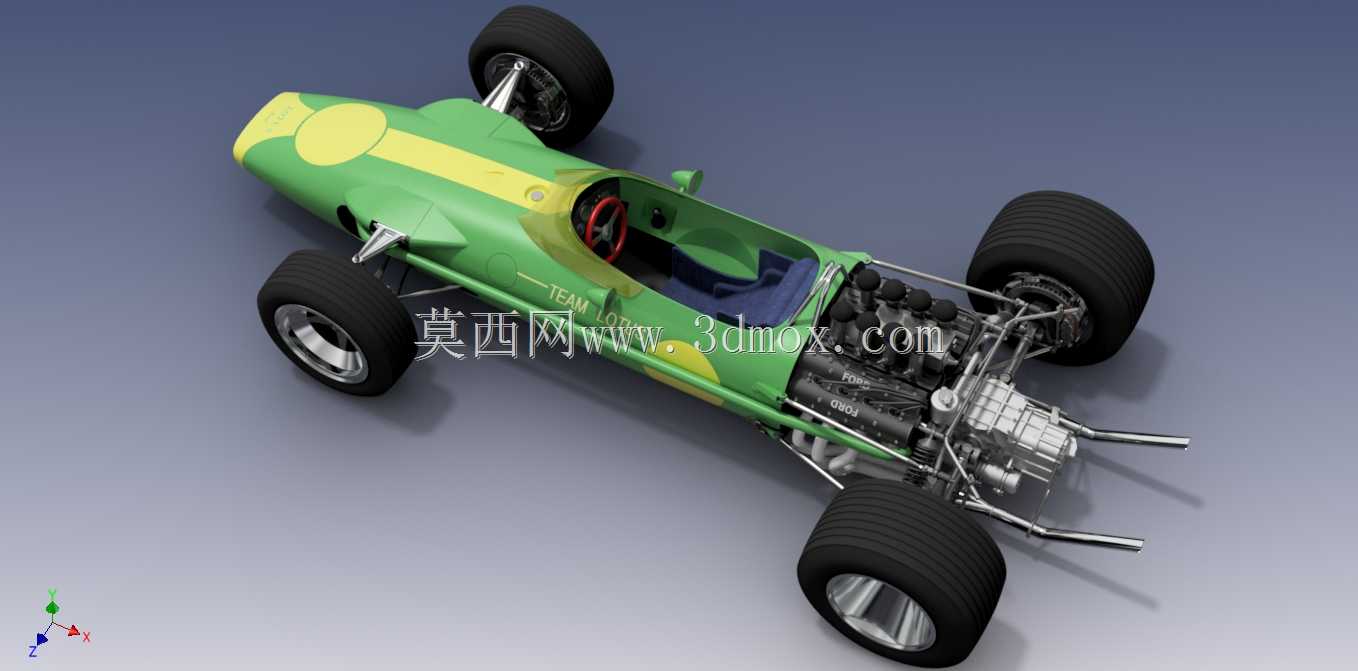

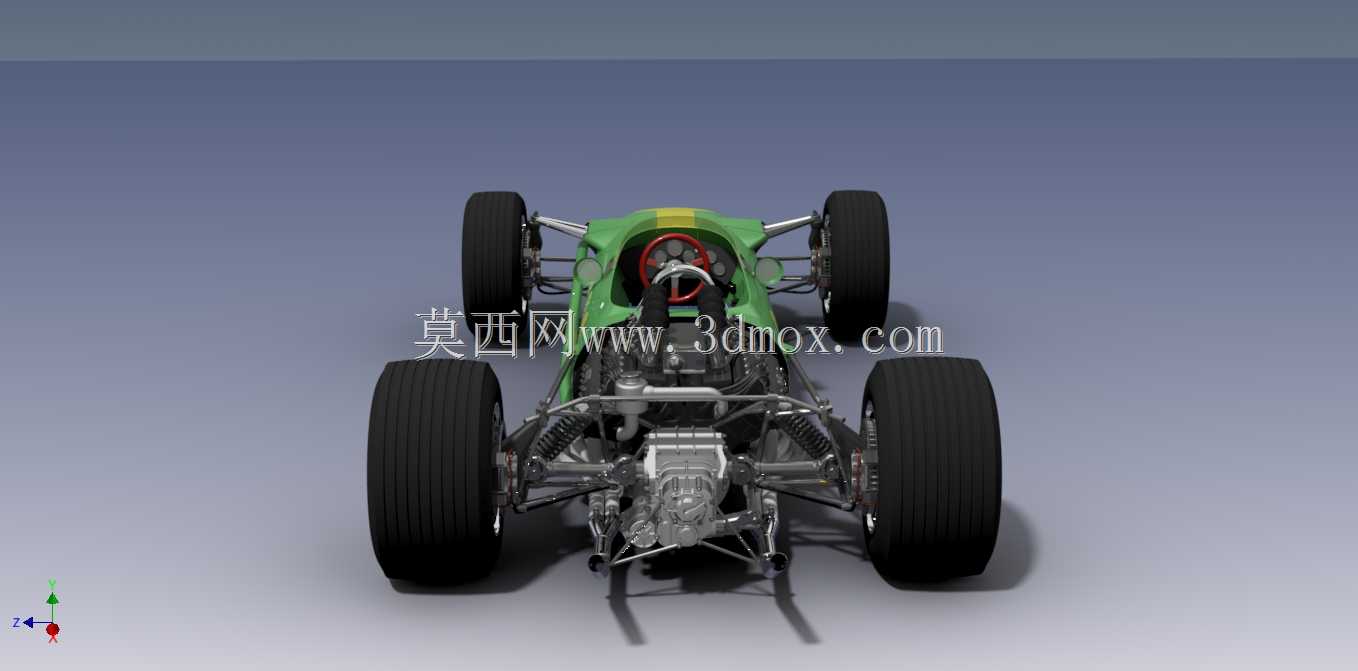

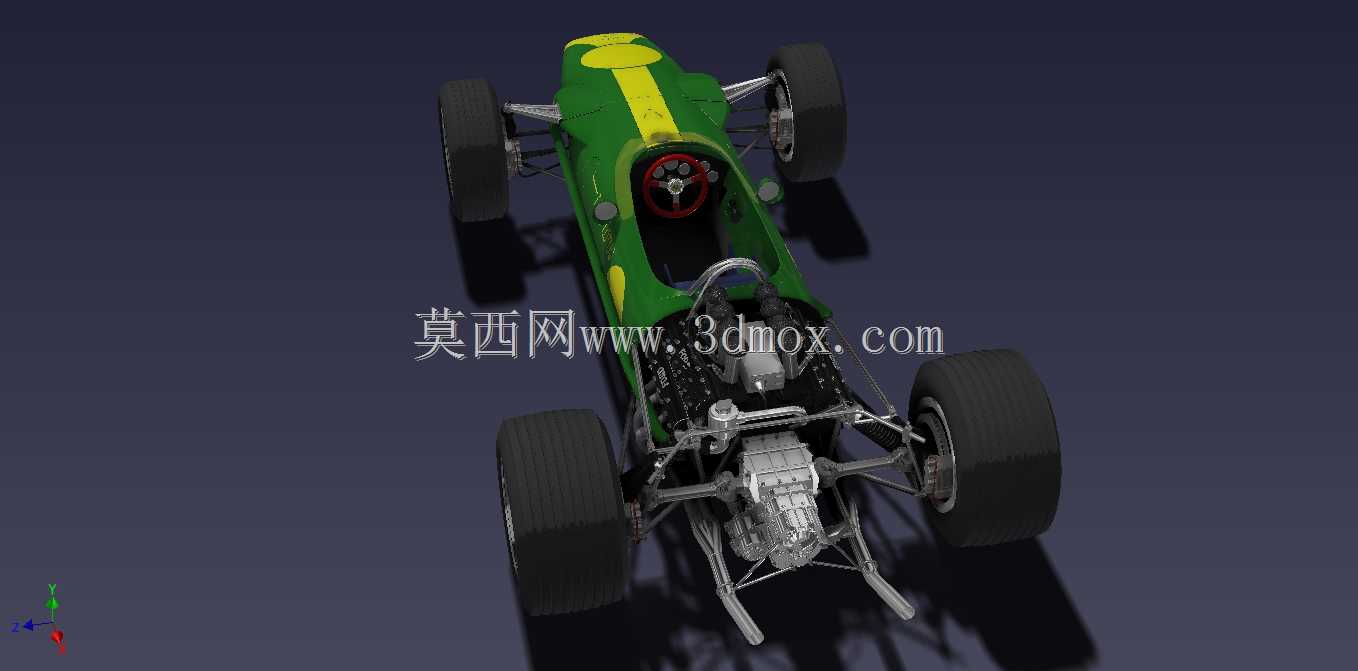

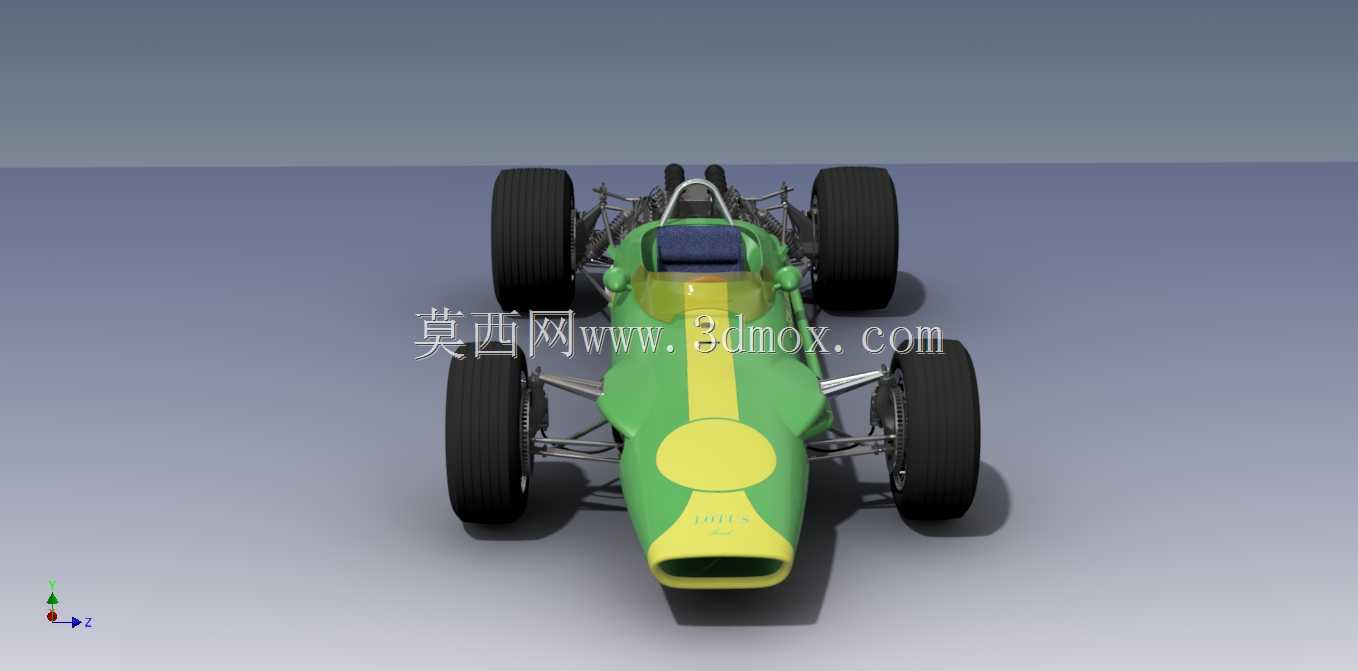

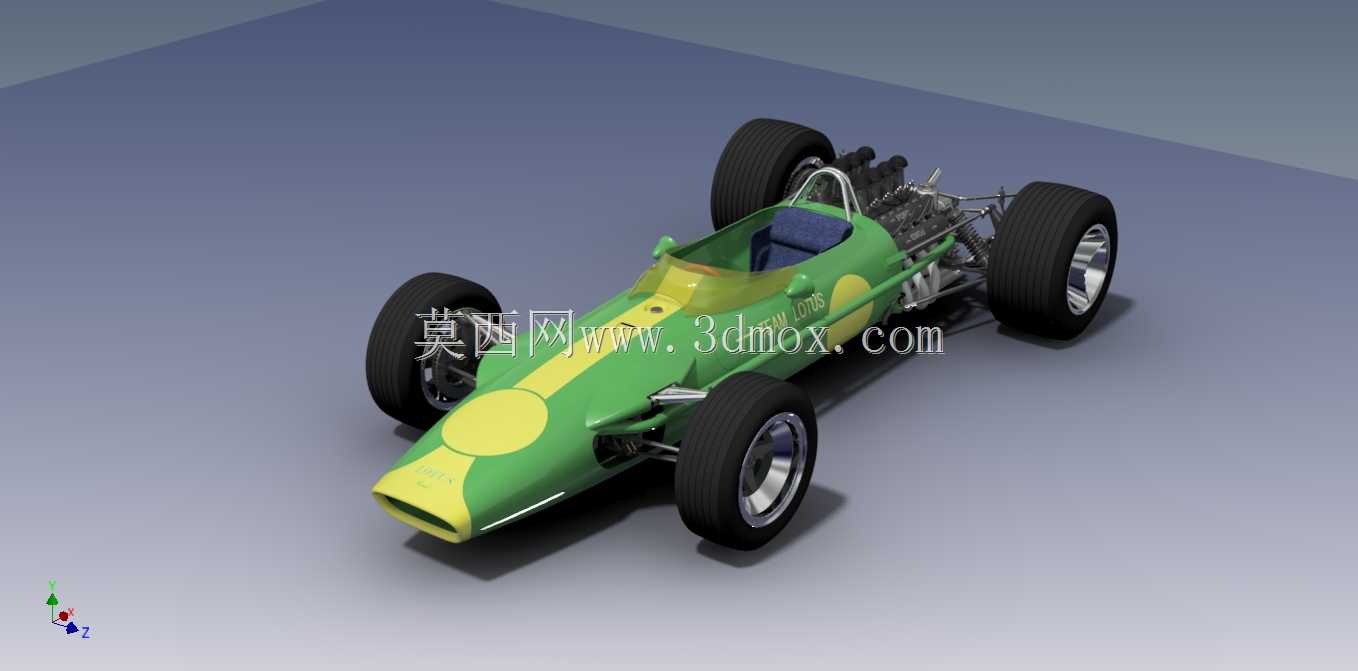

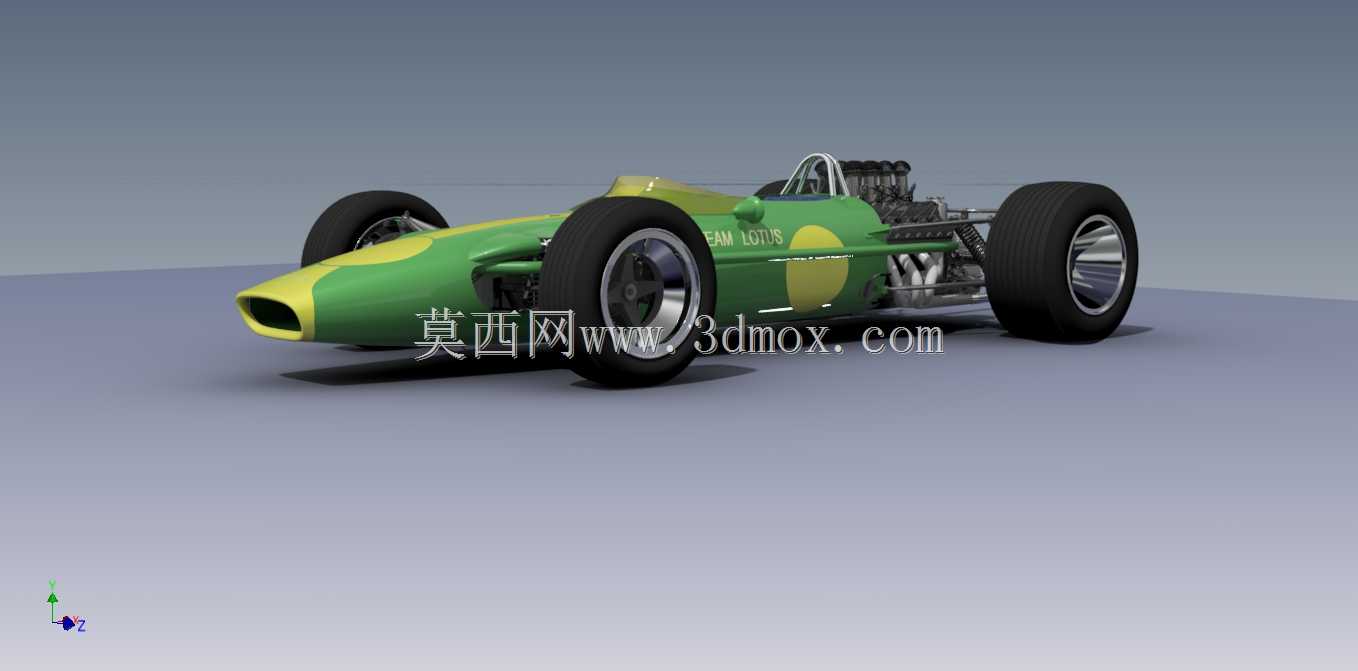

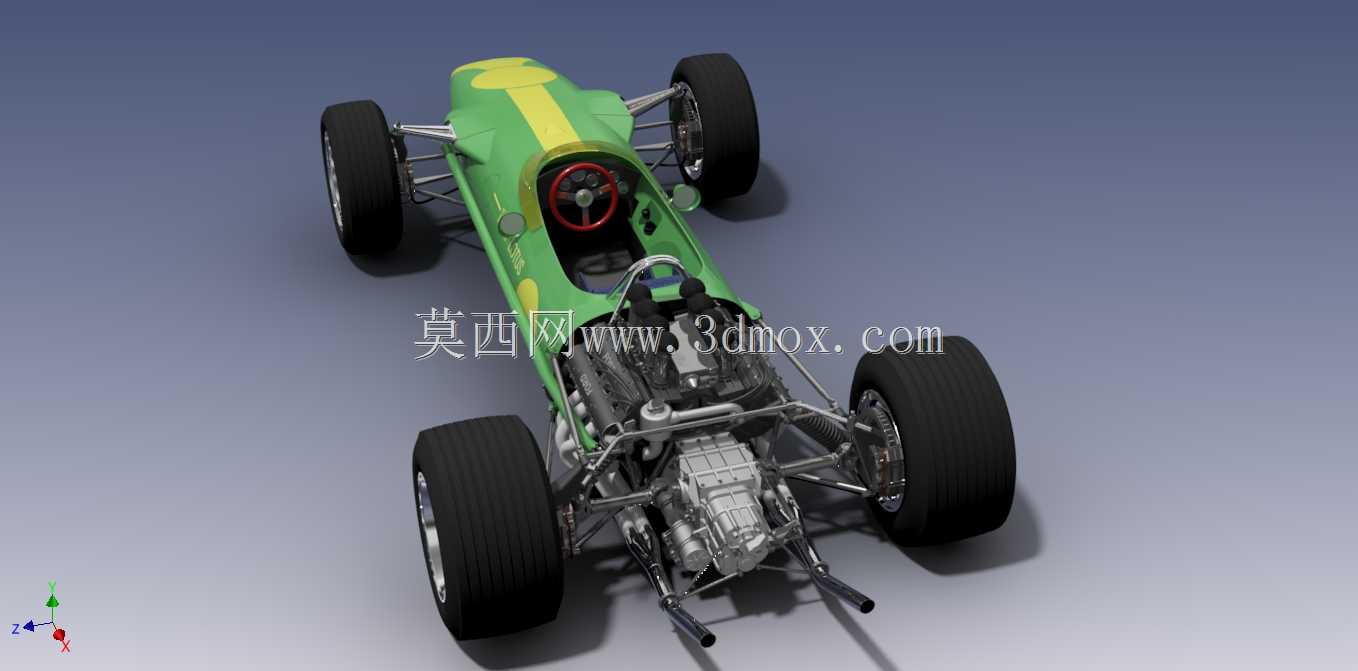

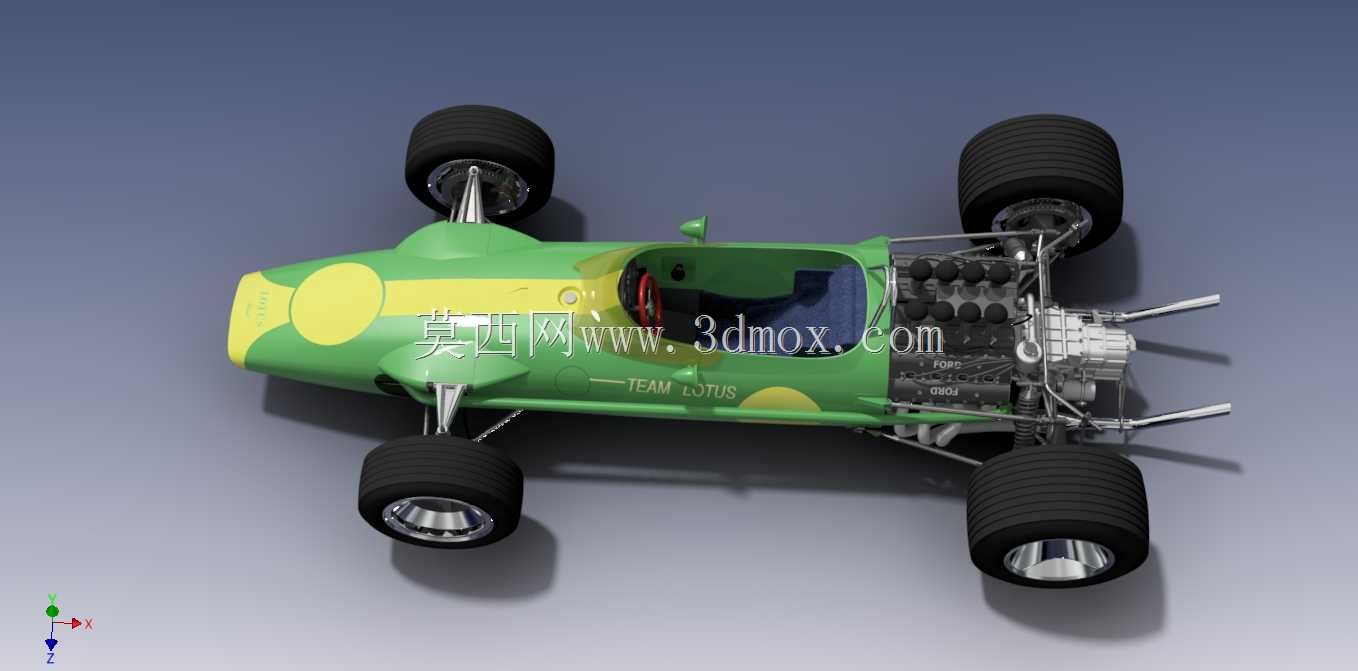

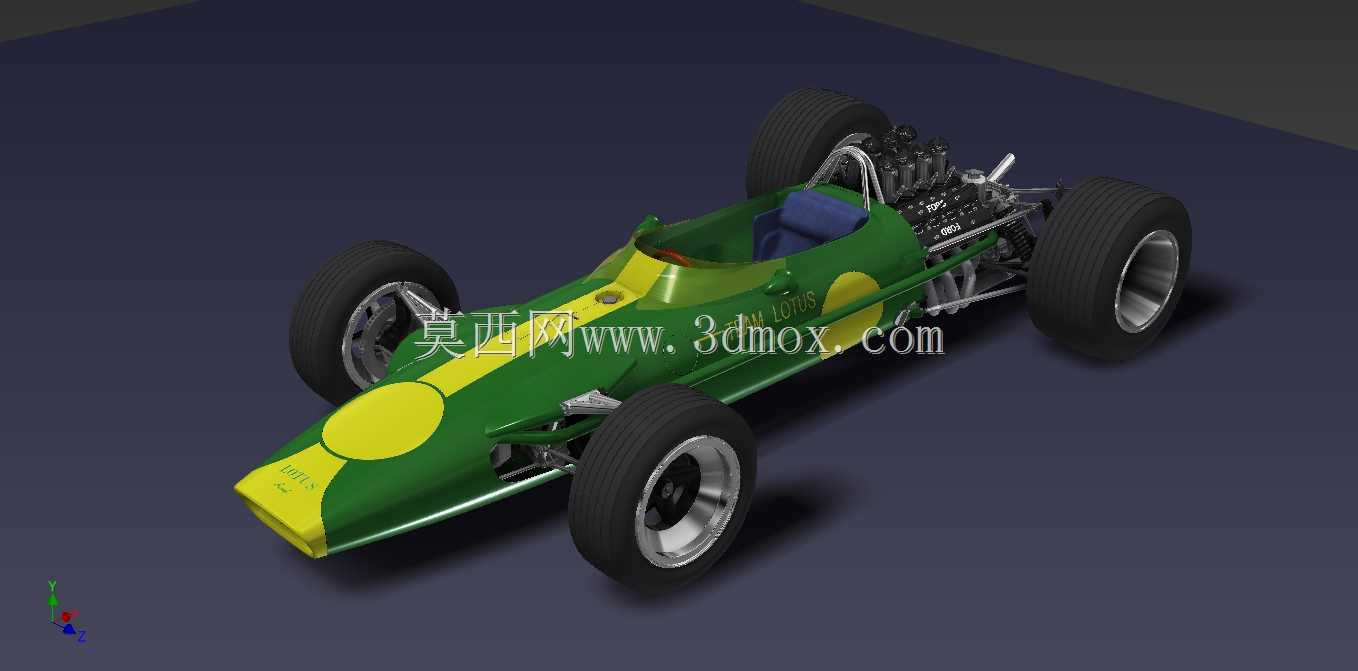

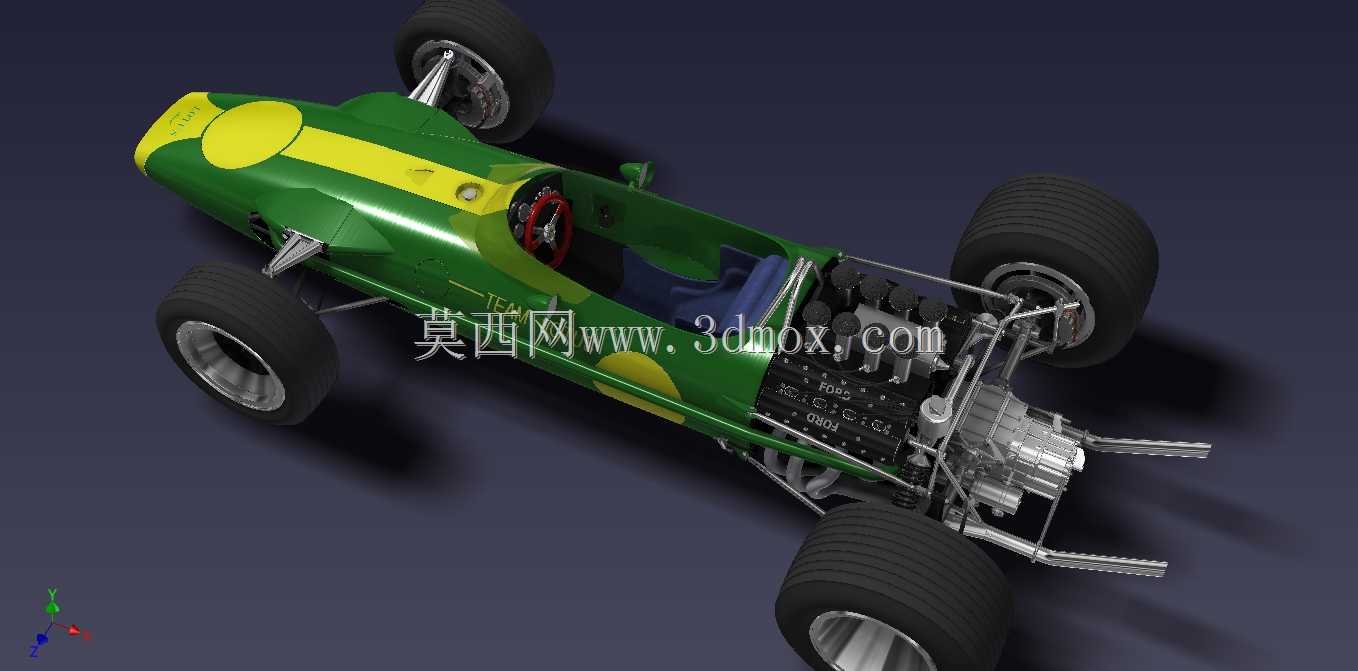

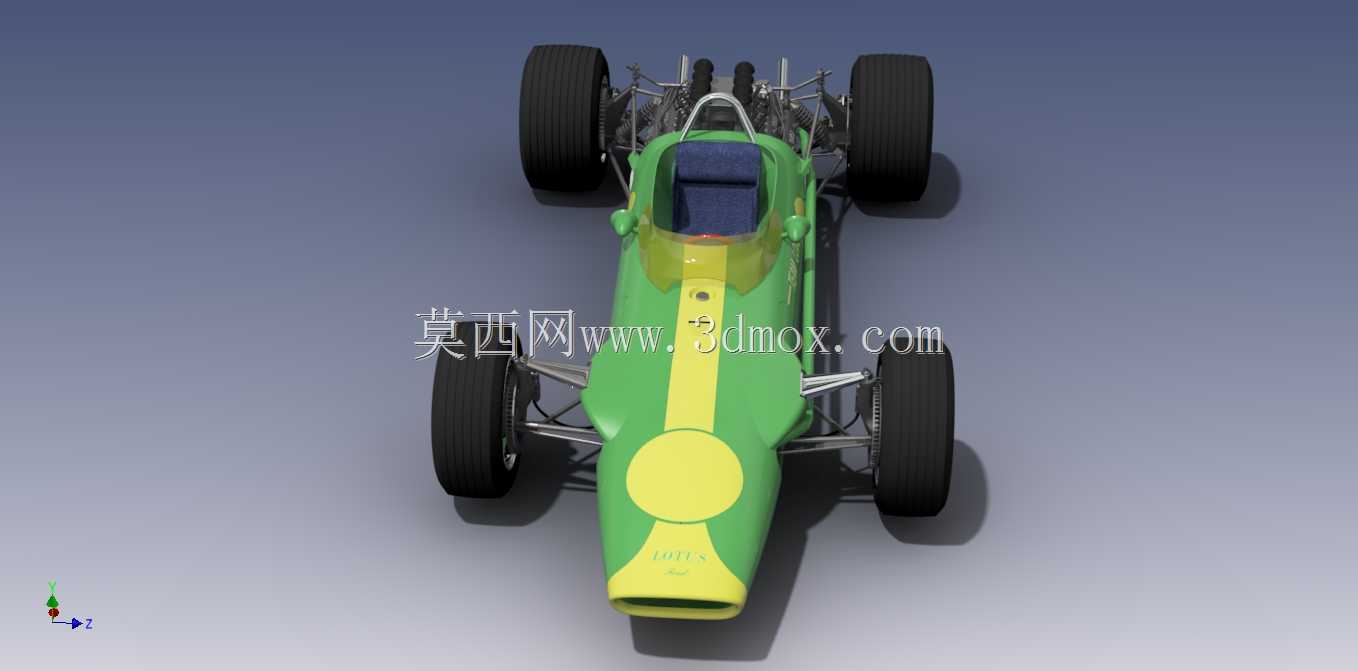

莲花49型复古方程式赛车结构三维数模

　　从结构设计思路来看，该车型采用了当时开创性的发动机作为车架受力构件的设计逻辑，没有采用传统的独立大梁包裹动力单元的方案，而是将V型发动机的缸体直接作为后悬架的安装承载点，前悬架则通过双叉臂结构直接连接到前置的管式车架上，这种设计大幅降低了整车整备质量，同时优化了前后轴荷分配，让车辆在弯道中的重心转移更可控。数模中清晰呈现了前后悬架的硬点坐标，包括上叉臂、下叉臂的安装孔位，减震器的倾斜安装角度，转向节的羊角结构尺寸，这些参数在复刻改装时直接决定了车轮的定位参数，主销后倾、外倾、前束值都可以通过数模中的硬点位置直接计算得出，不需要反复装车调试。这套三维数模完整还原了莲花49型方程式赛车的全系统结构，覆盖从承载式车架到底盘行走机构、动力传动单元、操控系统的全部核心部件，可用于经典赛车复刻设计、赛车工程教学演示、复古赛车改装结构验证等多个场景。在实际赛车工程领域，这类经典车型的数模常被用于老式赛车赛事的备件逆向开发，毕竟很多原厂配件早已停产，通过精准的三维结构数据，可以直接对接五轴加工、钣金成型等工艺，生产出符合原车装配公差的替换部件，避免手工测绘带来的装配偏差。

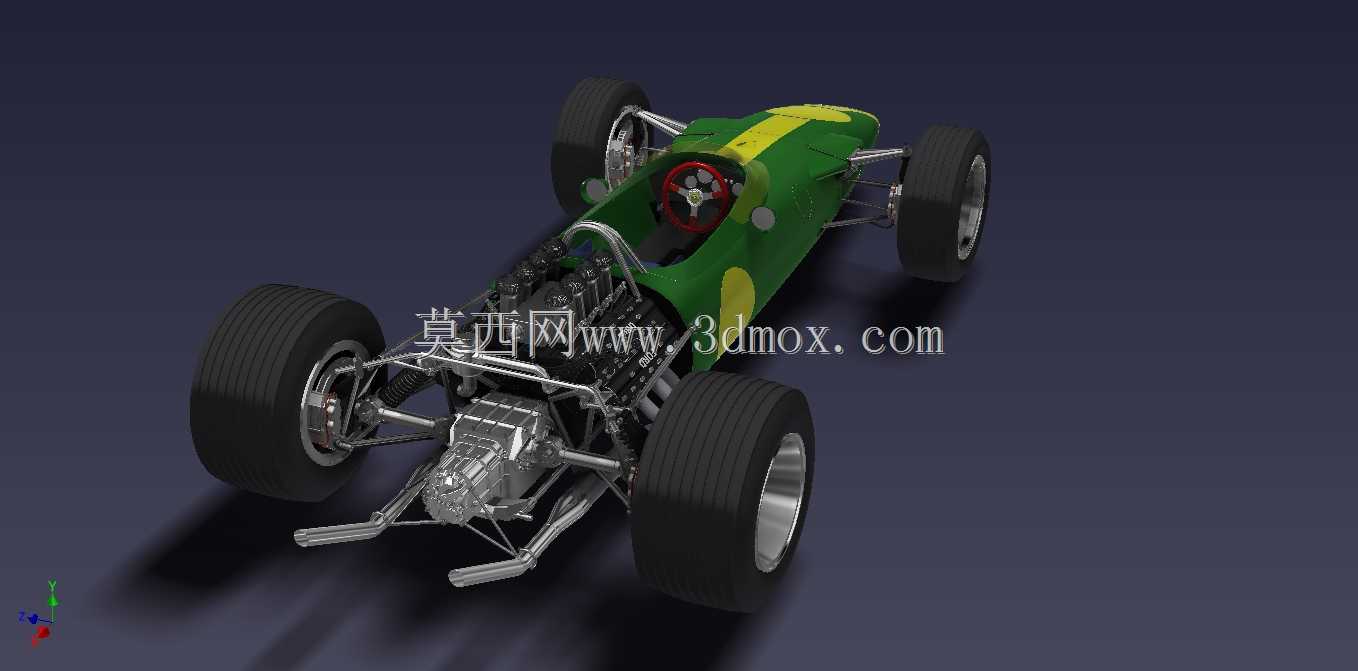

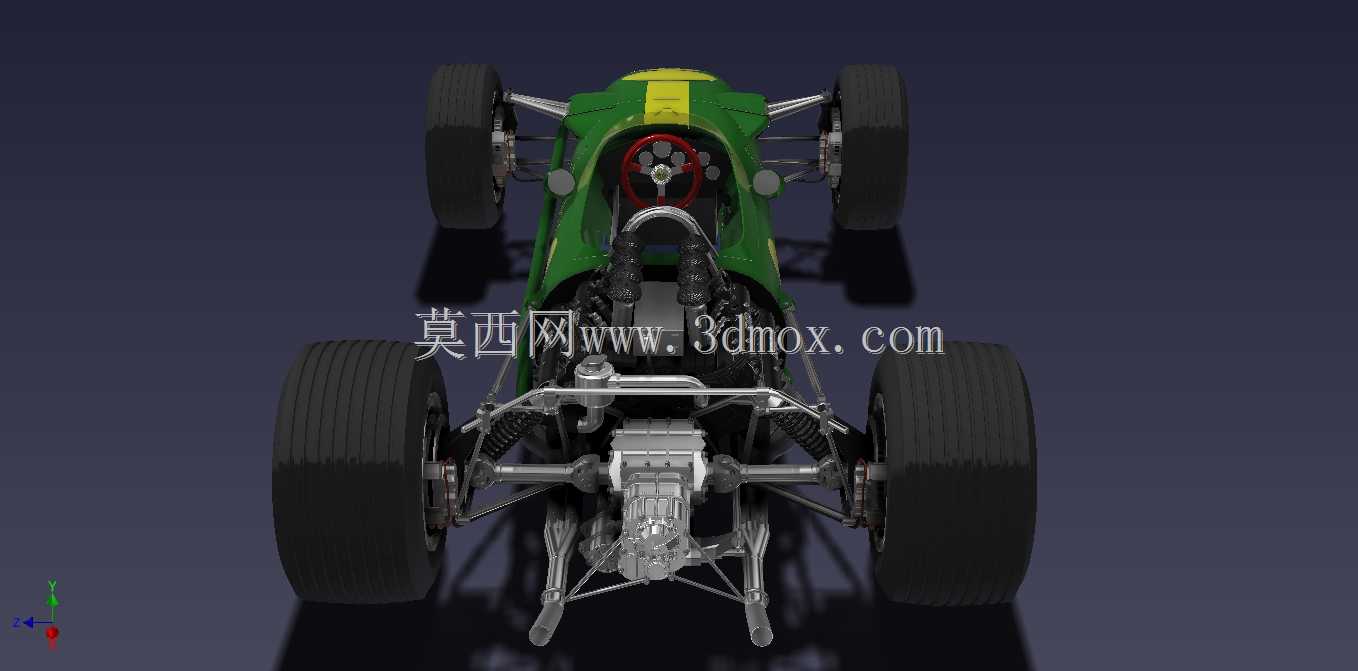

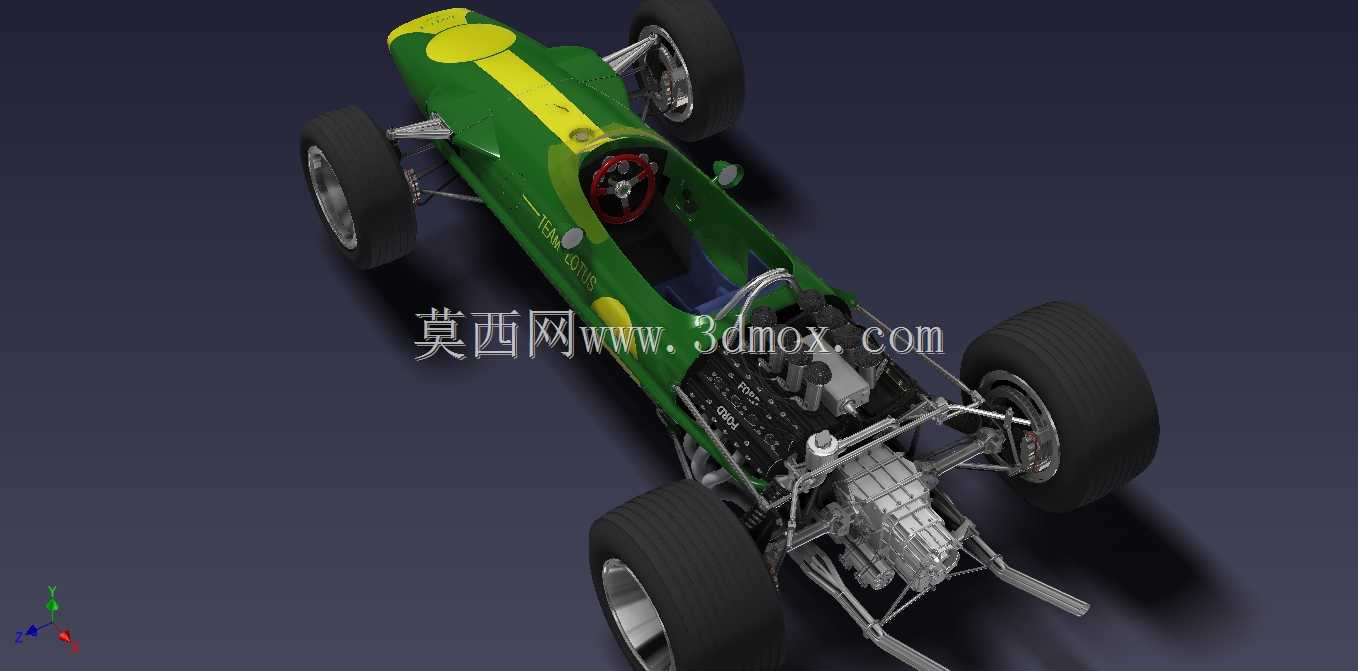

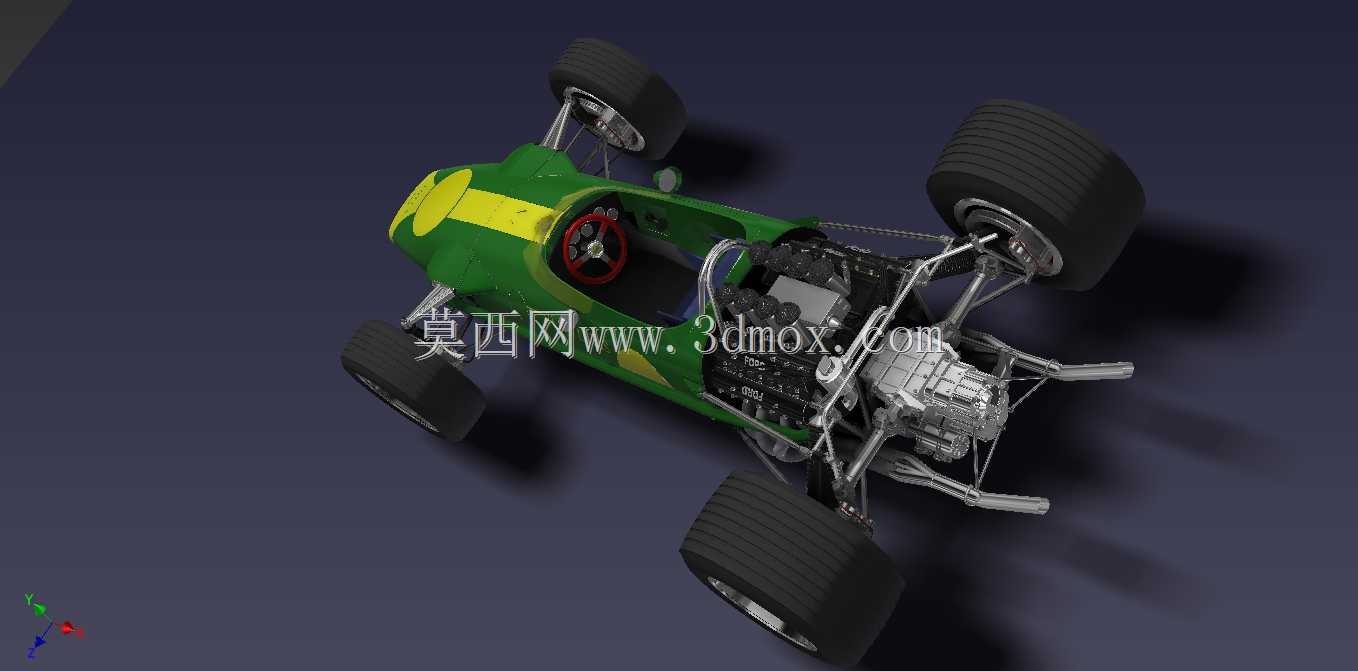

　　动力单元部分，数模完整还原了发动机的缸体、缸盖、进气歧管、排气头段以及后置的变速器结构，离合器壳体与发动机缸体的连接法兰尺寸、变速器输出轴与差速器的连接花键参数都在数模中有明确的几何体现，做动力改装替换时，可以直接在数模中做干涉检查，确认不同型号的动力单元能否适配原车的后副车架安装位。转向系统部分，数模呈现了小直径赛车方向盘、转向柱的倾斜角度、转向拉杆的球头连接位置，方向盘距离座椅的安装边界、转向柱与驾驶舱防滚架的间隙都做了精准还原，在复刻制作驾驶舱内饰时，可以直接提取数模中的曲面数据做碳纤维饰板的成型模具，避免出现安装时与转向机构干涉的问题。

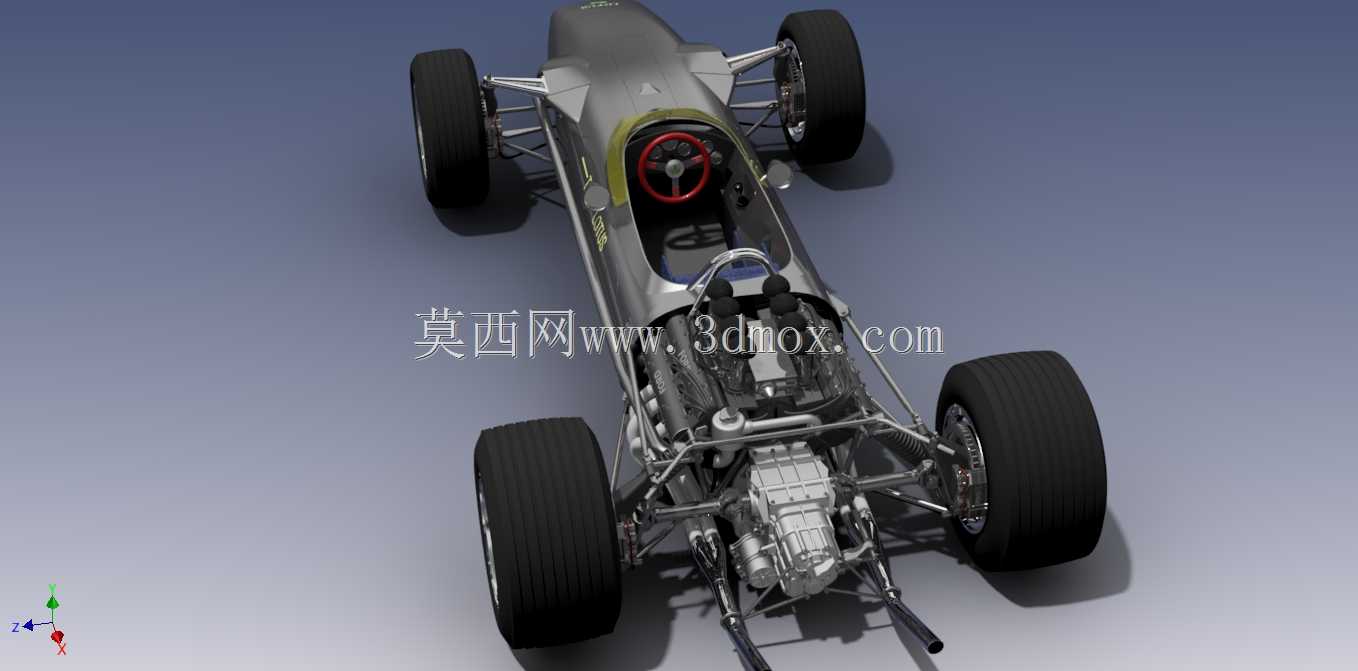

　　行走机构部分，前后轮的轮毂结构、螺栓孔分布、轮胎的扁平比参数、刹车盘与卡钳的安装位置都有完整建模，在适配现代赛用轮胎、刹车系统时，可以直接在数模中匹配不同尺寸的轮毂轮胎，确认打满方向时轮胎与车架、悬架臂的间隙是否满足要求，避免实车装配时出现蹭胎的问题。车架部分采用的是薄壁钢管焊接的空间桁架结构，数模中每一根钢管的直径、壁厚、弯曲弧度、焊接节点位置都清晰呈现，在制作复刻车架时，可以直接提取每根管材的下料长度、弯曲角度参数，输入到弯管机中直接加工，不需要额外做放样测量，大幅降低车架制作的误差。

　　驾驶舱部分，座椅的安装位置、踏板组的布局、换挡杆的操作行程边界都在数模中有明确体现，做人机工程优化时，可以根据不同车手的身材，在数模中调整座椅前后位置、踏板的安装高度，确认车手操作时的肢体活动空间是否充足，不会出现打方向时腿部与转向柱干涉、换挡时手臂与防滚架碰擦的问题。这套数模的结构精度完全满足工程级应用需求，所有部件的装配关系都按照实车的连接逻辑做了约束，不存在错位、穿模的问题，不管是用于赛事车辆的开发验证，还是用于汽车工程专业的教学案例，都能提供精准的结构参考，帮助从业者理解早期方程式赛车的轻量化设计思路、受力结构布局逻辑，为现代赛车的轻量化设计提供经典结构参考。
