皮带传动式电动线性执行机构结构

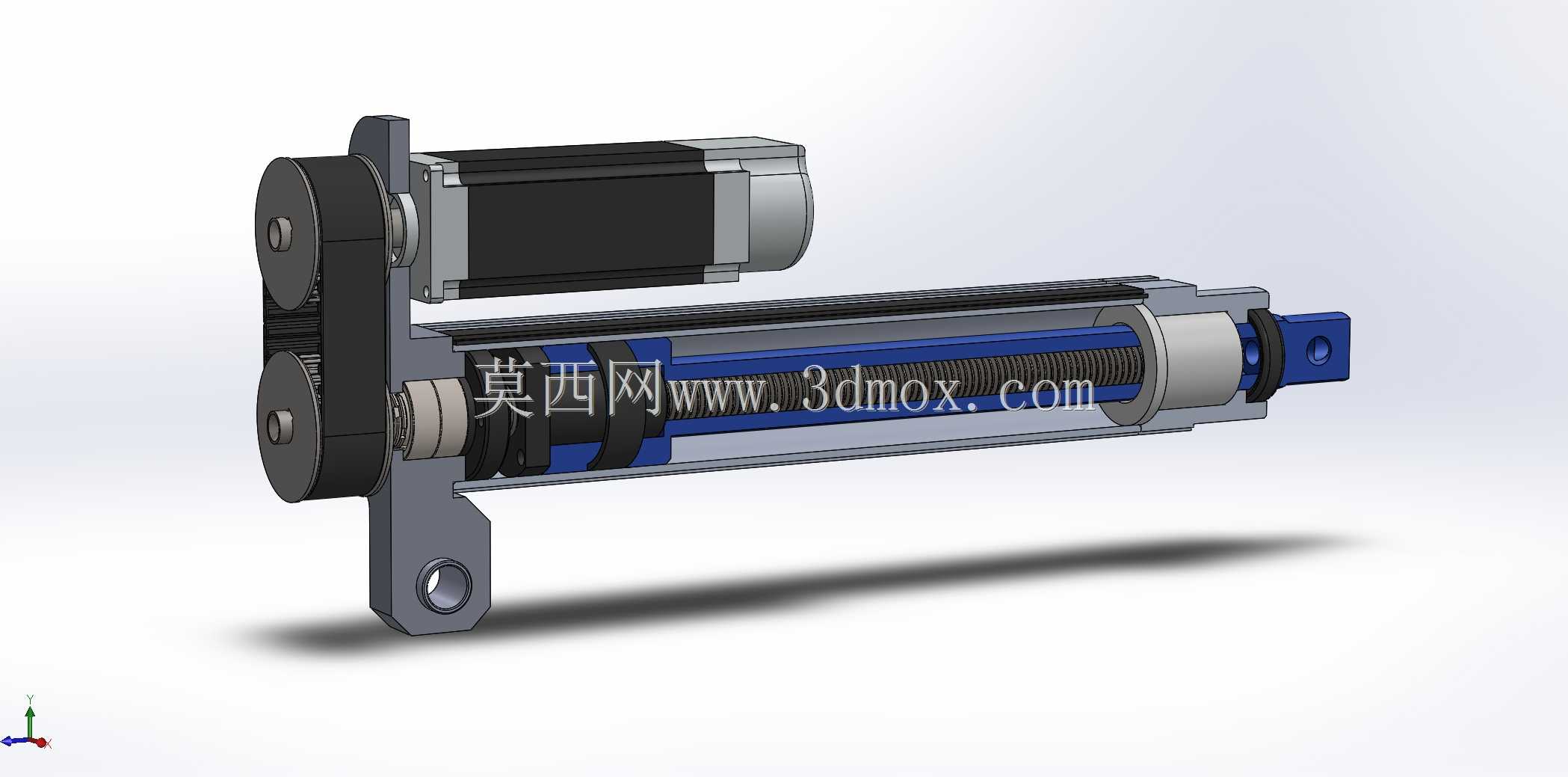

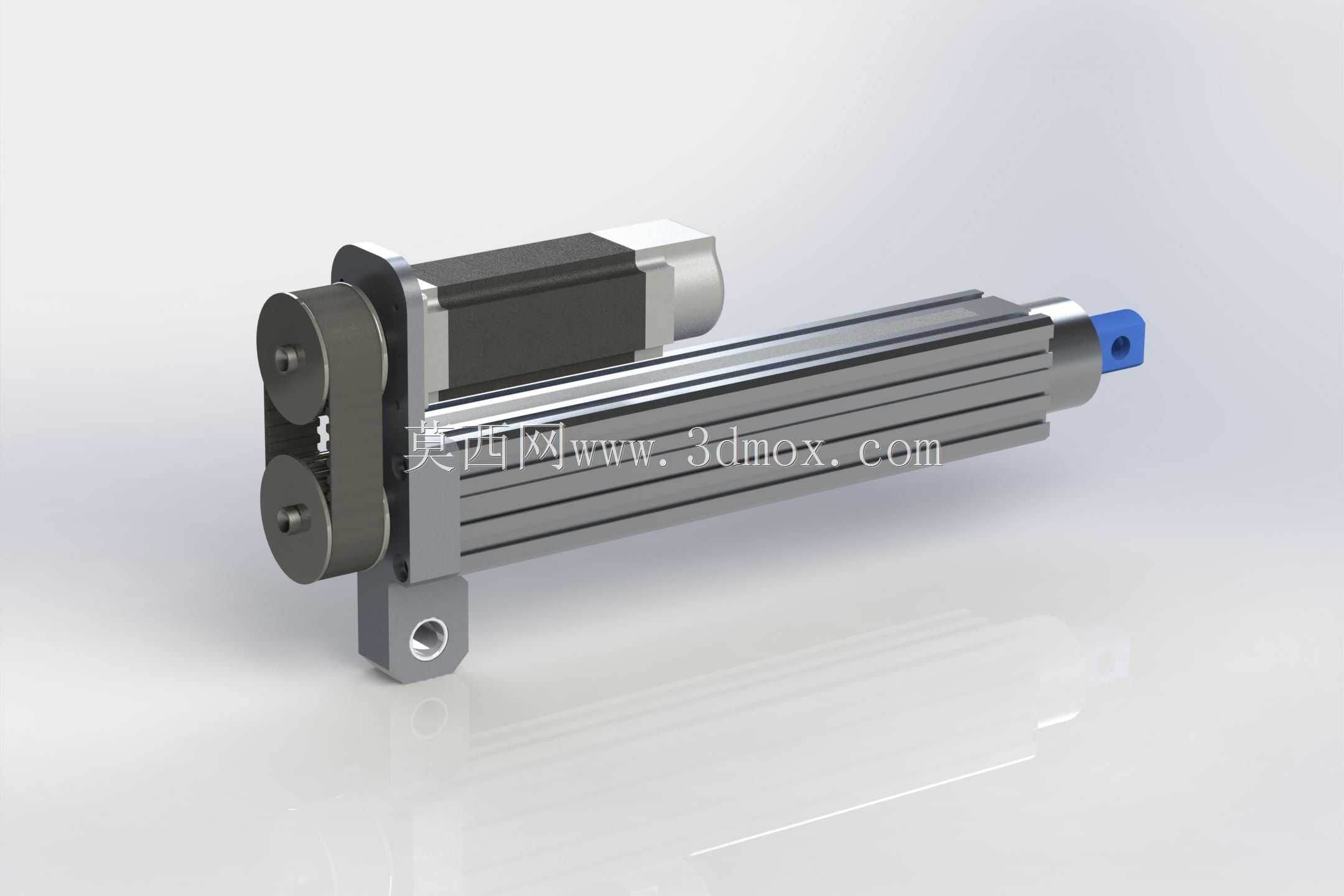

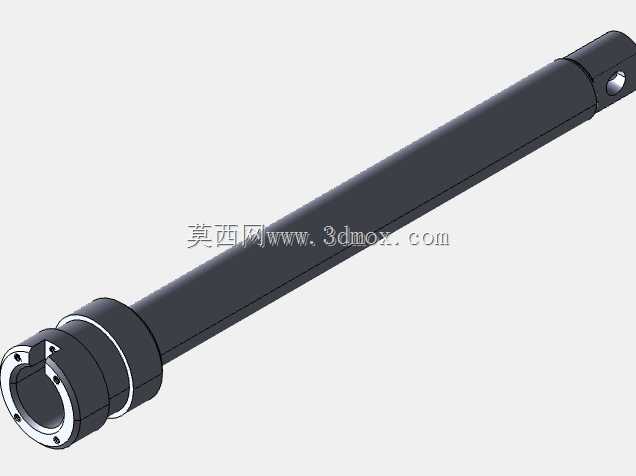

　　这款皮带传动的电动线性执行机构，在工业自动化产线、流体控制阀组驱动、轻工包装设备进给、小型工装工位调节场景中都有广泛适配空间，区别于传统丝杠直连式执行器，它通过同步带将伺服端的旋转动力传递至驱动螺母副，能在有限安装长度内实现更长的有效行程，同时兼顾传动效率与运行静音表现。从结构设计逻辑来看，动力端采用侧置布局，将驱动电机固定在缸体尾部的侧装支架上，而非与推杆同轴布置，这一设计直接压缩了执行器的整体轴向长度，对于安装空间轴向尺寸受限、但侧向有预留余量的阀组安装位、设备内部工位来说适配性更强；同步带传动副设置在缸体尾部的封闭腔体内，带轮分别与电机输出轴、缸体内部的传动丝杠同轴连接，张紧结构集成在侧装电机的安装座上，调试时只需微调电机固定螺栓的位置即可完成皮带张紧度校准，无需拆解缸体主体结构，后期维护的便捷性有明显提升。缸体主体采用挤压铝型材成型，型材自带的导向槽同时承担推杆导向、安装基准面的作用，推杆部分采用硬质阳极氧化处理的铝合金杆体，端部输出轴设计为标准外螺纹连接端，配套蓝色的防尘端盖封堵缸体前端开口，避免车间内的粉尘、切削液飞溅进入缸体内部磨损传动副；尾部的安装座设计为单耳铰接结构，带标准安装销孔，可直接与设备支架的铰接座配合安装，前端输出端可根据实际负载需求选配法兰连接、叉形接头等多种连接件，适配不同的安装姿态。

　　从安装边界尺寸来看，缸体截面为规整的矩形结构，四个面均预留了T型槽安装位，支持侧面、底面、顶面多方向固定，不需要额外制作过渡安装板；侧置电机的外轮廓不超出缸体截面的最大宽度，整机组装完成后没有突兀的外凸结构，在密集排布的阀组岛、多工位并行的自动化设备上安装时，不会和相邻的元器件、管路产生干涉。实际运行过程中，皮带传动的结构自带一定的缓冲吸震能力，当输出端遇到瞬时冲击负载时，同步带的微量形变可以抵消部分冲击，避免刚性连接导致的电机堵转、丝杠崩齿问题，对于需要频繁启停、往复动作的工位来说，能有效延长核心传动部件的使用寿命；传动比的选配可以通过更换不同直径的带轮实现，不需要更换整个缸体或者电机，在同一安装空间下，只需要调整带轮规格就能匹配不同的输出速度、推力需求，选型适配的灵活度更高。

　　在阀块驱动场景中，这类执行器可以直接替换传统的气动、液动缸，不需要布置复杂的气源、液压管路，只需要接入控制电源与信号线缆即可实现精准的位置控制，推杆的位置重复精度可以满足绝大多数比例阀、调节阀的开度控制要求，同时避免了气动系统常见的漏气、液压系统的漏油问题，更适合对洁净度有一定要求的食品包装、医药生产设备使用。设计过程中针对缸体内部的传动丝杠做了全封闭防护，除了前端的防尘端盖，尾部皮带腔也设置了密封盖板，整个传动部分完全和外部环境隔离，即使在有少量粉尘、水汽的生产车间内长期运行，也不会出现异物进入传动副导致的卡滞、磨损加剧问题；推杆的导向部分采用了自润滑工程塑料导向套，不需要定期加注润滑脂，日常维护只需要定期检查同步带的张紧度与磨损情况即可，运维成本远低于同类齿轮传动、丝杠直连的执行机构。

　　从建模细节来看，整个模型完整还原了带轮的齿形结构、同步带的安装位置、型材缸体的槽道细节、安装耳的销孔公差、输出端的螺纹结构，所有配合面的尺寸都按照实际工业产品的装配公差做了预留，比如电机安装座的螺栓孔设计为长圆孔，满足皮带张紧的调节余量，前端盖与缸体的配合止口、输出轴与导向套的配合间隙都符合通用机械零部件的设计规范，既可以作为结构设计人员做设备布局时的选型参考模型，也可以直接导入产线装配模型中做干涉校验、安装空间模拟，不需要再对模型结构做额外的简化修正。
