多工位钻孔攻丝同步作业多主轴结构

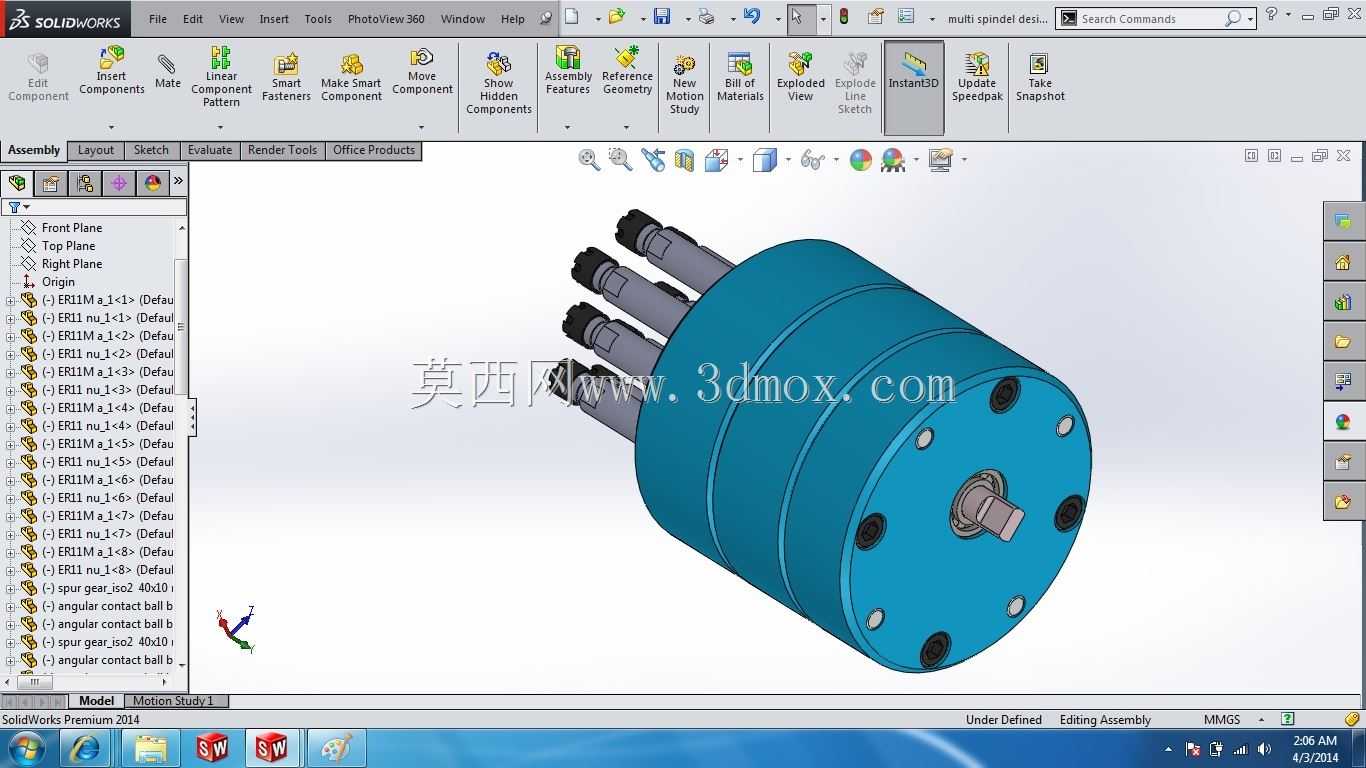

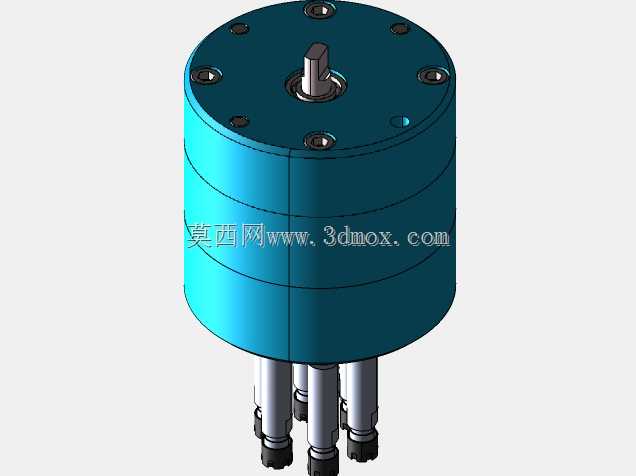

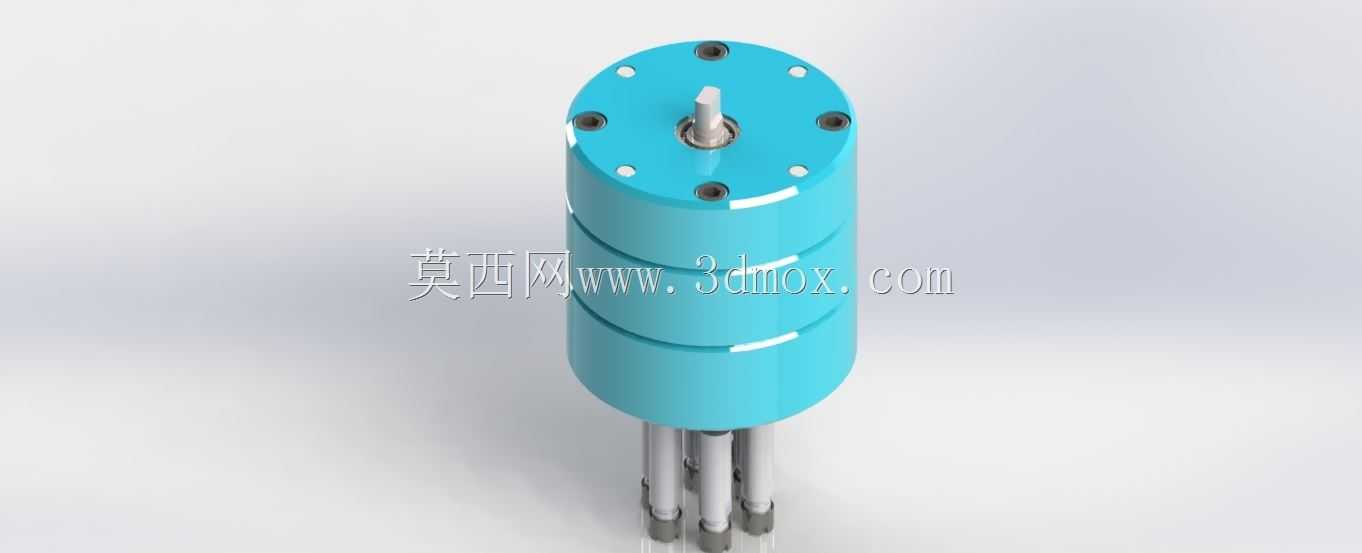

　　在批量五金件、小型压铸件、注塑嵌件的加工产线里，单轴钻攻设备的节拍瓶颈一直是工艺人员优化的重点——当工件上存在8个甚至更多均匀分布的同规格螺纹底孔、螺纹孔时，逐孔移位加工的方式不仅会耗费大量的工位等待时间，反复定位带来的位置度误差也很难稳定控制在工艺公差范围内，这类场景下集成式多主轴单元就成了兼顾效率与精度的核心功能部件。这款多主轴的整体结构采用分层叠装的圆柱式壳体设计，主体外壳做了等距分段的环形台阶，既可以强化壳体的结构刚性，避免多轴同时输出扭矩时出现壳体形变，也能在安装时作为轴向定位的基准面，适配不同安装板的开孔公差。

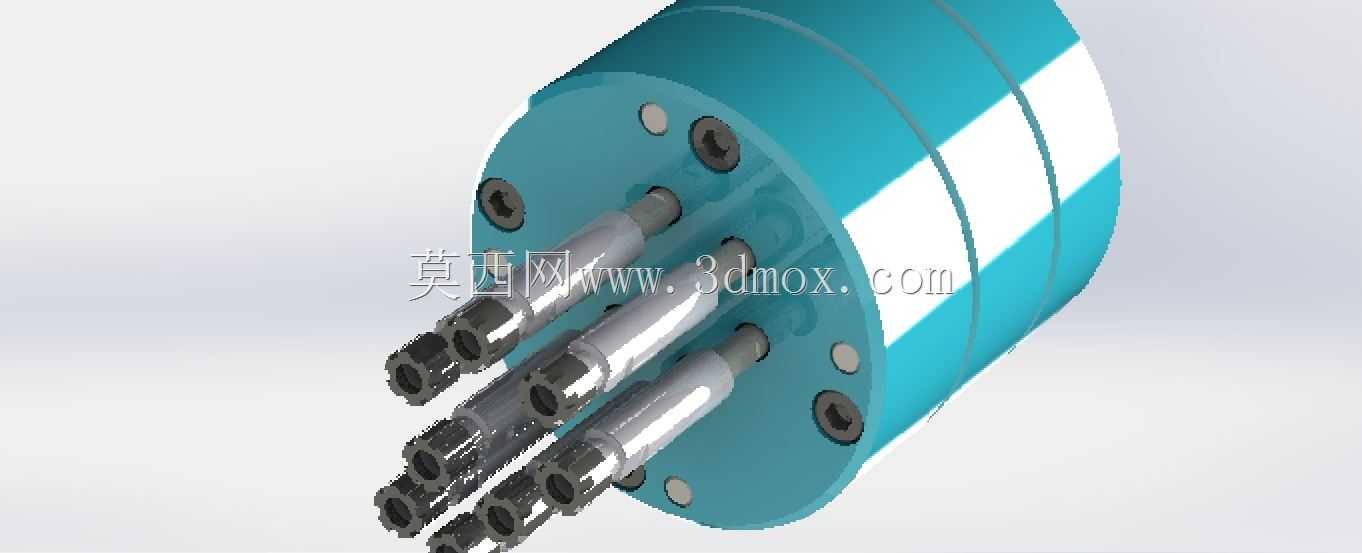

　　顶部的输入轴采用单轴输入设计，可直接连接钻床主轴、攻丝机输出端或者伺服动力头，内部通过行星式齿轮分配结构将输入扭矩均匀传递给下部的8根输出轴，所有输出轴的轴向窜动量控制在0.02mm以内，径向跳动不超过0.015mm，能满足普通钢件、铝合金件、铜件的钻孔与攻丝加工精度要求。从安装边界来看，主体圆柱壳体的外径适配常规钻攻设备的主轴安装座尺寸，下部伸出的多根输出轴采用等节距圆周排布，轴端可根据加工需求装夹直柄钻头、丝锥夹头，输出轴的伸出长度预留了足够的刀具装夹调节空间，可适配不同厚度工件的加工行程需求，安装时只需通过壳体上部的6个圆周分布的沉头螺钉即可完成与设备安装板的固定，不需要额外设计复杂的转接法兰，能快速适配现有专机的改造升级需求。

　　在实际应用场景中，这类多主轴单元常被集成在非标自动化专机、多工位转盘机、小型立式钻攻设备上，针对水暖配件、小型电机端盖、电子五金件、汽配小压铸件等带有多个同规格孔位的工件，可一次进给完成所有孔位的钻孔或者攻丝作业，相比单轴逐孔加工的模式，加工效率可提升6倍以上，同时因为所有轴的位置由内部齿轮机构的加工精度保证，避免了逐孔移位带来的定位误差，孔位的位置度一致性远高于单轴移位加工的成品。设计过程中，壳体内部的齿轮传动间隙做了专门的补偿结构，攻丝时正反转切换的空程量被控制在极小范围内，能有效减少丝锥切入时的崩齿风险；输出轴部位采用了双重密封结构，可阻挡加工过程中的切削液、金属碎屑进入壳体内部，延长内部传动部件的使用寿命；壳体表面做了硬质氧化处理，在车间多切削液、多金属粉尘的环境下具备不错的抗腐蚀能力，日常维护只需定期从顶部注油孔补充润滑脂即可，不需要频繁拆解保养。

　　在设备选型适配时，需要注意匹配设备的输出转速与进给参数，针对不同材质的工件调整对应的输入转速，比如加工铝合金件时可适当提高输入转速，加工钢件时则降低转速配合合适的进给量，同时要根据输出轴的夹持范围选择对应柄径的刀具，保证装夹的同轴度，避免加工过程中出现刀具晃动影响孔壁质量。这类多主轴结构的设计核心是在有限的圆柱空间内完成多轴的扭矩均匀分配，同时保证每根输出轴的转动精度与刚性，既不能因为结构过于紧凑导致内部齿轮强度不足，也不能因为体积过大影响在现有设备上的安装适配性，分层式的壳体设计刚好平衡了内部安装空间与外部结构刚性的需求，圆周分布的安装螺钉也能保证壳体连接的均匀受力，避免长期作业后连接部位出现松动偏移。
