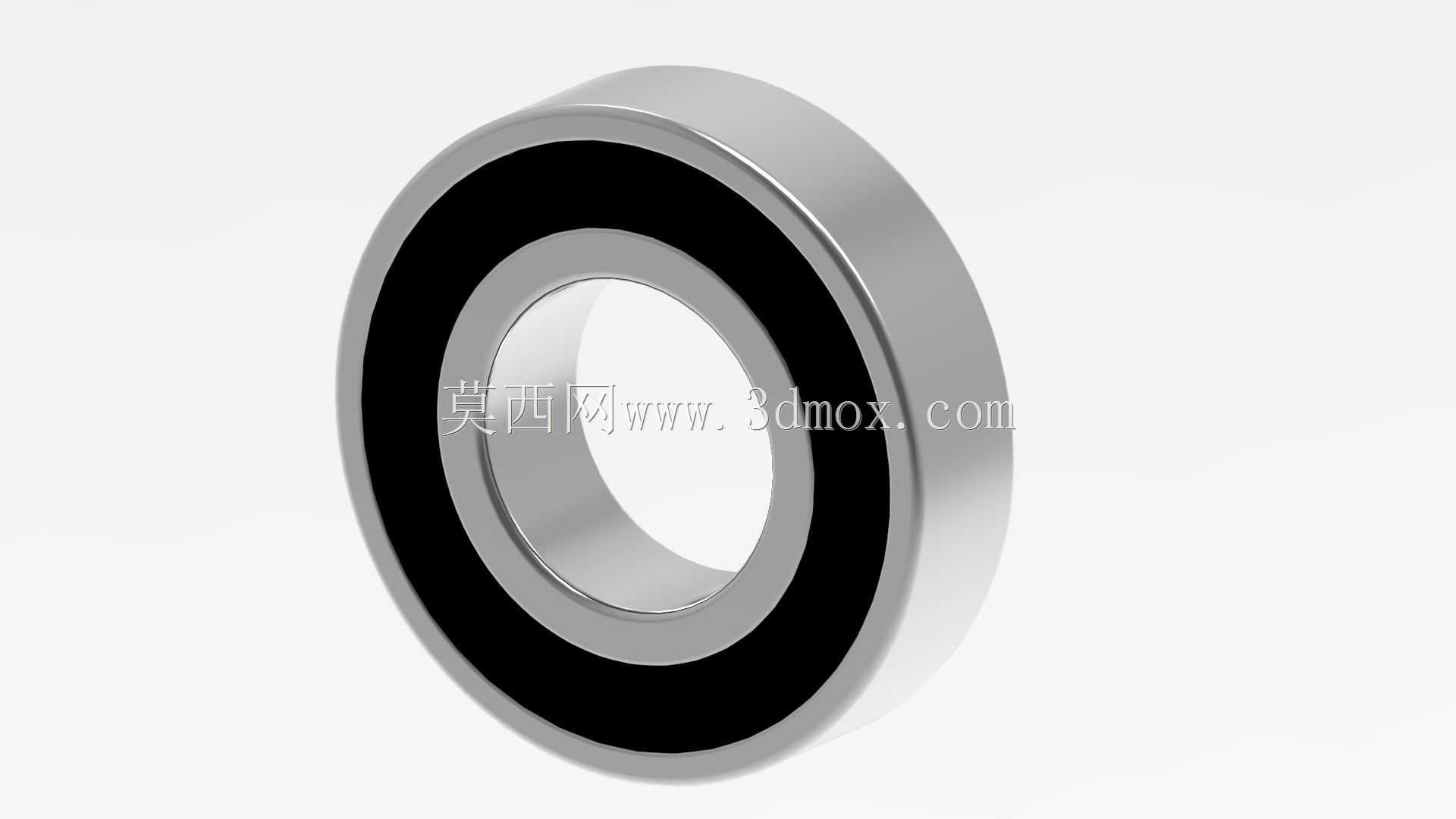

双面密封深沟球6206-2RS滚动轴承结构

在各类旋转传动设备的结构设计中，支承部件的选型直接决定了整套机构的运行稳定性与维护周期，6206-2RS这类带双侧接触式密封的深沟球轴承，是中小载荷旋转轴系里应用覆盖度极广的标准件。从实际工程场景来看，这类轴承常出现在中小型电机输出端、农用机具的轮系支承、输送线的从动辊筒、家用机电产品的旋转部位、轻工机械的传动轴系中，核心作用是在限定的安装空间内，为旋转轴提供稳定的径向支承，同时可承受一定比例的轴向载荷，将轴系运转过程中的摩擦阻力控制在较低水平，减少动力传递过程中的无用损耗。

从结构设计逻辑来看，这款轴承采用深沟滚道的经典构型，内圈与外圈的滚道曲率与钢球滚动体的曲率匹配度经过优化，保证钢球在滚道内运转时的接触应力分布均匀，避免局部应力集中导致的早期点蚀失效。双侧的橡胶密封件是2RS后缀的核心特征，密封唇口与内圈的密封槽形成过盈配合，能够在常规工况下阻挡外部环境中的粉尘、水汽、切削碎屑等杂质进入轴承内部的滚道区域，同时防止轴承内部填充的润滑脂在运转过程中向外泄漏，相较于开式轴承，这种密封结构可以大幅降低后期维护的频次，尤其适合不便频繁拆解加注润滑脂的安装位置。

做三维建模时，首先要明确安装边界的尺寸约束：这款轴承适配的轴径为30毫米，对应的轴承座安装孔直径为62毫米，轴承整体的轴向宽度为16毫米，这些尺寸是轴系设计时的核心配合基准——内圈与轴的配合通常根据载荷性质选择过渡或小过盈配合，外圈与轴承座孔的配合则根据座孔的材质、载荷方向选择合适的配合公差，避免配合过松导致跑圈、配合过紧导致轴承内部游隙过小引发的运转卡滞。建模过程中需要注意细节的还原：保持架的兜孔结构要保证钢球的活动间隙合理，密封件的唇口结构要贴合实际密封原理，内外圈的倒角尺寸要符合标准件的工艺要求，避免在后续做装配干涉检查时出现误判。

在实际选型应用中，需要结合具体的工况转速、载荷大小确认轴承的额定动载荷、静载荷参数是否满足设计寿命要求，密封结构的耐温范围也要和设备的工作环境温度匹配，避免高温环境下橡胶密封件过早老化失效。做装配设计时还要考虑轴承的定位方式，通常内圈靠轴肩定位，外圈靠轴承座的挡边或者孔用挡圈定位，定位轴肩和座孔挡边的高度不能超过轴承内、外圈的倒角尺寸，否则会导致轴承安装不到位，甚至在运转过程中出现应力集中导致的套圈断裂。这类标准轴承的三维模型在做整机设计时，不需要额外做自定义的结构修改，直接按照标准尺寸调用即可，能够大幅缩短设计周期，同时保证后续采购配件的互换性，降低设备的后期维护成本。在做运动仿真时，可以根据轴承的摩擦系数设置对应的接触参数，更真实地模拟轴系运转过程中的阻力变化，为后续的电机选型、传动效率计算提供更准确的参考依据。
