5mm轴径无螺钉一体式柔性联轴器结构

在小型自动化传动、桌面级精密设备、3D打印传动模组、小型检测仪器的轴系布局中，两轴对中偏差带来的附加载荷一直是影响传动寿命与运行平稳性的核心问题，这类场景往往轴径偏小、安装空间紧凑，传统顶丝式、夹紧式联轴器不仅需要额外紧固件，还会在轴表面形成压痕，后期维护拆卸难度大，同时紧固件带来的偏心量也会放大高速运转时的振动，这款无螺钉结构的柔性联轴器正是针对这类小轴径传动场景的痛点完成的结构设计。

从实际使用场景来看，这类联轴器主要适配轴径5mm的传动端，常见于小型步进电机（比如nema17规格的42步进电机）与负载端的连接，比如小型输送辊、精密调节丝杆、编码器输入轴、小型泵体的动力输入连接，这类场景的传动扭矩普遍不大，但对传动的同轴度补偿能力有一定要求，很多小型设备的机架加工精度有限，安装时很难保证动力轴与负载轴的完全同轴，存在少量的径向偏差、角向偏差甚至轴向窜动，刚性联轴器会把这些偏差直接转化为轴承的附加径向力，轻则加快轴承磨损，重则出现轴系卡滞、电机负载异常升高的问题，而这款联轴器通过自身的柔性结构来吸收这些安装偏差，不需要额外的对中工装就能完成装配，大幅降低小型设备的装配调试难度。

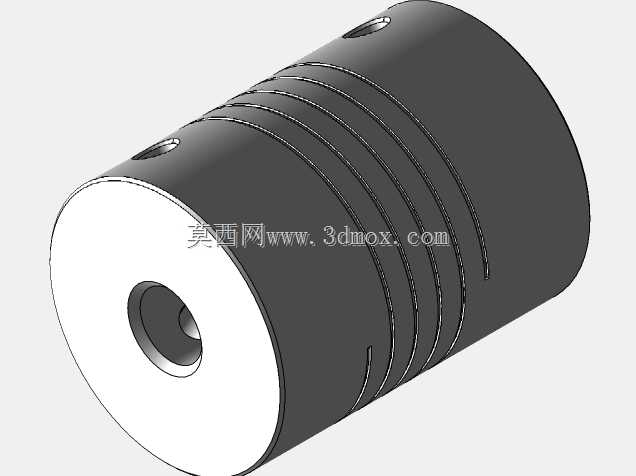

这款联轴器没有设计传统的顶丝孔、夹紧开槽或者抱紧螺钉，整体为一体式圆柱结构，柔性来自于本体上加工的螺旋形切口，切口深度仅0.15mm，这个参数是经过反复校核的：如果切口过深，联轴器的扭转刚度会不足，传动时会出现明显的回转背隙，影响传动精度，尤其是在需要正反转切换的场景里，背隙会导致定位误差超差；如果切口过浅，柔性补偿能力不足，就无法抵消安装带来的轴系偏差，失去挠性传动的意义。0.15mm的切口深度刚好平衡了扭转刚度与挠性补偿能力，在传递额定扭矩的同时，能够补偿小范围的径向、角向偏差，同时因为没有额外的紧固件，整体的动平衡表现更好，在数千转的转速下运行也不会出现明显的偏心振动，适合小型精密设备的高速传动场景。

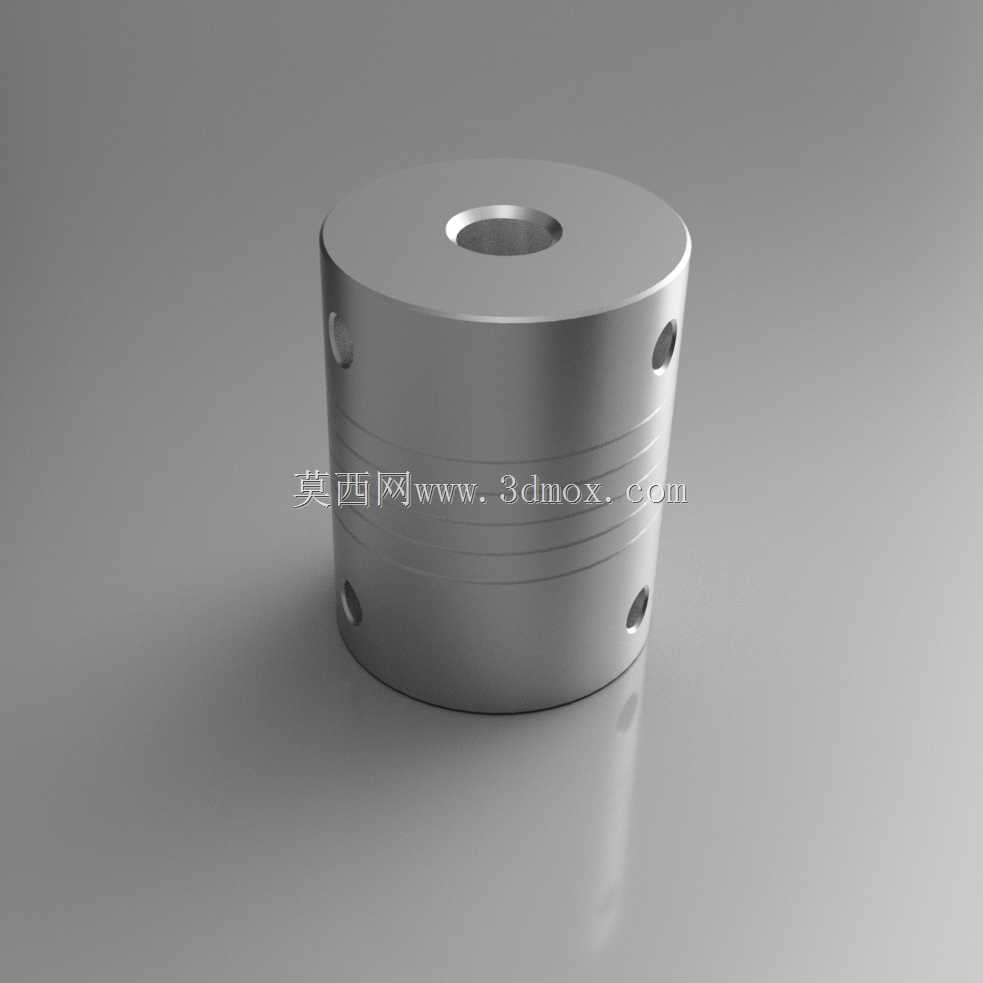

从安装边界来看，这款联轴器的外径为19mm，总高度25mm，内孔直径为5mm，选型时需要注意安装空间的径向预留量不能小于20mm，轴向的安装间距要匹配25mm的总长度，因为是无螺钉的一体式结构，装配时不需要额外预留扳手操作空间，两个轴端分别插入联轴器两端的内孔即可，依靠切口带来的轻微抱紧力以及传动时的过盈配合实现扭矩传递，不会像顶丝结构那样在轴表面留下压痕，后期拆卸时也不会因为顶丝锈死或者滑牙导致拆卸困难，非常适合需要经常拆装维护的小型仪器设备。

设计过程中没有采用额外的连接元件，整体为单一零件加工而成，加工时只需要在圆柱坯料上通过螺旋铣削加工出指定深度的螺旋切口即可，加工工序少，批量生产的一致性好，没有额外的装配环节，避免了多零件装配带来的累积误差。另外，整体圆柱外形没有突出的螺钉头或者夹紧结构，不会在运转时形成干涉，也不会因为突出部件勾挂设备内部的线缆或者其他元件，安全性更好，在紧凑的设备内部布局时，不需要为联轴器预留额外的安全避让空间，能够进一步缩小设备的整体体积。

在实际选型匹配时，需要注意这款联轴器的额定扭矩范围，因为其依靠本体的弹性变形传递扭矩，不适合大扭矩的重载传动场景，更适合小型精密传动的低扭矩、高转速工况，比如小型光学检测设备的调焦机构传动、桌面级数控设备的进给轴传动、小型实验室仪器的动力连接等场景，在这些场景里，它的无螺钉结构、小尺寸、平稳的挠性补偿能力能够很好地满足使用需求，相比传统的顶丝联轴器，能够有效降低轴系的附加载荷，延长两端支撑轴承的使用寿命，同时减少传动过程中的振动，提升设备的运行平稳性。
